Podrobný popis

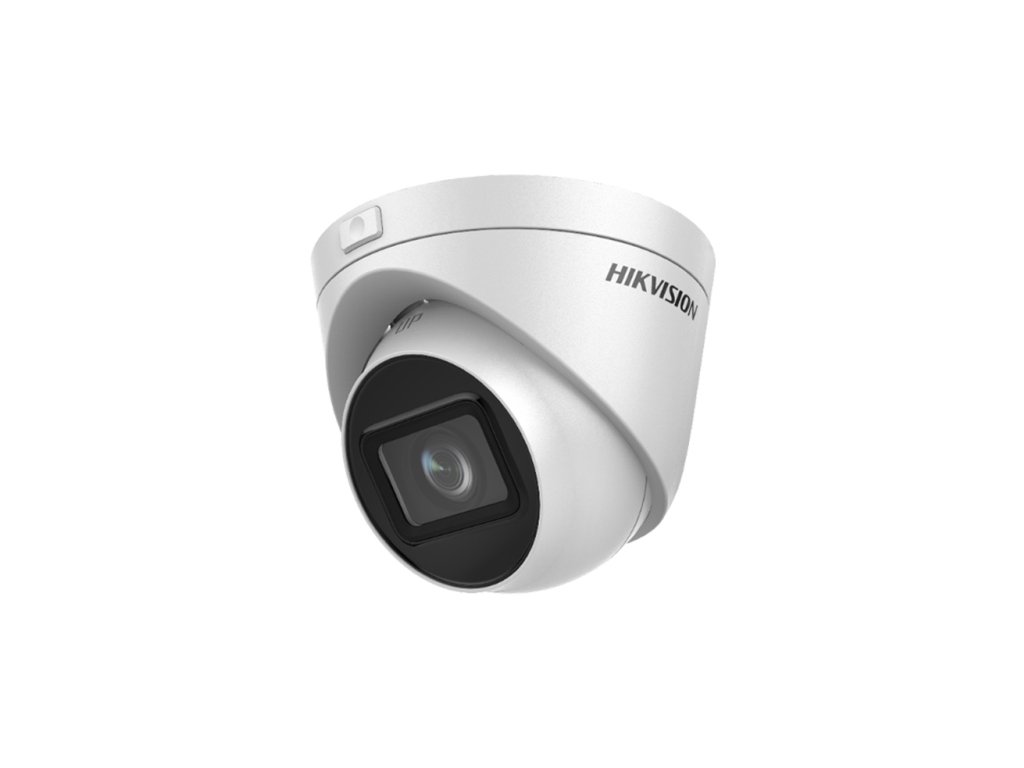

IP Dome Kamera DS-2CD1H23G0-IZ - HIKVISION
Tento model je kamera pracujúca v systéme IP so šošovkou s premenlivou ohniskovou vzdialenosťou 2.8-12 mm motozoom umožňujúci dosiahnuť optické priblíženie. Šošovka má možnosť automatického zaostrenia pomocou funkcie Auto-Focus. Kamera je vybavená snímačom 1/2.7” 2Mpix, ktorý pracuje v rozlíšení 1920x1080px. Kompresia dát zariadenia funguje v štandarde H.265+ alebo H.264+, je tiež možné použiť štandardnú kompresiu H.264, na zachovanie kompatibility s inými zariadeniami. Funkcia DWDR zlepšujúca dynamiku kamery odhalí viac detailov z kontrastného pozorovacieho plánu. Zariadenie má tiež zabudovaný IR LED žiarič s dosahom až 30m. Telo kamery je vytvorené v štandarde IP67. Kamera je napájaná napätím 12V DC alebo cez PoE (802.3af). Tento model má zabudovanú čítačku kariet SD/SDHC/SDXC umožňujúcu priamo v samotnej kamere zapísať nahratý video materiál.
Technické parametre:
- Snímač obrazu: 1/2.7'' progressive scan CMOS
- Rozlíšenie: 2Mpx
- Šošovka: 2.8-12mm
- Vybrané funkcie: BLC, D-WDR, 3D-DNR, HLC, ROI
- Odolná voči vandalom: Áno
- Video kompresia: H.265, H.265+
- IR osvetľovač: 30m
- Stupeň krytia: IP67
- Rozmery: 129.4 mm × 116.4 mm
- Napájanie: 12V DC, PoE
Obr.1 Rozmery kamery DS-2CD1H23G0-IZ
Nastaviteľný uhol nahrávania
4-násobný optický zoom
Použitý snímač CMOS v kamere s veľkosťou 1/2,7 palca a šošovka s premenlivou ohniskovou vzdialenosťou 2.8-12mm umožňuje získať uhol pozorovania od 98° do 34° horizontálne. Možnosť nastavenia uhla spôsobuje, že prezentovaná kamera je ideálna na realizáciu dozorovania a nahrávania ako celkov, tak aj detailov na monitorovanom objekte.
Modely kamier označené písmenom "-Z" majú ďalšie výhody vo forme funkcie motozoom a autofocus. Objektívy zariadení vybavených týmito funkciami môžu byť plne nastavované na diaľku, napríklad z úrovne rekordéra, programu VMS alebo mobilnej aplikácie, bez nutnosti zasahovania do krytu kamery. Vďaka autofocus režimu si kamera sama nájde bod zaostrenia, poskytujúc jasný a ostrý obraz.
Obr. 2 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Plná viditeľnosť v noci
Technológia EXIR
Kamery z novej série Hikvision majú integrované infračervené osvetľovače umožňujúce efektívne nahrávanie obrazu, aj v podmienkach úplného nedostatku osvetlenia v okolí. Dodatočne boli IR žiariče vyrobené v technológii EXIR, dosahujúc rozloženie osvetlenia o obdĺžnikovom charaktere - znamená to, že EXIR žiariče osvetľujú scénu oveľa rovnomernejšie ako štandardné osvetľovače, čo sa prejavuje zvýšením úrovne viditeľnosti detailov na nahrávanom obraze.
Ďalšou výhodou osvetľovačov v kamerách Hikvision je použitie čierneho skla (tzv. Black Glass), ktoré účinne skrýva infračervené diódy a prispieva k estetickým hodnotám kamery.
Obr. 3 Tradičný IR osvetľovač (vľavo), EXIR osvetľovač (vpravo)
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera DS-2CD1H23G0-IZ využíva dva spôsoby napájania - klasicky cez zásuvku 12VDC alebo priamo cez krútenú dvojlinku UTP s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo prostredníctvom Switchu alebo Injector PoE. Medzi výhody použitia štandardu PoE patrí:
- skrátený čas a náklady na inštaláciu vďaka zjednodušenej štruktúre kabeláže
- nie je potrebné inštalovať ďalšie napájacie zdroje
- možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)
Obr. 4 Napájanie a prenos obrazu v technológii PoE
Diaľková konfigurácia a obsluha
Pripojenie P2P cez cloud
Na realizáciu pripojenia k sieti využíva kamera štandardné Ethernet rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu práce, úpravu obrazových parametrov a živý náhľad a prehrávanie záznamov (kamery so slotom na microSD). Realizácia samotného pripojenia môže byť vykonaná na troch rôznych platformách:
- program iVMS-4200 a iVMS-5200 - určený softvér na správu video monitoringu, umožňujúci pokročilé úpravy celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia s využitím IP adresy kamery, poskytujúc prístup k plnej funkčnosti zariadenia. Pri systémoch Hikvision sa odporúča používať prehliadač Internet Explorer.
- mobilná aplikácia Hik-Connect - mobilná platforma pre systémy Android a iOS, umožňujúca živý náhľad, prehrávanie záznamov a prijímanie upozornení o udalostiach v rámci systému. Platforma Hik-Connect využíva pripojenie cez cloud, čo eliminuje potrebu presmerovania portov na routeri
Využitie cloudu na nadviazanie spojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z ktoréhokoľvek miesta s prístupom na internet - ako na mobilných zariadeniach, tak na stacionárnych (PC, Laptop).
Výkonná kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier od Hikvision využívajú výkonný kodek HEVC (ang. High Efficiency Video Coding), označovaný v odvetví systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu materiálov s vysokým rozlíšením (4K) bez nadmerného zaťažovania prenosovej siete. Oproti predchádzajúcemu štandardu H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo v systémoch CCTV znamená predĺženie času archivácie materiálu na disku, zvýšenie dostupnej priepustnosti siete a predĺženie životnosti pamäťových médií. Navyše rozdiel v kvalite video materiálu v kompresii H.265 v porovnaní s verziou H.264 je prakticky nepostrehnuteľný.
Dôležité: kompresný režim v kamere DS-2CD1H23G0-IZ možno voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi nepodporujúcimi kompresiu HVEC.
Technická špecifikácia:
| DS-2CD1H23G0-IZ |
| Kamera |
| Snímač | 1/2.7" CMOS Progressive Scan |
| Štandard prenosu | IP |
| Max. rozlíšenie | 4Mpx @2560x1440 |
| Citlivosť | 0.01 Lux (farba, AGC ON), 0 Lux pri IR |
| Čas uzávierky | 1/3 s do 1/100,000 s |
| Režim slow shutter | podporovaný |
| Auto-Iris | Nie je |
| Focus | Áno, automatický |
| Šošovka | 2.8-12mm |
| Motozoom | Áno |
| Uhol nahrávania (horizontálne) | horizontálne FOV 108.5°-33.2°, vertikálne FOV 57.5°-18.8°, diagonálne FOV 130°-38° |
| Rozsah nastavenia hlavy | Pan: 0° do 360°, Tilt: 0° do 75°, rotácia: 0° po 360° |
| IR osvetľovač |
| IR dosah | do 30m |
| Dĺžka vlny IR | 850 nm |
| Kompresia obrazu |
| Video kompresia | - Hlavný prúd: H.265+/ H.265/ H.264+/H.264
- Pomocný prúd: H.265/H.264/MJPEG
|
| H.264 | Baseline Profil/ Profil Hlavný/ Profil Vysoký |
| H.264+ | Hlavný prúd |
| H.265 | Profil hlavný |
| H.265+ | Hlavný prúd |
| Bitrate video | 32 Kbps do 8 Mbps |
| Smart funkcie |
| ROI | 1 pevný region pre dva prúdy |
| ANR | Áno |
| Obraz |
| Hlavný prúd - max. počet snímkov | - 50Hz: 25fps (1280x960, 1920×1080, 1280×720)
- 60Hz: 30fps (1280x960, 1920×1080, 1280×720)
|
| Pomocný prúd - max. počet snímkov | - 50Hz: 25fps (640 × 480, 640 × 360, 320 × 240)
- 60Hz: 30fps (640 × 480, 640 × 360, 320 × 240)
|
| Funkcie obrazu | BLC, 3D-DNR, D-WDR |
| Nastavenia obrazu | Saturácia, expozícia, kontrast, ostrosť, AGC, balans bielej |
| Režim deň/noc | automatické/prepínanie manuálne |
| Sieť |
| Sieťové rozhranie | 1x RJ45 Ethernet 10/100 Mbps self-adaptive |
| Sieťové protokoly | TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP, 802.1X, QoS, IPv6, UDP, Bonjour, ONVIF |
| Vybrané funkcie | One-key reset, heartbeat, zrkadlo, ochrana heslom, maska súkromia, vodoznak |
| Súčasný náhľad | do 6 kanálov |
| Vyvolanie alarmu | Detekcia pohybu, sabotáže videa, neoprávneného prihlásenia |
| Počet používateľov / hostiteľov | - do 32 používateľov
- 3 úrovne oprávnení: Administrátor, Operátor, Používateľ
|
| Klientský softvér | iVMS-4200 (lite), Hik-Connect, iVMS-5200 |
| Podporované webové prehliadače | IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+ |
| Všeobecné |
| Lokálna archivácia | Vstavaný slot na karty microSD/SDHC/SDXC , do 128 GB |
| Napájanie | - 12 VDC
- PoE (802.3af, trieda 3)
|
| Spotreba energie | - 12 VDC, 0.9A, Max: 10.5W
- PoE: (802.3af, 36V do 57V), 0.4A do 0.2A, Max: 12W
|
| Materiál | kov |
| Stupeň krytia | IP67 |
| Prevádzková teplota / Povolená vlhkosť | - -30 °C do 50 °C
- <95% (bez kondenzácie)
|
| Rozmery | 129.4 mm × 116.4 mm |
| Hmotnosť | 560g |
| Záruka | 36 mesiacov |
