Podrobný popis

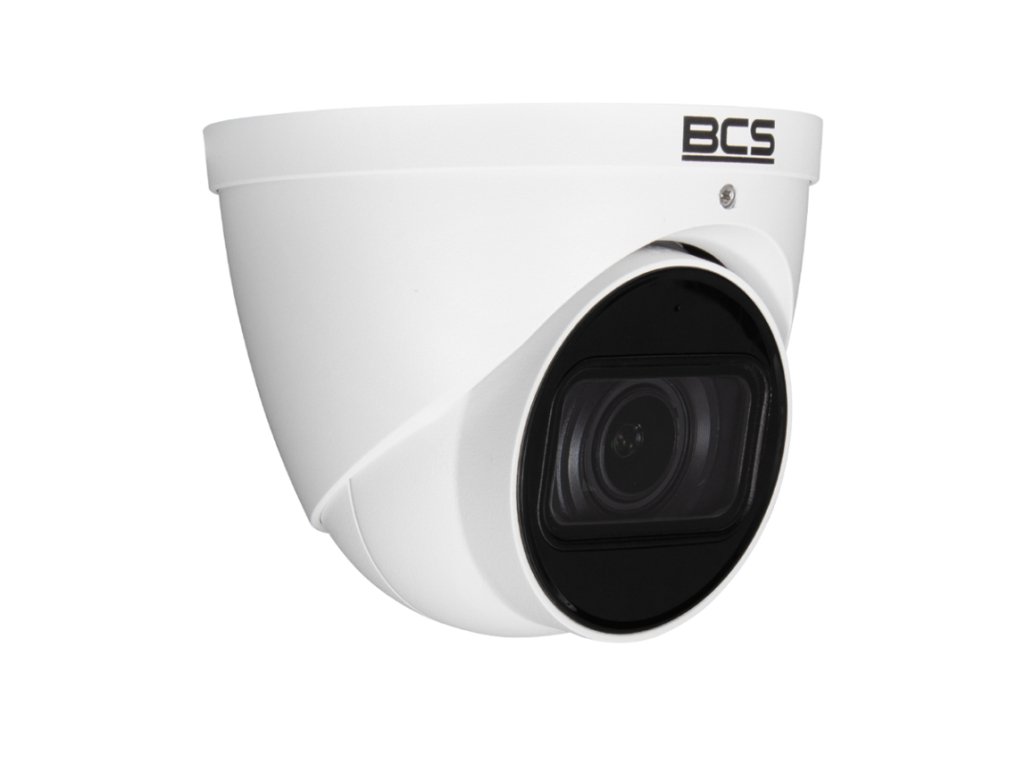

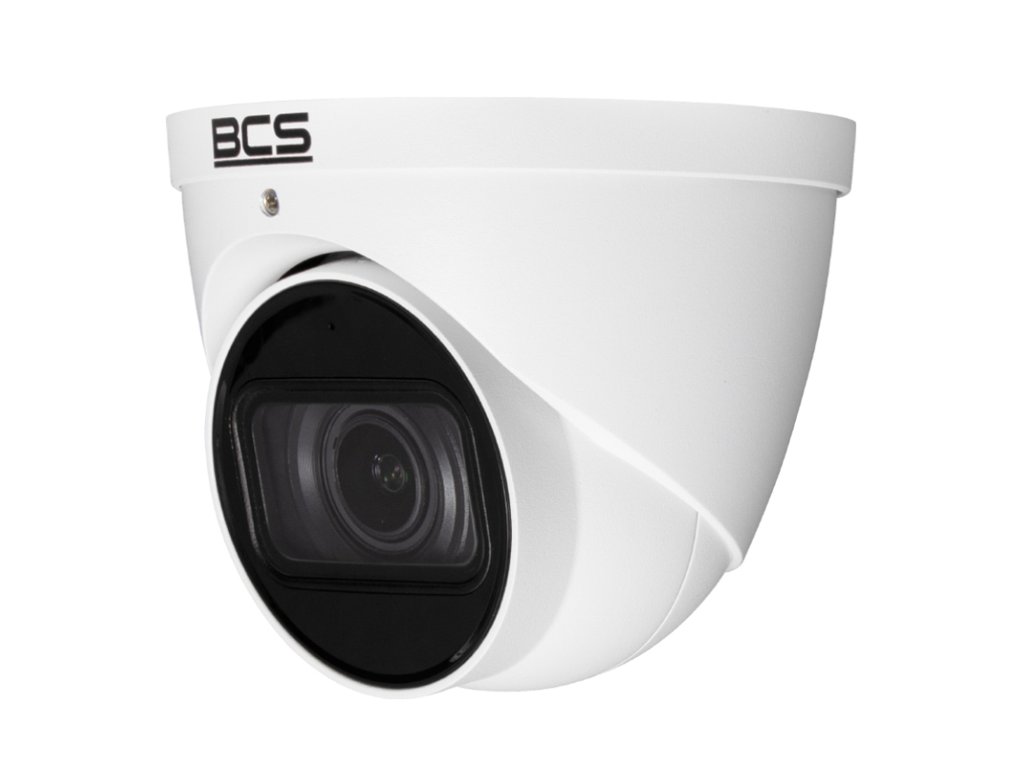

IP dome kamera BCS-L-EIP58VSR4-Ai1(2) - BCS
Model BCS-L-EIP58VSR4-Ai1(2) je kamera fungujúca v systéme IP s variabilným objektívom 2.7-12mm. Kamera má senzor 1/1.8” CMOS, ktorý pracuje v rozlíšení 3840×2160(8Mpx). Kompresia dát zariadenia pracuje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG / Ai Coding. Funkcia WDR 120dB zlepšujúca dynamiku kamery vyťaží väčšie množstvo detailov z kontrastného pozorovacieho plánu.
Zariadenie má tiež integrovaný IR prisvetľovač IR s dosahom do 40m. Kryt kamery je navrhnutý v štandarde IP67 čo jej zabezpečuje úplnú ochranu pred prenikaním prachu a ochranu pred prenikaním vody. Kamera je napájaná napätím 12V DC alebo prostredníctvom PoE (802.3af).
Technické parametre:
- Senzor 1/1.8" CMOS
- Rozlíšenie: 3840×2160(8Mpx)
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG / Ai Coding
- Variabilný objektív: 2.7-12mm
- IR osvetľovač: Áno, dosah do 40m
- Funkcie obrazu: AGC, AES, AWB, BLC, HLC, 3D DNR, EIS, Defog
- Funkcia rozšírenej dynamiky: Áno, WDR 120dB
- Vybrané inteligentné funkcie Ai : Vniknutie do oblasti, prekročenie línie, klasifikácia objektu človek/vozidlo
- SMD: Áno, SMD 4.0
- Integrovaný mikrofón: Áno
- Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
- Slot microSD: Áno, karta do 256GB
- Odolnosť voči vode a prachu: IP67
- Pracovná teplota: -30°C do +60°C
- Napájanie: 12V DC alebo PoE(802.3af)
- Rozmery: 122×108.3mm
- Hmotnosť: 0.75 kg
Regulovateľný uhol nahrávania
Variabilný objektív 2.7-12mm
Použitý senzor CMOS v kamere BCS s veľkosťou 1/1.8“ palca a variabilným objektívom 2.7-12mm umožňujú dosiahnuť regulovaný uhol pozorovania od cca 109° do cca 30° horizontálne. Takáto konštrukcia optiky kamery robí z prezentovaného modelu ideálne zariadenie na monitorovanie celkových udalostí v rámci pozorovanej scény. Zároveň vďaka vysokej rozlíšení snímača - 3840 x 2160p - zariadenie zabezpečuje veľmi dobré zobrazovanie detailov a možnosť podrobnej analýzy obsahu nahrávok prostredníctvom 16-násobného digitálneho zoomu.
![]()
Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri senzore 1/2.8")
Napájanie prostredníctvom PoE
Prenos dát a napájanie jedným káblom
Priemyselná kamera BCS-L-EIP58VSR4-Ai1(2), rovnako ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez UTP kábel s využitím technológie Power over Ethernet (PoE). Napájanie prostredníctvom PoE môže byť realizované priamo cez switch alebo injector PoE.
Medzi výhody plynúce z použitia štandardu PoE patrí:
- skrátený čas a znižené náklady na inštaláciu vďaka zjednodušenej štruktúre kabeláže
- žiadna potreba inštalovať ďalšie napájacie zdroje
- možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)
![]()
Obr. 4 Zásada fungovania napájania PoE
Efektívna kompresia dát
Štandard H.265/ HVEC
Nové modely sieťových kamier BCS Line využívajú na kompresiu video materiálu efektívny kodek HEVC (High Efficiency Video Coding), označovaný v oblasti priemyselnej televízie ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu video materiálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo sa v systémoch CCTV prejavuje na predĺžení archivačného času materiálu na disku, zvýšení dostupnej priepustnosti prenosového spojenia a predĺžení životnosti úložných médií. Navyše, rozdiel v kvalite video materiálu pri kompresii H.265, v porovnaní s verziou H.264, je prakticky nezistiteľný.
![]()
Obr. 5 Rozdiely medzi výkonnosťou kompresie H.265 a H.254
Dôležité: režim kompresie v kamere BCS-L-EIP58VSR4-Ai1(2) môže byť ľubovoľne prepínaný medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Diaľkové ovládanie a náhľad
P2P a VMS pripojenie
Realizácia pripojenia na sieť v kamere je možná prostredníctvom integrovaného Ethernetového pripojenia (self-adaptive). Toto pripojenie umožňuje konfiguráciu prevádzky, modifikáciu parametrov obrazu a živý náhľad a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB Server'a, určeného VMS softvéru alebo mobilnej aplikácie pre zariadenia so systémom Android alebo iOS. Séria BCS Line využíva na vzdialené pripojenie nasledujúce platformy:
- Program VMS; BCS Manager alebo Smart PSS - určený softvér na správu vizuálneho monitorovania, ktorý umožňuje pokročilé modifikácie celého systému, synchronizované prehrávanie nahrávok a riadenie parametrov detekcie udalostí a inteligentnej analýzy obrazu.
- Internetový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia pomocou adresy IP zariadenia, zabezpečujúc prístup k plnej funkcionalite zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, potrebný na získanie video streamu z kamery.
- Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, poskytujúca možnosť živého náhľadu, prehrávania nahrávok a prijímania upozornení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čím eliminuje potrebu presmerovávania IP adries na routeri.
Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, ktorý umožňuje pripojenie kamier k NVR rekordérom a VMS programom iných výrobcov.
![]()
Technická špecifikácia:
| BCS-L-EIP58VSR4-Ai1(2) |
| Kamera |
| Senzor | 1/1.8” CMOS |
Systém skenovania
| Pokrokové skenovanie |
| Maximálne rozlíšenie | 3840 x 2160(8Mpx) |
| RAM/ROM | 1GB/128MB |
| Citlivosť | 0.003Lux(Color,F1.6,30IRE) 0.0005Lux(F1.6,B/W,30IRE) 0Lux(IR) |
Pomer S/N
| 56dB |
| Uzávierka | Auto / manuálne 1/3~1/100000s |
| Variabilný objektív | 2.7-12mm |
| Uhol pohľadu | H: 109°~30° V: 56°~17° D: 131°~35° |
| IR osvetľovač | Áno, dosah do 40m |
Rozlíšenie
| 8M(3840×2160) / 6M(3072×2048) / 5M(3072×1728)(2592×1944) / 4M(2688×1520)(2560×1440) /3M(2048×1536)(2304×1296) / 2M(1920×1080) / 1.3M(1280×960) / 720P(1280×720) / D1(704×576/704×480) / VGA(640×480) / CIF(352×288/352×240) |
| Kompresia | H.265+ / H.265 / H.264+ / H.264 / MJPEG / Ai Coding |
Rýchlosť hlavného streamu
| 3840×2160(1~25/30kl/s) |
| Rýchlosť druhého streamu | 704×576(1~25kl/s) 704×480(1~30kl/s) |
| Rýchlosť tretieho streamu | 1920×1080(1~25/30kl/s) |
| Bitrate | H.264: 3 kbps~16384 kbps H.265: 3 kbps~16384 kbps |
| Digitálny zoom | 16x |
Optický zoom
| 4x |
| Funkcie obrazu |
| AGC | Auto/ručne |
AWB (vyváženie bielej)
| Auto/ručne |
| BLC | Áno |
| HLC | Áno |
AES
| Áno |
| EIS | Áno |
| Defog | Áno |
| Široké dynamické rozšírenie | Áno, WDR 120dB
|
| Redukcia šumu | 3D DNR
|
Detekcia pohybu
| 4 oblasti (regulácia: veľkosť, poloha, citlivosť, prah) |
| Masky súkromia | 4 |
| Inteligentné funkcie Ai |
| Integrované inteligentné funkcie | Integrované inteligentné algoritmy rozpoznávania a analýzy obrazu |
| Perimetrická ochrana | Vniknutie do oblasti, prekročenie línie |
| Rozpoznávanie objektov | Rozpoznávanie osoba/vozidlo mechanické pre vniknutie do oblasti, prekročenie línie znižuje falošné aktivácie alarmu |
| SMD | Áno, SMD 4.0 |
| Audio & Alarm |
Kompresia audia
| G.711A / G.711Mu / G.723 / G.726 / PCM |
| Mikrofón | Áno |
| Sieť |
| Pripojenie k sieti | RJ-45 10/100 Mbps |
| Protokoly | IPv4, IPv6, HTTP,TCP, UDP, ARP, RTP, RTSP, RTCP, RTMP, SMTP, FTP, SFTP, DHCP, DNS, DDNS, QoS, UPnP, NTP, Multicast, ICMP, IGMP, NFS, PPPoE, SNMP, P2P |
| Kompatibilita | ONVIF(S/G/T) |
| Diaľková podpora | Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android) |
| Všeobecné |

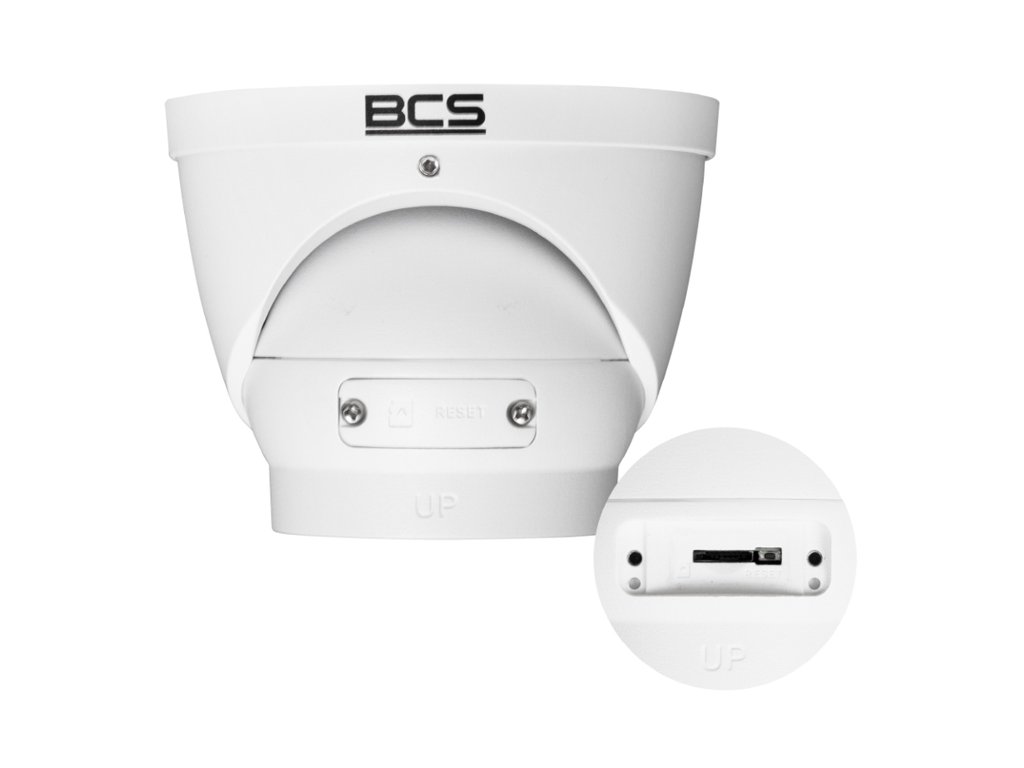

Slot na pamäťovú kartu
| Áno, microSD karta do 256GB |
| Odolnosť voči vode a prachu | IP67 |
| Napájanie | 12V DC / PoE(802.3af) |
Spotreba energie
| <8W |
| Pracovná teplota | -30 °C do 60 °C |
| Dovolená vlhkosť | 10~95%RH |
| Rozmery | 122×108.3mm |
| Hmotnosť | 0,75 kg |
