Podrobný popis
64-kanálový rekordér BCS-NVR6416DR-4K - BCS

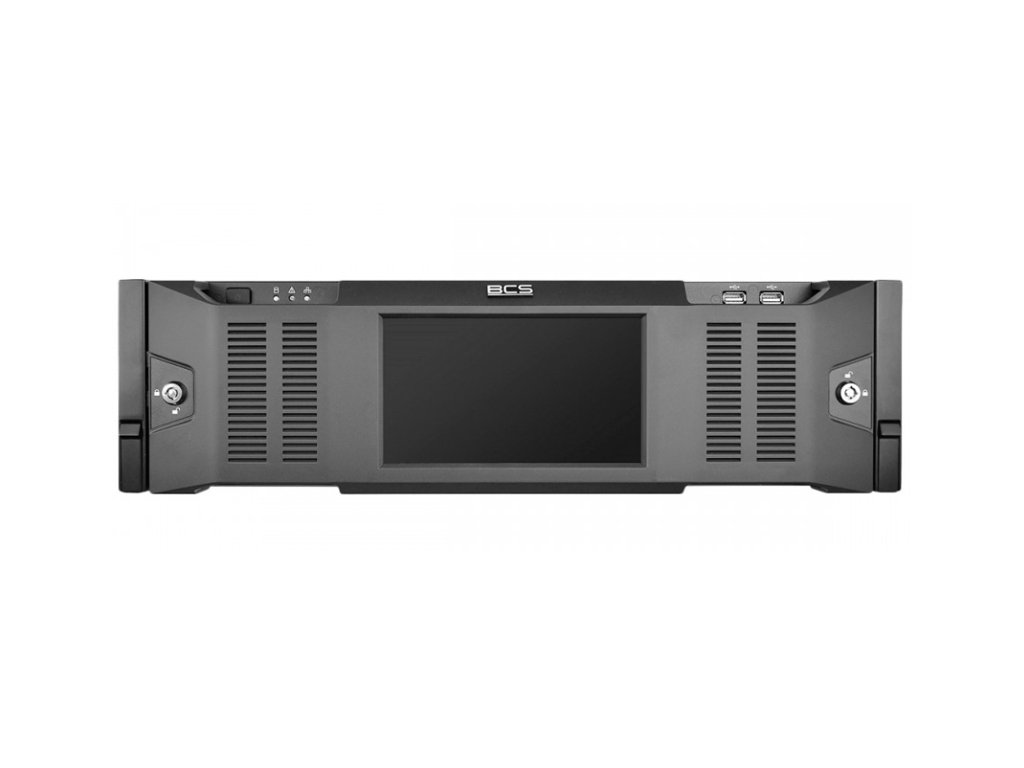

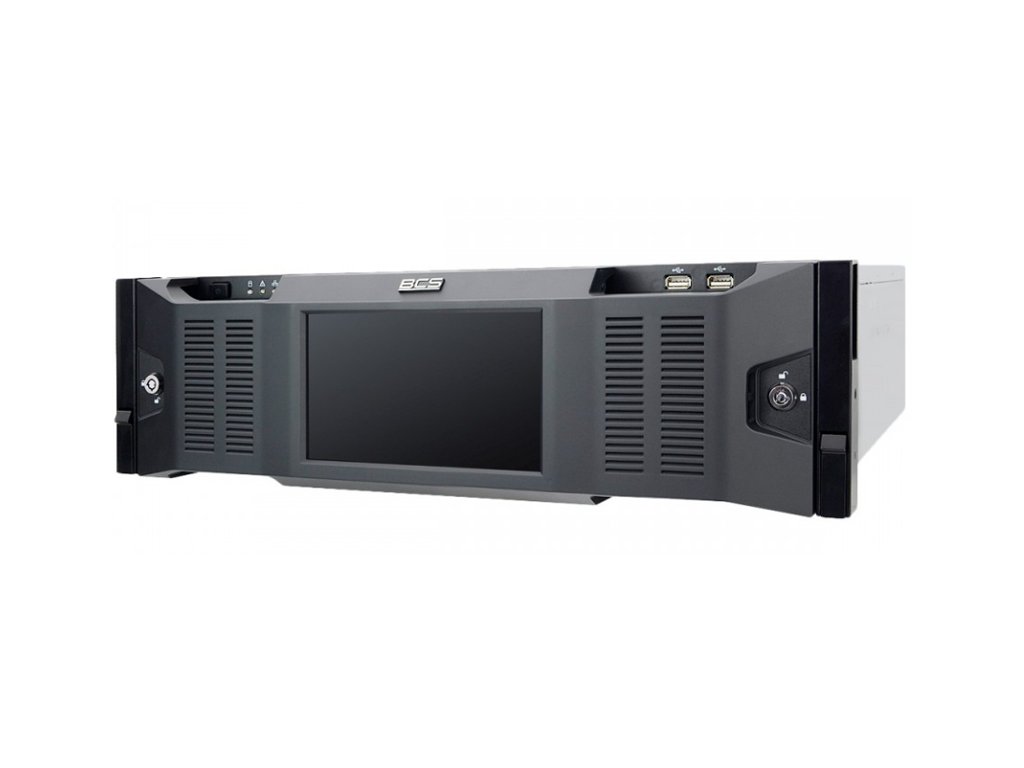

64-kanálový sieťový rekordér BCS-NVR6416DR-4K-II od firmy BCS je pokročilé zariadenie v modernej priemyselnej IP televízii. 64-kanálový sieťový rekordér má možnosť podpory až 16 diskov. Má 4 alarmové vstupy, 2 alarmové výstupy a video výstupy: 2 HDMI, 1 VGA. IP sieťový rekordér priemyselnej televízie BCS-NVR6416DR-4K-II je kompatibilný so širokou škálou IP kamier od značiek ako sú: Arecont Visilon, Axis, Bosch, Brickcom, Canon, CP Plus, DynaColor, Honeywell, Panasonic, Pelco, Samsung, Sanyo, Videosec, Vivotek a ďalších. Podporované rozlíšenia kamier sú 12Mpx, 8Mpx, 6Mpx, 5Mpx, 4MPx, 3Mpx, 1080p, 720p.
Technické parametre:
- Počet kanálov: 64
- Rozlíšenie nahrávania: do 12 Mpx (4K Ultra HD)
- Bitrate in/out: 384 Mbps
- Kompresia videa: H.265/ H.264
- Video výstupy: 2x HDMI, 1x VGA
- Audio vstupy/výstupy: 1x RCA/ 1xRCA
- USB porty: 2x USB 2.0, 2x USB 3.0
- Sieťové rozhranie: 4x Ethernet 10M/100M/1000M
- Živý náhľad: webový server, podpora cez CMS (BCS Manager), mobilná aplikácia BCS(iOS, android), P2P
- Sieťové protokoly: HTTP, HTTPS, TCP/IP, IPV4, UPNP, RTSP, RTP, UDP, SMTP, NTP, DHCP, DNS,IP Filter, PPPOE, DDNS

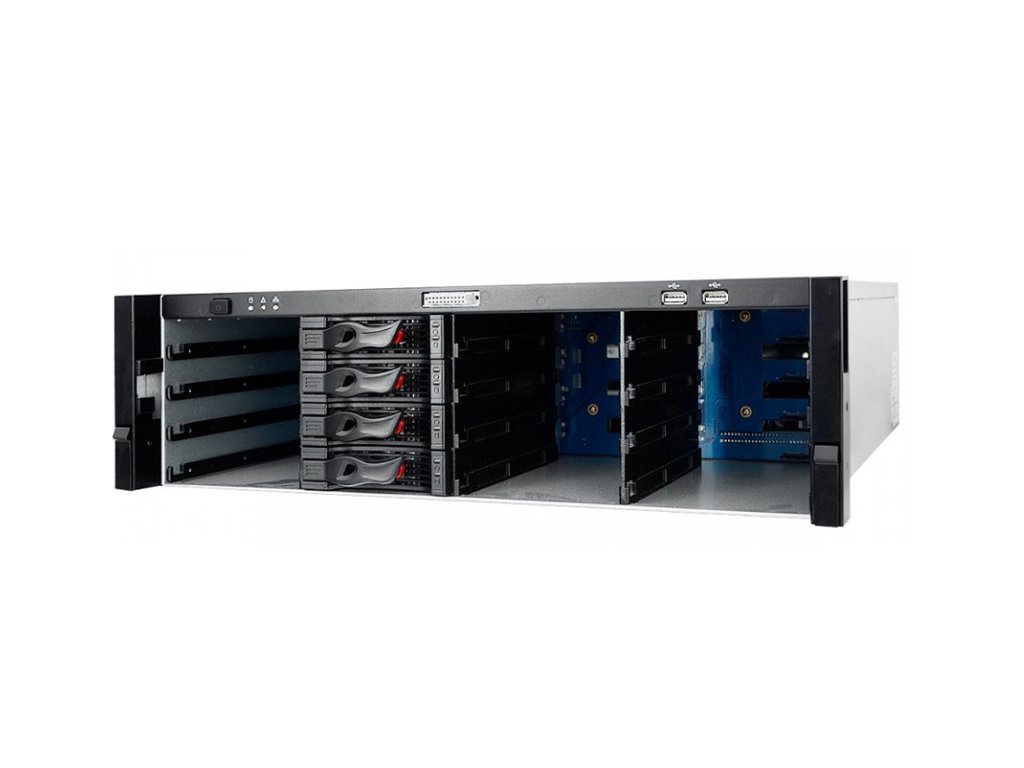

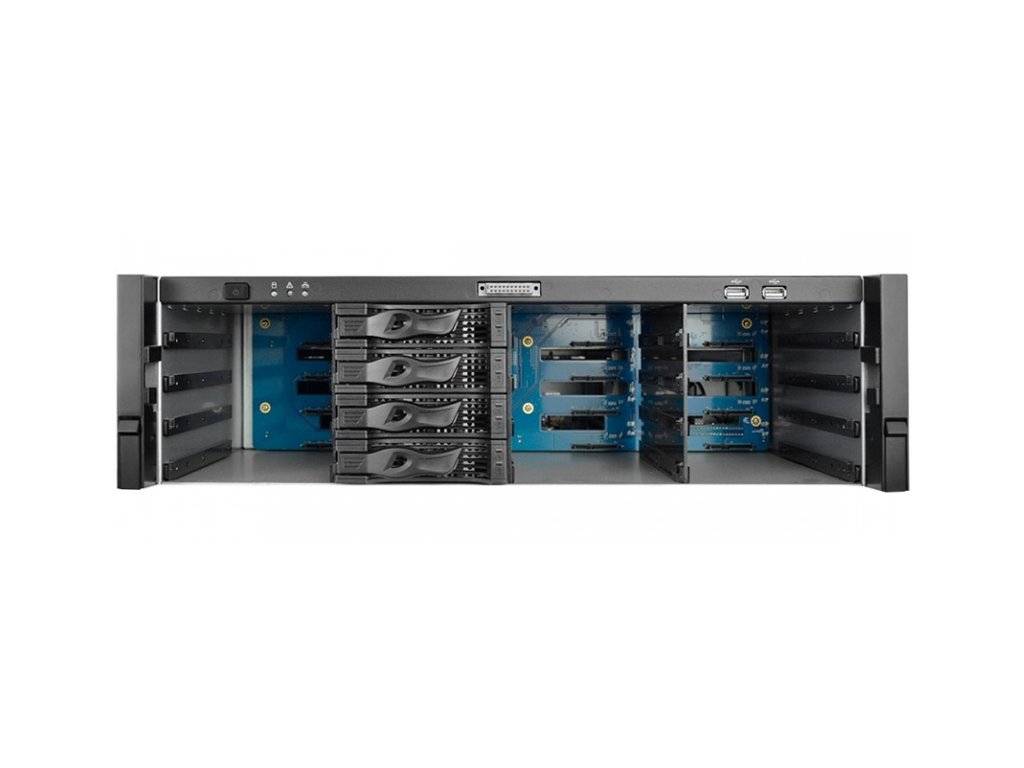

- Miesto na pevné disky: 16x HDD (do 8TB)
- Napájanie: 24 VDC
- Rozmery: 529,9 x 485 x 133,2 mm
- Hmotnosť: 19,6 kg
Obr. 1 Rozmery rekordéra BCS-NVR6416DR-4K-II
Vysoký výkon
Bitrate 384Mbps, Quad-Core
Sieťový rekordér BCS-NVR6416DR-4K-II zaručuje plynulú prevádzku monitorovacieho systému vo vysokom rozlíšení vďaka vysokej priepustnosti pásma - jeho vstupný bitrate je 384 Mb/s. Vďaka využitiu takejto priepustnosti rekordér bez problémov spolupracuje s mnohými IP kamerami vo vysokom rozlíšení, až do 8Mpx (4K).
Navyše, model BCS-NVR6416DR-4K-II je vybavený výkonným štvorkjadrovým procesorom Quad-core, ktorý zaručuje stabilné prevádzkové parametre, aj pri veľkom zaťažení systému. Vďaka možnosti práce v režime Pentaplex môže používateľ súčasne vykonávať mnoho operácií v rámci monitorovacieho systému, ako sú nahrávanie obrazu z kamier, živé zobrazenie obrazu, diaľkové pripojenie k rekordéru cez sieť, prehrávanie nahrávok a ukladanie videozáznamov na externé zariadenia.
Diaľkový náhľad a konfigurácia
Smart PSS, gDMSS/iDMSS
Rekordér na diaľkovú obsluhu využíva dedikovaný softvér Smart PSS, ktorý umožňuje diaľkovo spravovať CCTV systém a poskytuje plnú kontrolu nad funkciami analýzy obrazu a parametrami nahrávania kamier. Program má intuitívne používateľské rozhranie, ktoré značne uľahčuje každodennú obsluhu a dozor nad systémom.
Vybrané funkcie programu Smart PSS:
- Tvorba a správa schém alarmov
- Živý náhľad do 256 kanálov
- Synchronizované prehrávanie nahrávok z max. 36 kamier súčasne
- Vykonávanie fotografií (snapshot) a lokálne nahrávanie
- Tvorba a správa eMAP
- Tvorba a správa skupín zariadení
- Vytváranie schém úloh na zobrazenie obrazu,
- Podpora TV WALL
- Ovládanie PTZ kamier, podpora audia
- Spolupráca max. s 4 monitormi
Mobilné aplikácie gDMSS/iDMSS sú tiež súčasťou softvéru na správu zariadení značky BCS, určené pre mobilné zariadenia typu smartfón a tablet s operačnými systémami Android a iOS. Aplikácie sú charakteristické najmä rýchlosťou obsluhy a veľmi intuitívnou navigáciou v menu.
Vybrané funkcie aplikácií gDMSS/iDMSS:
- Diaľkové ovládanie zariadení
- Náhľad do 4 kanálov súčasne
- Diaľková kontrola PTZ
- Podpora audia, robenie fotografií (snapshot)
- Možnosť pridať zoznam zariadení, obľúbené kanály
- Podporuje siete IPC kamery, analógové DVR a sieťové NVR
- Možnosť diaľkového prehrávania nahrávok*(vybrané verzie)
- Funkcia upozornení na alarmové udalosti "PushAlarm", eMAP*(vybrané verzie)
Štandard kompresie H.265
Dvojnásobné zníženie pásma
Moderné rekordéry DVR značky BCS využívajú štandard kompresie obrazu označený ako HVEC alebo H.265. Tento štandard je priamym nástupcom populárnej technológie H.264, ktorá sa úspešne používa v CCTV systémoch. Nový kodek umožňuje ešte väčšiu kompresiu dát, ponúkajúc viac ako 50% zníženie pásma, pričom prakticky zachováva nezmenenú kvalitu video materiálu.
Použitie štandardu H.265 v rekordéri sa prejavuje výrazne v predĺžení času archivácie materiálu na disku, zvýšení dostupnej priepustnosti sieťového pripojenia a predĺžení životnosti nosičov dát.
Integrácia s inými systémami
Alarmové výstupy a vstupy
Model rekordéra BCS-NVR6416DR-4K-II má ďalšiu výhodu vo forme integrovaných štyroch vstupov a dvoch alarmových výstupov. Umožňujú voľnú integráciu s inými bezpečnostnými systémami, ako sú systémy SSWiN, perimetrická (obvodová) ochrana, automatizácia budov alebo kontrola prístupu.
Každý z vstupov/výstupov môže mať individuálne pridelenú funkciu, ktorá po vyvolaní vykoná daný scenár. Napríklad po narušení chránenej zóny PIR detektorom (integrovaným s rekordérom) rekordér odošle informácie do otočnej kamery, ktorá nasmeruje objektív na zónu, kde došlo k narušeniu.
Technická špecifikácia:
| BCS-NVR6416DR-4K-II |
| Vido/Audio |
| IP video vstup | 64 |
| Video kompresia | H.265/ H.264/ MPEG4 |
| Rozlíšenie nahrávania | 8Mpx(3840x2160), 6Mpx(3072x2048), 5Mpx(2560x1920), 4Mpx(2688x1520), 3Mpx(2048x1536), 1080P(1920×1080)/ 720P(1280×720) |
| Bitrate (in / out) | 384 MBps |
| Druhy prúdov | |
| Zobrazovanie |
| Rozlíšenie zobrazenia | 8Mpx/6Mpx/5Mpx/4Mpx/3Mpx/1080p/960p/720p/D1/2CIF/CI |
| VGA výstup | 3840×2160, 1920×1080, 1280×1024, 1280×720, 1024×768 |
| HDMI výstup | 3840×2160, 1920×1080, 1280×1024, 1280×720, 1024×768 |
| Audio out | 1 vst. / 1 výst. INTERKOM |
| Synchronizované prehrávanie | 64 kanálov |
| Sieť |
| Sieťové rozhranie | 4x RJ45 10M/100M/1000M, self-adaptive |
| Podporované protokoly | HTTP, HTTPS, IPV4/IPV6, TCP/IP, UPNP, RTSP, UDP, SMTP, NTP, DHCP, DNS, IP Filter, PPPOE, DDNS, FTP, IP Search, UPNP, RTSP, UDP, SMTP, NTP, DHCP, DNS, IP Filter, PPPOE, DDNS, FTP, IP Search(kamery BCS IP, DVR), easy4IP |
| Diaľkový náhľad | webový server, softvér(DSS/Smart PSS/BCS Manager), DMSS, mobilná aplikácia BCS (iOS, android), P2P |
| Diaľková konfigurácia | Smart PSS/BCS Manager, DMSS, mobilná aplikácia BCS (iOS, android) |
| MD a Alarm |
| Vybrané funkcie | Detekcia pohybu (zón: 396 (22x18)), straty video signálu, zakrytie |
| Alarmové vstupy | 16 kanálov |
| Reléové výstupy | 8 kanálov, relé NO/OC |
Archivácia
|
| Počet podporovaných diskov | 16x HDD Sata |
| Max. kapacita disku | do 8TB |
| USB porty | 2x USB 2.0, 2x USB 3.0 |
| Všeobecné |
| Napájanie | 24 VAC, redundantný napájací zdroj |
| Spotreba energie (bez HDD) | do 6.9W (bez HDD) |
| Prevádzková teplota | -10 °C to 55 °C |
| Dovolená vlhkosť | 10% to 90% |
| Rozmery | 529,9mm×485mm×133,2mm |
| Veľkosť púzdra | 529,9mm×485mm×133,2mm (W×D×H) |
| Hmotnosť | 19,6 kg (bez HDD) |
