Podrobný popis

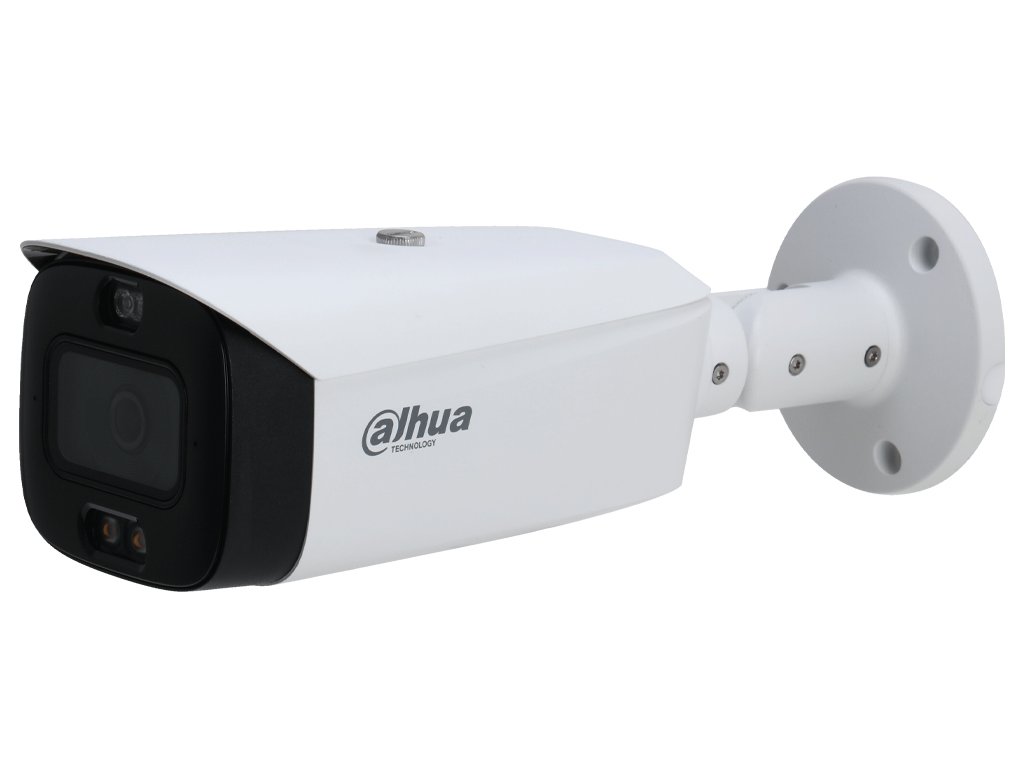

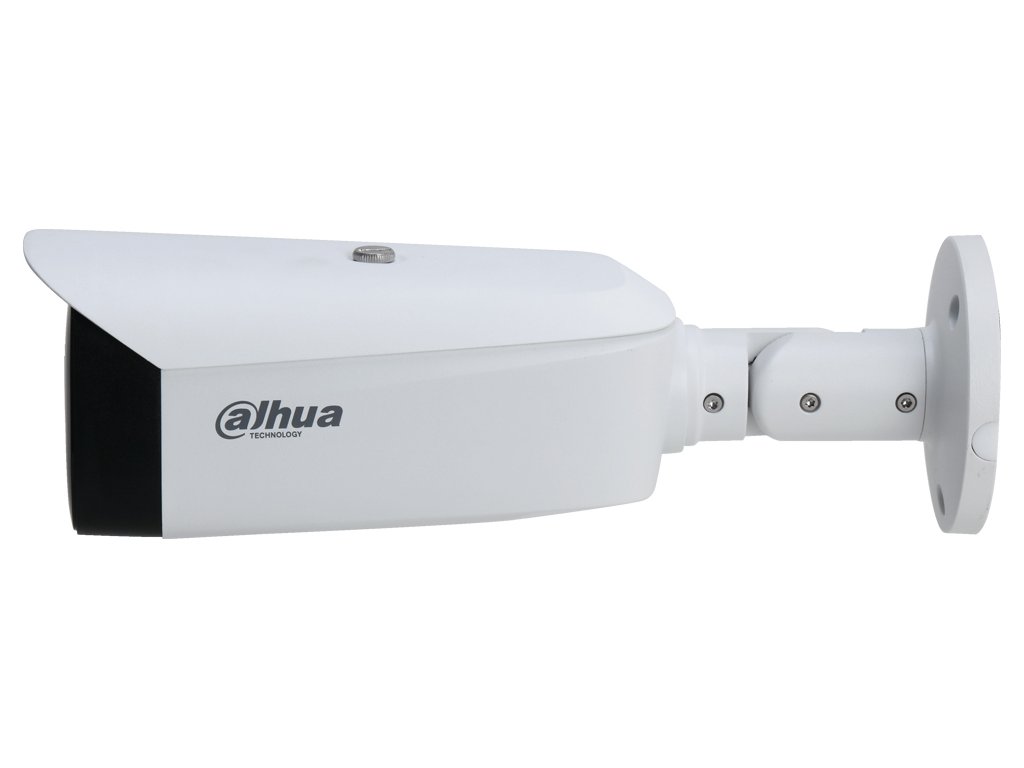

Trubková kamera IPC-HFW3549T1-AS-PV-0280B-S3 - DAHUA
Model fungujúci v systéme IP s pevným ohniskom 2.8 mm. Kamera obsahuje snímač 1/2.7" Progressive Scan CMOS, ktorý pracuje v rozlíšení 2592 x 1944. Kompresia údajov kamery funguje v štandardoch H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia WDR 120 dB , ktorá zlepšuje dynamiku kamery a vyťažuje viac detailov z kontrastného pozorovacieho plánu. Zariadenie tiež obsahuje zabudované 2 reflektory LED bieleho svetla s dosahom do 40m. Okrem toho zariadenie disponuje funkciami 3D-NR, RoL, AWB,AGC BLC/HLC, ROI, ktoré prispôsobujú fungovanie kamery existujúcim podmienkam a výrazne zlepšujú kvalitu obrazu. Obal kamery bol vytvorený v štandarde IP67. Kamera je napájaná napätím 12V DC / PoE.
Technické parametre:
- Snímač: 1/2.7" PS CMOS
- Rozlíšenie: 5Mpx (2592x1944)
- Citlivosť: 0.003Lux
- Objektív: 2.8 mm
- Uhol pohľadu: 97°
- LED osvetľovač: 2 diódy x 40m
- Zabudovaný mikrofón: Áno
- Zabudovaný reproduktor: Áno
- Slot pre kartu Micro SD: Áno max:256 G
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Funkcie obrazu: AWB, AGC, BLC, HLC, 3D NR, WDR 120dB, RoI
- Inteligentná analýza obrazu: SMD+ 3.0 detekcia pohybu, prekročenie línie, vniknutie do oblasti, klasifikácia objektu (človek / vozidlo)

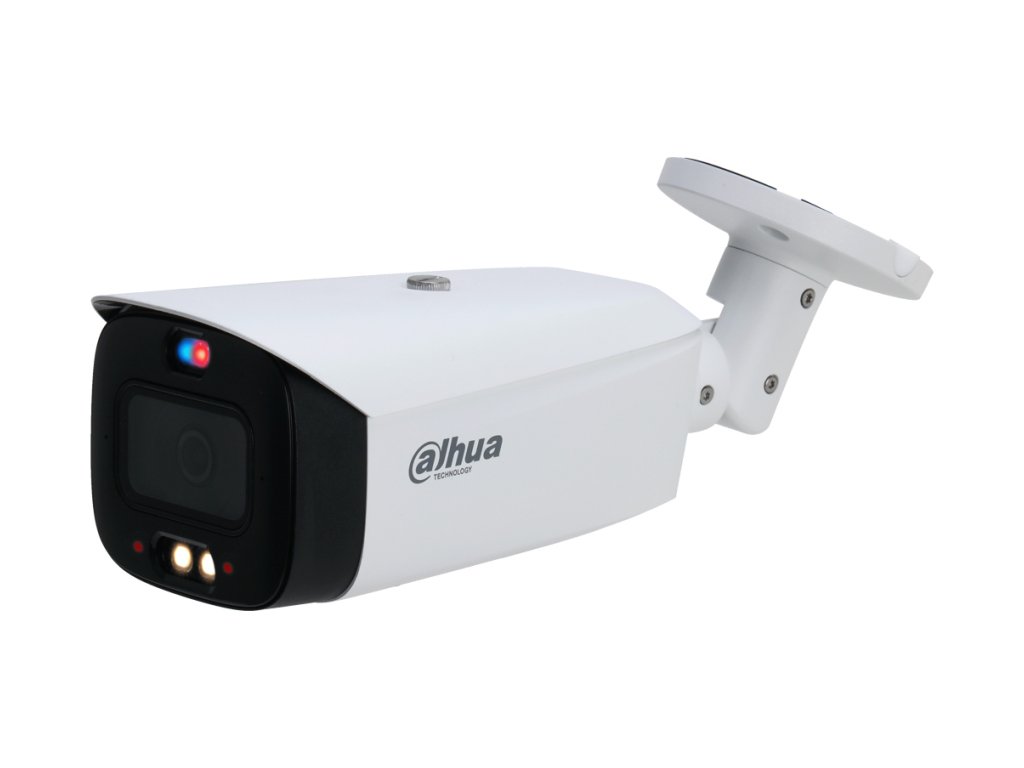

- Aktívne odstrašovanie: 1 blikajúca LED dióda (červená), 1 blikajúca LED dióda (modrá), zvukový signál (oznámenie alebo alarm)
- Konfigurácia a diaľkové ovládanie: softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
- Trieda krytia: IP67
- Prevádzková teplota: -40°C do +60°C
- Napájanie: 12V DC, PoE
- Spotreba: < 8.8 W
- Rozmery: 288,4 mm x 94,4 mm x 84,7 mm
- Hmotnosť: 1,23 kg
Široký uhol nahrávania
Objektív 2.8mm
Použitý snímač CMOS s rozmerom 1/2.7 palca a objektív s pevným ohniskom 2.8mm umožňujú dosiahnuť široký uhol pozorovania až do 97° na vodorovnej osi. Tak široký pozorovací uhol zabezpečuje, že prezentovaná kamera je ideálna na realizáciu prezerania a nahrávania všetkých udalostí v rámci monitorovaného objektu.
Širokouhlé modely s pevným objektívom 2.8mm sa najčastejšie používajú vo verziách kamier v inštaláciách priemyselnej televízie, vzhľadom na ich univerzálnosť a vysokú kvalitu doručeného videomateriálu.
![]()
Obr. 1 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Napájanie cez PoE
Prenos údajov a napájania jedným káblom
Priemyselná kamera IPC-HFW3549T1-AS-PV-0280B-S3 používa dve metódy napájania - klasicky cez zásuvku 12VDC alebo priamo cez skrutkový kábel UTP pomocou technológie Power over Ethernet (PoE). Napájanie cez PoE sa môže realizovať priamo cez Switch alebo Injector PoE. K výhodám plynúcim zo zavedenia štandardu PoE patrí:
- skrátenie času a nákladov na inštaláciu vďaka zjednodušenému štruktúrovaniu káblov
- absencia potreby inštalovať ďalšie zdroje napájania
- možnosť napájania kamier na vzdialenosť aj do 250m (režim EXTEND)
![]()
Obr. 2 Napájanie a prenos obrazu v technológii PoE
Diaľková konfigurácia a ovládanie
P2P pripojenie cez cloud
Na realizáciu pripojenia k sieti kamera využíva štandardné Ethernet rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu práce, úpravu parametrov obrazu a živý náhľad a prehrávanie záznamov (kamery so slotom microSD). Samotné pripojenie môže byť realizované na troch rôznych platformách:
- program Smart PSS, DSS Express, DSS PRO - špeciálny softvér na správu vizuálneho monitoringu, ktorý umožňuje pokročilé modifikácie celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač WEB - umožňuje rýchlu realizáciu pripojenia pomocou IP adresy kamery, poskytujúc prístup k plnej funkčnosti zariadenia. Pre systémy Dahua je odporúčané používať prehliadač Internet Explorer.
- mobilná aplikácia iDMSS / gDMSS - mobilná platforma pre systémy iOS a Android, poskytujúca možnosť živého náhľadu, prehrávania záznamov a prijímania oznamov o udalostiach v rámci systému. Platforma DMSS využíva pripojenie cez cloud, čo eliminuje potrebu presmerovania portov na smerovači
Využitie cloudu na nadviazanie spojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - či už na mobilných alebo stacionárnych zariadeniach (PC, Laptop).
Efektívna kompresia údajov
Kodek H.265/ HVEC
Nové modely sieťových kamier DAHUA využívajú výkonný kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu videomateriálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu šírky pásma, čo ovplyvňuje predĺženie času archivácie materiálu na disku, zvýšenie dostupnej šírky pásma sieťového pripojenia a predĺženie životnosti úložných médií. Navyše, rozdiel v kvalite videomateriálu pri kompresii H.265 v porovnaní s verziou H.264 je prakticky nezaznamenateľný.
![]()
Dôležité: režim kompresie v kamere IPC-HFW3549T1-AS-PV-0280B-S3 je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Inteligentná analýza obrazu
Séria WizSense
Kamera IPC-HFW3549T1-AS-PV-0280B-S3 patrí do série WizSense, ktorá sa vyznačuje vysokokvalitnými riešeniami založenými na algoritmoch AI a hlbokého učenia. Medzi najdôležitejšie funkcie WizSense patrí predovšetkým SMD 2.0, najnovšia technológia, ktorá umožňuje takmer úplne obmedziť falošné alarmy. Algoritmy AI v sérii WizSense dokážu navyše rozpoznať človeka a vozidlo, zabezpečujú presnejšiu perimetrickú ochranu a majú zvýšenú detekčnú vzdialenosť. V spolupráci so Smart NVR kamera disponuje aj funkciami inteligentného vyhľadávania, extrakciou udalostí a kombinovaním do videí z udalostí. Technológia Quick Pick dokáže rýchlo identifikovať zaujímavé osoby / vozidlá, čo optimalizuje vyhľadávanie relevantných udalostí SMD. AI SSA (samo-adaptácia scény) funguje na algoritmoch hlbokého učenia, ktoré inteligentne identifikujú rôzne scény a prispôsobujú sa ich optimálnym obrazom.
![]()
Technická špecifikácia:
| IPC-HFW3549T1-AS-PV-0280B-S3 |
| Kamera |
| Snímač | 1/2.7" Progressive Scan CMOS |
Systém skenovania
| Postupné
|
| Maximálne rozlíšenie | 2592x 1944 |
| Citlivosť | 0.003 Lux@F1 |
Pomer S/N
| >56dB
|
| Uzávierka | 1/3 s–1/100000 s |
| Objektív | 2.8 mm |
| Uhol pohľadu | 97 ° |
| Infra červený osvetľovač | IR 40m
|
| Biely svetelný osvetľovač | LED 40m |
| IR filter | Mechanický ICR |
Rozlíšenie
| 5Mpx (3072x1728 / 2592x1944) / 4Mpx (2688x1520) / 3Mpx (2048x1536 / 2304x1296) / 1080p - 2Mpx (1920x1080) / 1.3Mpx (1280x960) / 720p (1280x720) / D1 (704x576 / 704x480) / VGA (640x480) / CIF (352x288 / 352x240) |
| Kompresia | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
Rýchlosť hlavného prúdu
| 2592 × 1944 (1 ~ 20fps)
2688 × 1520 (1 ~ 25/30fps) |
| Bitrate | 32Kbps ~ 8192Kbps (H.264)
12Kbps ~ 8192Kbps (H.265) |
| Funkcie obrazu |
| AGC | Áno |
AWB (vyváženie bielej)
| Auto/natural/street lamp/outdoor/manual/regional custom |
| BLC | Áno |
| HLC | Áno |
| ROI | Áno
|
| Široký dynamický rozsah | Áno, WDR 120 dB
|
| Funkcie regulácie obrazu | 3D DNR; Zrkadlo/flip (0°, 90°, 180°, 270°)
|
Detekcia pohybu
| 4 oblasti (úprava: veľkosť, umiestnenie, citlivosť, prah) |
Privátne oblasti
| 4 oblasti (úprava: veľkosť, umiestnenie) |
| Audio & Alarm |
Audio vstup
| 1 kanál (RCA port) |
Audio výstup
| 1 kanál (RCA port) |
| Alarmový vstup | 1 kanálový vstup: 5 mA 3V–5 VDC |
| Alarmový výstup | 1 kanálový výstup: 300 mA 12 VDC |
| Zabudovaný reproduktor | Áno |
| Zabudovaný mikrofón | Áno |
| Zabudovaný slot microSD | Áno |
| Sieť |
| Sieťové pripojenie | RJ-45 (100/1000Base-T) |
| Protokoly | IPv4, IPv6, HTTP, TCP, UDP, ARP, RTP, RTSP, RTCP, RTMP, SMTP, FTP, SFTP, DHCP, DNS, DDNS, QoS, UPnP, NTP, Multicast, ICMP, IGMP, NFS, Samba, PPPoE, SNMP |
| Kompatibilita | ONVIF (Profil S); CGI; P2P; Genetec |
| Používatelia | 20 (prihlásených súčasne)
|
Mobilné systémy
| iOS, Android
|
Webový server
| Zabudovaný |
| WizSense |
| Perimetrická ochrana | Prekročenie línie, detekcia vniknutia (podpora klasifikácie a presného detekovania vozidiel a ľudí) |
| SMD 3.0 | Klasifikácia (človek / vozidlo), filtrácia falošných alarmov (>1%), zvýšená detekčná vzdialenosť |
| Inteligentné vyhľadávanie | Spolupráca so Smart NVR na presné inteligentné vyhľadávanie, extrakická udalosť a kombinovanie do filmov z udalostí |
| Varovný svetelný signál | 1 LED dióda (červená), 1 LED dióda (modrá), Režim práce: blikanie striedavo, Úprava frekvencie blikania (3 úrovne - Nízka / Stredná / Vysoká), úprava trvania času (5s ~ 30s) |
| Zvukové varovanie | Výber z 10 slovných príkazov alebo 1 zvukového alarmu, možnosť nahrať svoj zvukový súbor (príkazov / alarmu) |
| Nahrané slovné príkazy | Nebezpečenstvo, žiadne lezenie / Nebezpečná zóna, uchovávajte sa ďaleko / Hlboká voda, buďte opatrní / Tu nie je parkovanie / Súkromná pôda, žiadny vstup / Chodník, iba žiadne vozidlá / Cennosti, nedotýkajte sa / Vozidlová zóna, iba žiadni chodci / Varovná zóna, držte sa mimo / Ste pod dohľadom |
| Dvojcestný audio prenos | Áno, mikrofón + reproduktor (medzi kontrolným bodom a kamerou TiOC) |
| Oznámenia v reálnom čase | Push notifikácia o alarmoch na smartfóne, armovanie a disarmovanie jedným dotykom (jednoduché na použitie) |
| Realizácia prostredníctvom alarmových vstupov | Podpora |
| Všeobecné |
| Trieda krytia | IP67
|
| Napájanie | 12V DC, PoE (802.3af) |
Spotreba energie
| <9.6W |
| Prevádzková teplota | -40 °C do 60 °C |
| Prípustná vlhkosť | N/A |
| Materiál krytu | Kov
|
| Rozmery | 288.4 x 94.4 x 84.7 mm |
| Hmotnosť | 1.23 kg |
