Podrobný popis

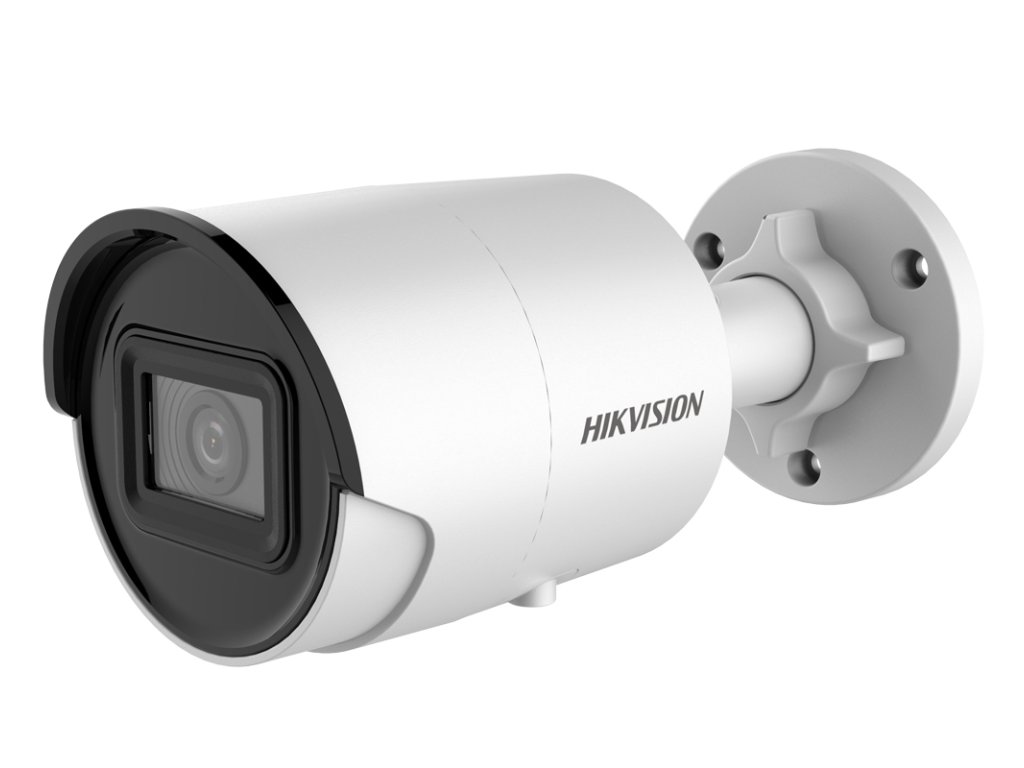

Kamera tubová IP AcuSense DS-2CD2083G2-I - Hikvision
Model DS-2CD2083G2-I je kamera AcuSense druhej generácie, určená na nepretržitú prácu v inteligentných systémoch video monitorovania. Kamera je vybavená výkonným snímačom CMOS 1/2.8", ktorý sa vyznačuje citlivosťou na úrovni 0,005Lux, generujúcim obraz s maximálnym rozlíšením 3840 × 2160 (8Mpx). Kamera IP využíva efektívny algoritmus kompresie obrazu H.265, ktorý zabezpečuje bezproblémový a plynulý prenos obrazu. Navyše má zabudovanú funkciu Motion Detection 2.0, ktorá umožňuje klasifikáciu objektov - prostredníctvom vytvorenia tzv. aktivita masiek v kamere je možné určiť, akého typu objekty majú byť podrobené analýze (vozidlá, siluety osôb).
Technické parametre:
- Snímač: 1/2.8" Progressive Scan CMOS
- Rozlíšenie: 3840 × 2160 8Mpx
- Objektív: 2.8 mm (~107o)
- Citlivosť: 0,005Lux (0 lux s IR)
- Prepínač deň/noc: Áno
- Osvetlenie IR: 40 m
- Kompresia: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Vybrané funkcie obrazu: TrueWDR, 3D-DNR, Detekcia pohybu 2.0
- Vybrané funkcie analýzy AcuSense: Prekročenie línie, vniknutie, vstup do oblasti, klasifikácia ľudí a vozidiel, detekcia tváre
- Slot microSD: Áno, do 256Gb
- Diaľkové ovládanie: Hik-Connect, iVMS-4200, WEB rozhranie
- Trieda ochrany: IP67
- Max. odber energie: 10W
- Prevádzková teplota: -30...+60 oC
- Rozmery: 74.4 mm × 179.2 mm
- Napájanie: 12VDC, PoE
- Hmotnosť: 585g
![]()
Obr. 1 Rozmery kamery DS-2CD2043G2-I
Široký uhol nahrávania
Objektív 2.8mmm
Využívaný v sieťovej kamere DS-2CD2083G2-I snímač CMOS v rozmere 1/2.8 palca a objektív s pevnou ohniskovou vzdialenosťou 2.8mm umožňujú dosiahnuť veľmi široký uhol pozorovania približne 107° horizontálne. Taký široký uhol pozorovania zabezpečuje, že prezentovaná kamera Hikvision je ideálna na realizáciu prehľadu a nahrávania celého diania v rámci monitorovaného objektu.
Širokouhlé modely s objektívom s pevnou ohniskovou vzdialenosťou 2.8mm sú najčastejšie používanými verziami kamier v inštaláciách priemyselnej televízie, vzhľadom na univerzálnosť a vysokú kvalitu dodávaného video materiálu.
![]()
Obr. 2 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Inteligentná analýza obrazu

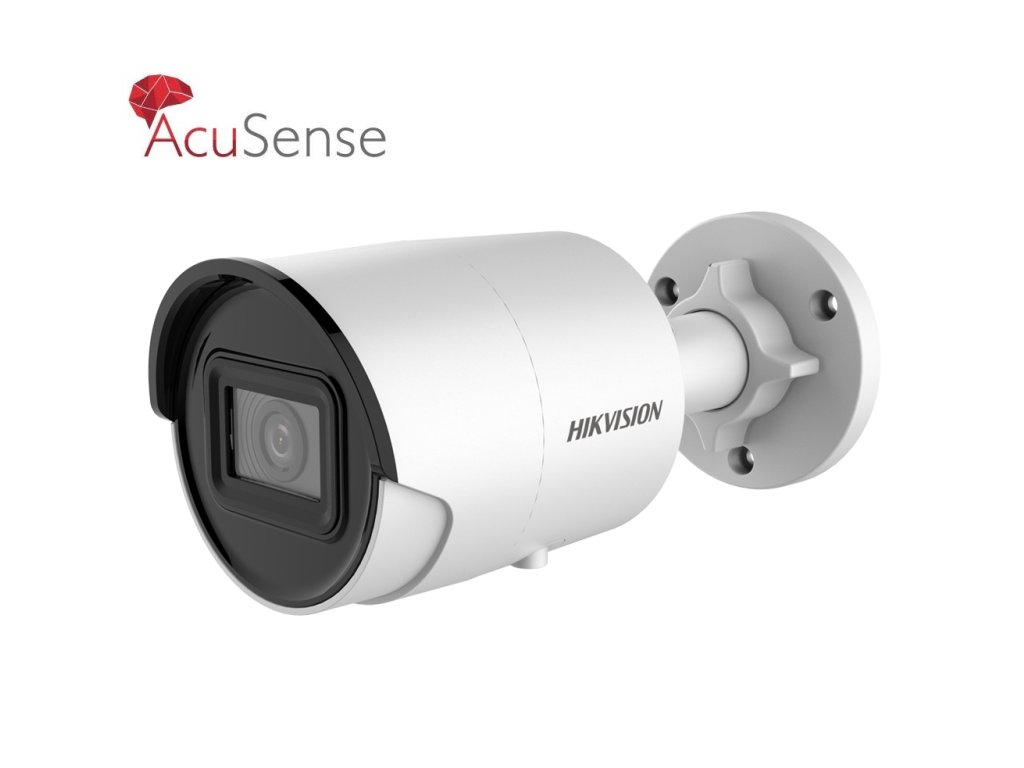

Kamery série AcuSense
Sieťové kamery Hikvision zo série AcuSense využívajú technológiu založenú na umelej inteligencii. Implementovaná technológia inteligentnej analýzy obrazu v kamerách a rekordéroch Hikvision z tejto série umožňuje výrazne minimalizovať falošné poplachy vyvolávané pohybom nepodstatných objektov, napríklad pohybom listov, pohybom malých zvierat. Zariadenia s logom AcuSense využívajú technológiu strojového učenia, aby ešte lepšie klasifikovali identifikované objekty. Po nastavení kamery sme schopní vyvolať alarm len vtedy, keď človek prekročí líniu alebo vstúpi do oblasti detekcie. Zariadenia AcuSense obsahujú aj funkciu rýchleho vyhľadávania. Vďaka zaznamenaným snímkam videa každého objektu je kamera schopná ho kategorizovať, a následne ľahko a rýchlo vyhľadať. Výnimočné funkcie analýzy obrazu, ako aj efektívnosť a rýchlosť činnosti robia systém AcuSense veľmi jednoduchým a efektívnym na používanie.
![]()
Funkcie a výhody prepojenia systémov AcuSense
| Zariadenie | Tradičný rekordér NVR | Rekordér NVR AcuSense |
| Tradičná kamera | Štandardný obraz + Základná analýza obrazu | Filtrácia falošných poplachov na vybraných kanáloch rekordéra + rýchle vyhľadávanie objektu |
| Kamera ColorVu | Farebný obraz počas celého dňa + Základná analýza obrazu | Farebný obraz počas celého dňa + filtrácia falošných poplachov na vybraných kanáloch rekordéra + rýchle vyhľadávanie objektu |
| Kamera AcuSense | Filtrácia falošných poplachov vykonávaná kamerou | Filtrácia falošných poplachov na všetkých kanáloch + rýchle vyhľadávanie objektu |
| Kamera ColorVu 2. generácie | Farebný obraz počas celého dňa + Filtrácia falošných poplachov vykonávaná kamerou | Farebný obraz počas celého dňa + filtrácia falošných poplachov vykonávaná kamerou + rýchle vyhľadávanie objektu |
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera DS-2CD22083G2-I môže byť napájaná dvoma spôsobmi - klasicky cez zásuvku 12VDC a priamo cez skrutkovnicu UTP s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez Switch alebo Injector PoE. Medzi výhody plynúce z použitia štandardu PoE patrí:
- skrátený čas a náklady na inštaláciu vďaka zjednodušenej štruktúre kabeláže
- absencia potreby inštalovať dodatočné napájacie zdroje
- možnosť napájať kamery na vzdialenosť až až 250m (režim EXTEND)
![]()
Obr. 3 Myšlienka napájania cez PoE
Diaľková konfigurácia a obsluha
Pripojenie P2P cez cloud
Na realizáciu pripojenia k sieti kamera používa štandardné rozhranie Ethernet (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu ako aj živý náhľad a prehrávanie nahrávok (kamery so slotom microSD). Samotné pripojenie môže byť realizované na troch rôznych platformách:
- program iVMS-4200 a HikCentral - špecializovaný softvér triedy VMS na správu video monitorovania, ktorý umožňuje pokročilé modifikácie celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač WEB - umožňuje rýchle nadviazanie spojenia s využitím adresy IP kamery, zabezpečujúc prístup k plnej funkčnosti zariadenia. Pre systémy Hikvision sa odporúča používať prehliadač Internet Explorer.
- mobilná aplikácia Hik-Connect - mobilná platforma pre systémy Android a iOS, ktorá poskytuje možnosť živého náhľadu, prehrávania nahrávok a prijímania upozornení o udalostiach v rámci systému. Platforma Hik-Connect využíva pripojenie cez cloud, čo eliminovať potrebu presmerovania portov na routeri
Využitie cloudu na nadviazanie spojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - či už na mobilných alebo stacionárnych zariadeniach (PC, Laptop).
![]()
Efektívna kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier od Hikvision využívajú efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti priemyselných video systémov ako H.265. Tento štandard bol vyvinutý v reakcii na potrebu prenosu video materiálov vo vysokej kvalite (4K) bez nadmerného zaťaženia prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264, nová technológia umožňuje takmer dvojitú úsporu pásma, čo v systémoch CCTV vedie k predlženiu času archivácie materiálu na disku, zvýšeniu dostupnej priepustnosti prenosového kanála a predĺženiu životnosti dátových nosičov. Okrem toho je rozdiel kvality video materiálu v kompresii H.265, v porovnaní s verziou H.264, prakticky nepostrehnuteľný.
![]()
Dôležité: režim kompresie v kamere DS-2CD2083G2-I je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Technická špecifikácia:
| DS-2CD2083G2-I |
| Kamera |
| Snímač | 1/2.8" Progressive Scan CMOS |
| Štandard prenosu | IP |
| Max. rozlíšenie | 8Mpx @3840 × 2160 |
| Citlivosť | 0.005 Lux (farba, AGC ON), 0 Lux pri IR |
| Čas uzávierky | 1/3 s do 1/100,000 s |
| Režim slow shutter | podporovaný |
| Auto-Iris | N/A |
| Fokus | N/A |
| Objektív | 2.8 mm |
| Uhol nahrávania (horizontálne) | horizontálne FOV 107° |
| Rozsah nastavenia hlavy | Pan: 0° do 355°, Tilt: 0° do 75° |
| Osvetlenie IR |
| Dosah IR | do 40m |
| Dĺžka vlny IR | 850 nm |
| Kompresia obrazu |
| Kompresia videa | - Hlavný prúd: H.265+/ H.265/ H.264+/H.264
- Pomocné prúdy: H.265/H.264/ MJPEG(pre prúd 3)
|
| H.264 | Profil Bazový/ Profil Hlavný/ Profil Vysoký |
| H.264+ | Hlavný prúd |
| H.265 | Profil hlavný |
| H.265+ | Hlavný prúd |
| Bitrate videa | od 32 Kbps do 8 Mbps |
| Funkcie smart |
| ROI | 1 stály región |
| Obraz |
| Hlavný prúd - max. počet snímok | 20 sn./s @ 8Mpx |
| Funkcie obrazu | BLC, 3D-DNR, True-WDR, HLC, ACUSENSE |
| Inteligentné funkcie AcuSense | Detekcia pohybu 2.0 - klasifikácia objektov, detekcia tváre, perimetrická ochrana |
| Nastavenia obrazu | Sýtosť, expozícia, kontrast, ostrosť, AGC, vyváženie bielej |
| Režim deň/noc | automatické/prepínanie manuálne |
| Sieť |
| Sieťové rozhranie | 1x RJ45 Ethernet 10/100 Mbps self-adaptive |
| Sieťové protokoly | TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP, 802.1X, QoS, IPv6, UDP, Bonjour, Open Network Video Interface (Profil S, Profil G) |
| Vybrané funkcie | Anti-flicker, heartbeat, zrkadlenie, ochrana heslom, maska súkromia, vodoznak |
| Súčasné sledovanie | do 6 kanálov |
| Vyvolanie alarmu | Detekcia pohybu (vrátane funkcií AcuSense), sabotáž videa, výnimka |
| Prepojenie | Uloženie na FTP/kartu microSD/NAS, upozornenie centrály, spustenie nahrávania |
| Počet používateľov / hostiteľov | - do 32 používateľov
- 3 úrovne oprávnení: Administrátor, Operátor, Používateľ
|
| Klientsky softvér | iVMS-4200 (lite), Hik-Connect, iVMS-5200 |
| Podporované webové prehliadače | IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+ |
| Všeobecné |
| Napájanie | - 12 VDC
- PoE (802.3af, trieda 3)
|
| Odběr energie | - 12 VDC, 0.6A, Max: 8.5W
PoE: (802.3af, 36V do 57V), 0.3A do 0.2A, Max: 10W |
| Slot microSD | do 256Gb |
| Materiál | Plast + Hliník |
| Trieda ochrany | IP67 |
| Prevádzková teplota / Dovolená vlhkosť | - -30 °C do 50 °C
- <95% (bez kondenzácie)
|
| Rozmery | 74.4 mm × 179.2 mm |
| Hmotnosť | 585g |
