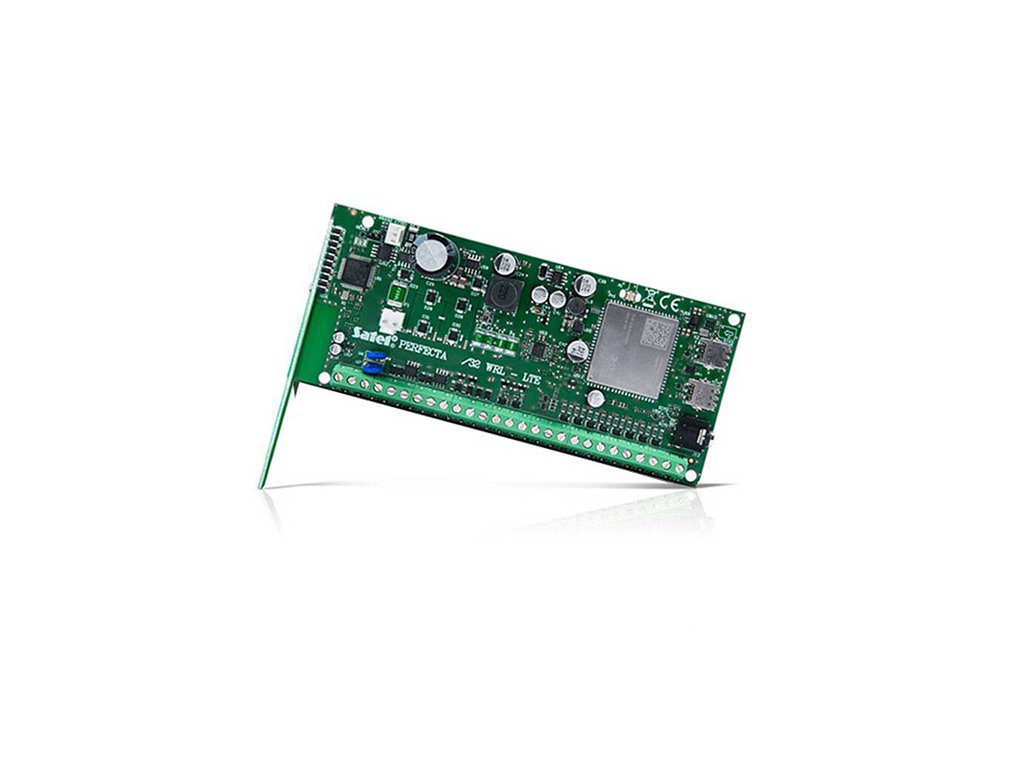

PERFECTA 32-WRL LTE - Ústredňa alarmu - SATEL
PERFECTA 32-WRL LTE je ústredňa alarmu zo série SATEL PERFECTA. Zariadenie je určené na zabezpečenie malých a stredných objektov (byty, rodinné domy, segmenty v radovej zástavbe, kancelárie, malé firmy atď.). Ústredňu charakterizuje jednoduchá konfigurácia a ľahká a intuitívna obsluha s použitím klávesníc. Existuje aj možnosť spravovať funkcie alarmového systému pomocou diaľkových ovládačov MPT-350 pracujúcich v pásme frekvencie 433 MHz alebo na diaľku použitím mobilnej aplikácie PERFECTA CONTROL. Ústredňa umožňuje vytvorenie drôtovej a bezdrôtovej inštalácie. Rádiové prenosy sú odosielané obojsmerne (s bezdrôtovými klávesnicami PRF-LCD-WRL a signalizátormi MSP-300 R) alebo jednosmerne (so snímačmi zo série MICRA a diaľkovými ovládačmi MPT-350). Bezdrôtová komunikácia poskytuje možnosť ľahko rozšíriť existujúci systém bez nutnosti kladenia ďalších káblových trás. V zariadení je použitý mobilný telefón podporujúci prenos údajov v technológii LTE (podpora prenosu údajov v technológii LTE/HSPA+/EDGE/GPRS, v závislosti od možností mobilnej siete). Doska elektroniky ústredne je vybavená 8 vstupmi a 4 výstupmi drôtovými. Na rozšírenie systému o ďalšie vstupy/výstupy je potrebné použiť expandéry vstupov INT-E a výstupov INT-O alebo INT-ORS. PERFECTA 32-WRL LTE poskytuje možnosť rozdeliť systém na dve zóny, každá z nich môže fungovať v jednom z troch režimov dohľadu (denný, nočný, úplný). Každý vstup môže byť priradený jednej alebo obom zónam. Konfiguráciu systému možno vykonať pomocou počítača s nainštalovaným programom PERFECTA Soft (lokálne - pripojenie cez port RS-232 (TTL), na diaľku - s využitím prenosu údajov v mobilnej sieti) a pomocou klávesnice s použitím sekvencií klávesov v servisnom menu. Zariadenie môže obsluhovať dve nano-SIM karty, čím poskytuje dodatočné zabezpečenie kontinuity komunikácie (napr. v prípade problémov so sieťou u jedného operátora sa zariadenie automaticky prepne na druhú kartu). Ústredňa zabezpečuje ochranu v súlade s požiadavkami Grade 2 EN 50131.
V súprave adaptér IPX-SMA a LTE anténa so SMA konektorom
Najdôležitejšie vlastnosti ústredne:
- súlad s EN 50131 Grade 2
- od 8 do 32 programovateľných drôtových vstupov:
- výber konfigurácie: NO, NC, EOL, 2EOL/NO, 2EOL/NC
- možnosť obsluhy roletových a vibračných snímačov
- od 4 do 12 programovateľných drôtových výstupov
- 2 napájacie výstupy na základnej doske
- vstavané moduly:

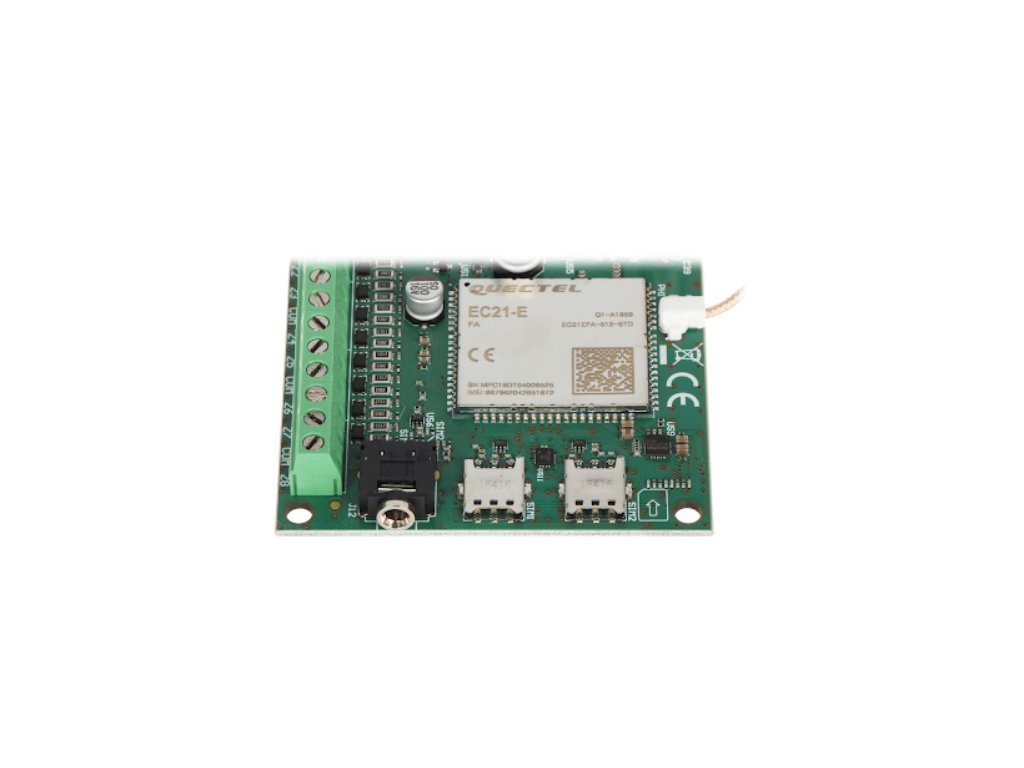

- mobilný telefón s 2 slotmi pre nano-SIM (SMS, monitoring do stanice, mobilná aplikácia, PUSH notifikácie)
- hlasový (prehrávanie hlasových správ na potreby telefonického upozornenia)
- akustická verifikácia alarmu (odpočúvanie zvukov)
- rádiový pracujúci na frekvencii 433 MHz
- podpora šifrovanej bezdrôtovej komunikácie:
- obojsmerná s klávesnicami PRF-LCD-WRL a signalizátormi MSP-300 R
- jednosmerná so snímačmi zo série MICRA a diaľkovými ovládačmi MPT-350
- rozdelenie systému na 2 zóny:
- 3 režimy ochrany v každej zóne
- možnosť priradenia vstupu do dvoch zón
- ovládanie užívateľom alebo pomocou časovačov
- komunikačná zbernica na pripojenie klávesníc (PRF-LCD), rozširovacích modulov (INT-E, INT-O, INT-ORS) a expandéra obsluhy diaľkových ovládačov 433 MHz (INT-RX-S)
- ovládanie systému pomocou:
- klávesníc PRF-LCD (do 4)
- mobilnej aplikácie PERFECTA CONTROL
- diaľkových ovládačov pracujúcich na pásme 433 MHz (do 15) – vyžaduje spoluprácu s modulom INT-RX-S
- možnosť aktualizácie softvéru (firmware)
- kódy:
- 15 užívateľských kódov
- 1 servisné heslo
- editácia názvov (užívateľov, zón, vstupov, výstupov a modulov) uľahčujúca ovládanie systému a jeho kontrolu
- 8 časovačov s možnosťou nastavenia výnimiek
- pamäť 3584 udalostí
- automatická diagnostika základných komponentov systému
- vstavaný impulzný napájač:
- zabezpečenie proti preťaženiu
- ochrana pred plným vybitím akumulátora
- regulácia prúdu nabíjania akumulátora
- programovanie nastavení ústredne:
- lokálne - klávesnica alebo počítač s nainštalovaným programom PERFECTA Soft, pripojený k portu RS?232 (TTL) ústredne
- z diaľky - počítač s nainštalovaným programom PERFECTA Soft, ktorý sa spája s ústredňou s využitím prenosu údajov v mobilnej sieti
Diaľková obsluha
Modul GSM/GPRS
Ústredne alarmu zo série PERFECTA sa vyznačujú možnosťou jednoduchej diaľkovej obsluhy a ľahkej konfigurácie vďaka vstavanému modulu GSM/GPRS.
Toto riešenie umožňuje diaľkové programovanie systému z úrovne počítača s programom PERFECTA Soft a diaľkové ovládanie systému z úrovne telefónu s aplikáciou PERFECTA CONTROL - zapnutie a vypnutie systému, história udalostí, atď. Vďaka modulu GSM/GPRS má ústredňa PERFECTA 32-WRL LTE aj možnosť diaľkového monitorovania udalostí (môžu byť monitorované aj cez SMS alebo audio kanál).
Veľkou výhodou tohto systému je podpora dvoch SIM kariet. Použitie druhej karty umožňuje významne zvýšiť výkonnosť a spoľahlivosť činnosti. Aby sa minimalizovalo riziko, odporúča sa používať karty od rôznych operátorov, čím sa vyhneme možným problémom zo strany dodávateľa. Ústredňa umožňuje tiež monitorovať prostriedky na karte a informuje, keď sú na pokraji vyčerpania.
Perfecta Control
Obrovskou výhodou systémov značky SATEL je bezplatná mobilná aplikácia, ktorá umožňuje pripojenie k ústredni alarmu. Aplikácia je veľmi jednoduchá a príjemná na obsluhu, má intuitívne rozhranie priaznivé pre užívateľa a vyznačuje sa veľkou funkčnosťou, čo z nej robí pohodlný nástroj na ovládanie systému.
Z úrovne aplikácie môže užívateľ:
- Zapínať a vypínať celý alarmový systém, ako aj jednotlivé zóny
- Kontrolovať stav jednotlivých zón, vstupov/výstupov alarmu a tiež prezerať históriu udalostí
- Ovládať výstupy, čiže obsluhovať pripojené zariadenia automatizácie, ovládať osvetlenie a pod.
Aplikácia PERFECTA CONTROL realizuje upozornenia pomocou PUSH správ. Táto funkcia maximalizuje jednoduchosť kontroly a výrazne uľahčuje sledovanie udalostí na objekte, vďaka krátkym zvukovým signálom. Aplikácia pracuje na pozadí, vďaka čomu je užívateľ nepretržite informovaný o stave systému, nezávisle na tom či práve používa telefón.
Programovanie a správa
PERFECTA Soft
Celý proces programovania je jednoduchý a intuitívny vďaka systému PERFECTA Soft. Vyzdvihuje sa pohodlným rozhraním, ktoré umožňuje ľahké naprogramovanie ústredne PERFECTA 32-WRL LTE, krok po kroku vedúce užívateľa cez jednotlivé etapy. Je tiež obrovskou výhodou pre skúsených inštalatérov, ktorí z jeho úrovne môžu rýchlo konfigurovať aj pokročilé funkcie alarmu. Vďaka takémuto riešeniu môže inštalatér spravovať systém tromi spôsobmi:
- Drôtovo, cez rozhranie RS-232 (vyžaduje použitie kábla USB-RS)
- Z diaľky, pripojením sa bezdrôtovo cez modul GSM/GPRS
- z úrovne klávesnice PRF-LCD (umožňuje rýchle zmeny základných funkcií)
Hlasové správy a možnosť odposluchu
Ústredňa PERFECTA 32-WRL LTE má aj vstavaný audio modul, na ktorom je možné definovať až 16 správ. To umožňuje užívateľovi jednoducho a pohodlne ovládať niektoré funkcie ústredne. Riešenie sa môže stať ešte viac intuitívne vďaka možnosti nahrania svojich vlastných hlasových správ vo formáte WAV. Navyše, ak sa ústredňa vybaví mikrofónom (napr. MIC-1), môže užívateľ "zavolať" na ústredňu a odposluchovať čo sa deje v objekte.
Bezpečnosť a spoľahlivosť
Bezpečné, šifrované diaľkové pripojenie
Vďaka autorskej službe prepojenia firmy SATEL nie je diaľkové spojenie vystavené zásahom tretích osôb a poskytuje vysoký stupeň bezpečnosti. Systém zaručuje šifrovanú komunikáciu, ktorá umožňuje dôvernosť prenosu a podstatne zvyšuje spoľahlivosť činnosti. Navyše, služba prepojenia nevyžaduje externú IP adresu alebo vykonanie pokročilej sieťovej konfigurácie.
Núdzový režim
V prípade výpadku elektrickej siete majú ústredne značky SATEL zabezpečenie vo forme olovo-kyselinových akumulátorov 12 V. Aby sa zabezpečila správna činnosť tohto systému, je potrebné správne zvoliť kapacitu akumulátora vzhľadom na spotrebu výkonu. To umožní dostatočne dlhú dobu práce v núdzovom režime. Takýto systém významne znižuje riziko činnosti systému a minimalizuje riziko súvisiace s poruchou siete. Na splnenie normy EN 50131 Grade 2, použitý akumulátor musí zaručiť prácu v núdzovom režime po dobu minimálne 12 hodín.
Technická špecifikácia:
| PERFECTA 32-WRL LTE |
| Hlasové správy | 16 |
| Pamäť udalostí | 3584 |
| Zóny | 2 |
| Časovače | 8 |
| Rozmery dosky elektroniky | 160 x 110 mm |
| Rozsah pracovných teplôt | -10…+55°C |
| Napätie napájania (±15%) | 18 V AC, 50-60 Hz |
| Spotreba prúdu v stave pohotovosti | 240 mA |
| Maximálna spotreba prúdu | 630 mA |
| Hmotnosť | 154 g |
| Maximálna vlhkosť | 93±3% |
| Napätie hlásenia poruchy akumulátora (±10%) | 11 V |
| Napätie odpojenia akumulátora (±10%) | 10,5 V |
| Environmentálna trieda podľa EN50130-5 | II |
| Maximálna spotreba prúdu z akumulátora | 450 mA |
| Programovateľné drôtové vstupy | 8 |
| Maximálny počet programovateľných vstupov | 32 |
Programovateľné drôtové výstupy
| 4 |
Maximálny počet programovateľných výstupov
| 16 |
| Napájacie výstupy | 2 |
| Komunikačné zbernice | 1 |
| Klávesnice | do 4 |
| Stupeň zabezpečenia podľa EN 50131 | Grade 2 |
| Záťaž výstupu AUX | 500 mA/ 12 V DC |
| Odporúčaný transformátor | 40 VA |
| Užívatelia | 15 |
| Záťaž výstupu KPD | 500 mA / 12 V DC |
| Rozsah výstupných napätí | 10,5 V…14 V DC |
| Prúd nabíjania akumulátora | 500 mA |
| Výstupné napätie napájača | 12 V DC ±15% |
| Telefónne čísla na upozornenie | 8 |
| Výstupný prúd napájača | 2 A |
| Záťaž nízkoprúdových programovateľných výstupov | 25 mA / 12 V DC |
| Záťaž vysokoprúdových programovateľných výstupov | 1000 mA / 12 V DC |
| Spotreba prúdu v pohotovostnom stave z akumulátora | 150 mA |
