Podrobný popis

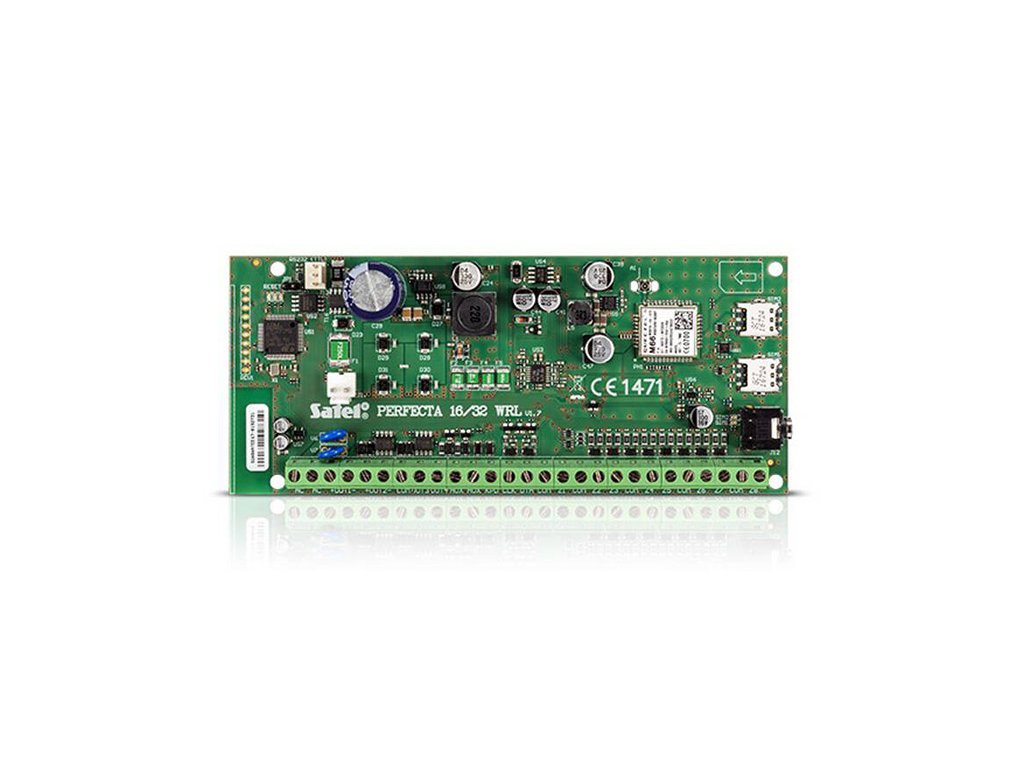

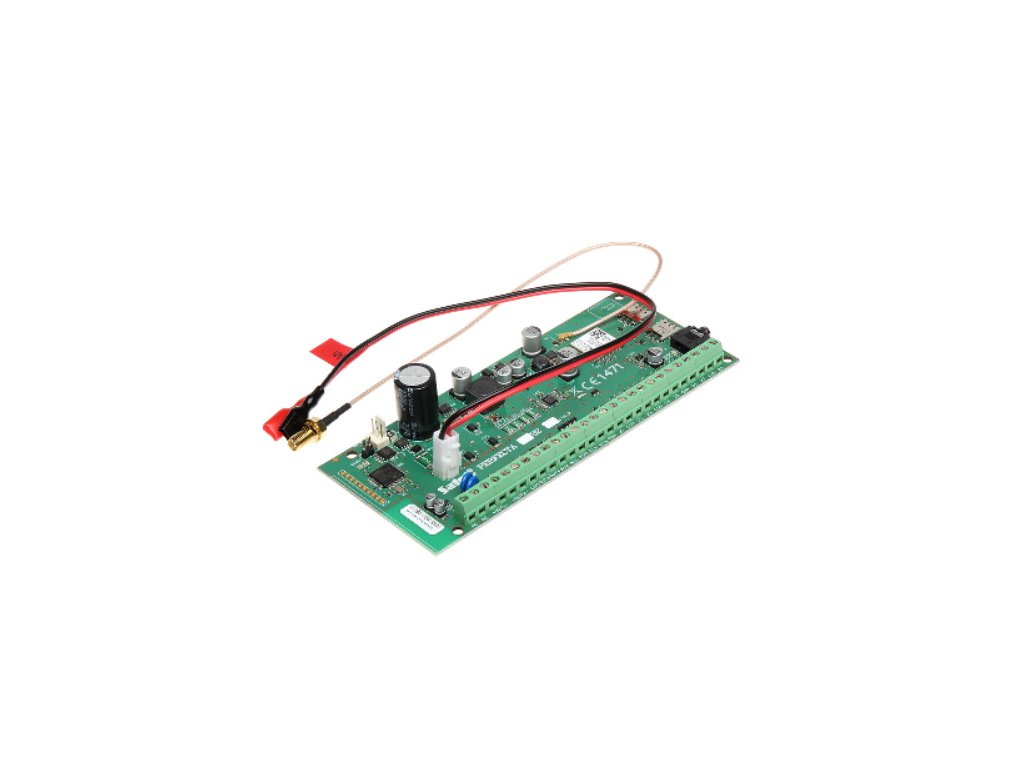

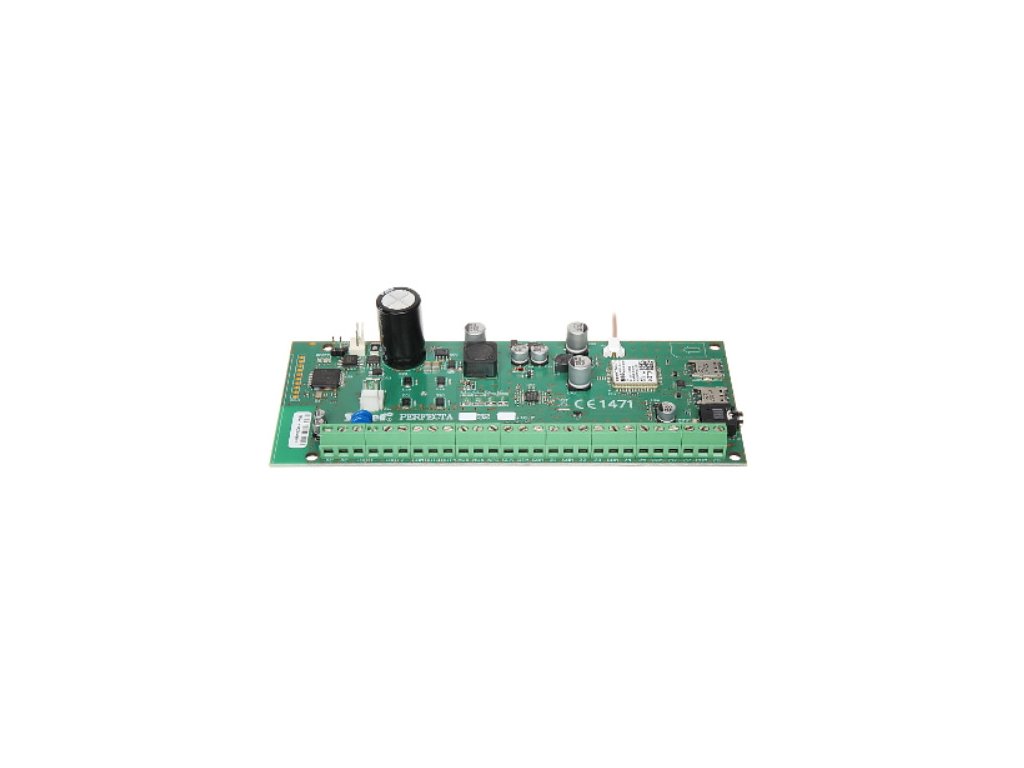

PERFECTA 32 - ALARMOVÁ CENTRÁLA S KOMUNIKÁTOROM GSM/GPRS - SATEL
Alarmová centrála PERFECTA 32 patrí do série SATEL PERFECTA, vytvorenej s cieľom ochrany objektov, ako sú byty, domy, kancelárie, obchodné priestory a malé firmy. Veľkou výhodou centrály Satel je možnosť veľmi ľahkej a rýchlej montáže. Nekomplikovaná konfigurácia a intuitívne ovládanie spôsobujú, že centrála Satel PERFECTA 32 poskytuje možnosť rýchleho zavedenia efektívnej elektronickej ochrany v budove. Navyše ponúka aj možnosť bezdrôtového riadenia pomocou rádiových diaľkových ovládačov, pracujúcich v pásme frekvencie 433 MHz (po pripojení modulu INT-RX-S) alebo pomocou inovatívnej mobilnej aplikácie PERFECTA CONTROL.
Štandardne je PERFECTA 32 vybavená 8 vstupmi a 4 výstupmi s káblovým pripojením. Pri rozšírení alarmového systému o ďalšie vstupy a výstupy je potrebné použiť ďalšie expandéry vstupov INT-E a výstupov INT-O alebo INT-ORS, ktoré sú dostupné v obchode EC System. Centrála Satel PERFECTA 32 umožňuje rozdelenie systému na dve zóny. Každá z oddelených zón alarmu môže mať samostatný vstup do objektu a pôsobiť v jednom z 3 režimov: denný, nočný a plný.
Nastavenie systému možno vykonať pomocou intuitívneho počítačového softvéru PERFECTA Soft (je potrebné pripojenie káblom RS-232 (TTL) počítača alebo diaľkové pripojenie). Konfiguráciu možno vykonať aj pomocou manipulátora. Na to treba použiť dedikované sekvencie klávesov v servisnom menu. Centrála PERFECTA 32 poskytuje vysokú úroveň ochrany – v súlade s požiadavkami Grade 2 EN 50131.
PERFECTA 32 vyrobená poľskou značkou Satel je tiež vybavená modulom GSM/GPRS. Toto riešenie umožnilo dizajnérom implementáciu spolupráce s mobilnou aplikáciou, bezdrôtovú konfiguráciu s programom PERFECTA Soft, správu PUSH správ alebo monitorovanie udalostí. Je tiež možná komunikácia s centrom intervenčnej agentúry ochrany majetku a neustály odposluch zvukov z chráneného objektu. Satelom vyrobená PERFECTA 32 je schopná obslúžiť dve karty nano-SIM. Takto môže efektívne zabezpečiť kontinuitu komunikácie v prípade poruchy operátora.
Najdôležitejšie vlastnosti centrály:
- súlad s EN 50131 Grade 2
- od 8 do 32 programovateľných káblových vstupov:
- voľba konfigurácie: NO, NC, EOL, 2EOL/NO, 2EOL/NC
- možnosť obsluhy roletových a vibračných snímačov
- od 4 do 12 výstupov programovateľných s káblovým pripojením
- 2 napájacie výstupy na základnej doske
- vstavané moduly:
- GSM/GPRS s 2 SIM slotmi (SMS, monitorovanie na stanicu, mobilná aplikácia, PUSH správy)
- hlasový (prehrávanie hlasových správ na účely telefonického oznámenia)
- akustické overovanie alarmu (odposluch zvukov)
- rozdelenie systému na 2 zóny:
- 3 režimy ostrahy v každej zóne
- možnosť priradiť vstup do dvoch zón
- ovládanie používateľom alebo pomocou časovačov
- komunikačná zbernica na pripojenie manipulátorov (PRF-LCD), rozširujúcich modulov (INT-E, INT-O, INT-ORS) a expandéra obsluhy ovládačov 433 MHz (INT-RX-S)
- ovládanie systému pomocou:
- manipulátorov PRF-LCD (do 4)
- mobilnej aplikácie PERFECTA CONTROL
- diaľkových ovládačov pracujúcich na pásme 433 MHz (do 15) – vyžaduje spoluprácu s modulom INT-RX-S (PERFECTA 32 Firmware v1.02 alebo novší)
- možnosť aktualizácie softvéru (firmware)
- heslá:
- 15 používateľských hesiel
- 1 servisné heslo
- úprava názvov (používateľov, zón, vstupov, výstupov a modulov) uľahčuje ovládanie systému a jeho dohľad
- 8 časovačov s možnosťou nastavenia výnimiek
- pamäť 3584 udalostí
- automatická diagnostika základných komponentov systému
- vstavaný impulzný zdroj napájania:
- ochrana proti preťaženiu
- ochrana pred úplným vybitím akumulátora
- nastavenie prúdu nabíjania akumulátora
- programovanie nastavení centrály:
- lokálne – manipulátor, počítač s nainštalovaným programom PERFECTA Soft, pripojený k portu RS?232 (TTL) centrály
- diaľkovo – počítač s nainštalovaným programom PERFECTA Soft, spojený s centrály prostredníctvom GPRS
Diaľková správa
Modul GSM/GPRS
Alarmová centrála PERFECTA 32 ponúka intuitívnu diaľkovú správu, vďaka vstavanému modulu GSM/GPRS. Takýto prístup
Vďaka tomuto riešeniu môžu používatelia diaľkovo programovať systém z úrovne počítača s programom PERFECTA Soft a ovládať systém z úrovne telefónu s aplikáciou PERFECTA CONTROL. Táto funkčnosť zahŕňa zapínanie a vypínanie systému, históriu udalostí a diaľkové monitorovanie udalostí (cez SMS alebo audio kanál).
Systém tiež umožňuje obsluhu dvoch SIM kariet, čo je veľkou výhodou pre ľudí, ktorí očakávajú veľkú spoľahlivosť a kontinuitu komunikácie. POZOR: na minimalizáciu rizika straty spojenia sa odporúča použitie dvoch kariet od rôznych operátorov.
Centrála PERFECTA 32 tiež zaisťuje možnosť monitorovania zostatkov na SIM karte a informuje používateľa, keď sa blížia k vyčerpaniu. Vďaka vstavanému modulu komunikácie GSM a GPRS môžu majitelia centrály Satel diaľkovo programovať alarmový systém z úrovne počítača s programom PERFECTA Soft. Výrobca tiež poskytuje možnosť kontrolovania inštalácie alarmu Satel PERFECTA z úrovne mobilnej aplikácie.
Vďaka tomu môže používateľ vypínať a zapínať systém a tiež prezerať históriu udalostí z úrovne smartfónu a využívať SMS monitorovanie a audio kanál.
Satel Perfecta Control
Aplikácia PERFECTA CONTROL, dostupná zadarmo pre alarmové systémy značky SATEL, zabezpečuje používateľom ľahké a príjemné pripojenie k centrálnej jednotke. Jej intuitívne rozhranie a široká funkčnosť robia z nej pohodlný nástroj na správu alarmového systému Satel, založeného na PERFECTA 32.
Z úrovne pohodlnej aplikácie majú používatelia možnosť:
• zapínať a vypínať celý alarmový systém a jednotlivé zóny,
• kontrolovať stav jednotlivých zón, alarmových vstupov/výstupov a prezerať históriu udalostí,
• ovládať výstupy, čo umožňuje obsluhu pripojených zariadení automatizácie, riadenie osvetlenia atď.
Mobilný softvér pre smartfóny PERFECTA CONTROL využíva notifikácie vo forme PUSH správ, čo výrazne uľahčuje monitorovanie udalostí na objekte a maximalizuje jednoduchosť kontroly vďaka krátkym zvukovým signálom. Pretože aplikácia funguje na pozadí, používatelia sú neustále informovaní o stave systému, nezávisle od toho, či práve používajú telefón alebo ho majú uložený vo vrecku.
Programovanie a správa
PERFECTA Soft
Proces programovania centrály PERFECTA 32 je veľmi jednoduchý a intuitívny. Pohodlie zabezpečuje špeciálne vyvinutý systém PERFECTA Soft od inžinierov Satel. Vyznačuje sa nielen jednoduchým rozhraním, ale predovšetkým inovatívnym sprievodcom. Užívatelia ako aj skúsení inštalatéri sú vedení krok za krokom. Týmto spôsobom môže byť systém konfigurovaný rýchlejšie ako pri konkurenčných riešeniach.
Vďaka tomuto prístupu môže inštalatér alarmu spravovať systém troma spôsobmi.
1. Káblovo, pomocou rozhrania RS-232 (vyžaduje použitie špeciálneho USB-RS kábla).
2. Diaľkovo, bezdrôtovým pripojením cez vstavaný bezdrôtový modul GSM/GPRS.
3. Z úrovne manipulátora PRF-LCD (umožňuje rýchle zmeny základných funkcií).
Hlasové správy a možnosť odposluchu
Profesionálna centrála PERFECTA 32 je vybavená pokročilým audio modulom, ktorý umožňuje definovať až 16 vlastných hlasových oznámení. Táto funkčnosť umožňuje používateľom intuitívne a pohodlne ovládať vybrané funkcie alarmovej centrálnej jednotky SSWiN pomocou hlasových príkazov. Dodatočnou výhodou je možnosť nahrania vlastných, personalizovaných oznámení vo formáte WAV. Funkčnosť výrazne zvyšuje použiteľnosť alarmu a umožňuje jednoduché prispôsobenie systému individuálnym preferenciám.
Bezpečnosť a spoľahlivosť
Bezpečný, šifrovaný diaľkový pripojenie
Alarmové systémy Satel – vrátane modelu centrálnej PERFECTA 32 – sa vyznačujú autorským riešením, ktoré zaisťuje bezpečnú a šifrovanú diaľkovú komunikáciu. Vďaka špeciálnej službe je prenos dát medzi centrálou a diaľkovými zariadeniami plne zabezpečená pred zásahom tretích osôb. Použité šifrovanie zaručuje úplnú dôvernosť prenášaných informácií a výrazne zvyšuje spoľahlivosť celého systému. Dôležité je, že táto služba nevyžaduje zložitú konfiguráciu siete ani pridelenie externých IP adries.
Núdzový režim
V prípade zlyhania napájania systému sú centrálne PERFECTA 32 vybavené olovenými akumulátormi s napätím 12V. Aby bolo zaistené dostatočne dlhé obdobie záložnej prevádzky, kapacita núdzového akumulátora je presne zvolená v závislosti od spotreby energie alarmového systému. Takýto prístup k problému výrazne minimalizuje riziko nesprávnej činnosti alebo úplnej straty funkčnosti inštalácie. Podľa normy EN 50131 Grade 2 musí použitý akumulátor pre alarm zabezpečovať aspoň 12 hodín práce v núdzovom režime.
Technická špecifikácia:
| PERFECTA 32 |
| Hlasové správy | 16 |
| Pamäť udalostí | 3584 |
| Zóny | 2 |
| Časovače | 8 |
| Rozmery elektronickej dosky | 160 x 68 mm |
| Teplotný rozsah práce | -10…+55°C |
| Napätie napájania (±15%) | 18 V AC, 50-60 Hz |
| Spotreba prúdu v pohotovostnom stave | 150 mA |
| Maximálna spotreba prúdu | 180 mA |
| Hmotnosť | 105 g |
| Maximálna vlhkosť | 93±3% |
| Napätie pre hlásenie poruchy akumulátora (±10%) | 11 V |
| Napätie odpojenia akumulátora (±10%) | 10,5 V |
| Trieda prostredia podľa EN50130-5 | II |
| Maximálna spotreba prúdu z akumulátora | 160 mA |
| Vstupy káblové programovateľné | 8 |
| Maximálny počet programovateľných vstupov | 32 |
Výstupy káblové programovateľné
| 4 |
Maximálny počet programovateľných výstupov
| 12 |
| Napájacie výstupy | 2 |
| Komunikačné zbernice | 1 |
| Manipulátory | do 4 |
| Stupeň zabezpečenia podľa EN 50131 | Grade 2 |
| Záťažnosť výstupu AUX | 500 mA/ 12 V DC |
| Odporúčaný transformátor | 40 VA |
| Používatelia | 15 |
| Záťažnosť výstupu KPD | 500 mA / 12 V DC |
| Rozsah výstupného napätia | 10,5 V…14 V DC |
| Nabíjací prúd akumulátora | 500 mA |
| Výstupné napätie napájacieho zdroja | 12 V DC ±15% |
| Telefónne čísla pre oznámenie | 8 |
| Výstupný prúd napájacieho zdroja | 2 A |
| Záťažnosť programovateľných nízkoprúdových výstupov | 25 mA / 12 V DC |
| Záťažnosť programovateľných vysokoprúdových výstupov | 1000 mA / 12 V DC |
| Spotreba prúdu v pohotovostnom stave z akumulátora | 100 mA |
