Podrobný popis
PERFECTA 16 - ÚSTREDŇA ALARMU S GSM/GPRS KOMUNIKÁTOROM - SATEL
Alarmová ústredňa PERFECTA 16 zo série SATEL PERFECTA je zariadenie určené na zabezpečenie malých a stredných objektov, ako sú byty, rodinné domy, segmenty v radových domoch, kancelárie alebo malé firmy. Ústredňa sa vyznačuje rýchlou inštaláciou, jednoduchou konfiguráciou a ľahkou a intuitívnou obsluhou. Dodatočne, alarmový systém je možné spravovať pomocou diaľkových ovládačov pracujúcich v pásme 433 MHz (po pripojení modulu INT-RX-S) alebo diaľkovo s použitím mobilnej aplikácie PERFECTA CONTROL.
Vstavaný GSM/GPRS modul umožňuje spoluprácu s mobilnou aplikáciou, podporu správ PUSH, bezdrôtovú konfiguráciu pomocou programu PERFECTA Soft, monitoring udalostí (napr. do monitorovacej stanice bezpečnostnej agentúry), hlasové oznámenia, ovládanie prostredníctvom SMS a audio verifikáciu (počúvanie zvukov z chráneného objektu). Ústredňa PERFECTA 16 môže obsluhovať dve nano-SIM karty, čo zabezpečuje dodatočnú ochranu nepretržitej komunikácie (napr. v prípade problémov so sieťou u jedného operátora sa zariadenie automaticky prepne na druhú kartu).

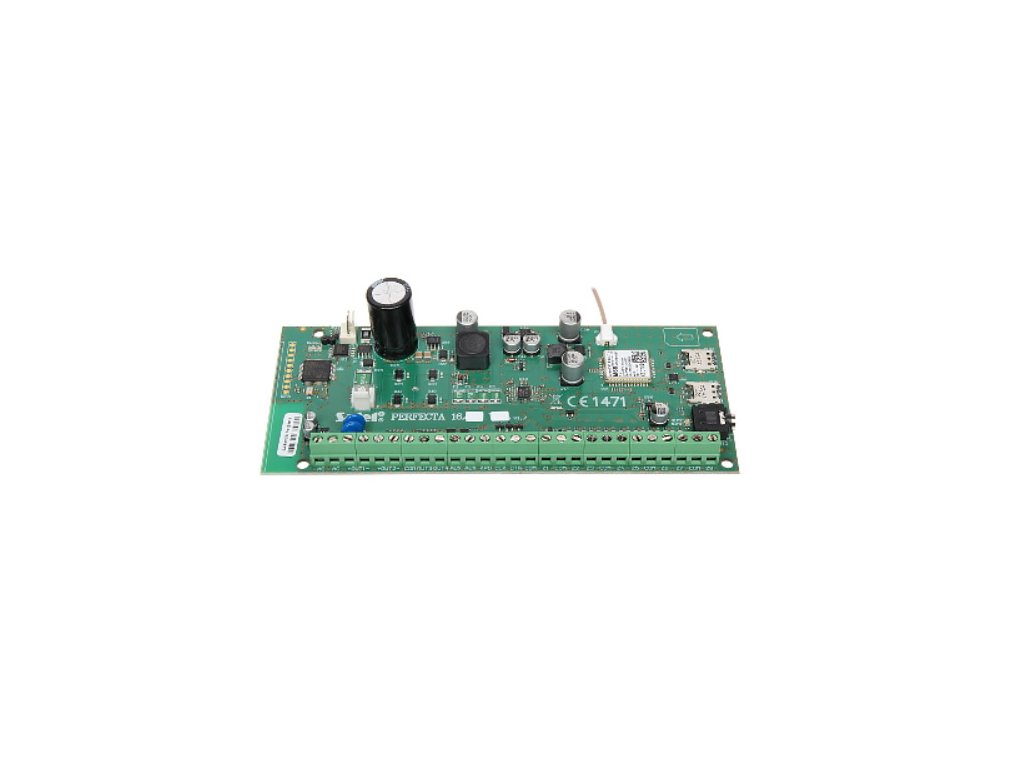

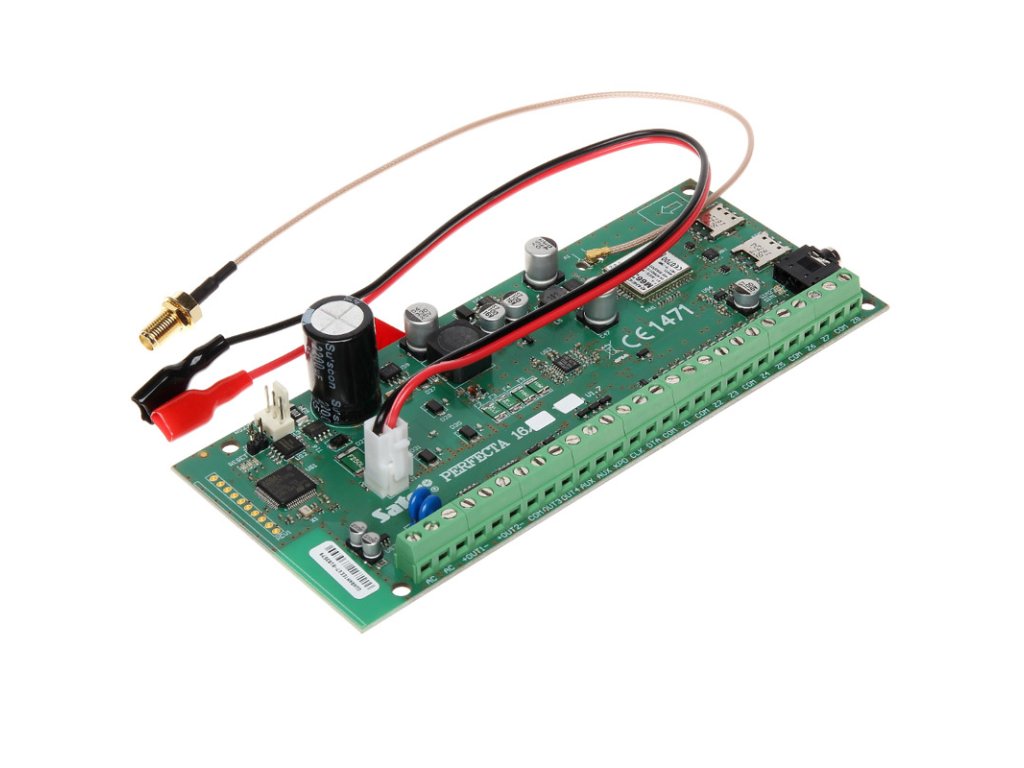

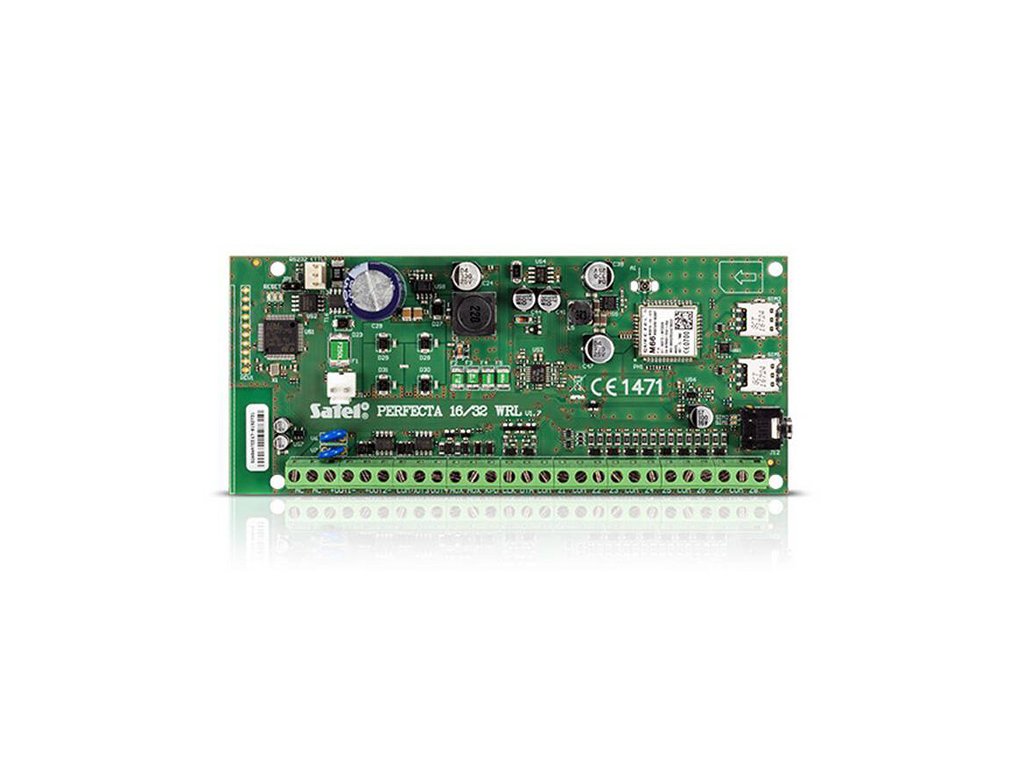

Doska elektroniky ústredne PERFECTA 16 je vybavená 8 vstupmi a 4 výstupmi vedenými. Na rozšírenie systému o ďalšie vstupy/výstupy je potrebné použiť expander vstupov INT-E a výstupov INT-O alebo INT-ORS. Ústredňa ponúka možnosť rozdelenia systému na dve zóny, z ktorých každá môže pracovať v jednom z troch režimov stráženia (denný, nočný, plný). Každý vstup môže byť priradený k jednej alebo obom vyhradeným zónam. Konfiguráciu systému je možné vykonať pomocou počítača s intuitívnym softvérom PERFECTA Soft (s pripojeným cez kábel RS-232 (TTL) počítačom alebo diaľkovo), a tiež pomocou manipulátora, využitím sekvencií klávesov v servisnom menu. Ústredňa zabezpečuje ochranu v súlade s požiadavkami Grade 2 EN 50131.
Najdôležitejšie vlastnosti ústredne:
- súlad s EN 50131 Grade 2
- od 8 do 16 programovateľných vedených vstupov:
- výber konfigurácie: NO, NC, EOL, 2EOL/NO, 2EOL/NC
- možnosť obsluhy čidiel roletových a vibračných
- od 4 do 12 výstupov programovateľných vedených
- 2 napájacie výstupy na hlavnej doske
- vstavané moduly:
- GSM/GPRS s 2 SIM slotmi (SMS, monitoring do stanice, mobilná aplikácia, PUSH notifikácie)
- hlasový (prehrávanie hlasových oznámení pre telefonické upozornenia)
- akustickej verifikácie alarmu (počúvanie zvukov)
- rozdelenie systému na 2 zóny:
- 3 režimy dozoru v každej zóne
- možnosť priradenia vstupu k dvom zónam
- ovládanie užívateľom alebo pomocou časovačov
- komunikačná zbernica pre pripojenie manipulátorov (PRF-LCD), rozšírovacích modulov (INT-E, INT-O, INT-ORS) a expanderu obsluhy diaľkových ovládačov 433 MHz (INT-RX-S)
- ovládanie systémom pomocou:
- manipulátorov PRF-LCD (do 4)
- mobilnej aplikácie PERFECTA CONTROL
- diaľkových ovládačov pracujúcich v pásme 433 MHz (do 15) – vyžaduje spoluprácu s modulom INT-RX-S (PERFECTA 16 Firmware v1.02 alebo novší)
- možnosť aktualizácie softvéru (firmware)
- heslá:
- 15 užívateľských hesiel
- 1 servisné heslo
- úprava mien (užívateľov, zón, vstupov, výstupov a modulov) uľahčujúca ovládanie systémom a jeho dohľad
- 8 časovačov s možnosťou nastavenia výnimiek
- pamäť 3584 udalostí
- automatická diagnostika základných komponentov systému
- vstavaný pulzný napájací zdroj:
- ochrana proti preťaženiu
- ochrana pred úplným vybitím akumulátora
- regulácia prúdu nabíjania akumulátora
- programovanie nastavení ústredne:
- lokálne – manipulátor, počítač s nainštalovaným programom PERFECTA Soft, pripojený do portu RS232 (TTL) ústredne
- diaľkovo – počítač s nainštalovaným programom PERFECTA Soft, pripájajúci sa k ústredni cez GPRS
Diaľková obsluha
Modul GSM/GPRS
Alarmové ústredne PERFECTA 16 zo série Satel PERFECTA ponúkajú jednoduchú a ľahkú diaľkovú obsluhu vďaka vstavanému modulu GSM/GPRS. Tento modul umožňuje diaľkovú konfiguráciu systému z úrovne počítača s programom PERFECTA Soft a diaľkové ovládanie systému z úrovne telefónu s aplikáciou PERFECTA CONTROL, vrátane zapnutia a vypnutia systému, prehliadania histórie udalostí atď. Vďaka modulu GSM/GPRS ústredňa Satel PERFECTA 16 ponúka tiež možnosť diaľkového monitorovania udalostí, ktoré je možné sledovať aj pomocou SMS alebo zvukového kanála.
Veľkou výhodou tohto systému je podpora dvoch SIM kariet, čo zvyšuje výkon a spoľahlivosť prevádzky. Na minimalizáciu rizika sa odporúča používať karty od rôznych operátorov, čo umožňuje vyhnúť sa možným problémom zo strany poskytovateľa. Ústredňa umožňuje tiež monitorovanie prostriedkov na karte a informuje, keď sa blížia k vyčerpaniu.
Perfecta Control
Mobilná aplikácia PERFECTA CONTROL je bezplatný nástroj, ktorý umožňuje jednoduché spojenie s alarmovou ústredňou značky SATEL. Aplikácia sa vyznačuje jednoduchosťou obsluhy, intuitívnym rozhraním a veľkou funkčnosťou, čo ju robí pohodlným spôsobom ovládania alarmového systému. Z úrovne aplikácie môže užívateľ vykonať rôzne činnosti.
• Ľahko zapínať a vypínať celý alarmový systém PERFECTA 16, ako aj jednotlivé alarmové zóny.
• Kontrolovať stav jednotlivých zón, vstupov/výstupov alarmu, ako aj prehliadať históriu udalostí v ústredni PERFECTA 16.
• Ovládať výstupy ústredne SSQiN, čiže obsluhovať k nej pripojené zariadenia automatizácie domácnosti, ovládať osvetlenie, atď.
Aplikácia PERFECTA CONTROL využíva špeciálne vyvinuté PUSH notifikácie, ktoré umožňujú jednoduché riadenie a ľahké pozorovanie udalostí v chránenom objekte. Vďaka tomu je užívateľ ústredne PERFECTA 16 Satel informovaný o stave systému nepretržite, nezávisle na tom, či v súčasnosti používa telefón. Aplikácia beží na pozadí, čo ju robí ešte pohodlnejšou na použitie.
Programovanie a správa
PERFECTA Soft
Výrobca ústredne PERFECTA 16 sa postaral o maximálne zjednodušenie procesu programovania pomocou aplikácie PERFECTA Soft. Unikátne riešenie sa vyznačuje veľmi pohodlným rozhraním, vďaka ktorému je programovanie ústredne rýchle a prebieha krok za krokom pomocou prispôsobeného sprievodcu. Tento prístup je tiež obrovskou výhodou pre skúsených inštalatérov, ktorí z úrovne softvéru môžu rýchlo konfigurovať aj tie najpokročilejšie funkcie alarmovej ústredne Satel. Inštalatér môže systém SSWiN PERFECTA 16 Satel spravovať tromi spôsobmi opísanými nižšie.
1. Vedením cez sériové rozhranie RS-232 (vyžaduje použitie kábla USB-RS).
2. Diaľkovo, spojenie bezdrôtovo pomocou dedikovaného komunikačného modulu GSM/GPRS.
3. Z úrovne manipulátora PRF-LCD (rýchle zmeny základných funkcií systému).
Hlasové oznámenia a možnosť počúvania
Inovatívna alarmová ústredňa PERFECTA 16 je tiež vybavená špeciálnym audio modulom. Komponent pre zvukovú komunikáciu umožňuje jednoduché a pohodlné riadenie vybraných funkcií ústredne Satel. Riešenie sa môže stať ešte viac intuitívnym, vďaka možnosti nahrania personalizovaných hlasových oznámení vo formáte WAV. Navyše, ak ústredňu vybavíme externým mikrofónom (napr. model MIC-1), užívateľ môže „vykonať telefonický hovor“ k ústredni a počúvať, čo sa deje v objekte z akéhokoľvek miesta.
Bezpečnosť a spoľahlivosť
Bezpečné, šifrované diaľkové spojenie
Uvedené funkcie sú len časťou toho, čo čaká na zákazníkov ústredne PERFECTA-16! Vďaka autorskej službe vytvárania spojení firmy SATEL, je diaľková komunikácia úplne bezpečná. Spojenie je úplne šifrované, a zároveň jednoduché na realizáciu, pretože nevyžaduje špeciálnu konfiguráciu siete alebo externé IP.
Núdzový režim
Stojí za zdôraznenie, že v prípade výpadku elektrickej siete ústredne PERFECTA 16 značky SATEL aktivujú dodatočnú ochranu vo forme olovených akumulátorov 12 V. Musíme však pamätať na správne zladenie kapacity akumulátora s odberom energie systému. Len tak si zaručíme nepretržitú prevádzku inštalácie. Požiadavkou je, aby akumulátor pre alarm splnil normu EN 50131 Grade 2 a umožnil neprerušovanú prevádzku minimálne po dobu 12 hodín.
Technická špecifikácia:
| PERFECTA 16 |
| Hlasové oznámenia | 16 |
| Pamäť udalostí | 3584 |
| Zóny | 2 |
| Časovače | 8 |
| Rozmery dosky elektroniky | 160 x 68 mm |
| Rozsah prevádzkových teplôt | -10…+55°C |
| Napájacie napätie (±15%) | 18 V AC, 50-60 Hz |
| Odber prúdu v pohotovostnom stave | 150 mA |
| Maximálny odber prúdu | 180 mA |
| Hmotnosť | 105 g |
| Maximálna vlhkosť | 93±3% |
| Napätie signalizujúce poruchu akumulátora (±10%) | 11 V |
| Napätie odpojenia akumulátora (±10%) | 10,5 V |
| Environmentálna trieda podľa EN50130-5 | II |
| Maximálny odber prúdu z akumulátora | 160 mA |
| Programovateľné vedené vstupy | 8 |
| Maximálny počet programovateľných vstupov | 16 |
Programovateľné vedené výstupy
| 4 |
Maximálny počet programovateľných výstupov
| 12 |
| Napájacie výstupy | 2 |
| Komunikačná zbernica | 1 |
| Manipulátory | do 4 |
| Úroveň zabezpečenia podľa EN 50131 | Grade 2 |
| Zaťažiteľnosť výstupu AUX | 500 mA/ 12 V DC |
| Odporúčaný transformátor | 40 VA |
| Užívatelia | 15 |
| Zaťažiteľnosť výstupu KPD | 500 mA / 12 V DC |
| Rozsah výstupných napätí | 10,5 V…14 V DC |
| Prúd nabíjania akumulátora | 500 mA |
| Výstupný napätie napájača | 12 V DC ±15% |
| Telefónne čísla pre upozornenia | 8 |
| Výstupný prúd napájača | 2 A |
| Zaťažiteľnosť nízkoprúdových programovateľných výstupov | 25 mA / 12 V DC |
| Zaťažiteľnosť vysokoprúdových programovateľných výstupov | 1000 mA / 12 V DC |
| Odber prúdu v pohotovostnom stave z akumulátora | 100 mA |
