Kolískový vypínač 12V podsvietený zelený 1329-

Podrobný popis

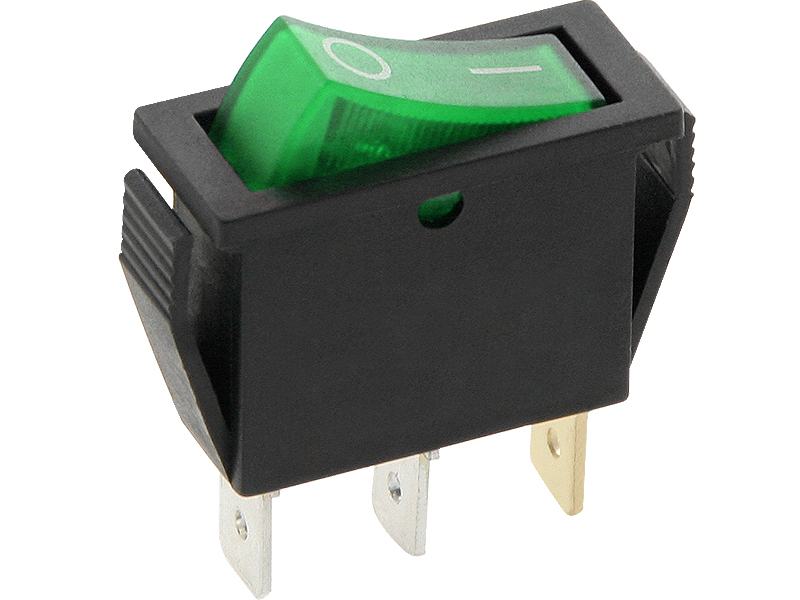

Kolískový vypínač 12V podsvietený zelený 1329

Kolískový vypínač MK111 je praktický prepínač určený pre 12V aplikácie, kde je dôležitá jednoduchá obsluha, prehľadnosť a spoľahlivý chod. Zelené podsvietenie zlepšuje viditeľnosť ovládania a uľahčuje používanie aj pri slabom osvetlení. Vďaka kompaktným rozmerom sa hodí do rôznych panelov, zariadení a elektrických zostáv.

• Určený pre 12V zapojenie
• Zelené podsvietenie pre lepšiu viditeľnosť
• Kompaktné rozmery vhodné do panelov
• Jednoduché a rýchle ovládanie kolískou
• Vhodný na technické aj hobby použitie

Hlavné technické parametre

Vypínač ponúka 2 polohy a 3 kontakty, čo umožňuje jednoduché spínanie v bežných nízkonapäťových aplikáciách. Kontakty sú dimenzované na zaťaženie do 20 A pri 12 V, takže vypínač je vhodný aj pre zariadenia s vyšším odberom v rámci tejto napäťovej triedy. Konštrukcia je navrhnutá na dlhodobé používanie a pracovné podmienky v širšom rozsahu teplôt.

• Obťažiteľnosť kontaktov: 20 A / 12 V
• Počet kontaktov: 3
• Počet polôh: 2
• Životnosť: 10 000 cyklov
• Rozsah pracovných teplôt: -25 až +85 °C
• Rezystencia styku: max. 35 m?
• Rezystencia izolácie: 500 VDC / 100 m?
• Dielektrická pevnosť: 1500 VAC / 1 min

Rozmery a prevedenie

Prevedenie vypínača je navrhnuté tak, aby sa dal ľahko osadiť do menších aj štandardných panelov. Zelené tlačidlo a podsvietenie pôsobia prehľadne a umožňujú rýchlu orientáciu pri používaní.

• Šírka: 14 mm
• Výška: 33 mm
• Hĺbka: 35 mm
• Farba tlačidla: zelená
• Podsvietenie: áno

Použitie

Kolískový vypínač je vhodný najmä pre nízkonapäťové elektrické obvody, kde potrebujete jednoduché zapínanie a vypínanie zariadenia. Využijete ho pri rôznych montážach, opravách a úpravách elektrických inštalácií či zariadení.

• Automobilové a 12V inštalácie
• Ovládacie panely a rozvádzače
• Hobby elektronika a domáce projekty
• Osvetlenie a jednoduché spínané obvody

Dôležité informácie

Pred montážou odporúčame overiť kompatibilitu rozmerov, zapojenia aj požadovaného zaťaženia vo vašej aplikácii. Pre správnu a bezpečnú funkciu používajte vypínač len v parametroch, na ktoré je určený.

• Pred zapojením skontrolujte typ obvodu a napätie
• Overte si kompatibilitu s montážnym otvorom
• Pri inštalácii postupujte podľa technickej dokumentácie zariadenia
• Vhodný pre použitie v rámci uvedených technických parametrov
