Páčkový prepínač 4904-
Kód: 4904-Súvisiaci tovar
Podrobný popis

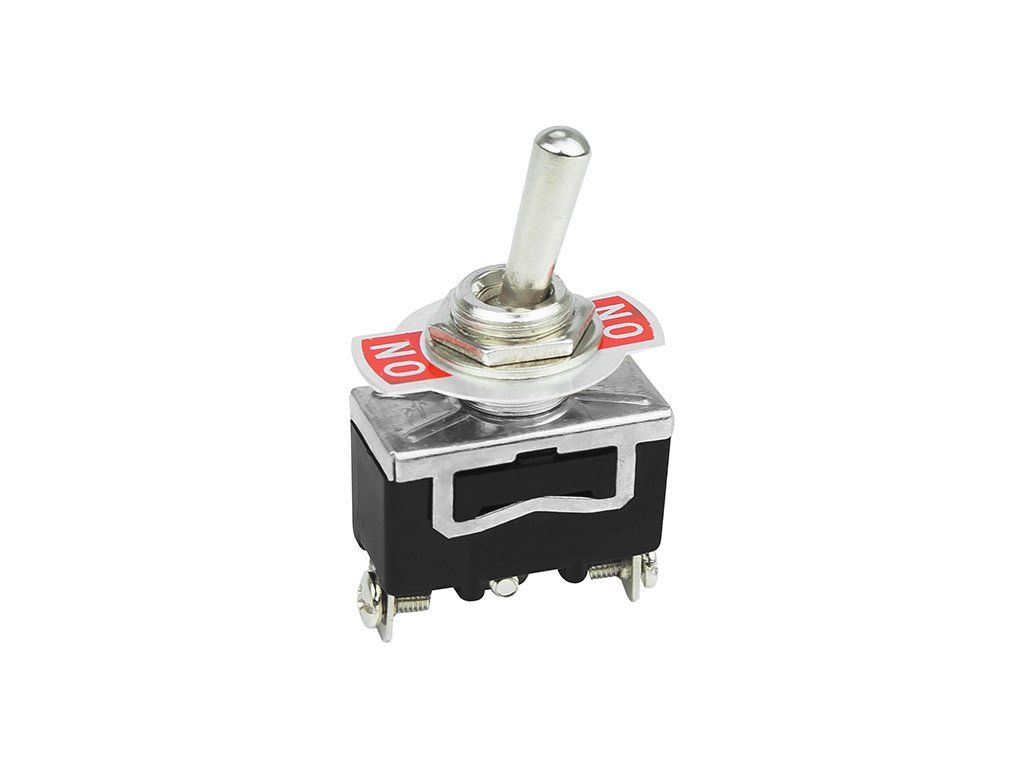

Páčkový prepínač 4904

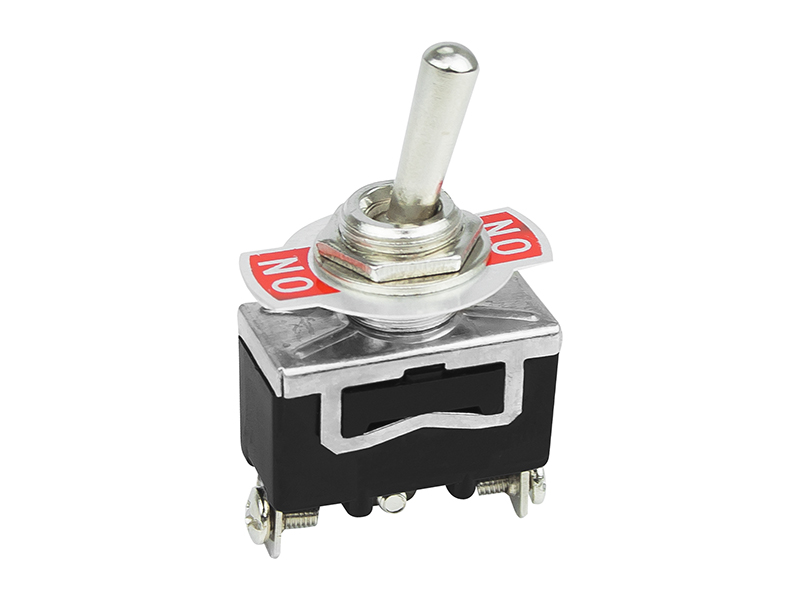

Páčkový prepínač KN3B-202 LARGE je praktický prepínací prvok s dvomi polohami a tromi vývodmi. Vďaka prevedeniu ON-ON umožňuje spoľahlivé prepínanie medzi dvomi obvodmi alebo režimami. Je vhodný na použitie v elektrických zariadeniach, paneloch, hobby projektoch aj servisných aplikáciách.
- 2-polohové prevedenie ON-ON
- 3 vývody pre jednoduché zapojenie
- Páčkové prevedenie typu LARGE
- Vhodný pre prepínanie medzi dvomi stavmi alebo obvodmi
Hlavné vlastnosti
Prepínač ponúka robustné prevedenie a dobré elektrické parametre pre bežné aj technické použitie. Je navrhnutý pre montáž do panelu s otvorom 12,2 mm a poskytuje pohodlné mechanické ovládanie pákou.
- Menovité zaťaženie kontaktov: 15 A pri 125/250 VAC
- Odpor kontaktov: max. 50 m?
- Izolačný odpor: 100 M? pri 500 VDC
- Dielektrická pevnosť: 1500 VAC / 1 minúta
- Montážny otvor: 12,2 mm
Použitie
Tento páčkový prepínač je vhodný tam, kde potrebujete ručne prepínať jeden z dvoch stavov. Uplatní sa v rozvádzačoch, ovládacích paneloch, zariadeniach s jednoduchým prepínaním režimu aj v rôznych DIY zostavách.
- Ovládacie a prepínacie panely
- Elektronické a elektrotechnické projekty
- Servisné a údržbové aplikácie
- Zariadenia s prepínaním medzi dvomi režimami
Technické parametre
Produkt je určený pre spoľahlivú prevádzku v širokom rozsahu podmienok. Konštrukcia a parametre zodpovedajú bežnému použitiu v technických aplikáciách.
- Počet polôh: 2
- Počet kontaktov/vývodov: 3
- Typ kontaktu: ON-ON
- Pracovná teplota: -25 až +85 °C
- Životnosť: 10 000 cyklov
Výhody pre zákazníka
Prepínač je kompaktný, prehľadný a jednoducho použiteľný. Vďaka páčkovej ovládacej časti sa pohodlne ovláda aj v prípade častejšieho prepínania.
- Jednoduché a rýchle ovládanie
- Odolné mechanické prevedenie
- Spoľahlivý chod pri bežnom zaťažení
- Univerzálne využitie v praxi
Dôležité informácie
Pred montážou odporúčame overiť rozmer montážneho otvoru a vhodnosť elektrických parametrov pre konkrétne použitie. Pri zapojení dodržte schému a bezpečnostné zásady pre prácu s elektrickými obvodmi.
- Skontrolujte kompatibilitu montážneho otvoru 12,2 mm
- Overte vhodnosť napätia a prúdu pre vaše zapojenie
- Zapájajte podľa určenia ON-ON
- Montáž vykonávajte pri odpojenom napájaní
Dodatočné parametre
| Kategória: | Páčkové prepínače |
|---|---|
| EAN: | 5900804016267 |
| Položka bola vypredaná… | |
