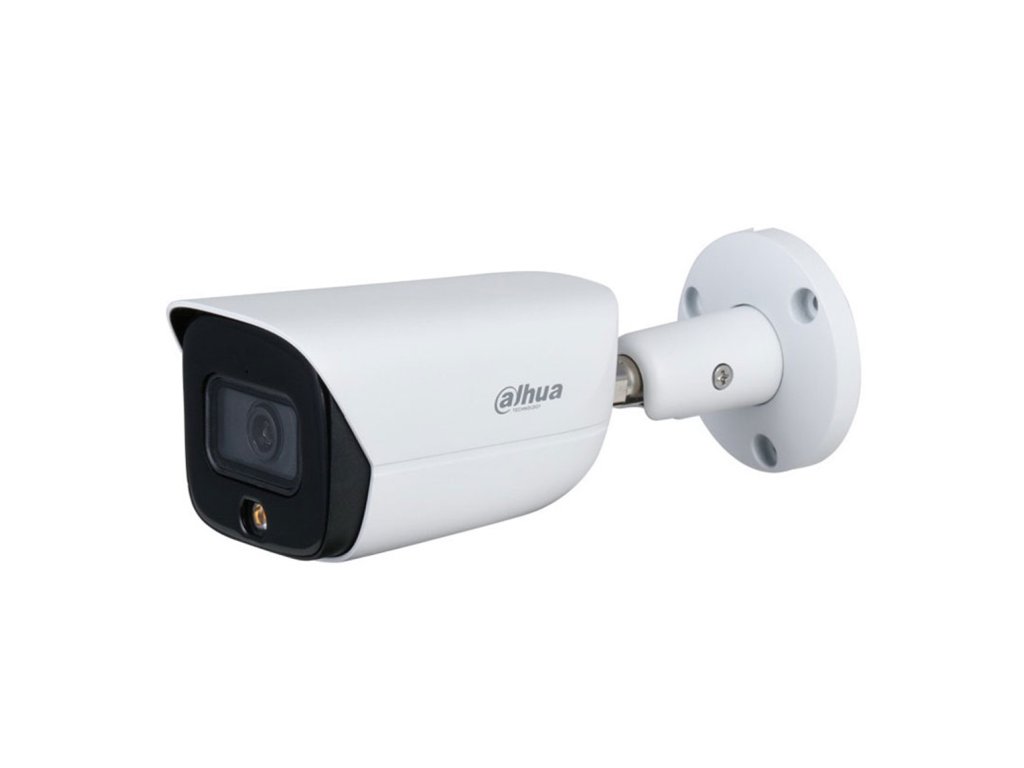

IPC-HFW3649E-AS-IL - IP tubová kamera, 6Mpx, 2,8mm, IR30m, Dual Light, WizSense - DAHUA

Podrobný popis

Kamerový systém 6MPx IPC-HFW3649E-AS-IL - DAHUA

Model fungujúci v systéme IP s objektívom pevného ohniskovej vzdialenosti 2.8 mm. Kamera má snímač 1/2.7" Progressive Scan CMOS, ktorý pracuje v rozlíšení 3280 x 1850px. Kompresia dát kamery funguje v štandarde H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia WDR 120 dB zlepšujúca dynamiku kamery získava viac detailov z kontrastného pozorovacieho plánu. Zariadenie má aj zabudované osvetľovače IR a LED s dosahom do 30m. Okrem toho zariadenie obsahuje funkcie 3D-NR, ROI, BLC/HLC, ktoré prispôsobujú fungovanie kamery aktuálnym podmienkam a výrazne zlepšujú kvalitu obrazu. Kryt kamery bol vytvorený v štandarde IP67. Kamera je napájaná napätím 12V DC / PoE.

Technické parametre:

• Snímač: 1/2.7" PS CMOS
• Rozlíšenie: 6Mpx (3280x1850)
• Objektív: 2.8 mm
• Uhol pohľadu: 110°
• IR osvetlovač: 30m
• Biele svetlo 30m
• Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
• Funkcie obrazu: AWB, AGC, BLC, HLC, 3D NR, WDR 120dB, RoI
• SMD 4.0: Áno, filtrovanie falošných alarmov
• Starlight: Áno, prevádzka pri nízkom osvetlení
• Inteligentná analýza obrazu: detekcia pohybu, prekročenie čiary, vniknutie do oblasti, klasifikácia objektu (človek / vozidlo)
• Konfigurácia a vzdialená správa: softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
• Ochranná trieda: IP67
• Prevádzková teplota: -40°C do +60°C
• Napájanie: 12V DC, PoE
• Spotreba energie: max 10 W
• Rozmery : 192.7 mm × 70.5 mm × 66.4 mm
• Hmotnosť : 610g

Široký uhol nahrávania

Objektív 2.8mm

Využiteľný v kamere snímač CMOS vo veľkosti 1/2.7 palca a objektív s pevnou ohniskovou vzdialenosťou 2,8mm umožňujú získať široký pozorovací uhol až do cca 110° horizontálne. Taký široký uhol pozorovania robí danú kameru ideálnou na vykonávanie dohľadu a nahrávania celkových udalostí v monitorovanom objekte.

Modely s širokým uhlom, ktoré majú objektív pevného ohniska 2.8mm, sú najčastejšie používanými verziami kamier v inštaláciách priemyselnej televízie, vzhľadom na univerzálnosť a vysokú kvalitu dodávaného videomateriálu.

Obr. 1 Porovnanie uhol nahrávania pre rôzne objektívy (pri snímači 1/2.8")

Napájanie cez PoE

Prenos dát a napájanie jedným káblom

Priemyselná kamera IPC-HFW3649E-AS-IL využíva dve metódy napájania - klasicky cez zásuvku 12VDC alebo priamo cez krútenú dvojicu UTP s použitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez Switch alebo Injector PoE. Medzi výhody, ktoré vyplývajú z využitia štandardu PoE patrí:

• skrátenie času a nákladov na inštaláciu vďaka zjednodušenej štruktúre káblovania
• absencia potreby inštalovať ďalšie napájače
• možnosť napájania kamier na vzdialenosť až do do 250m (režim EXTEND)

Obr. 2 Napájanie a prenos obrazu v technológii PoE

Vzdialená konfigurácia a správa

P2P pripojenie cez cloud

Na realizáciu spojenia do siete kamera využíva štandardné rozhranie Ethernet (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu funkcie, modifikáciu parametrov obrazu oraz živý náhľad a prehrávanie nahrávok (kamery so slotom microSD). Realizácia samotného pripojenia môže byť realizovaná na troch rôznych platformách:

• program Smart PSS, DSS Express, DSS PRO - špecializovaný softvér na spravovanie dohľadu nad obrazom, ktorý umožňuje pokročilé modifikácie celého systému a spravovanie parametrov detekcie udalostí a inteligentnej analýzy obrazu
• webový prehliadač WEB - umožňuje rýchle pripojenie s použitím IP adresy kamery, pričom poskytuje prístup ku plnej funkčnosti zariadenia. Pre systémy Dahua sa odporúča používanie prehliadača Internet Explorer.
• mobilná aplikácia iDMSS / gDMSS - mobilná platforma pre systémy iOS a Android, ktorá umožňuje živý náhľad, prehrávanie nahrávok a prijímanie upozornení o udalostiach v rámci systému. Platforma DMSS využíva pripojenie cez cloud, čo eliminuje potrebu prekladať porty na routeri

Využitie cloudu na nadviazanie spojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - ako na mobilných, tak aj pevných zariadeniach (PC, Laptop).

Efektívna kompresia dát

Kodek H.265 / HVEC

Nové modely sieťových kamier DAHUA využívajú efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v odbore systémov televízie ako H.265. Tento štandard bol vytvorený ako reakcia na potrebu prenosu videa v vysokej kvalite (4K) bez nadmerného zaťaženia prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo v CCTV systémoch vedie k predĺženiu času archivácie materiálu na disku, zvýšeniu dostupnej šírky pásma prenosového spojenia a predĺženiu životnosti úložných médií. Navyše, rozdiel v kvalite videa pri kompresii H.265 v porovnaní s verziou H.264 je prakticky nepostrehnuteľný.

Dôležité: režim kompresie v kamere IPC-HFW3649E-AS-IL sa môže voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
