Podrobný popis

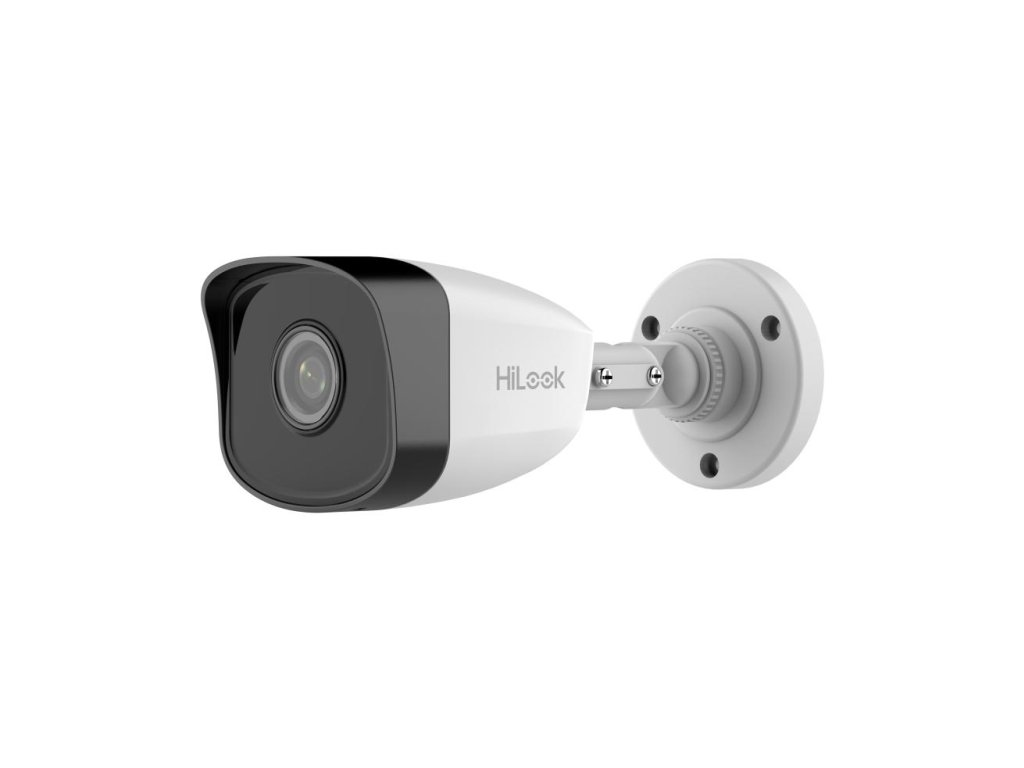

Kamera tubová IP IPC-B150H - Hilook by Hikvision
Kamera sieťová IPC-B150H je univerzálnym modelom tubovú, určeným na prácu v malých a stredných systémoch monitorovania IP značky Hilook by Hikvision. Model IPC-B150H je vybavený 5-megapixelovým snímačom 1/2.7" CMOS PS a širokouhlým, pevným objektívom 2.8mm, ako aj infračerveným osvetlením IR (30m), využívajúcim technológiu BlackGlass. Ochranný kryt kamery je vyrobený z odolného materiálu. Okrem toho má kryt triedu tesnosti IP67, čo ho robí ideálnym pre prácu v inštaláciách vnútorných aj vonkajších.
Predstavená kamera zaručuje možnosť zápisu obrazu v štandarde kompresie H.265.
Technické parametre:
- Snímač: 1/2,7" CMOS 5 Mpx
- Rozlíšenie nahrávania: 2560×1920 5Mpx
- Pevný objektív: 2,8 mm (~98o)
- Citlivosť: 0,01Lux (0 lux s IR)
- Prepínač deň/noc: Áno
- Infra osvetlenie: IR30m EXIR 2.0
- Kompresia videa: H.265+/H.265/H.264+/H.264, MJPEG
- Funkcie obrazu: 3D-DNR, BLC, AGC, AWB
- Široký dynamický rozsah: WDR 120dB
- Diaľková správa: HiLookVision PC Client, HiLookVision App, HikConnect, iVMS-4200
- Trieda tesnosti krytu: IP67
- Prevádzková teplota: -30oC do +60 oC
- Napájanie: PoE 802.3af, 12V DC (max. 6.5W)
- Materiál krytu: metal+plasty
- Rozmery: ? 186.3 mm × 71.4 mm × 66.7 mm
- Hmotnosť: 270 g
Obr.1 Rozmery kamery IPCAM-B5
Široký uhol nahrávania
Objektív 2.8mm
Využívaný v kamere snímač CMOS s rozmerom 1/2.7 palca a objektív s pevným ohniskom 2.8mm umožňujú získať široký uhol pozorovania až do cca 98° na vodorovnej osi. Tak široký uhol pozorovania robí, že predstavená kamera je ideálna na realizovanie dohľadu a nahrávania všetkých udalostí v rámci monitorovaného objektu.
Modely s širokým uhlom, ktoré majú objektív s pevným ohniskom 2.8mm, sú najčastejšie využívanými verziami kamier v inštaláciách priemyselnej televízie kvôli univerzálnosti a vysokej kvalite dodávaného video materiálu.
Obr. 2 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Napájanie prostredníctvom PoE
Prenos dát a napájanie jedným káblom
Priemyselná kamera IPC-B150H môže byť napájaná dvoma spôsobmi - klasicky cez zásuvku 12VDC a priamo cez skrutkový kábel UTP s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť vykonávané priamo cez Switch alebo Injector PoE. Medzi výhody, ktoré prichádzajú so štandardom PoE, patrí:
- skrátený čas a náklady na inštaláciu vďaka zjednodušenej štruktúre káblovania
- žiadna potreba inštalácie dodatočných napájacích zdrojov
- možnosť napájania kamier na vzdialenosť až do do 250m (režim EXTEND)
Diaľková konfigurácia a správa
P2P spojenie cez cloud
Na realizáciu spojenia so sieťou kamera využíva štandardné Ethernet rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto spojenie umožňuje konfiguráciu prevádzky, modifikáciu parametrov obrazu a živé sledovanie a prehrávanie záznamov (kamery so slotom microSD). Samotné spojenie môže byť realizované na troch rôznych platformách:
- HiLookVision PC Client / iVMS-4200 - dedikovaný softvér na správu video monitoringu, ktorý umožňuje pokročilé modifikácie celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- internetový prehliadač WEB - umožňuje rýchle nadviazanie spojenia s využitím IP adresy kamery, zabezpečujúc prístup k plnej funkčnosti zariadenia. Pre systémy Hikvision sa odporúča používať prehliadač Internet Explorer.
- HiLookVision App / HikConnect - mobilná platforma na systémy Android a iOS, ktorá umožňuje živé sledovanie, prehrávanie záznamov a prijímanie upozornení o udalostiach v rámci systému. Platforma Hik-Connect využíva spojenie cez cloud, čo eliminuje potrebu presmerovania portov na smerovači
Využitie cloudu na nadviazanie spojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - ako na mobilných, tak aj na pevných zariadeniach (PC, notebook).
Účinná kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier od Hikvision využívajú efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v odbore priemyselnej televízie ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu materiálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosovej linky. V porovnaní s predchádzajúcim štandardom H.264, nová technológia umožňuje takmer dvojnásob saving pásma, čo v systémoch CCTV vedie k predĺženiu času archivácie materiálu na disku, zvýšeniu dostupnej priepustnosti sieťového pripojenia a predĺženiu životnosti dátových nosičov. Navyše, rozdiel kvality materiálu videa pri kompresii H.265, v porovnaní s verziou H.264, je prakticky nepostrehnuteľný.
Dôležité: režim kompresie v kamere IPC-B150H sa môže voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Technická špecifikácia:
| IPC-B150H |
| Kamera |
| Snímač | 1/2.7" CMOS Progressive Scan |
| Štandard prenosu | IP |
| Max. rozlíšenie | 5Mpx @2560x1920 |
| Citlivosť | 0.01 Lux (farba, AGC ON), 0 Lux pri IR |
| Čas uzávierky | 1/3 s do 1/100,000 s |
| Režim spomaleného uzávierky | podporovaný |
| Objektív | 2.8 mm (voliteľne 4mm) |
| Uhol nahrávania (horizontálne) | horizontálne FOV 98°, vertikálne FOV 71.7°, diagonálne FOV 127°
|
| Rozsah regulácie hlavy | Pan: 0° do 360°, tilt: 0° do 180°, rotate: 0° do 360° |
| Infra osvetlenie |
| Dosah IR | do 30m |
| Dĺžka vlny IR | 850 nm |
| Kompresia obrazu |
| Kompresia videa | - Hlavný prúd: H.265/ H.264
- Pomocný prúd: H.265/H.264/MJPEG
|
| H.264 | Profil Základný/ Profil Hlavný/ Profil Vysoký |
| H.264+ | Hlavný prúd |
| H.265 | Profil hlavný |
| H.265+ | Hlavný prúd |
| Bitrate videa | 32 Kbps do 8 Mbps |
| Inteligentné funkcie |
| ROI | 1 stály región pre dva prúdy |
| Obraz |
| Hlavný prúd - max. množstvo snímok | - 50Hz: 12.5fps (2560 × 1920), 20fps (2560 × 1440), 25fps (2304 × 1296, 1920 × 1280, 1280 × 720)
- 60Hz: 15fps (2560 × 1920), 20fps (2560 × 1440), 30fps (2304 × 1296, 1920 × 1280, 1280 × 720)
|
| Pomocný prúd - max. množstvo snímok | - 50Hz: 25fps (640 × 480, 640 × 360, 320 × 240)
- 60Hz: 30fps (640 × 480, 640 × 360, 320 × 240)
|
| Funkcie obrazu | BLC, 3D-DNR, AGC |
| Široký dynamický rozsah | WDR 120dB |
| Nastavenia obrazu | Saturácia, expozícia, kontrast, ostrosť, AGC, vyváženie bielej |
| Režim deň/noc | automatické prepínanie / manuálne |
| Sieť |
| Sieťové rozhranie | 1x RJ45 Ethernet 10/100 Mbps self-adaptive |
| Sieťové protokoly | TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, PPPoE, NTP, UPnP, SMTP, SNMP, IGMP, 802.1X, QoS, IPv6 UDP, Bonjour |
| Sieťová pamäť | NAS (NFS, SMB/CIFS) |
| Kompatibilita | ONVIF, ISAPI |
| Vybrané funkcie | Anti-flicker, heartbeat, zrkadlo, ochrana heslom, maska súkromia, vodotlač |
| Súčasný prehľad | do 6 kanálov |
| Spustenie alarmu | Detekcia pohybu, sabotáž videa, neautorizované prihlásenie |
| Počet používateľov / hostiteľov | - do 32 používateľov
- 3 úrovne oprávnení: Administrátor, Operátor, Používateľ
|
| Klientsky softvér | HiLookVision PC Client, HiLookVision App |
| Podporované webové prehliadače | IE10+, Chrome 57.0+, Firefox 52.0+ |
| Všeobecné |
| Napájanie | - 12 VDC
- PoE (802.3af, trieda 3)
|
| Odber energie | - 12 VDC, 0.4A, Max: 5W
PoE: (802.3af, 36V do 57V), 0.2A do 0.15A, Max: 6.5W |
| Materiál | metal + plast |
| Trieda tesnosti | IP67 |
| Teplota prevádzky / prípustná vlhkosť | - -30 °C do 60 °C
- <95% (bez kondenzácie)
|
| Rozmery | 186.3 mm × 71.4 mm × 66.7 mm |
| Hmotnosť | 270g |
