HWI-D140H - Klenbová kamera IP, 4Mpx, IR30m, IK10 - Hikvision Hiwatch

Podrobný popis

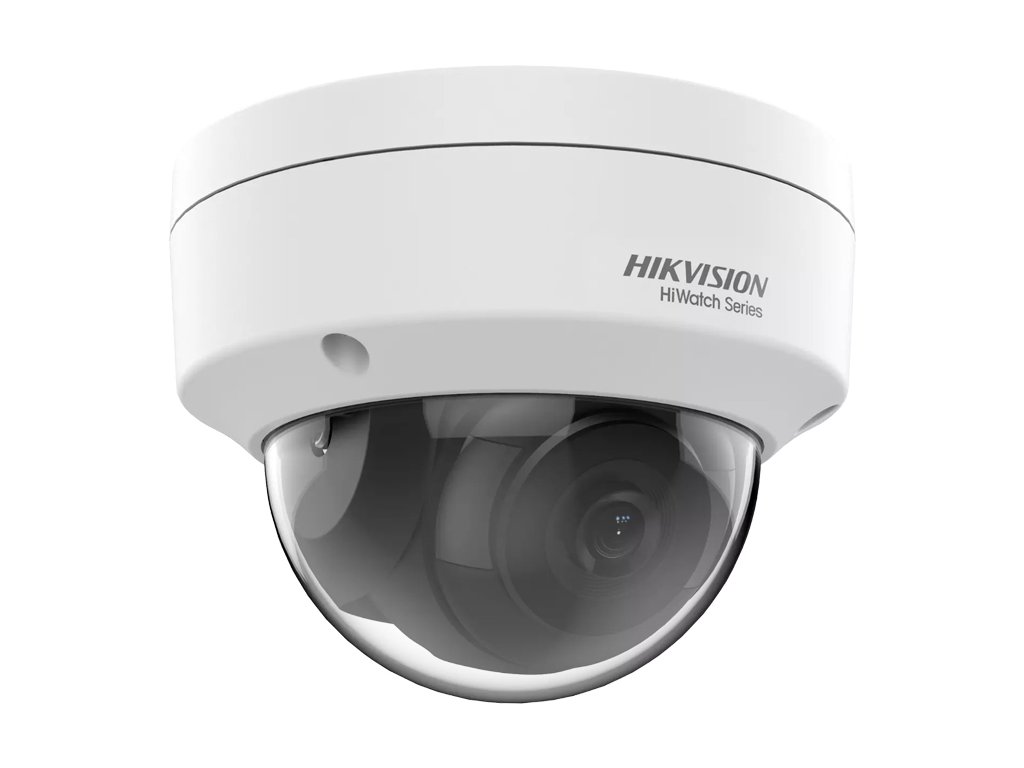

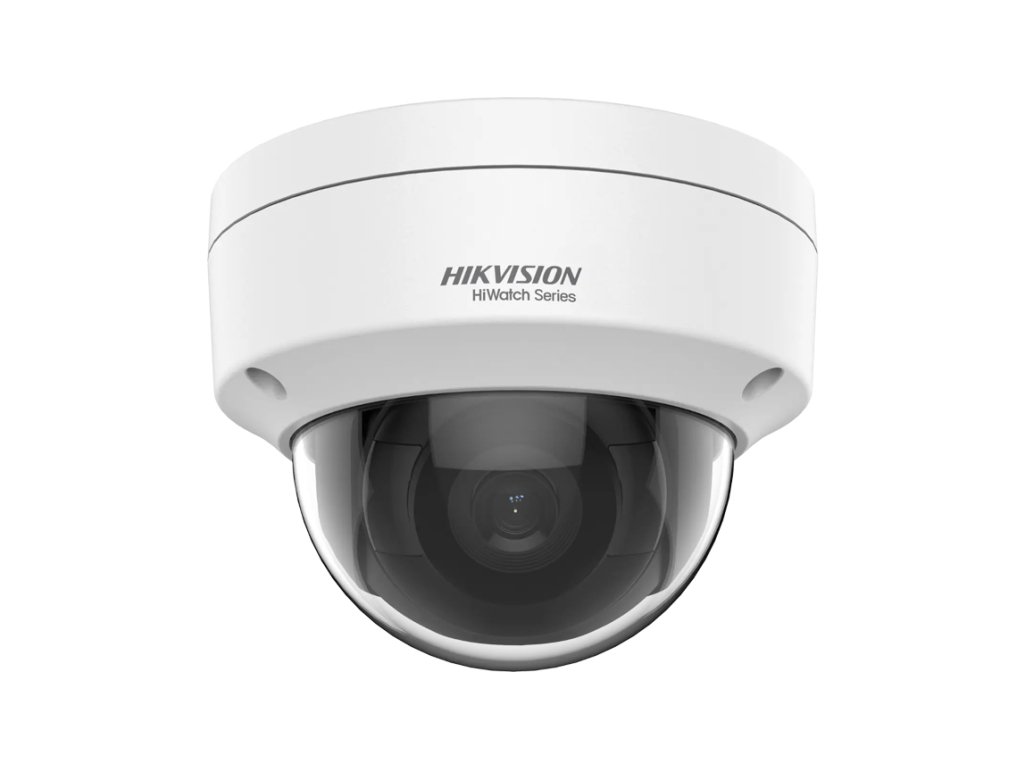

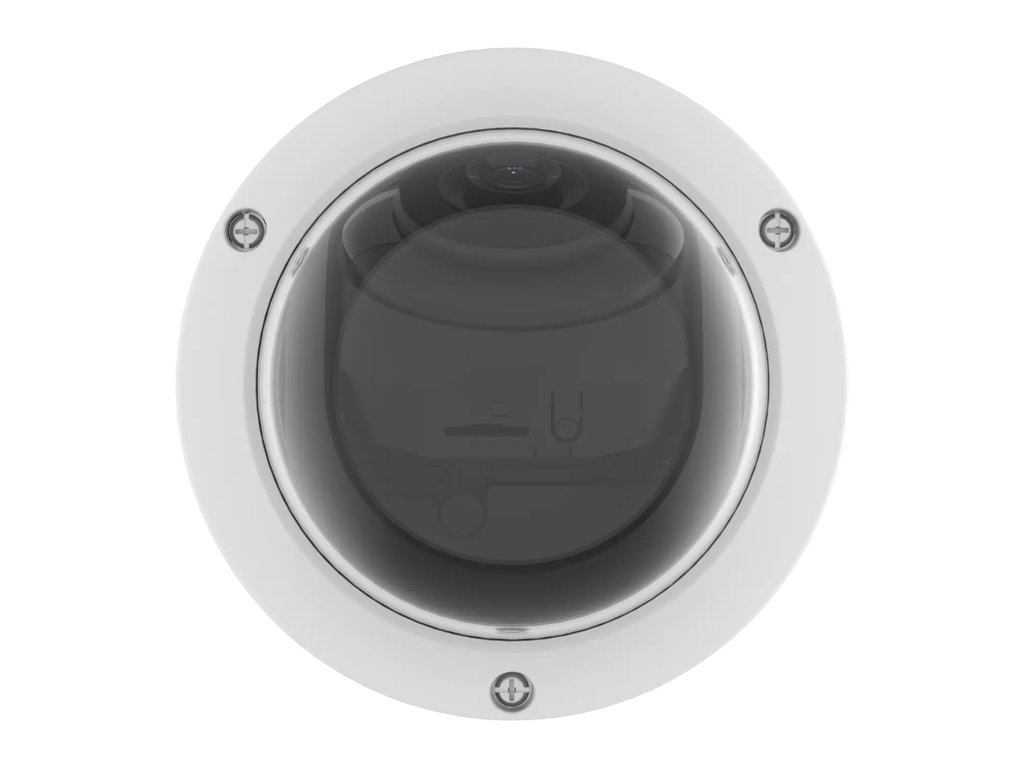

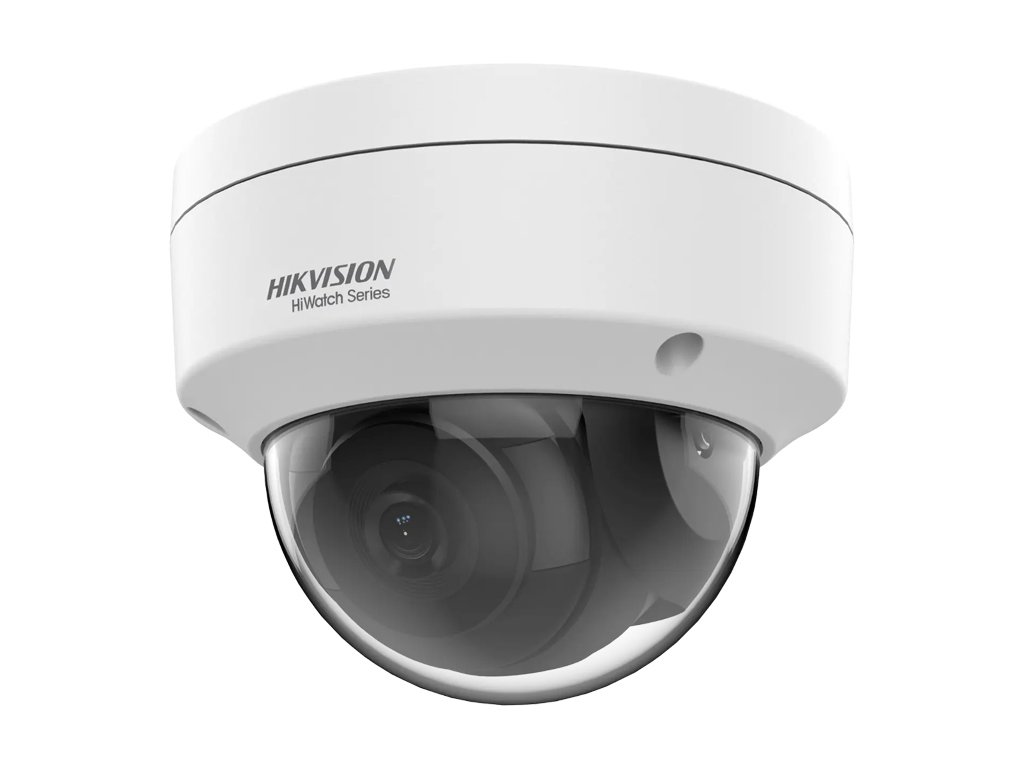

IP kamera HWI-D140H - Hikvision Hiwatch

Vandaluvzdorná kamera HWI-D140H je sieťový model, prispôsobený na prácu v systémoch monitoringu IP CCTV. Zariadenie je súčasťou série Hiwatch a zároveň vlajkovým modelom vandaluvzdorných kamier z tejto produktovej línie.

Kamera je vybavená 4-megapixelovým CMOS snímačom a pevným objektívom 2.8mm a infračerveným osvetľovačom IR (30m). Okrem toho, vďaka funkciám WDR (Široký Dynamický Rozsah), DNR (Digitálne Zníženie Šumu) a BLC (Kompensácia Protisvetla) zostáva nahrávaný obraz plynulý a bez rušivých vplyvov vyvolaných kolísajúcimi úrovňami osvetlenia okolo kamery.

Vandaluvzdornosť tohto modelu zaručuje kryt (IK10, IP67) vyrobený z materiálu (polykarbonátu) a kovu.

Technické parametre:

• Snímač 1/3" CMOS 4 Mpx Progressive Scan
• Rozlíšenie 2560x1440 True 2.5k
• Objektív: 2.8mm
• Prepínač deň/noc
• Funkcia EXIR 2.0 s osvetľovačom Smart IR30 m
• Filter ICR
• Napájanie PoE
• Kódovanie H.265+, H.265, H.264+, H.264
• Trieda ochrany IP67
• Ochrana proti nárazom IK10
• Funkcie WDR, 3D-DNR, BLC
• Automatická vyváha bielej (AWB)
• Dvojitý prúd: Áno
• Kryt vandaluvzdorný
• Napájanie 12VDC; max. odber 7W (PoE)
• Materiál: kov+materiál

Obr.1 Rozmery kamery HWI-D140H

Široký uhol nahrávania

Objektív 2.8mm

Využívaný v kamere snímač CMOS o veľkosti 1/3 palca a objektív s pevnou ohniskovou vzdialenosťou 2.8mm umožňujú dosiahnuť široký uhol pozorovania až do cca 100° horizontálne. Tak široký uhol pozorovania robí prezentovanú kameru ideálnou na realizáciu náhľadu a nahrávania celkových udalostí v oblasti monitorovaného objektu.

Širokouhlé modely, vybavené objektívom s pevnou ohniskovou vzdialenosťou 2.8mm, sú najčastejšie používanými verziami kamier v inštaláciách priemyselnej televízie, vzhľadom na univerzálnosť a vysokú kvalitu dodávaného video materiálu.

Obr. 2 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")

Vandaluvzdorný kryt

Trieda odolnosti IK10

Kryt zariadenia je vyrobený z odolného polykarbonátu s triedou mechanickej odolnosti IK10, čím robí celok konštrukcie odolným proti nárazom s energiou až 20J (napr. úder kladivom s hmotnosťou 5kg z výšky 0.4m). Táto vlastnosť je obzvlášť dôležitá v prípade inštalácie kamery na miestach, kde existuje riziko výskytu vandalizmu. Najčastejšími lokalitami, kde sa kamera využíva, sú zastávky, stanice, podchody a verejné športové objekty.

Plná viditeľnosť v noci

Technológia EXIR

Kamery z novej série Hiwatch majú integrované infračervené osvetľovače umožňujúce efektívne nahrávanie obrazu, dokonca aj v podmienkach úplného nedostatku osvetlenia v okolí. Ďalej boli infračervené vysielače vyrobené v technológii EXIR, dosahujúce rozloženie osvetlenia scény s charakterom obdlžníka - to znamená, že vysielače EXIR osvetľujú scénu oveľa rovnomernejšie ako štandardné osvetľovače, čo sa odráža na zvyšovaní úrovne viditeľnosti detailov na nahrávanom obraze.

Ďalšou výhodou osvetľovačov v kamerách Hiwatch je použitie čierneho skla (tzv. Black Glass), ktoré účinne skrýva infračervené diódy a prispieva k estetickým hodnotám kamery.

Obr. 3 Tradičný IR osvetľovač (vľavo), EXIR osvetľovač (vpravo)

Napájanie cez PoE

Prenos dát a napájania jedným káblom

Priemyselná kamera HWI-D140H môže byť napájaná dvoma spôsobmi - klasicky cez 12VDC zásuvku a priamo cez kábel UTP s využitím technológie Power over Ethernet (PoE). Napájanie prostredníctvom PoE môže byť realizované priamo prostredníctvom Switchu alebo Injector PoE. Medzi výhody, ktoré prináša použitie štandardu PoE, patria:

• skrátený čas a náklady na inštaláciu vďaka zjednodušenej štruktúre káblovania
• nie je potrebné inštalovať dodatočné zdroje
• možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)

Diaľková konfigurácia a obsluha

Pripojenie P2P cez cloud

Na realizáciu pripojenia k sieti kamera využíva štandardný Ethernetový interfejs (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfigurovať prácu, meniť parametre obrazu a umožňuje živý náhľad a prehrávanie záznamov (kamery so slotom microSD). Realizácia samotného pripojenia môže byť realizovaná na troch rôznych platformách:

• program iVMS-4200 a iVMS-5200 - špeciálny softvér na správu video monitoringu, umožňujúci pokročilé úpravy celého systému a správu parametrov detekcie udalostí a inteligentnú analýzu obrazu
• internetový prehliadač WEB - umožňuje rýchle spojenie s využitím IP adresy kamery, poskytujúc prístup k všetkým funkčnostiam zariadenia. Pre systémy Hikvision sa odporúča používanie prehliadača Internet Explorer.
• mobilná aplikácia Hik-Connect - mobilná platforma pre systémy Android a iOS, ktorá poskytuje možnosť živého náhľadu, prehrávanie záznamov a prijímanie upozornení na udalosti v rámci systému. Platforma Hik-Connect využíva pripojenie cez cloud, čo eliminuje potrebu smerovania portov na routeri

Využitie cloudu na pripojenie medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - na zariadeniach mobilných ako aj stacionárnych (PC, Laptop).

Efektívna kompresia dát

Kodek H.265/ HVEC

Nové modely sieťových kamier od Hikvision využívajú efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v priemysle systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu videomateriálov s vysokým rozlíšením (4K) bez nadmerného zaťaženia prenosového kanála. V porovnaní s predchádzajúcim štandardom H.264, nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo v CCTV systémoch znamená predĺženie doby archivácie materiálu na disku, zvýšenie dostupnej priepustnosti sieťového kanálu a predĺženie životnosti dátových nosičov. Okrem toho, rozdiel v kvalite videomateriálu pri kompresii H.265, v porovnaní s verziou H.264, je prakticky nepozorovateľný.

Dôležité: režim kompresie v kamere HWI-D140H sa dá ľahko prepínať medzi H.265 a H.264, čo umožňuje jej prácu s rekordérmi nepodporujúcimi kompresiu HVEC.

Technická špecifikácia:
