Podrobný popis

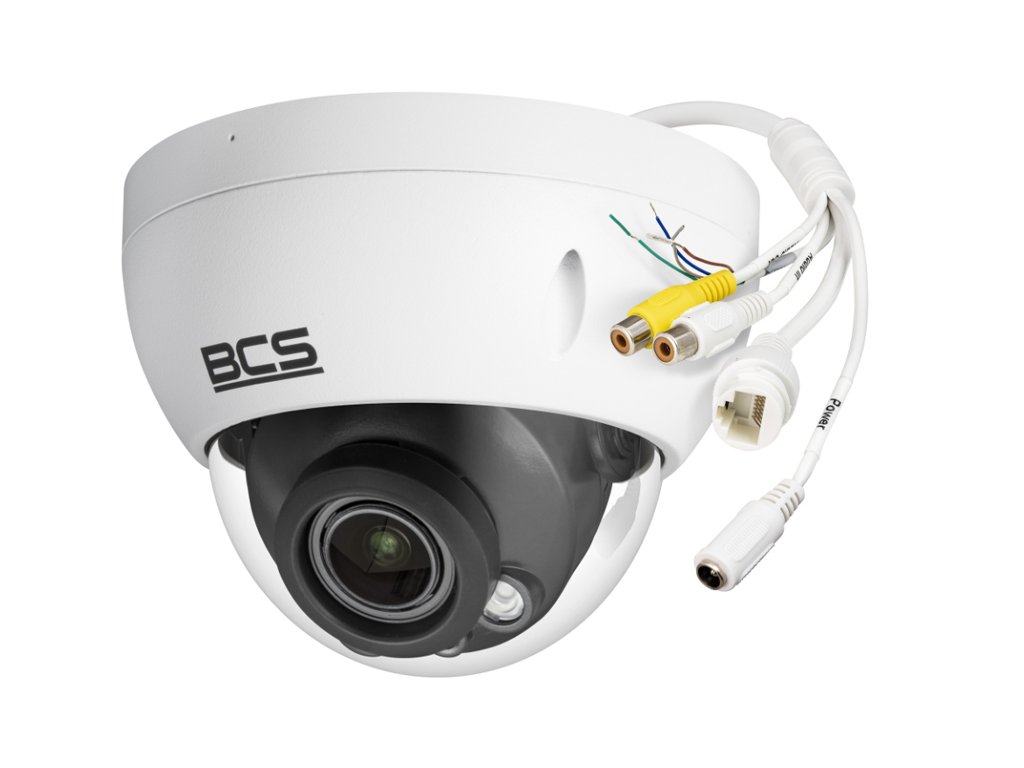

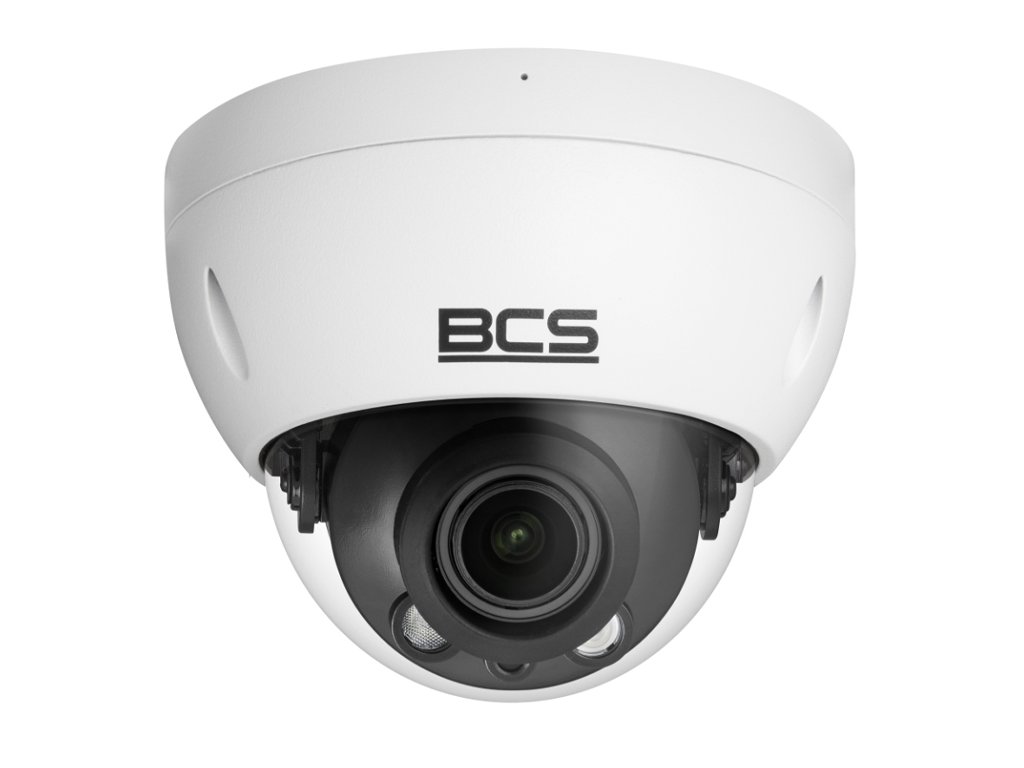

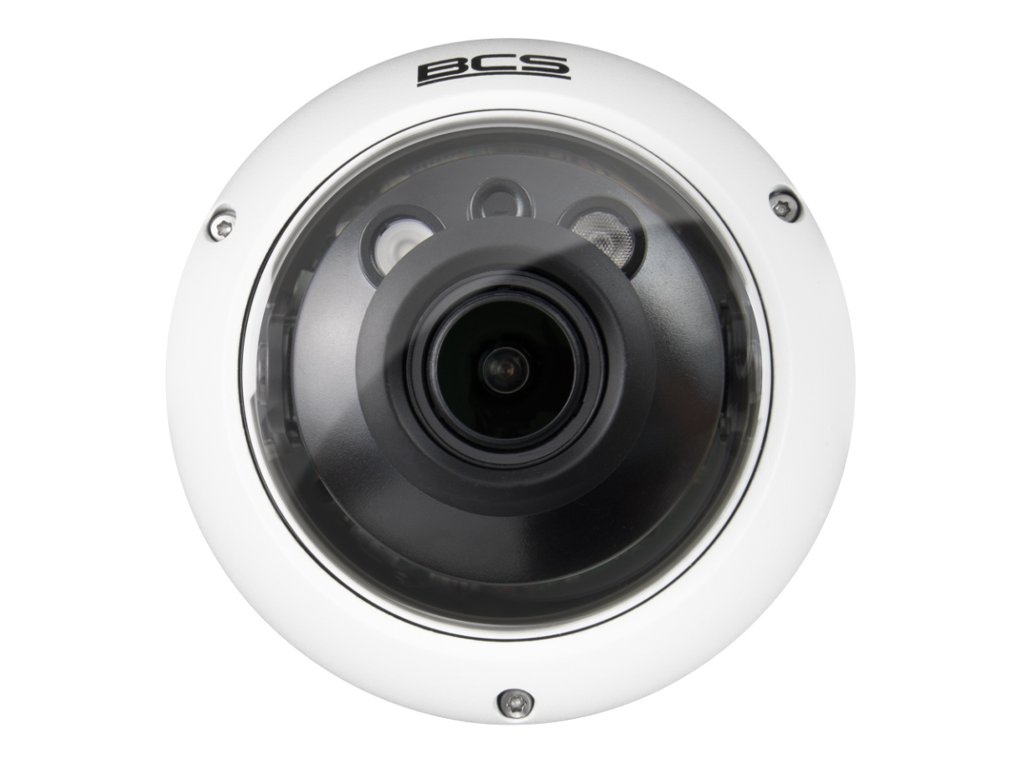

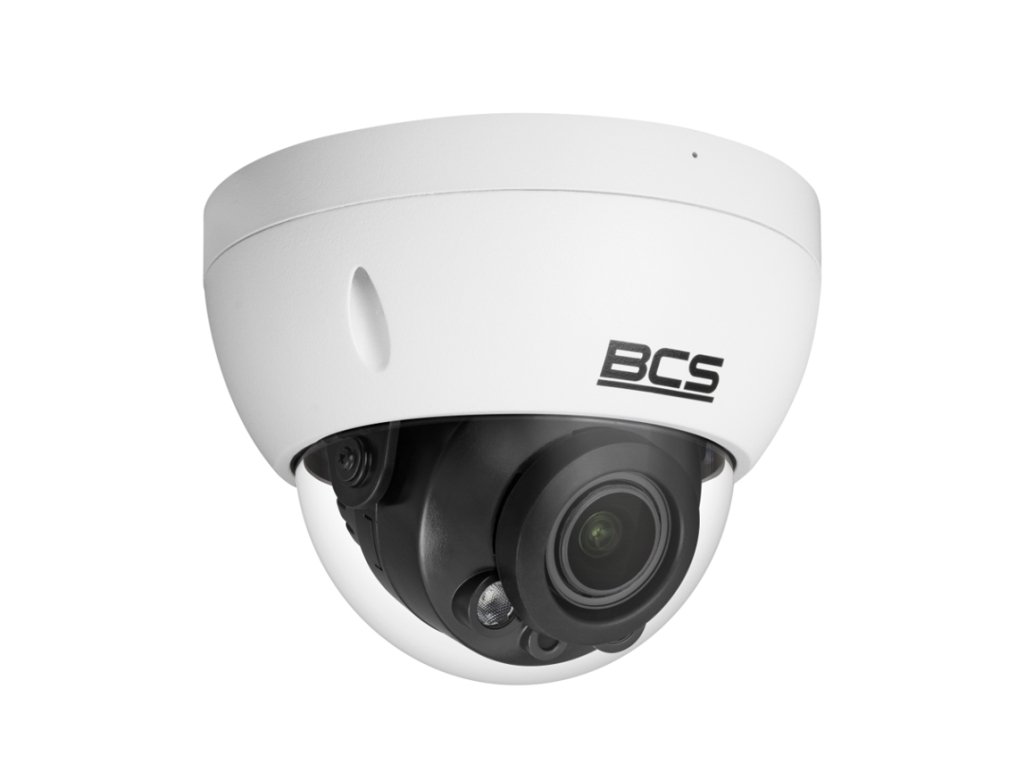

Kamera kupolová IP BCS-L-DIP45VSR4-Ai1(2) - BCS
Model BCS-L-DIP45VSR4-Ai1(2) je kamera fungujúca v systéme IP s variabilným ohniskom 2.7-13.5mm. Kamera má snímač 1/2.7” CMOS, ktorý pracuje v rozlíšení 2960×1688(5Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery vyťažuje viac detailov z kontrastného pozorovacieho plánu.
Zariadenie má tiež vstavaný IR reflektor s dosahom do 40m. Skrinka kamery bola vytvorená v štandarde IP67 a IK10 , čo jej zabezpečuje úplnú ochranu pred prienikom prachu a ochranu pred prienikom vody, ako aj ochranu pred mechanickým poškodením. Kamera je napájaná napätím 12V DC alebo cez PoE (802.3af).
Technické parametre:
- Snímač 1/2.7" CMOS
- Rozlíšenie: 2960×1688(5Mpx)
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Variabilný objektív: 2.7-13.5mm
- IR osvetlenie: Áno, dosah do 40m
- Funkcie obrazu: AGC, AES, AWB, BLC, HLC, 3D DNR
- Funkcia rozšírenej dynamiky: Áno, WDR 120dB
- Vybrané inteligentné funkcie Ai : Vniknutie do oblasti, prekročenie čiary, klasifikácia objektu človek/vozidlo
- SMD: Áno, SMD+
- Vstavaný mikrofón: Áno
- Audio vstup/výstup: 1/1
- Alarmový vstup/výstup: 1/1
- Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
- Ukladanie: FTP, SFTP, NAS
- Slot microSD: Áno, karta do 256GB
- Trieda krytia: IP67
- Trieda mechanickej odolnosti: IK10
- Prevádzková teplota: -30°C do +60°C
- Napájanie: 12V DC alebo PoE(802.3af)
- Rozmery: ?122×93.4mm
- Hmotnosť: 0.5 kg
Regulovaný uhol nahrávania
Variabilný objektív 2.7-13.5mm
Použitý v kamere BCS snímač CMOS v rozmere 1/2.7" palca a objektív s variabilnou ohniskovou vzdialenosťou 2.7-13.5mm umožňujú dosiahnuť regulovaný uhol pozorovania od cca 113° do cca 31° v horizontále. Takáto konštrukcia optiky kamery zabezpečuje, že prezentovaný model je ideálne prispôsobený na realizáciu prehľadu všetkých udalostí v rámci pozorovanej scény. Zároveň vďaka vysokej rozlišovacej schopnosti snímača - 2960 x 1688p - zariadenie zabezpečuje veľmi dobré prenosy detailov a možnosť podrobnej analýzy obsahu nahrávok prostredníctvom 16-násobného digitálneho zoomu.
Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera BCS-L-DIP45VSR4-Ai1(2), tak ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez krútené páry UTP s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez switch alebo PoE injektor.
Medzi výhody plynúce z použitia štandardu PoE patrí:
- skrátený čas a znižené náklady na inštaláciu vďaka zjednodušenému štruktúre kabeláže
- nezáväznosť na inštaláciu dodatočných napájacích zdrojov
- možnosť napájaní kamier na vzdialenosť až do 250m (režim EXTEND)
Obr. 4 Zásada fungovania napájania PoE
Účinná kompresia dát
Štandard H.265/ HVEC
Nové modely sieťových kamier BCS Line využívajú na kompresiu video materiálu účinný kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti systémov priemyselného videa ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu materiálov videa s vysokým rozlíšením (4K) bez nadmerného zaťažovania prenosového kanála. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu šírky pásma, čo v systémoch monitorovania CCTV vedie k predĺženiu doby archivácie materiálu na disku, zvýšeniu dostupnej priepustnosti prenosovej linky a predĺženiu životnosti dátových nosičov. Navyše, rozdiel v kvalite video materiálu pri kompresii H.265, v porovnaní s verziou H.264, je prakticky nepostrehnuteľný.
Obr. 5 Rozdiely medzi účinnosťou kompresie H.265 a H.254
Dôležité: Režim kompresie v kamere BCS-L-DIP45VSR4-Ai1(2) je možné voľne prepínať medzi H.265 a H.264, čo umožňuje jej prácu so záznamníkmi nepodporujúcimi kompresiu HVEC.
Diaľkové ovládanie a prehľad
Pripojenie P2P a VMS
Realizácia pripojenia k sieti v kamere je možná prostredníctvom vstavaného ethernetového pripojenia (self-adaptive). Toto pripojenie umožňuje konfiguráciu prace, modifikáciu parametrov obrazu ako aj prehľad naživo a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB Server'a, určeného programu typu VMS alebo mobilnej aplikácie na zariadenia so systémom Android alebo iOS. Séria BCS Line využíva na diaľkové pripojenie nasledujúce platformy:
- Program VMS; BCS Manager alebo Smart PSS - určený softvér na správu videomonitoringu, umožňujúci pokročilé modifikácie celého systému, synchronizované prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
- Internetový prehliadač WEB - umožňuje rýchle nadviazanie spojenia s využitím IP adresy zariadenia, zabezpečuje prístup k plnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, podporujúci tzv. plugin Active-X, potrebný na získanie video streamu z kamery.
- Mobilná aplikácia BCS - mobilná platforma na systémy Android a iOS, poskytujúca možnosť prehľadu naživo, prehrávania nahrávok a prijímania upozornení na udalosti v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čím eliminuje potrebu preposielania IP adries na routeri.
Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, umožňujúcim pripojenie kamier k NVR rekordérom a softvérom VMS iných výrobcov.
Technická špecifikácia:
| BCS-L-DIP45VSR4-Ai1(2) |
|---|
| Kamera |
| Snímač | 1/2.7” CMOS |
Systém skenovania
| Pokrokové skenovanie |
| Max. rozlíšenie | 2960 x 1688(5Mpx) |
| RAM/ROM | 256MB/128MB |
| Citlivosť | 0.007Lux(Color,F1.5,30IRE),0.0007Lux(B/W,F1.5,30IRE) 0Lux(IR) |
Pomer S/N
| 56dB |
| Závierka | Automatická / manuálna 1/3~1/100000s |
| Variabilný objektív | 2.7-13.5mm |
| Uhol pohľadu | H: 113°~31° V: 58°~18° D: 138°~36° |
| IR osvetlenie | Áno, dosah do 40m |
Rozlíšenie
| 5M(2960×1668) / 4M(2880×1620)(2688×1520)(2560×1440) / 3M(2304×1296)(2048×1536) /2M(1920×1080) / 720P(1280×720) /D1(704×576/704×480) / CIF(352×288/352×240) |
| Kompresia | H.265+ / H.265 / H.264+ / H.264 / MJPEG |
Rýchlosť hlavného streamu
| 2960×1688(1~20kl/s),2688×1520(1~25kl/s) |
| Rýchlosť druhého streamu | 704×576(1~25kl/s) 704×480(1~30kl/s) |
| Bitrate | H.264: 32 Kbps~8192 Kbps H.265: 12 Kbps~8192 Kbps |
| Digitálny zoom | 16x |
Optický zoom
| 5x |
| Funkcie obrazu |
| AGC | Automatické/rucne |
AWB (biely vyváženie)
| Automatické/rucne |
| BLC | Áno |
| HLC | Áno |
AES
| Áno |
| Široký dynamický rozsah | Áno, WDR 120dB
|
| Redukcia šumu | 3D DNR
|
Detekcia pohybu
| 4 oblasti (nastavenie: veľkosť, umiestnenie, citlivosť, prah) |
| Masky súkromia | 4 |
| Inteligentné funkcie Ai |
| Vstavané inteligentné funkcie | Vstavané inteligentné algoritmy rozpoznávania a analýzy obrazu |
| Perimetrická ochrana | Vniknutie do oblasti, prekročenie čiary |
| Rozpoznávanie objektov | Rozpoznávanie osoba/vozidlo mechanické pre vniknutie do oblasti, prekročenie čiary znižuje falošné alarmy |
| SMD | Áno, SMD+ |
| Audio & Alarm |
Kompresia audia
| G.711A / G.711Mu / G.726 / PCM |
| Mikrofón | Áno |
| Audio vstup/výstup | 1/1 |
| Alarmový vstup/výstup | 1/1 |
| Sieť |
| Sieťové pripojenie | RJ-45 10/100 Mbps |
| Protokoly | IPv4, IPv6, HTTP, TCP, UDP, ARP, RTP, RTSP, RTCP, RTMP, SMTP, FTP, SFTP, DHCP, DNS, DDNS, QoS, UPnP, NTP, Multicast, ICMP, IGMP, NFS, PPPoE, Boujour |
| Kompatibilita | ONVIF(S/G/T) |
| Diaľková podpora | Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android) |
| Ukladanie | FTP, SFTP, NAS |
| Všeobecné |
Slot pre pamäťovú kartu
| Áno, microSD karta do 256GB |
| Trieda krytia | IP67 |
| Trieda mechanickej odolnosti | IK10 |
| Napájanie | 12V DC / PoE(802.3af) |
Príkon
| <7.4W |
| Prevádzková teplota | -30 °C do 60 °C |
| Prípustná vlhkosť | 10~95%RH |
| Rozmery | ?122×93.4mm |
| Hmotnosť | 0,5 kg |
