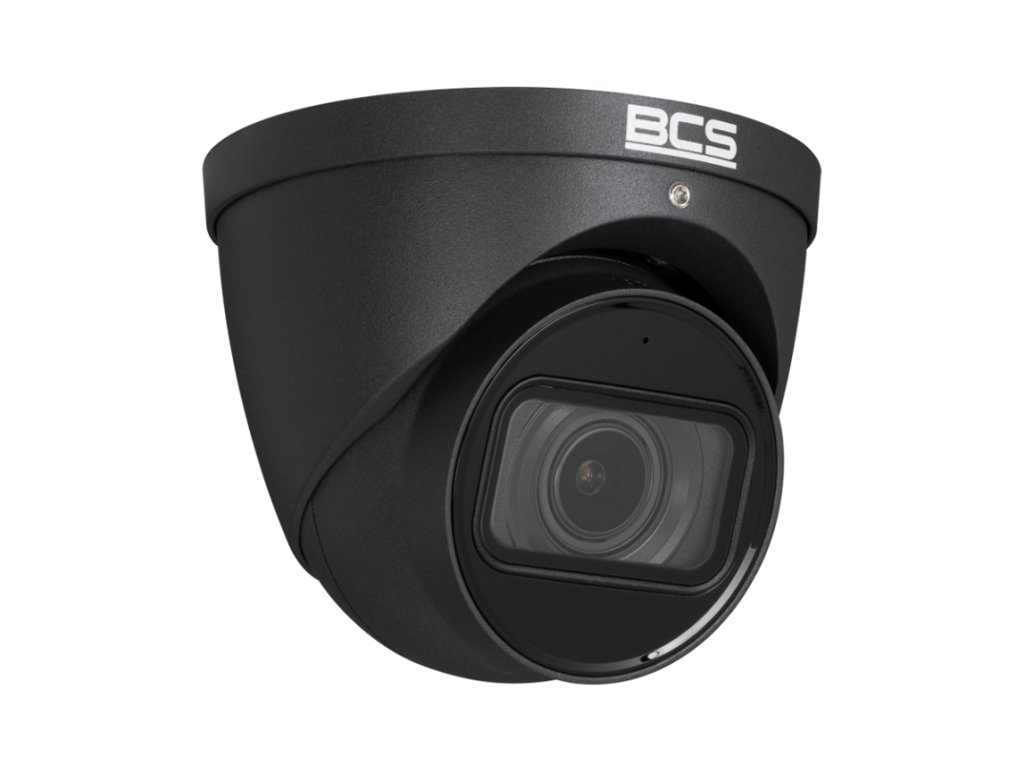

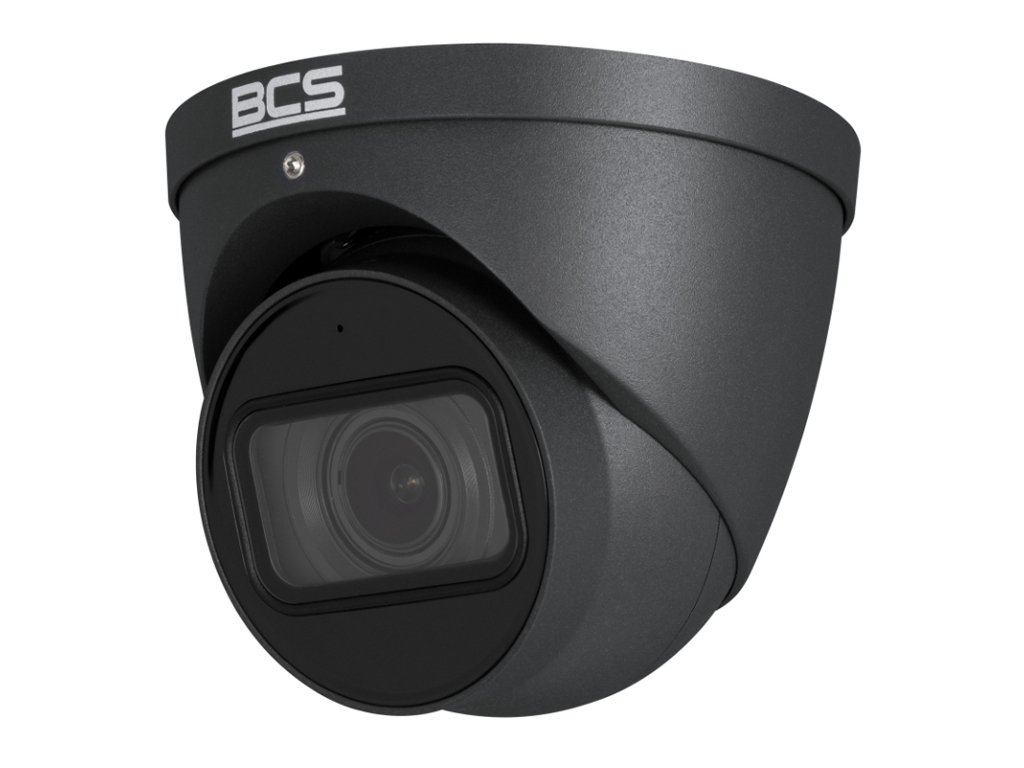

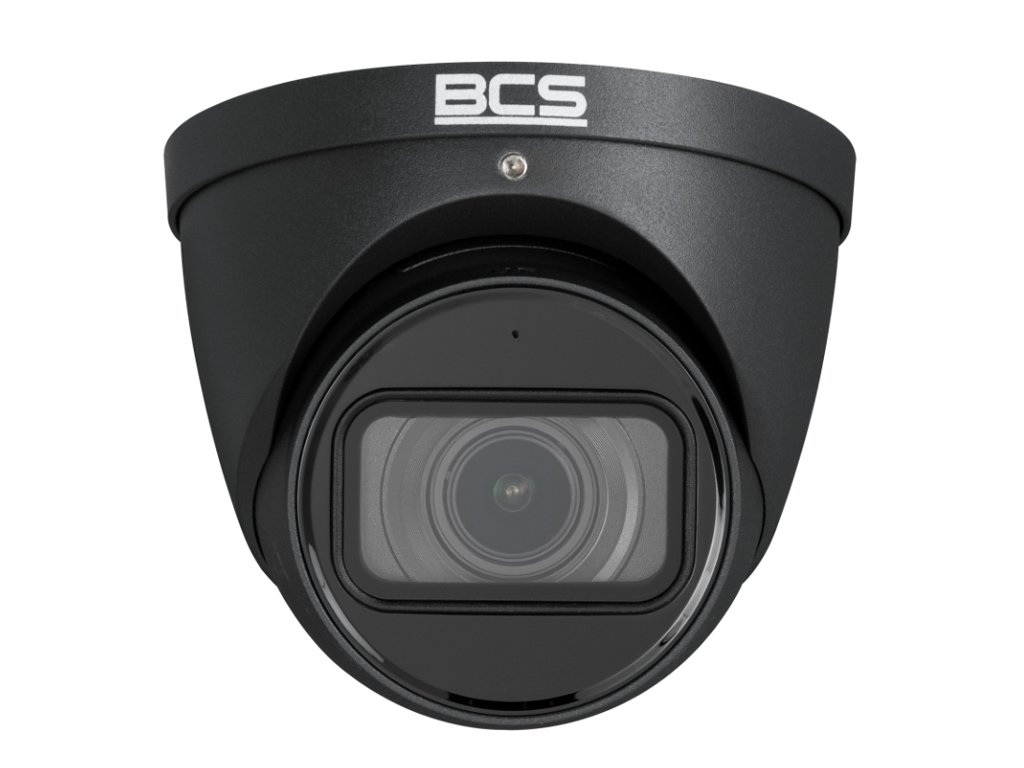

Kamera kopulová IP BCS-L-EIP55VSR4-Ai-G - BCS
Model BCS-L-EIP55VSR4-Ai1-G je kamera fungujúca v systéme IP s variabilným ohniskom 2.7-13.5mm. Kamera má snímač 1/2.7” CMOS, ktorý pracuje v rozlíšení 2960×1688(5Mpx). Kompresia dát zariadenia funguje v štandardoch H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery ťaží z väčšieho množstva detailov z kontrastného pozorovacieho plánu.
Zariadenie má tiež integrovaný prísvit IR s dosahom až do 40m. Kryt kamery je vyrobený v štandarde IP67 , čo zabezpečuje jej úplnú ochranu pred vnikaním prachu a vodou. Kamera je napájaná napätím 12V DC alebo cez PoE (802.3af).
Technické parametre:
- Snímač 1/2.7" CMOS
- Rozlíšenie: 2960×1688(5Mpx)
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Variabilné ohnisko: 2.7-13.5mm
- IR reflektor: Áno, dosah do 40m
- Funkcie obrazu: AGC, AES, AWB, BLC, HLC, 3D DNR, EIS, Defog
- Funkcia rozšírenej dynamiky: Áno, WDR 120dB
- Vybrané inteligentné funkcie Ai : Vniknutie do oblasti, prekročenie čiary, klasifikácia objektu človek/vozidlo
- SMD: Áno, SMD 4.0
- Integrovaný mikrofón: Áno
- Ovládanie: Web Service, CMS BCS Manager (Windows/Linux/MAC), mobilná aplikácia(iOS, android)

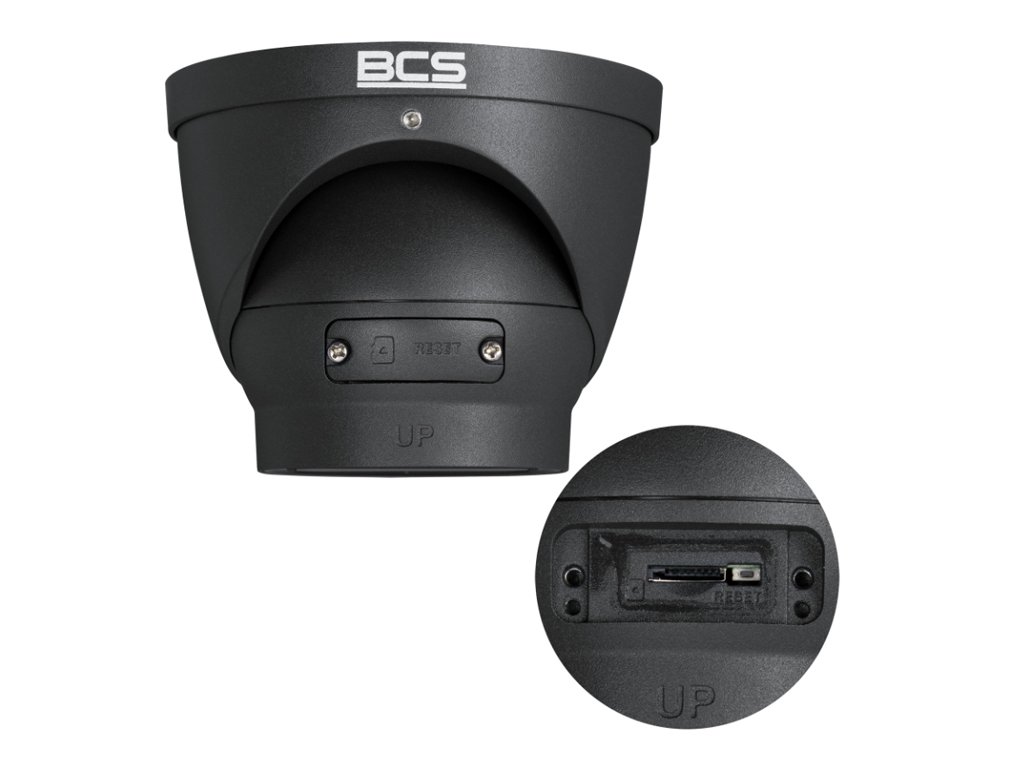

- Slot microSD: Áno, karta do 256GB
- Farba: Grafitová
- Trieda krytia: IP67
- Prevádzková teplota: -30°C do +60°C
- Napájanie: 12V DC alebo PoE(802.3af)
- Hmotnosť: 0.75 kg
- Rozmery: ?122×108.3mm
Regulovaný uhol nahrávania
Variabilný objektív 2.7-13.5mm
Použitý senzor CMOS v kamere BCS v rozmere 1/2.7" palca a objektív s variabilnou ohniskovou vzdialenosťou 2.7-13.5mm umožňuje dosiahnuť regulovaný uhol pozorovania od cca 99° do cca 28° na horizontále. Taká konštrukcia optiky kamery robí z predloženého modelu ideálne riešenie pre realizáciu prehľadu všetkých udalostí v rámci sledovanej scény. Zároveň vďaka vysokému rozlíšeniu snímača - 2960 x 1688p - zariadenie zabezpečuje veľmi dobré zachytenie detailov a možnosť podrobnej analýzy obsahu nahrávok prostredníctvom 16-násobného digitálneho zoomu.
Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Napájanie cez PoE
Prenos dát a napájanie jedným káblom
Priemyselná kamera BCS-L-EIP55VSR4-Ai1-G, ako väčšina moderných kamier IP, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez krútenú dvojlinku UTP pomocou technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez switch alebo injektor PoE.
Medzi výhody, ktoré vyplývajú z využitia štandardu PoE, patrí:
- skrátený čas a znižené náklady inštalácie vďaka zjednodušenej štruktúre kabeláže
- žiadna potreba inštalovať dodatočné napájače
- možnosť napájania kamier na vzdialenosť až do do 250m (režim EXTEND)
Obr. 4 Princíp fungovania napájania PoE
Efektívna kompresia dát
Štandard H.265/ HVEC
Nové modely sieťových kamier BCS Line využívajú na kompresiu video materiálu efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený v odpovedi na potrebu prenosu materiálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobné úspory pásma, čo v systémoch monitorovania CCTV znamená predĺženie času archivácie materiálu na disku, zvýšenie dostupnej priepustnosti prenosového spojenia a predĺženie životnosti médií. Navyše, rozdiel kvality video materiálu v kompresii H.265 v porovnaní s verziou H.264 je prakticky nepostrehnuteľný.
Obr. 5 Rozdiely medzi efektívnosťou kompresie H.265 a H.254
Dôležité: režim kompresie v kamere BCS-L-EIP55VSR4-Ai1-G je možné voľne prepínať medzi H.265 a H.264, čo umožňuje jej prácu s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Diaľkové ovládanie a náhľad
Pripojenie P2P a VMS
Realizácia pripojenia k sieti v kamere je možná prostredníctvom zabudovanej Ethernetovej linky (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a náhľad naživo a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB Server'a, určeného programu typu VMS alebo mobilnej aplikácie na zariadenia so systémom Android alebo iOS. Séria BCS Line využíva na vzdialené pripojenie nasledujúce platformy:
- Program VMS; BCS Manager alebo Smart PSS - určený softvér na správu vizuálnych monitorovacích systémov, ktorý umožňuje pokročilé modifikácie celého systému, synchronizované prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
- Webový prehliadač WEB - umožňuje rýchle nadviazanie spojenia pomocou adresy IP zariadenia, poskytujúc prístup ku všetkým funkciám zariadenia. Pre systémy BCS je odporúčané používať prehliadač Internet Explorer, podporujúci tzv. plugin Active-X, nevyhnutný na získanie video streamu z kamery.
- Mobilná aplikácia BCS - mobilná platforma na systémy Android a iOS, ktorá umožňuje živé náhľady, prehrávanie nahrávok a prijímanie upozornení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie prostredníctvom cloudu P2P, čo eliminuje potrebu preposielania IP adries na routeri.
Dôležitou vlastnosťou kamier BCS z línie Line je kompatibilita s otvoreným protokolom ONVIF, ktorá umožňuje pripojenie kamier k rekordérom NVR a programom VMS iných výrobcov.
Technická špecifikácia:
| BCS-L-EIP55VSR4-Ai1-G |
| Kamera |
| Snímač | 1/2.7” CMOS |
Systém skenovania
| Pokrokové skenovanie |
| Maximálne rozlíšenie | 2960 x 1688(5Mpx) |
| RAM/ROM | 512MB/128MB |
| Citlivosť | 0.005Lux(Color,F1.5,30IRE),0.0005Lux(B/W,F1.5,30IRE) 0Lux(IR) |
Pomer S/N
| 56dB |
| Závierka | Auto / manuálne 1/3~1/100000s |
| Variabilný objektív | 2.7-13.5mm |
| Uhol pohľadu | H: 99°~28° V: 71°~21° D: 134°~35° |
| IR reflektor | Áno, dosah do 40m |
Rozlíšenie
| 5M(2960×1668) / 4M(2880×1620)(2688×1520)(2560×1440) / 3M(2304×1296)(2048×1536) /2M(1920×1080) / 720P(1280×720) /D1(704×576/704×480) / CIF(352×288/352×240) |
| Kompresia | H.265+ / H.265 / H.264+ / H.264 / MJPEG |
Hlavná prenosová rýchlosť
| 2880×1620(1~20kl/s), 2960×1668(1~20kl/s),2688×1520(1~25/30kl/s) |
| Druhá prenosová rýchlosť | 704×576(1~25kl/s) 704×480(1~30kl/s) |
| Bitrate | H.264: 3 Kbps~8192 Kbps H.265: 3 Kbps~8192 Kbps |
| Digitálny zoom | 16x |
Optický zoom
| 5x |
| Funkcie obrazu |
| AGC | Auto/ručne |
AWB (biele vyváženie)
| Auto/ručne |
| BLC | Áno |
| HLC | Áno |
AES
| Áno |
| EIS | Áno |
| Široký dynamický rozsah | Áno, WDR 120dB
|
| Redukcia šumu | 3D DNR
|
| Defog | Áno |
Detekcia pohybu
| 4 oblasti (nastavenie: veľkosť, umiestnenie, citlivosť, prah) |
| Masky súkromia | 4 |
| Inteligentné funkcie Ai |
| Integrované inteligentné funkcie | Integrované inteligentné algoritmy rozpoznávania a analýzy obrazu |
| Perimetrická ochrana | Vniknutie do oblasti, prekročenie čiary |
| Rozpoznávanie objektov | Rozpoznávanie osoby/vozidla mechanického pre vniknutie do oblasti, prekročenie čiary znižuje falošné vyvolanie alarmu |
| SMD | Áno, SMD 4.0 |
| Zvuk |
Kompresia zvuku
| G.711A / G.711Mu / G.723 / G.726 / PCM |
| Mikrofón | Áno |
| Sieť |
| Sieťové pripojenie | RJ-45 10/100 Mbps |
| Protokoly | IPv4, IPv6, HTTP, TCP, UDP, ARP, RTP, RTSP, RTCP, RTMP, SMTP, FTP, SFTP, DHCP, DNS, DDNS, QoS, UPnP, NTP, Multicast, ICMP, IGMP, NFS, SAMBA, PPPoE, SNMP |
| Kompatibilita | ONVIF(S/G/T) |
| Diaľkové ovládanie | Web Service, CMS BCS Manager (Windows/Linux/MAC), mobilná aplikácia(iOS, android) |
| Všeobecné |
Slot na pamäťovú kartu
| Áno, karta microSD do 256GB |
| Trieda krytia | IP67 |
| Napájanie | 12V DC / PoE(802.3af) |
Spotreba energie
| <10.2W |
| Prevádzková teplota | -30 °C do 60 °C |
| Povolená vlhkosť | 10~95%RH |
| Materiál krytu | Kov |
| Farba krytu | Grafit |
| Rozmery | ?122×108.3mm |
| Hmotnosť | 0,75 kg |
