Podrobný popis

GPRS-A LTE je univerzálny monitorovací modul firmy SATEL, ktorý je vybavený GSM telefónom podporujúcim prenos dát v technológii LTE. Zariadenie môže pracovať ako systém signalizácie vlámania a lúpeže, ale aj ako systém automatizácie. Vykonáva monitorovanie z ústredne bezpečnostných signalizácií do monitorovacej stanice a informuje príslušné osoby o vybraných udalostiach. Zariadenie využívajúc vstupy analógových senzorov môže sledovať prácu ľubovoľných senzorov merajúcich rôzne fyzikálne veličiny a informovať o prekročení definovaných prahových hodnôt. Modul má možnosť overiť stav účtu na SIM kartách a nastaviť oznámenia o prekročení minimálnej sumy.

Úplná flexibilita

Multifunkčnosť GPRS-A LTE umožňuje spoluprácu s už existujúcimi inštaláciami aj s tými, ktoré sa práve vytvárajú. Zariadenie môže byť použité na monitorovanie v alarmových systémoch. Modul prijíma informácie o udalostiach z pripojenej bezpečnostnej ústredne a prenáša ich do monitorovacích staníc alebo príslušných osôb prostredníctvom mobilnej siete. Na pripojenie zariadenia k ústredni je možné použiť jej volič alebo správne nakonfigurované výstupy ústredne pripojené k vstupom modulu. GPRS-A LTE môže tiež plniť úlohu ovládača zodpovedného napr. za spustenie stráženia alebo otvorenie brány.

Efektívne monitorovanie

GPRS-A LTE zabezpečuje efektívne prenášanie informácií v monitorovanej oblasti prostredníctvom:

• mobilnej siete (LTE/HSPA+/EDGE/GPRS - v závislosti od možností siete) - pomocou protokolov TCP alebo UDP
• správ SMS

V prípade poskytovania udalostí prostredníctvom mobilnej siete (v technológii LTE/HSPA+/EDGE/GPRS, v závislosti od možností mobilnej siete) modul podporuje dva formáty prenosu:

• SIA-IP - pre komunikáciu s akoukoľvek monitorovacou stanicou
• SATEL - pre komunikáciu so zariadeniami produkcie SATEL: monitorovacou stanicou STAM-2 alebo prevodníkom monitorovania SMET-256

Oznamovanie

Modul GPRS-A LTE môže posielať oznámenia na maximálne 8 telefónnych čísel. Táto funkcia môže byť realizovaná:

• správami SMS
• oznámenia PUSH
• bezplatnou službou CLIP.

Oznamovania môžu byť odovzdané príjemcovi niekoľkými nezávislými cestami. Informácia o udalosti bude zaslaná všetkými vopred naprogramovanými cestami, čo zaručuje, že príjemca oznámenie dostane.

Diaľkové ovládanie

GPRS-A LTE má 4 programovateľné výstupy, ktoré možno aktivovať a riadiť nimi diaľkovo z akéhokoľvek miesta pomocou SMS, CLIP, mobilnej aplikácie GX CONTROL alebo konfiguračného softvéru GX Soft. GPRS-A LTE môže slúžiť na diaľkové ovládanie alarmového systému alebo iných zariadení.

Monitorovanie objektov

Zariadenie nájde uplatnenie okrem iného na jachtách, v kempingových prívesoch, holandských domoch. Pomocou vhodných snímačov zabezpečuje vnútorný priestor mnohých typov objektov. Dokáže odoslať oznámenia napr. o otvorení dverí alebo pokuse naštartovať motor určeným osobám. Vďaka spolupráci napr. s čidlami teploty a vlhkosti zvládne tiež monitorovať podmienky prostredia pri uskladňovaní napr. potravín alebo liekov:

• neustále odosielaním informácií o vybraných parametroch
• upozorňovaním na prekročenie stanovených limitov alebo zmenu stavu na vstupe
• reagovaním na konkrétne udalosti

IoT - Internet Vecí

Zariadenie môže spolupracovať so systémami automatizácie a zberu dát. Vďaka výmene informácií s inými zariadeniami pomocou otvorených komunikačných protokolov: MQTT, JSON a MODBUS RTU, jeho fungovanie zapadá do konceptu Internetu vecí (ang. Internet of Things). Používatelia tak získavajú veľmi široké možnosti využitia, spracovania, zhromažďovania a vizualizácie dát. Informácie odosielané modulom môžu byť spracovávané v dostupných programoch na trhu, ako aj v aplikáciách vytvorených od základov. Mnoho modulov fungujúcich v rámci IoT môže odosielať dáta na vopred pripravený server. Cez neho môže byť dostupná aj diaľková správa výstupov všetkých pripojených modulov. Takto postavený systém je škálovateľný. Konfigurácia komunikácie so serverom je dostupná v programe GX Soft.

Digitálne zberanie dát

Modul je vybavený zbernicou 1-Wire. K nej je možné pripojiť maximálne 8 digitálnych senzorov teploty DS-T1 alebo DS-T2, vďaka čomu GPRS-A LTE nájde uplatnenie všade tam, kde je kľúčové monitorovanie teploty.

Mobilný prístup

Aplikácia GX CONTROL umožňuje:

• overovanie stavu vstupov a výstupov (pripojených zariadení)
• prehliadanie porúch s možnosťou zmazania ich pamäte
• náhľad pamäte udalostí s možnosťou filtrovania
• diaľkové ovládanie výstupov modulu (pripojenými k nim zariadeniami).

Oznamovania PUSH poskytujú používateľovi stály prístup k informáciám. Konfigurácia a pripojenia aplikácie s modulom sú veľmi jednoduché. Na prijatie konfiguračných dát je potrebné poslať zo zariadenia SMS alebo naskenovať QR kód, ktorý je generovaný v programe GX Soft alebo v predtým nakonfigurovanej aplikácii.

Funkčné programové vybavenie

GX Soft je softvér určený na konfiguráciu a diagnostiku komunikačných modulov SATEL. Má priateľské a intuitívne rozhranie. Spolupráca s programom prebieha miestne (cez USB) alebo na diaľku (cez Ethernet alebo mobilnú sieť).

Diaľková aktualizácia softvéru

Diaľková aktualizácia softvéru zariadenia je možná vďaka spolupráci so serverom na aktualizácie UpServ. Vďaka čomu zavedenie nových funkcií a vykonanie aktualizácií nevyžaduje príchod na miesto a demontáž modulu inštalátorom.

Hlavné vlastnosti modulu:

• monitorovanie udalostí: SMS / LTE
• konverzia a retransmisia kódov udalostí prijatých z iných zariadení (simulácia telefónnej monitorovacej stanice)
• odosielanie oznámení na max. 8 telefónnych čísel
• oznamovanie: SMS / CLIP / PUSH

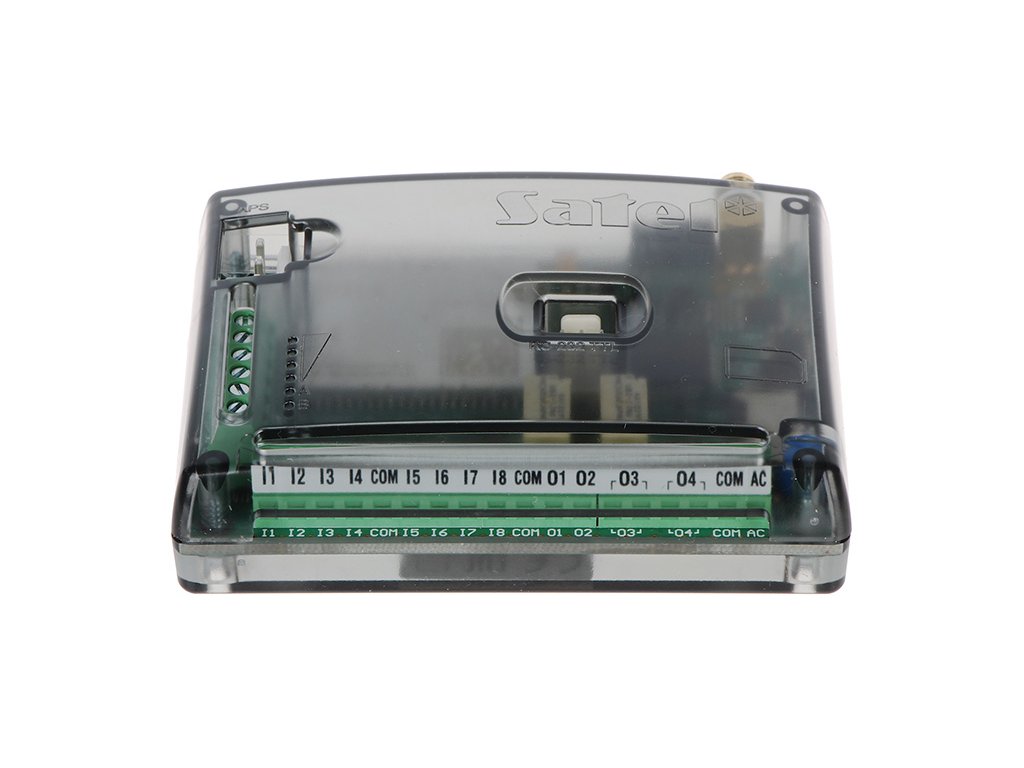

• 8 programovateľných vstupov (NO / NC / analógové)
• zbernica 1-Wire – podpora až 8 teplotných digitálnych senzorov
• možnosť konfigurovania reakcií na prekročenie stanovených prahových hodnôt:
  • na analógových vstupoch
  • z čidiel 1-Wire
• vstup na kontrolu AC napájania
• 4 výstupy (2 reléové, 2 typu OC) ovládané pomocou SMS / CLIP (do 1024 čísel) / GX CONTROL / GX Soft / cez IoT
• IoT - podpora otvorených protokolov: MQTT, JSON, MODBUS RTU
• možnosť overenia stavu pre-paid účtu a oznamovanie o prekročení limitu prostriedkov
• konfigurácia nastavení modulu:
  • miestne - počítač s programom GX Soft, pripojený k portu RS-232 (TTL) modulu
  • na diaľku - počítač s programom GX Soft, pripájajúci sa k modulu využitím prenosu dát cez mobilnú sieť*
• spolupráca s mobilnou aplikáciou GX CONTROL
• možnosť diaľkovej aktualizácie softvéru (firmware)
• možnosť pripojenia dedikovaného napájania APS-612
