Podrobný popis

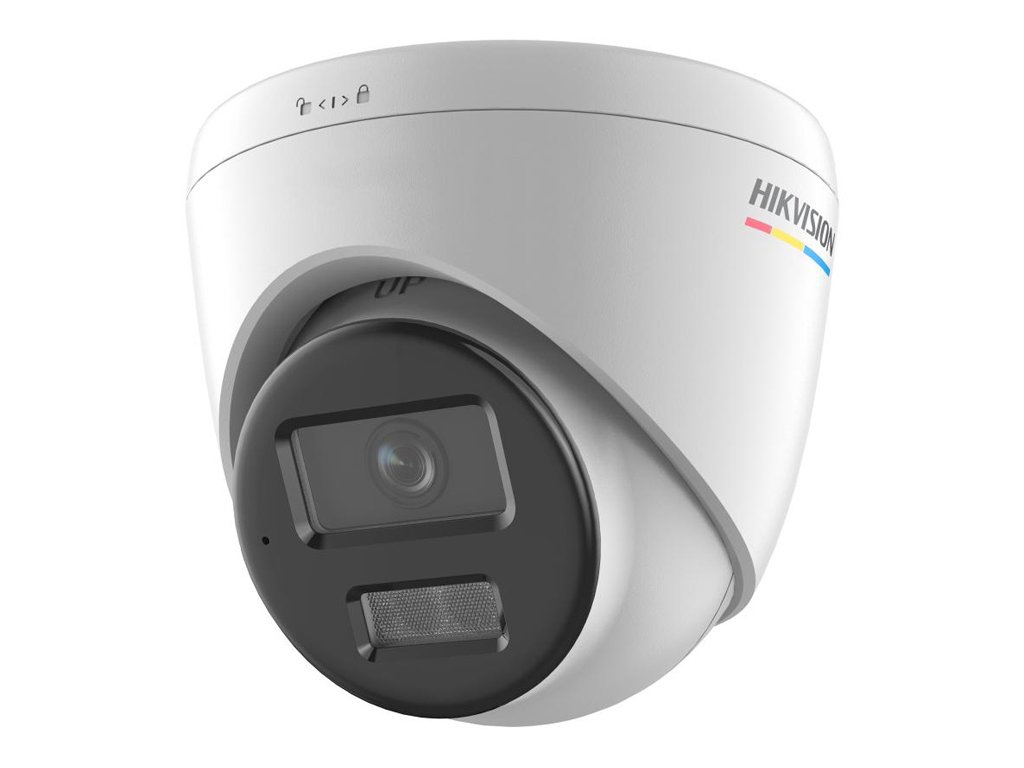

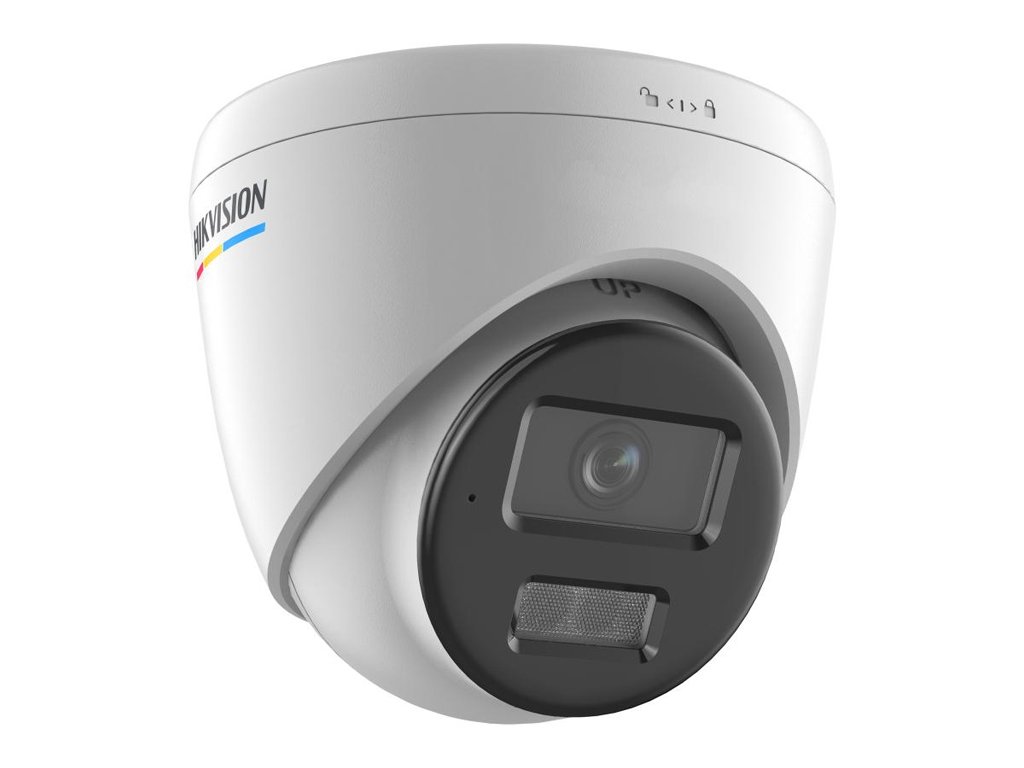

Kamera kopulová IP DS-2CD1347G2H-LIU - Hikvision
Model DS-2CD1347G2H-LIU je vybavený množstvom inteligentných funkcií kamery IP CCTV, určený na použitie v náročných inštaláciách monitorovania vnútorných a vonkajších budov. Zariadenie je súčasťou inovatívnej série Smart Hybrid Light, označenej logom značky Hikvision. Kopulová kamera IP DS-2CD1347G2H-LIU umožňuje nielen plynulý záznam videa v rozlíšení 4Mpx, ale aj inteligentné filtrovanie alarmov detekcie pohybu vďaka podpore AI (napr. klasifikácia objektov človek/vozidlo).
Inovatívna kamera monitorovania IP DS-2CD1347G2H-LIU má taktiež implementované pokročilé algoritmy kompresie video signálu. Kodeky H.265/H.265+ zabezpečujú možnosť zaznamenávania a prenosu obrazu v maximálnom rozlíšení 2560×1440 bez nadmerného zaťaženia priepustnosti linky. Napájanie kamery môže byť realizované prostredníctvom PoE (štandard 802.3af), čo ovplyvňuje jednoduchosť a rýchlosť montáže. Kryt kamery sa vyznačuje odolnosťou voči poveternostným podmienkam - je vyrobený v triede tesnosti IP67.
Výhodou tohto modelu je vstavaný mikrofón, ktorý umožňuje zachytávanie zvukov v oblasti činnosti kamery.
Technické parametre:
- Senzor: 1/3" Progressive Scan CMOS
- Rozlíšenie: 2560 × 1440(4Mpx)
- Objektív: 2.8 mm
- Citlivosť: 0,0005Lux (0 lux s IR)
- Nočný režim: Áno, v farbe alebo čierno-bielo (Smart Hybrid Light)
- IR osvetľovač: Áno, dosah do 30 m
- Biele svetlo: Áno, dosah do 30 m
- Kompresia: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Široký dynamický rozsah: Áno, WDR 120dB
- Vybrané funkcie obrazu: BLC, HLC, 3D DNR
- Vstavaný mikrofón: Áno
- Inteligentná analýza obrazu: Detekcia pohybu, klasifikácia objektu človek/vozidlo
- Diaľkové ovládanie: iVMS-4200, Hik-Connect
- Trieda tesnosti: IP67
- Max. odber energie: 7.5W
- Prevádzková teplota: -30 do +60 oC
- Rozmery: 110 mm × 93 mm
- Napájanie: 12VDC, PoE
- Hmotnosť: 420g
![]()
Obr.1 Rozmery kamery DS-2CD1347G2H-LIU
Tri módy osvetlenia scény
Plná viditeľnosť počas celého dňa
Kamera DS-2CD1347G2H-LIU je model patriaci do série zariadení s implementovanou technológiou dvojitého osvetlenia Smart Hybrid Light, vyvinutou inžiniermi a dizajnérmi Hikvision. Zariadenia spadajúce do tejto kategórie ponúkajú používateľom až 3 rôzne módy osvetlenia monitorovanej scény.
- Štandardný režim infračervenej emisie (tradičný infračervený vyžarovač a čiernobiely obraz).
- Ďalší režim bieleho svetla (osvetlenie scény bielou LED diódou).
- Inteligentný režim hybridný (aktivácia bieleho svetla prostredníctvom alarmu alebo detekcie pohybu).
Je potrebné zdôrazniť, že v inteligentnom režime kamera Hikvision DS-2CD1347G2H-LIU udržiava zapnutý infračervený osvetľovač do okamihu detekcie pohybu narušiteľa alebo prekročenia virtuálnej línie. Vtedy sa aktivuje režim emisie bieleho svetla – viditeľného. Týmto spôsobom sa zaznamenáva obraz v plnej palete farieb, čo umožňuje zachytiť všetky detaily. Je tiež potrebné poznamenať, že do okamihu aktivácie vyžarovača bieleho svetla kamera DS-2CD1347G2H-LIU ostáva diskrétna. Je očividné, že práve takéto použitie osvetľovača, ktorý vyžaruje biele svetlo, pomáha odstrašiť narušiteľov. Biele svetlo môže plniť aj inú úlohu - je to dobrý spôsob, ako automaticky osvetliť cestu pre prechádzajúcich chodcov alebo hostí.
![]()
Obr. 2 Režimy práce kamery: farba 24/7, infračervené IR (čiernobiely obraz) a inteligentný režim.
Napájanie cez PoE - Napájanie cez Ethernet
Prenos dát + napájanie jedným káblom
Vďaka použitiu modernej technológie Power over Ethernet, priemyselná kamera DS-2CD1347G2H-LIU môže byť napájaná dvoma spôsobmi.
Štandard PoE umožňuje priviesť napájanie rovnakým káblom, ktorým sa prenášajú dáta, vrátane video signálu. Napájanie prostredníctvom PoE, teda počítačového kábla UTP, prináša množstvo výhod, ako sú:
- Výrazne skrátený čas inštalácie a zjednodušená štruktúra kabeláže.
- Žiadne dodatočné napájače (okrem možných adaptérů).
- Veľký dosah, vďaka možnosti práce v režime EXTEND (napájanie PoE do 250 m).
Na využitie potenciálu technológie PoE v IP kamerách DS-2CD1343G2-LIU je potrebný rekordér so switchom PoE alebo špeciálny prepínač PoE. Možný je tiež nákup adaptérů alebo špeciálnych injectorov PoE. Samozrejme je možné napájať kameru Hikvision aj klasicky prostredníctvom tradičnej zásuvky 12V DC.
![]()
Obr. 3 Myšlienka napájania cez PoE
Obsluha a diaľkové riadenie
Pripojenie cez cloud Hikvision HikConnect
Cloud P2P, teda moderná komunikačná technológia, ktorá otvára nové možnosti riadenia monitorovacieho systému a jednotlivých kamier, je ďalším znakom, na ktorý je potrebné upozorniť. Kopulové kamery DS-2CD1347G2H-LIU majú adaptívne rozhranie Ethernet 10/100 Mbps, prostredníctvom ktorého, po pripojení do siete LAN, môžu byť riadené:
- WEB rozhranie v prehliadači – priamym pripojením k akejkoľvek kamere systému Hikvision je hlavná úloha, ktorú plní webové rozhranie. Pohodlná webová aplikácia umožňuje prihlásenie a správu kamier DS-2CD1347G2H-LIU bez potreby pripojenia k rekordéru.

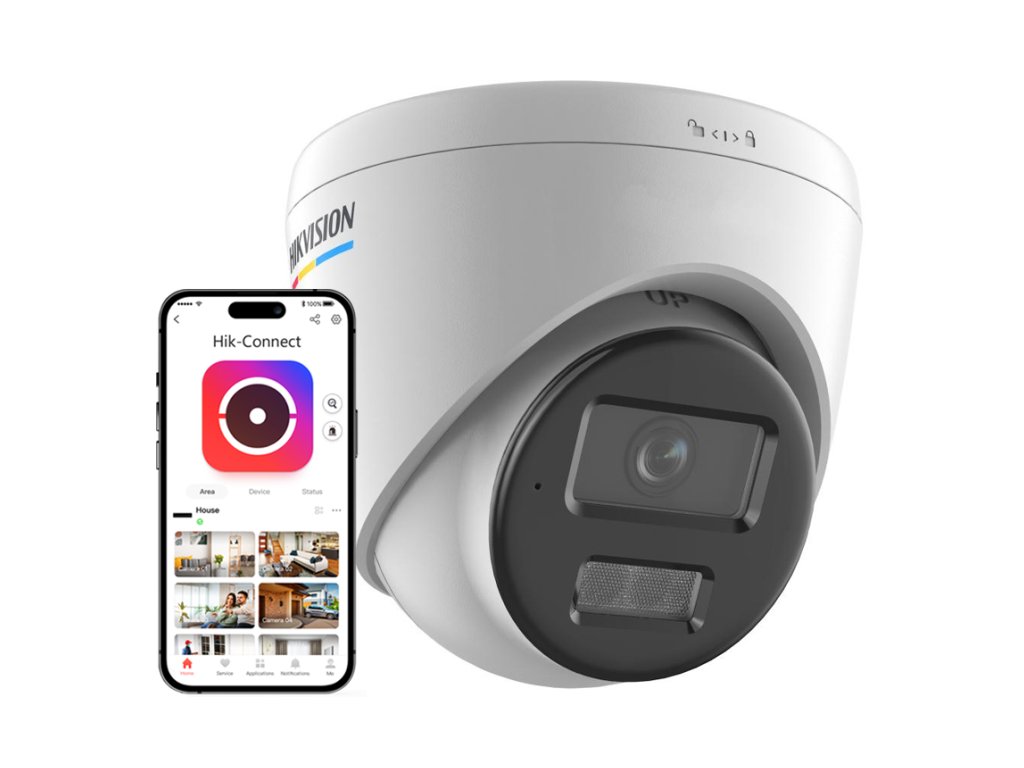

- Mobilná aplikácia Hik-Connect – pripravená na používanie na smartfónoch so systémom Android alebo iOS mobilná aplikácia Hik-Connect ponúka obrovské možnosti: prijímanie upozornení, správa alebo živý náhľad videa. Zároveň použitá technológia cloud P2P eliminuje potrebu používania presmerovaní na smerovači.
- Softvér iVMS-4200/HikCentral – na prevádzku je potrebná inštalácia softvéru na počítači PC so systémom Windows. Programy typu VMS umožňujú mimo iného rýchlu úpravu pokročilých funkcií, správu pravidiel detekcie udalostí a nastavenia inteligentnej analýzy videa.
Cloud Hikvision umožňuje nadväzovanie bezpečných pripojení medzi inštaláciou IP monitoringu a zariadením používateľa. Vďaka nej je možné spravovať celý systém prakticky z akéhokoľvek miesta. Stačí mať zariadenie s prístupom na internet.
![]()
Efektívna kompresia dát
Kodek H.265/ HVEC
Kamery IP od Hikvision, vďaka použitiu kodekov H.265, umožňujú prenos výbornej kvality obrazu pri minimálnom zaťažení siete. Štandard H.265, ako nástupca štandardu H.264, zabezpečuje možnosť efektívneho prenosu obrazu v rozlíšení až do 4K bez nadmerného zaťaženia prenosovej linky. Použitá technológia HEVC (H.265) sa premieta do takmer dvojnásobnej úspory pásma. Výhody plynúce z tejto skutočnosti sú mimo iného predĺženie doby archivácie video materiálu, väčšia dostupná priepustnosť linky LAN a predĺženie životnosti nosičov HDD.
Dôležité: režim kompresie v kamere DS-2CD1347G2H-LIU môžeš voľne prepínať medzi štandardmi H.265 a H.264, čo ti umožňuje pracovať s rekordérmi, ktoré nepodporujú modernú kompresiu HVEC.
![]()
Široký uhol pozorovania
Objektív 2.8mm
Širokouhlý objektív a CMOS senzor s veľkosťou 1/3 palca umožňujú kamere dosiahnuť široký uhol pozorovania – ok. 96° horizontálne. Práve širokouhlé modely kamier Hikvision sú najčastejšie používanými zariadeniami IP v inštaláciách priemyselnej televízie, vďaka ich vysokej univerzálnosti.
![]()
Obr. 4 Porovnanie uhlov nahrávania pre rôzne objektívy (pri senzore 1/2.8")
Technická špecifikácia:
| DS-2CD1347G2H-LIU |
| Kamera |
| Senzor | 1/3" Progressive Scan CMOS |
| Štandard prenosu | IP |
| Max. rozlíšenie | 2560 x1440(4Mpx) |
| Citlivosť | Farba: 0.0005 Lux (F1.0, AGC ON), B/W: 0 Lux pri IR |
| Čas uzávierky | 1/3 s do 1/100,000 s |
| Objektív | 2.8mm |
| Uho nahrávania (horizontálne) | horizontálne FOV 96°, vertikálne FOV: 52°, diagonálne FOV: 114° |
| Rozsah nastavenia hlavy | Pan: 0° do 360°, sklon: 0° do 75°, rotácia: 0° do 360° |
| Osvetľovač IR a bieleho svetla |
| Osvetľovač IR | Áno, dosah do 30m |
| Osvetľovač bieleho svetla | Áno, dosah do 30m |
| Inteligentné doplnkové svetlo | Áno |
| Dĺžka vlny | 850 nm |
| Kompresia obrazu |
| Počet snímok (hlavný prúd) | - 50Hz: 20 snímok/s (2560 × 1440), 25 snímok/s (1920 × 1080, 1280 × 720)
- 60Hz: 20 snímok/s (2560 × 1440), 24 snímok/s (1920 × 1080, 1280 × 720)
|
| Kompresia videa | H.265+/H.264+/H.265/H.264/MJPEG |
| Bitrate videa | 32 Kbps do 8 Mbps |
| Inteligentné funkcie |
| ROI | 1 stály región pre dva prúdy |
| Obraz |
| Funkcie obrazu | BLC, HLC, 3D DNR |
| Široký dynamický rozsah obrazu | Áno, WDR 120dB |
| Nastavenia obrazu | Sýtosť, expozícia, kontrast, ostrosť, AGC, vyváženie bielej |
| Nočný režim | Áno, v farbe alebo čierno-bielo (Smart Hybrid Light) |
| Inteligentná analýza obrazu |
| Ochrana obvodu | Detekcia (klasifikácia) ľudí a vozidiel |
| Základné funkcie | Detekcia pohybu, sabotáž obrazu, mimoriadna situácia (odpojená sieť IP, konflikt adries, chyba pevného disku atď.), zistenie zmeny scény |
| Metódy viazaní | FTP/NAS/ pamäťová karta, oznámenie monitorovacieho centra, e-mail, spustenie nahrávania, zachytiť spustené nahrávanie |
| Oblasti pôsobenia | 1 Stály región pre hlavný prúd, podprúd a tretí prúd |
| Sieť |
| Sieťové rozhranie | 1x RJ45 Ethernet 10/100 Mbps auto-adaptívne |
| Sieťové protokoly | TCP/IP, ICMP, DHCP, DNS, HTTP, RTP, RTSP, NTP, IGMP, IPv6, UDP, QoS, FTP, SMTP |
| Súčasný náhľad | až 6 kanálov |
| Počet používateľov / hostiteľov | - až 32 používateľov
- 3 úrovne oprávnení: Administrátor, Operátor, Používateľ
|
| Klientske softvér | VMS-4200, Hik-Connect |
| Podporované webové prehliadače | IE 10, IE 11, Chrome 57.0+, Firefox 52.0+, Edge 89+ |
| Kompatibilita | ONVIF(Profile S, Profile T), ISAPI, SDK |
| Všeobecné |
| Vstavaný mikrofón | Áno |
| Napájanie | - 12 VDC
- PoE (802.3af, trieda 3)
|
| Odber energie | - 12 VDC, 0.4A, Max: 6W
PoE: (802.3af), Max: 7.5W |
| Materiál | Kov+ Plast |
| Trieda tesnosti | IP67 |
| Teplota prevádzky / Prijateľná vlhkosť | - -30 °C do 60 °C
- <95% (bez kondenzácie)
|
| Rozmery | 110 mm × 93 mm |
| Hmotnosť | 420g |
