Podrobný popis
Produkt stiahnutý, nástupcom tohto modelu je IPC-B150H

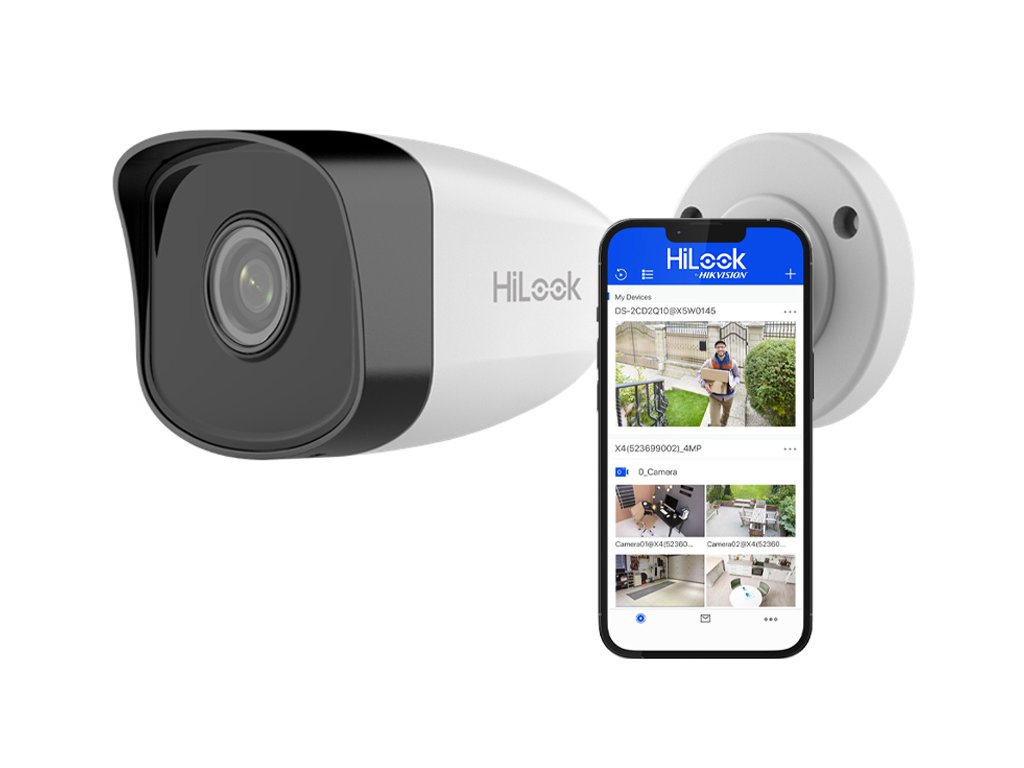

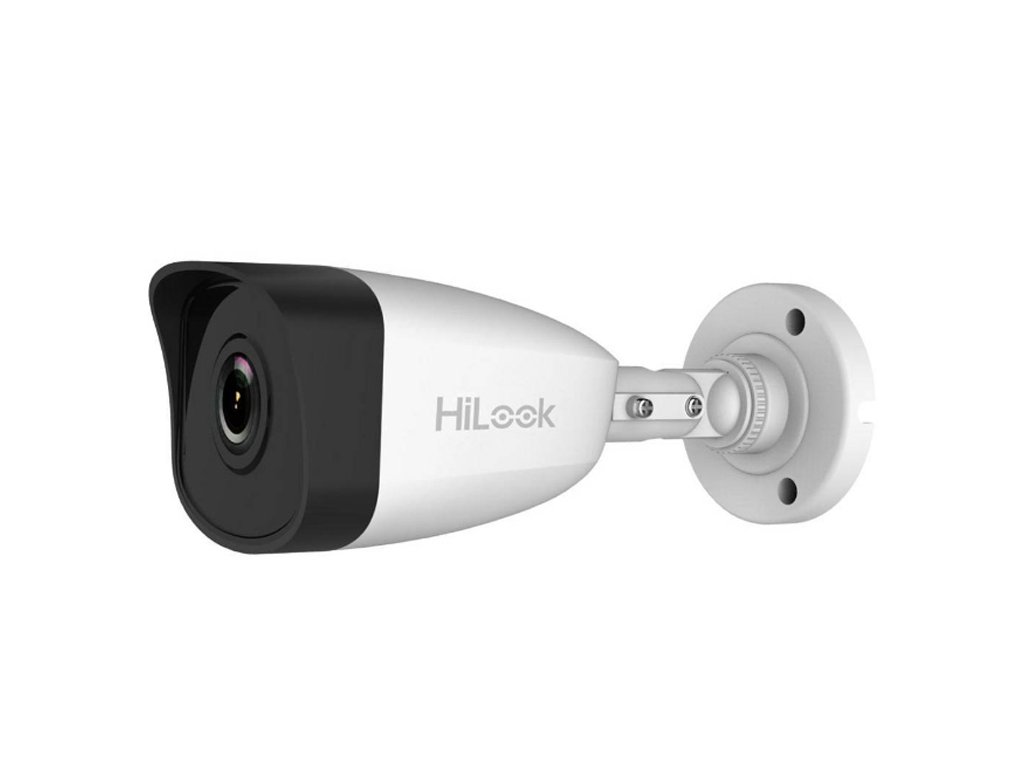

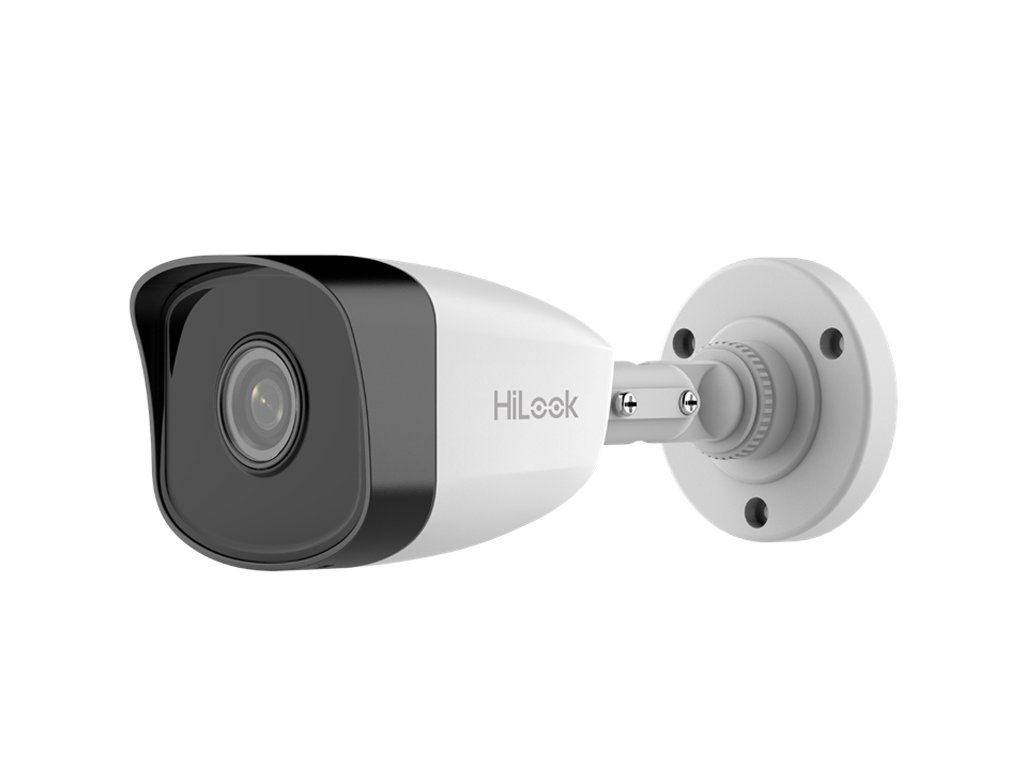

Kamera tubová IP IPCAM-B5 - Hilook by Hikvision
Kamera sieťová IPCAM-B5 je univerzálny model tuby, určený na prácu v malých a stredných IP monitorovacích systémoch značky Hilook by Hikvision. Model IPCAM-B5 je vybavený 5-megapixelovým snímačom 1/2.7" CMOS PS a širokouhlým, pevným objektívom 2.8mm, ako aj v infračerveným osvetlením IR (30m), využívajúcim technológiu EXIR2.0 & BlackGlass. Kryt kamery je vyrobený z odolného materiálu. Navyše, kryt má triedu tesnosti IP67, čím je ideálny na prácu v interných aj externých inštaláciách.
Predstavovaná kamera zaručuje možnosť záznamu obrazu v kompresnom štandarde H.265.
Technické parametre:
- Snímač: 1/2,7" CMOS 5 Mpx
- Rozlíšenie nahrávania: 2560×1920 5Mpx
- Pevný objektív: 2,8 mm (~100o)
- Citlivosť: 0,01Lux (0 lux s IR)
- Prepínač deň/noc: Áno
- Infračervené osvetlenie: IR30m EXIR 2.0
- Kompresia videa: H.265+/H.265/H.264+/H.264, MJPEG
- Funkcie obrazu: 3D-DNR, BLC, AGC, AWB
- Široký dynamický rozsah: WDR 120dB
- Diaľková obsluha: HiLookVision PC Client, HiLookVision App, HikConnect, iVMS-4200
- Trieda tesnosti krytu: IP67
- Prevádzková teplota: -30oC do +60 oC
- Napájanie: PoE 802.3af, 12V DC (max. 6.5W)
- Materiál krytu: kov+plast
- Rozmery: 70 mm × 191.3 mm
- Hmotnosť: 0.3 kg
![]()
Obr.1 Rozmery kamery IPCAM-B5
Široký uhol nahrávania
Objektív 2.8mm

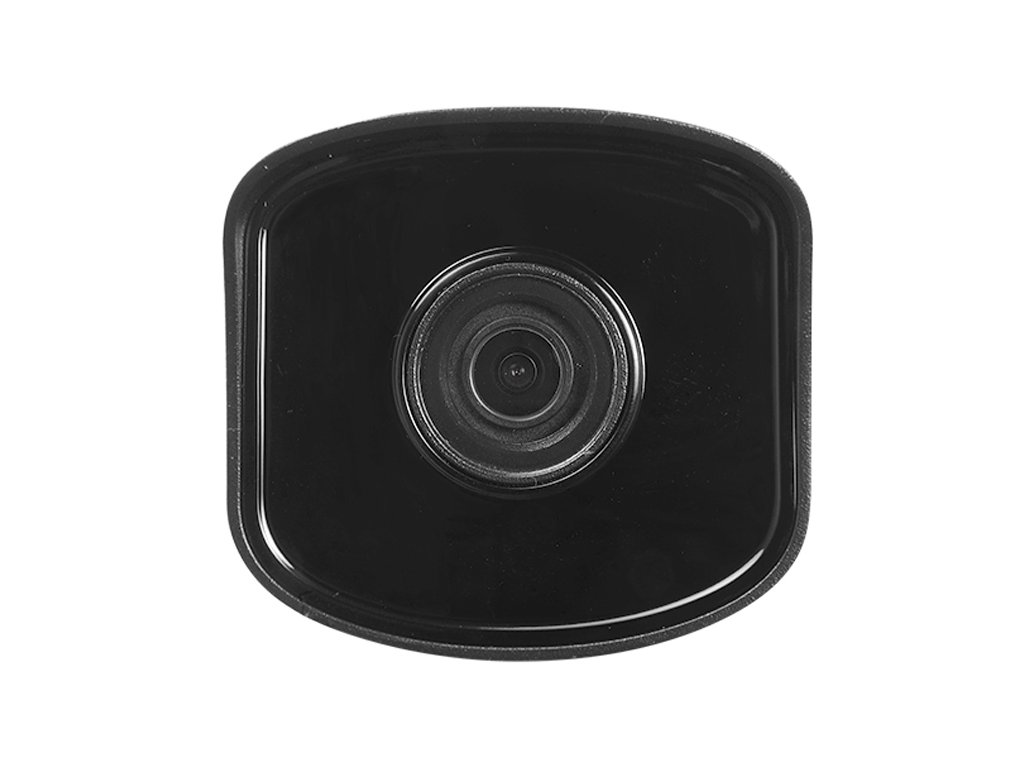

Využívaný v kamere snímač CMOS s rozmerom 1/2.7 palca a objektív s pevným ohniskom 2.8mm umožňujú dosiahnuť široký uhol pozorovania do cca 100° na vodorovnej osi. Takýto široký uhol pozorovania robí prezentovanú kameru ideálnu na realizáciu prehľadu a nahrávania všetkých udalostí v rámci monitorovaného objektu.
Modely so širokým uhlom, ktoré majú pevný objektív 2.8mm, sú najčastejšie používanými verziami kamier v inštaláciách priemyselnej televízie, kvôli univerzálnosti a vysokej kvalite dodávaného video materiálu.
![]()
Obr. 2 Porovnanie uhol nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Úplná viditeľnosť v noci
Technológia EXIR
Kamery z novej série Hilook majú integrované infračervené osvetlenia, ktoré umožňujú efektívne nahrávanie obrazu, aj v podmienkach úplného nedostatku osvetlenia v okolí. Navyše, IR reflektory sú vyrobené v technológii EXIR, dosahujúcím rozloženie osvetlenia scény o obdĺžnikovom charaktere - to znamená, že EXIR reflektory osvetľujú scénu omnoho rovnomernejšie než štandardné osvetlenia, čo sa prejavuje na zvýšení úrovne viditeľnosti detailov na nahrávanom obraze.
Ďalšími výhodami osvetlení v kamerách Hiwatch sú použitie čierneho skla (tzv. Black Glass), ktoré efektívne skrýva infračervené diódy a zlepšuje estetické vlastnosti kamery.
![]()
Obr. 3 Tradičné IR osvetlenie (vľavo), EXIR osvetlenie (vpravo)
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera IPCAM-B5 môže byť napájaná dvoma spôsobmi - klasicky pomocou konektora 12VDC a priamo cez UTP kábel s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez Switch alebo Injector PoE. Medzi výhody vyplývajúce z využitia štandardu PoE patrí:
- skrátený čas a náklady na inštaláciu vďaka zjednodušenej štruktúre káblovania
- žiadna potreba inštalovať ďalšie napájacie zdroje
- možnosť napájania kamier na vzdialenosť až do 250 m (režim EXTEND)
![]()
Diaľková konfigurácia a obsluha
P2P pripojenie cez cloud
Na realizáciu pripojenia k sieti kamera využíva štandardné Ethernetové rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu prevádzky, modifikáciu parametrov obrazu a živý náhľad a prehrávanie záznamov (kamery so slotom microSD). Realizácia samotného pripojenia môže byť realizovaná na troch rôznych platformách:
- HiLookVision PC Client / iVMS-4200 - špeciálny softvér na správu video monitorovania, umožňujúci pokročilé modifikácie celého systému a spravovanie parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia pomocou IP adresy kamery, zabezpečujúc prístup k plnej funkčnosti zariadenia. Pre systémy Hikvision sa odporúča využívať prehliadač Internet Explorer.
- HiLookVision App / HikConnect - mobilná platforma pre systémy Android a iOS, ponúkajúca možnosť živého náhľadu, prehrávania záznamov a prijímania upozornení o udalostiach v rámci systému. Platforma Hik-Connect využíva pripojenie cez cloud, čo eliminuje potrebu preposielania portov na routeri
Využitie cloudu na nadviazanie pripojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - či už na mobilných alebo stacionárnych zariadeniach (PC, Laptop).
Účinná kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier od Hikvision využívajú efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu videomateriálov vysokého rozlíšenia (4K) bez nadmerného zaťaženia prenosovej linky. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojitú úsporu pásma, čo v systémoch CCTV vedie k predĺženiu doby archivácie materiálu na disku, zvýšeniu dostupnej priepustnosti prenosovej linky a predĺženiu životnosti dátových nosičov. Navyše, rozdiel vo kvalite videomateriálu pri kompresii H.265 v porovnaní s verziou H.264 je prakticky neviditeľný.
![]()
Dôležité: režim kompresie v kamere IPCAM-B5 je možné voľne prehodiť medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Technická špecifikácia:
| IPCAM-B5 |
| Kamera |
| Snímač | 1/2.7" CMOS Progressive Scan |
| Štandard prenosu | IP |
| Max. rozlíšenie | 5Mpx @2560x1920 |
| Citlivosť | 0.01 Lux (farba, AGC ON), 0 Lux pri IR |
| Čas uzávierky | 1/3 s do 1/100,000 s |
| Režim slow shutter | podporovaný |
| Objektív | 2.8 mm (voliteľne 4mm) |
| Uhol nahrávania (horizontálne) | horizontálne FOV 100°, vertikálne FOV 74°, diagonálne FOV 130°
|
| Rozsah regulácie hlavy | Pan: 0° do 360°, tilt: 0° do 180°, rotate: 0° do 360° |
| Infraosvetlenie |
| Dosah IR | do 30m |
| Dĺžka vlny IR | 850 nm |
| Kompresia obrazu |
| Kompresia videa | - Hlavný prúd: H.265/ H.264
- Pomocný prúd: H.265/H.264/MJPEG
|
| H.264 | Profil Základný/ Hlavný Profil/ Vysoký Profil |
| H.264+ | Hlavný prúd |
| H.265 | Hlavný profil |
| H.265+ | Hlavný prúd |
| Bitrate videa | 32 Kbps do 8 Mbps |
| Funkcie smart |
| ROI | 1 pevný región pre dva prúdy |
| Obraz |
| Hlavný prúd - max. počet snímok | - 50Hz: 12.5fps (2560 × 1920), 20fps (2560 × 1440), 25fps (2304 × 1296, 1920 × 1280, 1280 × 720)
- 60Hz: 15fps (2560 × 1920), 20fps (2560 × 1440), 30fps (2304 × 1296, 1920 × 1280, 1280 × 720)
|
| Pomocný prúd - max. počet snímok | - 50Hz: 25fps (640 × 480, 640 × 360, 320 × 240)
- 60Hz: 30fps (640 × 480, 640 × 360, 320 × 240)
|
| Funkcie obrazu | BLC, 3D-DNR, AGC |
| Široký dynamický rozsah | WDR 120dB |
| Nastavenia obrazu | Sýtosť, expozícia, kontrast, ostrosť, AGC, vyváženie bielej |
| Režim deň/noc | automatické / manuálne prepínanie |
| Sieť |
| Sieťové rozhranie | 1x RJ45 Ethernet 10/100 Mbps self-adaptive |
| Sieťové protokoly | TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, PPPoE, NTP, UPnP, SMTP, SNMP, IGMP, 802.1X, QoS, IPv6 UDP, Bonjour |
| Sieťová pamäť | NAS (NFS, SMB/CIFS) |
| Kompatibilita | ONVIF, ISAPI |
| Vybrané funkcie | Anti-flicker, heartbeat, zrkadlo, ochrana hesla, maska súkromia, vodotlač |
| Súčasný náhľad | do 6 kanálov |
| Alarmovanie | Detekcia pohybu, sabotáž videa, neoprávnené prihlásenie |
| Počet používateľov / hostiteľov | - do 32 používateľov
- 3 úrovne oprávnení: Administrátor, Operátor, Užívateľ
|
| Klientsky softvér | HiLookVision PC Client, HiLookVision App |
| Podporované webové prehliadače | IE10+, Chrome 57.0+, Firefox 52.0+ |
| Všeobecné |
| Napájanie | - 12 VDC
- PoE (802.3af, trieda 3)
|
| Spotreba energie | - 12 VDC, 0.4A, Max: 5W
PoE: (802.3af, 36V do 57V), 0.2A do 0.15A, Max: 6.5W |
| Materiál | kov + plast |
| Trieda tesnosti | IP67 |
| Temp. prevádzky / Prípustná vlhkosť | - -30 °C do 60 °C
- <95% (bez kondenzácie)
|
| Rozmery | 70 mm × 191.3 mm |
| Hmotnosť | 300g |
