Podrobný popis

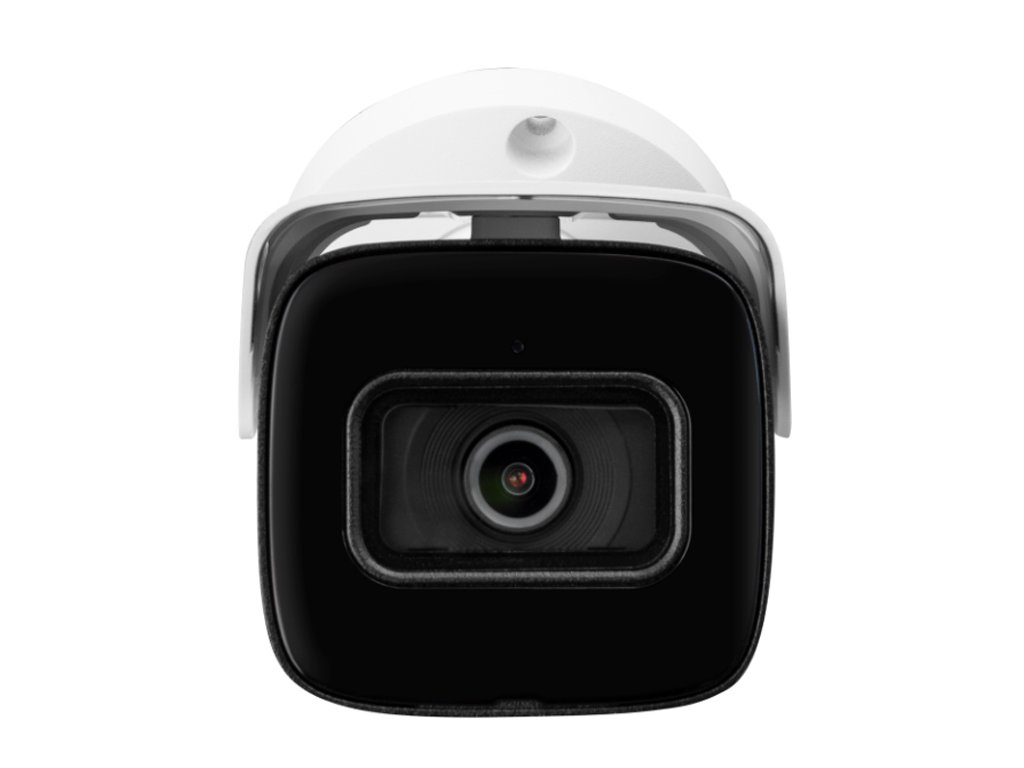

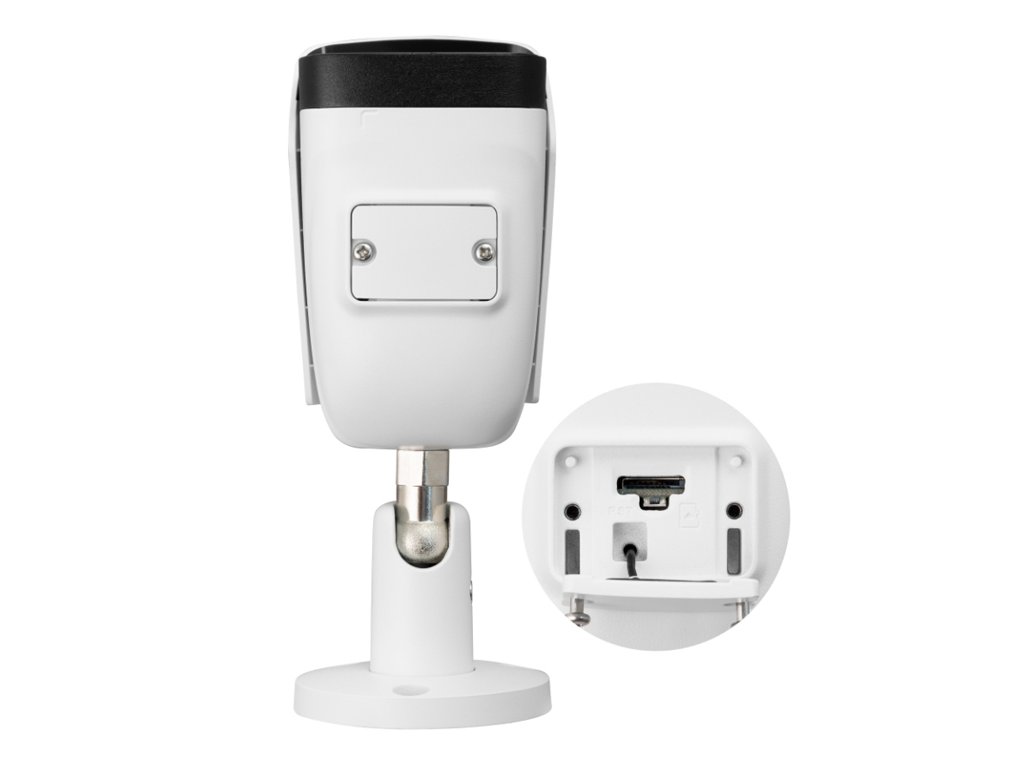

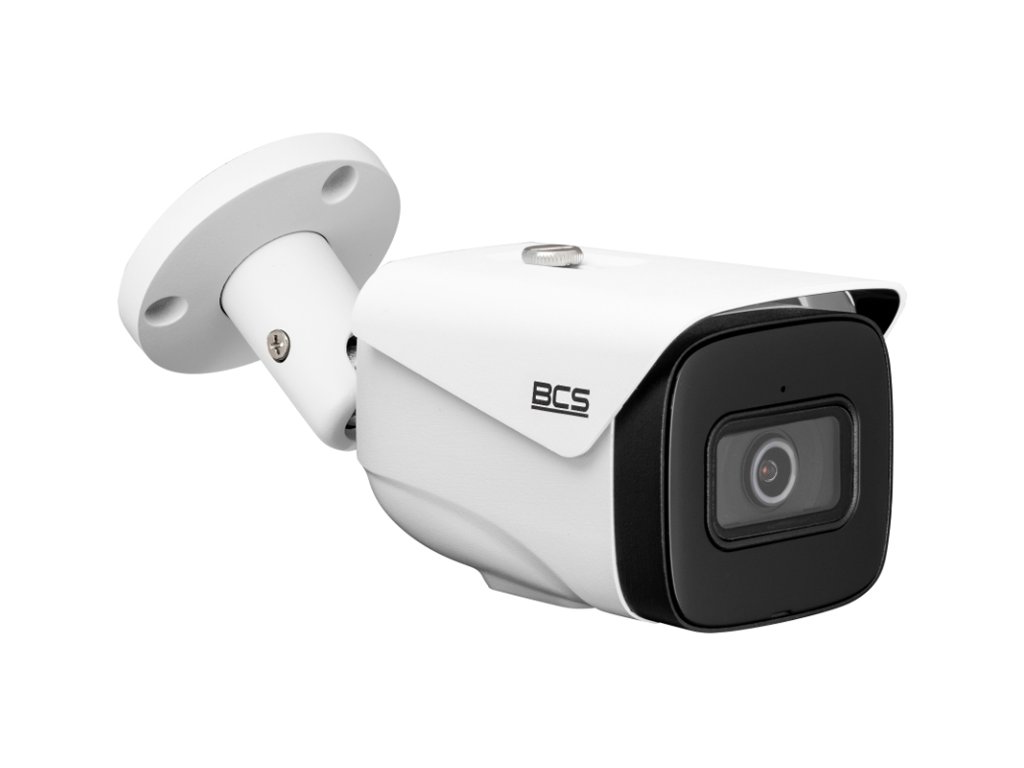

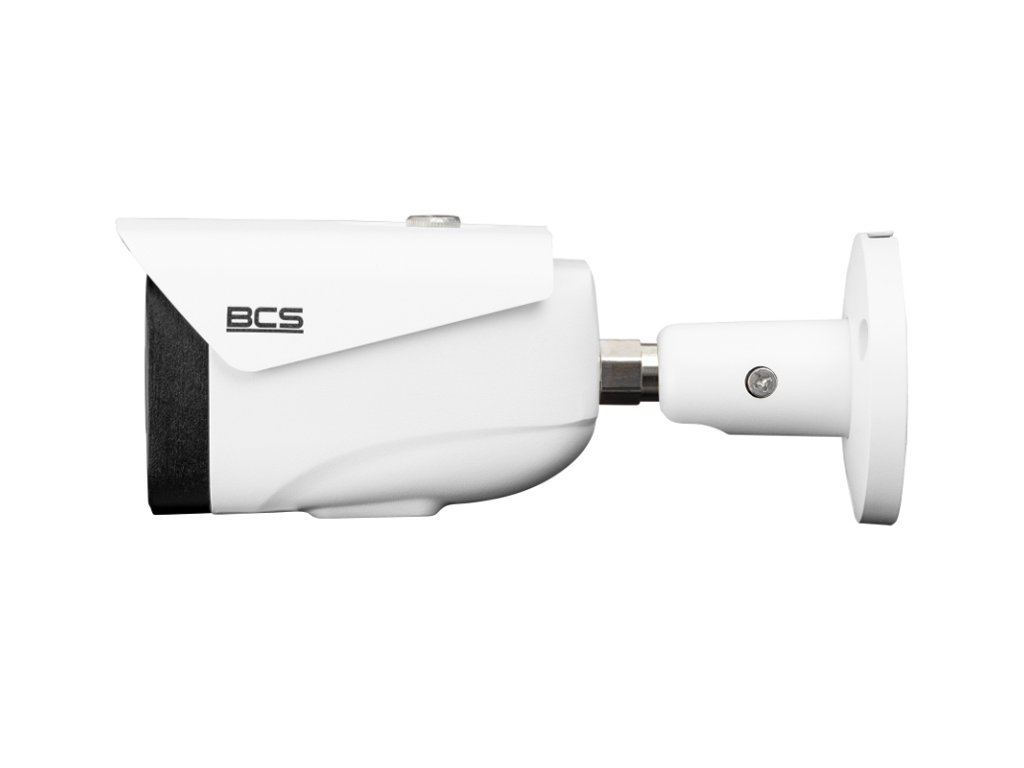

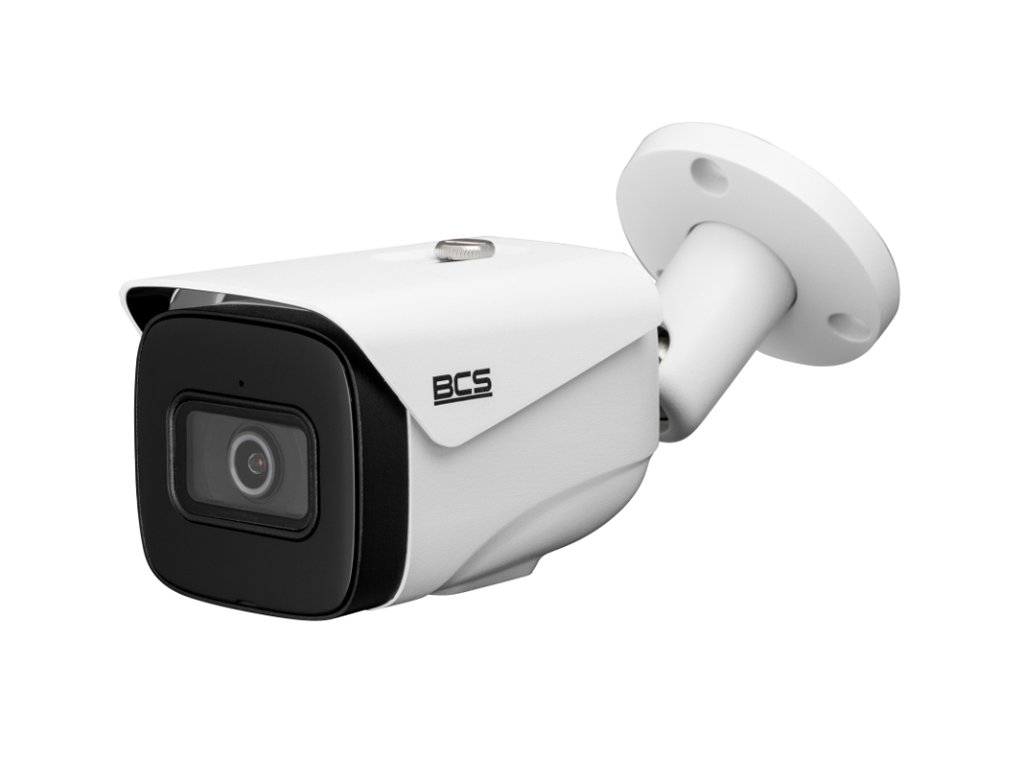

IP tubová kamera BCS-L-TIP28FSR5-Ai1(2) - BCS Link
Model BCS-L-TIP28FSR5-Ai1(2) je kamera fungujúca v systéme IP s pevným objektívom 2.8mm. Kamera má snímač 1/1.8” CMOS, ktorý pracuje s rozlíšením 3840×2160(8Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG / Ai Coding. Funkcia WDR 120dB zlepšujúca dynamiku kamery vyťahuje viac detailov zo kontrastného sledovaného plánu. Zariadenie má tiež zabudovaný IR osvetľovač s dosahom do 30m.
Telo kamery je vyrobené v štandarde IP67, čo jej zaisťuje úplnú ochranu pred prenikaním prachu a ochranou pred vniknutím vody. Kamera je napájaná napätím 12V DC alebo cez PoE (802.3af)/ePoE.
Technické parametre:
- Snímač 1/1.8" CMOS
- Rozlíšenie: 3840×21660(8Mpx)
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG / Ai Coding
- Pevný objektív: 2.8mm
- IR osvetľovač: do 30m
- Funkcie obrazu: AGC, AES, AWB, BLC, HLC, WDR 120dB, 3D DNR, SSA, Defog
- Vybrané inteligentné funkcie Ai: Detekcia tváre, počítanie osôb, metadata, teplotná mapa
- Audio vstup/výstup: 1/1
- Alarmový vstup/výstup: 1/1
- Zabudovaný mikrofón: Áno
- Podpora: Podpora: Webové služby, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
- Slot pre microSD kartu: do 256GB
- Trieda ochrany: IP67
- Prevádzková teplota: -40°C ~ +60°C
- Napájanie: 12V DC alebo PoE(802.3af)
- Rozmery: 192.7×70.5×66.4mm
- Hmotnosť: 0.59 kg
Široký uhol nahrávania
Objektív 2.8mm
Použitý snímač CMOS v kamere BCS s rozmerom 1/1.8" palca a objektív s pevnou ohniskovou vzdialenosťou 2.8mm umožňuje dosiahnuť nastaviteľný uhol pozorovania od približne 110°. Takáto konštrukcia optiky kamery robí, že prezentovaný model je ideálny na realizáciu prehľadu celkových udalostí v rámci pozorovanej scény. Zároveň vďaka vysokému rozlíšeniu snímača - 3840 x 2160p - zariadenie zabezpečuje veľmi dobré zachytenie detailov a možnosť podrobnej analýzy obsahu nahrávok cez 16-násobný digitálny zoom.
![]()
Obr. 3 Porovnanie záznamových uhlov pre rôzne objektívy (pri snímači 1/2.8")
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera BCS-L-TIP28FSR5-Ai1(2), ako väčšina moderných IP kamier, využíva dva spôsoby napájania - klasicky cez šnúru 12V DC a priamo cez UTP kábel pomocou technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez switch alebo PoE injector.
Medzi výhody, ktoré prichádzajú s použitím štandartu PoE patrí:
- skrátený čas a znižené náklady na inštaláciu vďaka zjednodušenej štruktúre káblovania
- bez potreby inštalácie dodatočných napájacích zdrojov
- možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)
![]()
Obr. 4 Zásada fungovania napájania PoE
Efektívna kompresia dát
Štandard H.265/ HVEC
Nové modely sieťových kamier BCS Link používajú na kompresiu video materiálu efektívny kodek HEVC (High Efficiency Video Coding), označovaný v oblasti systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený v odpovedi na potrebu prenosu videomateriálov s vysokým rozlíšením (4K) bez nadmerného zaťaženia prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojitú úsporu šírky pásma, čo v systémoch monitorovania CCTV znamená predĺženie doby archivácie materiálu na disku, zvýšenie dostupnej priepustnosti prenosu a predĺženie životnosti dátových nosičov. Navyše, rozdiel v kvalite video materiálu pri kompresii H.265, v porovnaní s verziou H.264, je prakticky nezistiteľný.
![]()
Obr. 5 Rozdiely medzi účinnosťou kompresie H.265 a H.264
Dôležité: režim kompresie v kamere BCS-L-TIP28FSR5-Ai1(2) je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Diaľková správa a náhľad
P2P a VMS spojenie
Realizácia pripojenia na sieť v kamere je možná prostredníctvom zabudovaného Ethernet portu (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, úpravu parametrov obrazu a náhľad naživo a prehrávanie nahrávok (kamery so slotom pre microSD) z úrovne rozhrania WEB Server'a, špeciálneho VMS programovania alebo mobilnej aplikácie na zariadenia s Android alebo iOS. Séria BCS Link používa na diaľkové pripojenie nasledujúce platformy:
- VMS program; BCS Manager alebo Smart PSS - špeciálny softvér na správu vizuálneho monitorovania, umožňujúci pokročilé úpravy celého systému, synchronizované prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
- Webový prehliadač WEB - umožňuje rýchle nadviazanie spojenia použitím IP adresy zariadenia, zabezpečujúc prístup k plnej funkčnosti zariadenia. Pre systémy BCS je odporúčané používať prehliadač Internet Explorer, podporujúci takzvaný plugin Active-X, nevyhnutný na získanie video streamu z kamery.
- Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, poskytujúca možnosť náhľadu naživo, prehrávania nahrávok a prijímania upozornení na udalosti v rámci systému. Mobilná platforma BCS používa pripojenie cez cloud P2P, čo eliminuje potrebu preposielania IP adries na routeri.
Dôležitou vlastnosťou kamier BCS zo série Link je kompatibilita s otvoreným protokolom ONVIF, umožňujúcim pripojenie kamier k NVR rekordérom a VMS programom iných výrobcov.
![]()
Technická špecifikácia:
| BCS-L-TIP28FSR5-Ai1(2) |
| Kamera |
| Snímač | 1/1.8” CMOS |
Systém skenovania
| Postupný sken |
| Maximálne rozlíšenie | 3840 x 2160(8Mpx) |
| RAM/ROM | 1GB/128MB |
| Citlivosť | 0.003Lux(Color,F1.6,30IRE) 0.0005Lux(F1.6,B/W,30IRE) 0Lux(IR) |
Pomer S/N
| 56dB
|
| Uzávierka | Automatická / manuálna 1/3~1/100000s |
| Objektív | 2.8mm |
| Uhol pohľadu | H: 110° V: 57° D: 134° |
| IR osvetľovač | Áno, dosah do 30m
|
Rozlíšenie
| 8M(3840×2160) / 6M(3072×2048) / 5M(3072×1728)(2592×1944) / 4M(2688×1520)(2560×1440) /3M(2048×1536)(2304×1296) / 2M(1920×1080) / 1.3M(1280×960) / 720P(1280×720) / D1(704×576/704×480) / VGA(640×480) / CIF(352×288/352×240) |
| Kompresia | H.265+ / H.265 / H.264+ / H.264 / MJPEG / Ai Coding |
Rýchlosť hlavného streamu
| 3840×2160(1~25/30fps) |
| Rýchlosť druhého streamu | 704×576(1~25fps), 704×480(1~30fps) |
Rýchlosť tretieho streamu
| 1920×1080(1~25/30fps) |
| Bitrate | H.264: 3 kbps~16384 kbps H.265: 3 kbps~16384 kbps |
| Zoom | Digitálny 16x |
| Funkcie obrazu |
| AGC | Auto/Manuálne |
AWB (biela vyváženie)
| Auto/Manuálne |
| BLC | Áno |
| HLC | Áno |
AES
| Áno
|
| SSA | Áno |
| Defog | Áno |
| Široký dynamický rozsah | Áno, WDR 120dB
|
| Redukcia šumu | 3D DNR
|
Detekcia pohybu
| 4 oblasti (nastavenie: veľkosť, poloha, citlivosť, prah) |
| Masky súkromia | 4 |
| Inteligentné funkcie Ai |
| Zabudované inteligentné funkcie | Zabudované inteligentné algoritmy rozpoznávania a analýzy obrazu |
| Perimetrická ochrana | Vniknutie do oblasti, prekonanie čiary |
| Rozpoznávanie objektov | Rozpoznávanie osoba/vozidlo pre vniknutie do oblasti, prekonanie čiary znižuje falošné aktivácie alarmu |
| SMD | Áno, SMD 4.0 |
| Audio & Alarm |
Audio kompresia
| G.711A / G.711Mu / G.723 / G.726 / PCM |
| Mikrofón | Áno |
| Audio vstup/výstup | 1/1 |
| Alarm vstup/výstup | 1/1 |
| Sieť |
| Sieťové pripojenie | RJ-45 (10/100Base-T) |
| Protokoly | IPv4, IPv6, HTTP,TCP, UDP, ARP, RTP, RTSP, RTCP, RTMP, SMTP, FTP, SFTP, DHCP, DNS, DDNS, QoS, UPnP, NTP, Multicast, ICMP, IGMP, NFS, PPPoE, SNMP |
| Kompatibilita | ONVIF(S/G/T) |
| Podpora | Webové služby, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android) |
| Všeobecné |
Slot pre pamäťovú kartu
| Áno, microSD karta do 256GB |
| Trieda ochrany | IP67 |
| Napájanie | 12V DC / PoE(802.3af) |
Príkon
| <7.5W |
| Prevádzková teplota | -40 °C do 60 °C |
| Max. vlhkosť | 10~95%RH |
| Farba tela | Biela |
| Rozmery | 192.7×70.5×66.4mm |
| Hmotnosť | 0.59 kg |
