Podrobný popis

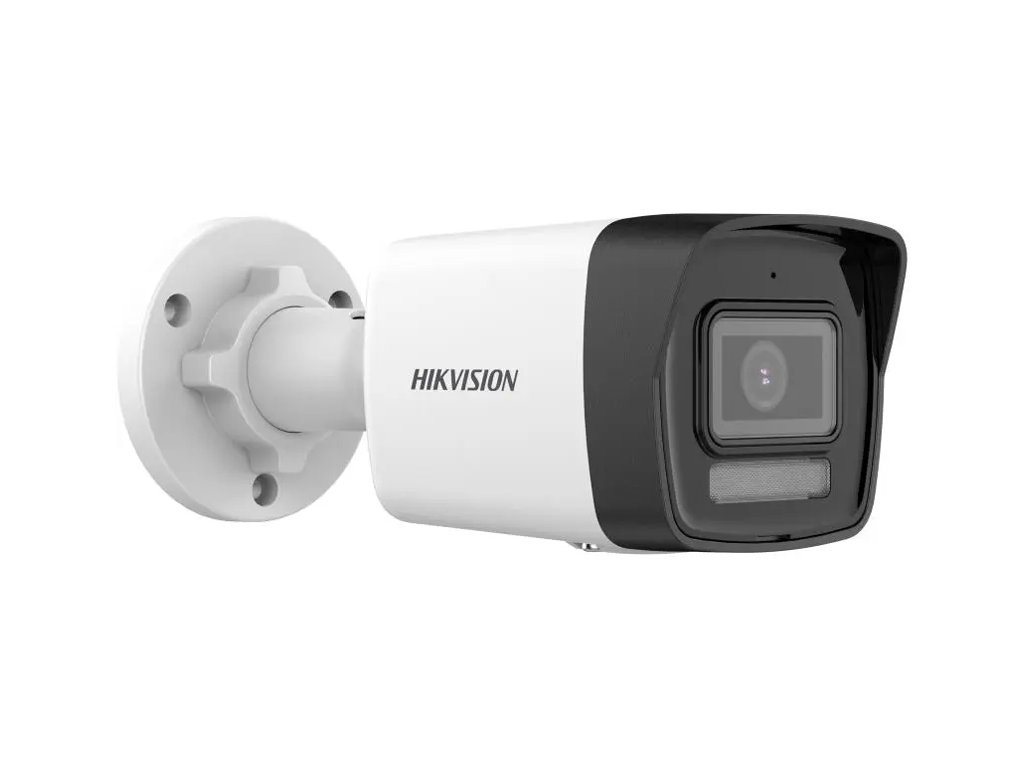

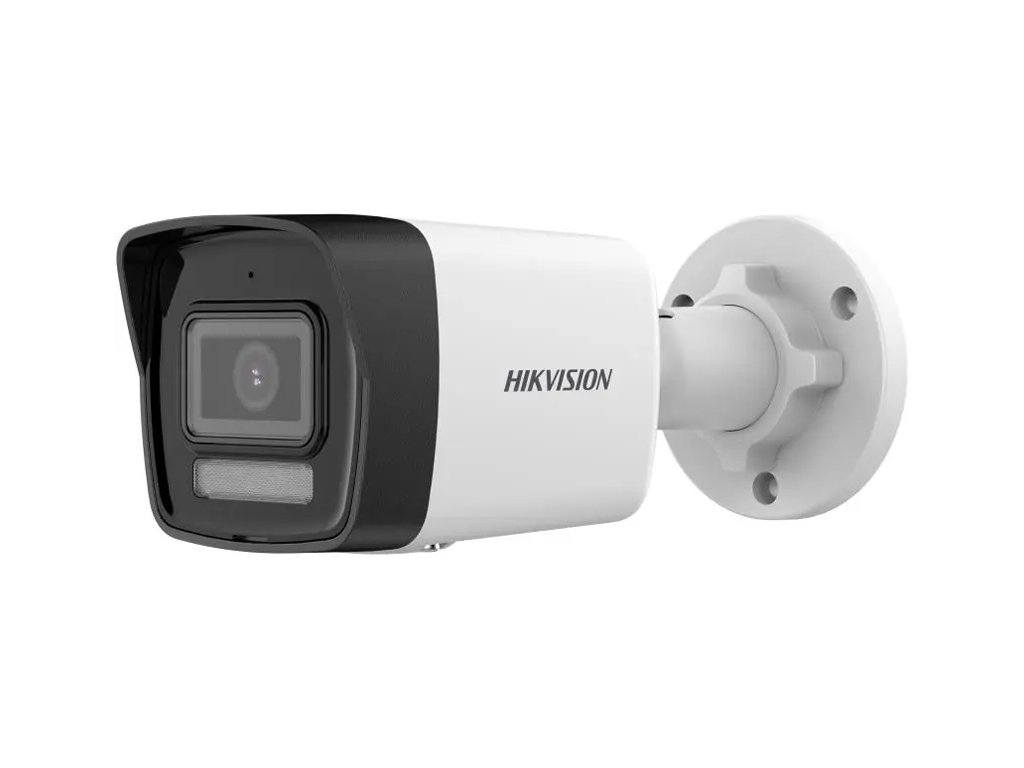

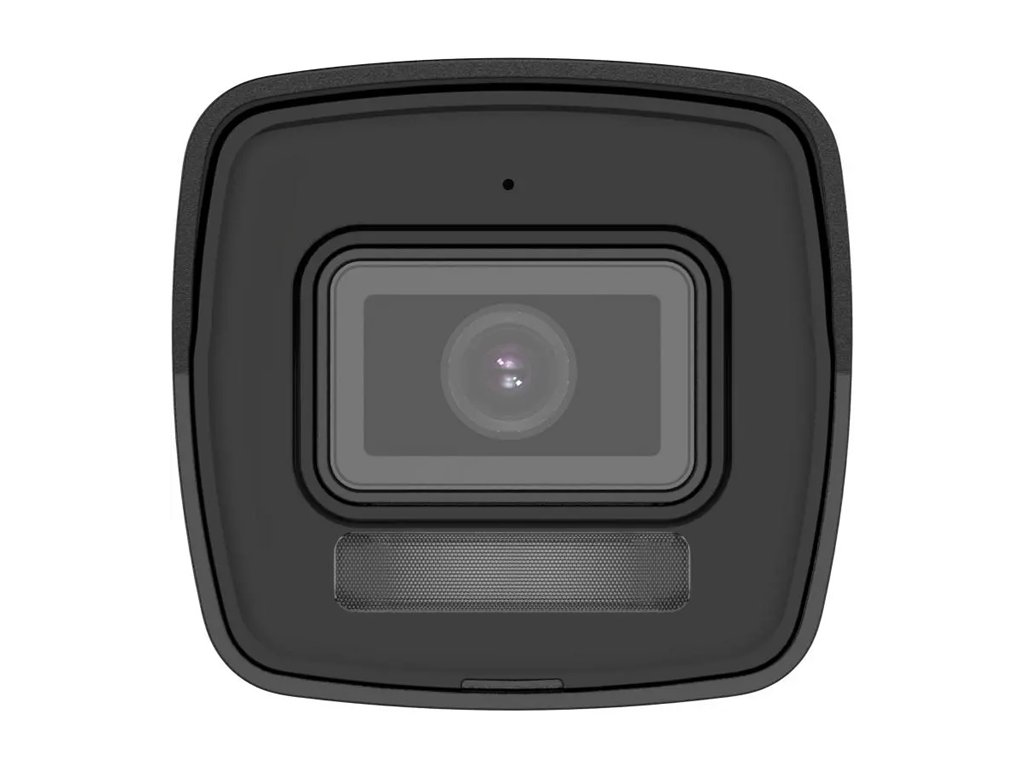

IP tubová kamera 4MPx DS-2CD1043G2-LIU - Hikvision
Vysokokvalitná tubová kamera Hikvision DS-2CD1043G2-LIU je zariadenie triedy IP Camera určené pre moderné systémy inteligentného vizuálneho monitoringu. Zariadenie zabezpečuje plynulú registráciu obrazu s vysokou dynamikou farieb a poskytuje funkciu inteligentnej analýzy videa.
Vybavená jasným objektívom s ohniskovou vzdialenosťou 2.8 mm a clonou f/1.6, ako aj senzorom obrazu 1/3" Progressive Scan CMOS, kamera IP DS-2CD1043G2-LIU umožňuje zaznamenávanie videa v rozlíšení 2560 × 1440 (4 Mpx). Spoľahlivú prevádzku počas celého dňa podporuje vynikajúci IR emitter s dosahom až 30 metrov. Zariadenie patrí do série inteligentných kamier s implementovanou technológiou Smart Hybrid Light vyvinutou spoločnosťou Hikvision.
Efektívne algoritmy kompresie videa H.264/H.265 zaisťujú bezproblémový plynulý prenos obrazu v najlepšej kvalite bez znižovania šírky pásma siete LAN. Technológia PoE v súlade so štandardom 802.3af umožňuje inštaláciu IP kamery bez vedenia dodatočného napájania.
Technické parametre:
- Senzor: 1/3" Progressive Scan CMOS
- Rozlíšenie: 2560 × 1440(4Mpx)
- Objektív: 2.8 mm
- Citlivosť: 0,005Lux (0 lux s IR)
- Nočný režim: Áno, v farbe alebo čierno-biely (Smart Hybrid Light)
- IR osvetľovač: Áno, dosah do 30 m
- Biele svetlo: Áno, dosah do 30 m
- Kompresia: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Dynamický rozsah: Áno, WDR 120dB
- Vybrané funkcie obrazu: BLC, HLC, 3D DNR
- Vstavaný mikrofón: Áno
- Inteligentná analýza obrazu: Detekcia pohybu, klasifikácia objektu človek/vozidlo
- Diaľkové ovládanie: iVMS-4200, Hik-Connect
- Klasifikácia tesnenia: IP67
- Max. odber energie: 6.5W
- Prevádzková teplota: -30...+60 oC
- Rozmery: 170.8mm × 66mm × 69.1mm
- Napájanie: 12VDC, PoE
- Hmotnosť: 270g
![]()
Obr.1 Rozmery kamery DS-2CD1043G2-LIU
Jedinečné režimy osvetlenia scény
Technológia osvetľovača Smart Hybrid Light
Kamera DS-2CD1043G2-LIU vyrábaná spoločnosťou Hikvision je vybavená inovatívnou technológiou Smart Hybrid Light. Dvojitý osvetľovač, ktorý emituje infračervené svetlo a biele svetlo, umožňuje osvetlenie scény v troch režimoch: iba IR, iba biele svetlo alebo inteligentný režim (zmiešaný). Na osobitnú pozornosť zaslúži inteligentný režim kamery DS-2CD1043G2-LIU, ktorý zabezpečuje emisiu infračerveného svetla až do momentu, keď konkrétne podujatie – detekcia pohybu, prekročenie čiary alebo špeciálny pravidlo IVS – spustí aktiváciu farebného režimu a emisiu bieleho svetla, čo umožní zachytenie všetkých najdôležitejších detailov obrazu.
Vďaka funkčnosti Hikvision Smart Hybrid Light zostáva práca kamery IP nenápadná, až do momentu, keď sa zistia potenciálne bezpečnostné hrozby. Navyše, využitie dvojitého svetla v kamere DS-2CD1043G2-LIU nielenže odstrašuje potenciálnych narušiteľov, ale tiež pomáha osvetliť cestu pre prichádzajúcich hostí alebo prechodné osoby v oblasti počas večerných hodín, zvyšujúc komfort a prestíž lokality.
![]()
Obr. 2 Režimy práce kamery: farba 24/7, infračervené IR (čiernobiely obraz) a inteligentný režim.
Podpora PoE
Napájanie bez ďalšieho kabeláže
Priemyselná kamera Hikvision DS-2CD1043G2-LIU môže byť napájaná dvoma spôsobmi. Prvá metóda spočíva vo využití zásuvky 12 V DC. Praktickejšie riešenie však predstavuje využitie výhod technológie PoE. Využitie Power over Ethernet umožňuje napájať IP kamery priamo cez UTP kábel. Napájanie kamery PoE môže byť realizované priamo cez switch zabudovaný v rekordéri, samostatný PoE switch, PoE adaptér alebo PoE injector. Špecialisti uvádzajú množstvo výhod tohto riešenia.
- Nižšie náklady na inštaláciu a rýchlejšia montáž, vďaka zjednodušenému káblovému systému
- Žiadna potreba inštalovať dodatočné napájače pre kamery monitorovania.
- Možnosť efektívneho napájania kamier na vzdialenosť až 250 metrov v režime EXTEND.
Absencia potreby použitia dodatočných napájacích zdrojov znižuje počet zariadení, ktoré môžu zlyhať, čím sa zvyšuje spoľahlivosť systému monitorovania IP Hikvision.
![]()
Obr. 4 Nápad napájania cez PoE
Diaľkové ovládanie a správa
P2P pripojenie v technológii cloud
Kamera IP DS-2CD1043G2-LIU spolupracuje s počítačovou sieťou LAN prostredníctvom adaptívneho Ethernetového rozhrania (self-adaptive) s rýchlosťou 10/100 Mbps. Zároveň špeciálny softvér umožňuje diaľkové ovládanie, konfiguráciu práce kamery Hikvision, modifikáciu rôznych parametrov obrazu a živý náhľad a prezeranie záznamov. Správa a ovládanie monitorovania môžu prebiehať na jednej z 3 platforiem.
- Softvér iVMS-4200 a iVMS-5200 – počítačový program na správu monitorovania Hikvision. Pohodlné rozhranie systému iVMS umožňuje napríklad pokročilú správu parametrov detekcie udalostí a inteligentnej analýzy obrazu a konfiguráciu kamier a živý náhľad.
- Webový prehliadačový rozhranie – špeciálne rozhranie umožňuje rýchle nadviazanie priameho spojenia pomocou IP adresy kamery DS-2CD1043G2-LIU. Týmto spôsobom získava používateľ nové možnosti diagnostiky zariadenia.
- Mobilná aplikácia Hik-Connect – plne mobilná platforma dostupná pre systémy Android a iOS. Aplikácia ponúka živý náhľad, prehrávanie archívnych záznamov a prijímanie oznámení o rôznych udalostiach. Hik-Connect využíva pripojenie v technológii P2P cloud, čo eliminuje potrebu presmerovania portov na routeri a zvyšuje bezpečnosť siete.
Vďaka využitiu cloudovej technológie môže používateľ získať prístup k funkciám servisu a správy kamery DS-2CD1043G2-LIU z akéhokoľvek miesta pripojeného k internetu. Stačí, ak má tablet alebo smartfón so systémom Android/iOS, alebo klasický počítač PC alebo notebook.
![]()
Efektívna kompresia obrazu
Kodek H.265/HVEC
Efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný aj ako H.265, je inovatívny štandard, vytvorený v reakcii na potrebu prenosu obrazu v rozlíšení 4K bez nadmerného zaťaženia pripojenia. V porovnaní so štandardom H.264 technológia umožňuje dvojitú úsporu pásma, čo v systémoch CCTV vedie k predlžovaniu času archivácie materiálu na disku, zvýšeniu dostupnej šírky pásma a predlženiu životnosti HDD. Zároveň je rozdiel v kvalite videa medzi kompresiou H.264 a HVEC nepostrehnuteľný!
![]()
Dôležité: režim kompresie v kamere DS-2CD1043G2-LIU si používateľ môže sám prepínať medzi H.265 a H.264. Týmto spôsobom sa získala možnosť spolupráce kamery DS-2CD1043G2-LIU s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Široký uhol nahrávania
Objektív 2.8 mm
Vynikajúci senzor CMOS s veľkosťou 1/3 palca a objektív s pevným ohniskom 2.8 mm umožňujú dosiahnuť mimoriadne široký uhol pozorovania približne 98° v horizontálnom smere. Vďaka tomu je kamera DS-2CD1043G2-LIU ideálna na pozorovanie a nahrávanie udalostí vo veľkých priestoroch.
Modely širokoúhlových IP kamier Hikvision s pevným ohniskovým objektívom 2.8 mm sú najčastejšie používanými verziami kamier v inštaláciách CCTV. Zabezpečujú univerzálnosť a vysokú kvalitu poskytovaného video materiálu.
![]()
Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (s senzorom 1/2.8")
Technická špecifikácia:
| DS-2CD1043G2-LIU |
| Kamera |
| Senzor | 1/3" Progressive Scan CMOS |
| Štandard prenosu | IP |
| Max. rozlíšenie | 2560 x1440(4Mpx) |
| Citlivosť | 0.005 Lux (farba, AGC ON), 0 Lux pri IR |
| Čas uzávierky | 1/3 s do 1/100,000 s |
| Objektív | 2.8mm |
| Uhol nahrávania (horizontálne) | horizontálne FOV 98°, vertikálne FOV: 54°, šikmé FOV: 114° |
| Rozsah regulácie hlavy | Pan: 0° do 360°, sklon: 0° do 90°, otočenie: 0° do 360° |
| Osvetľovač IR a bieleho svetla |
| Osvetľovač IR | Áno, dosah do 30m |
| Osvetľovač bieleho svetla | Áno, dosah do 30m |
| Inteligentné doplňujúce svetlo | Áno |
| Dĺžka vlny | 850 nm |
| Kompresia obrazu |
| Počet snímok (hlavný prúd) | - 50Hz: 20 snímok/s (2560 × 1440), 25 snímok/s (1920 × 1080, 1280 × 720)
- 60Hz: 20 snímok/s (2560 × 1440), 24 snímok/s (1920 × 1080, 1280 × 720)
|
| Kompresia videa | H.265+/H.264+/H.265/H.264/MJPEG |
| Bitrate videa | 32 Kbps až 8 Mbps |
| Funkcie smart |
| ROI | 1 stály región pre dva prúdy |
| Obraz |
| Funkcie obrazu | BLC, HLC, 3D DNR, ROI |
| Široký dynamický rozsah obrazu | Áno, WDR 120dB |
| Nastavenia obrazu | Sýtosť, expozícia, kontrast, ostrosť, AGC, vyváženie bielej |
| Nočný režim | Áno, v farbe alebo čierno-biely (Smart Hybrid Light) |
| Inteligentná analýza obrazu |
| Ochrana obvodu | Detekcia (klasifikácia) ľudí a vozidiel |
| Základné funkcie | Detekcia pohybu, sabotáže obrazu, mimoriadna situácia (odpojená sieť IP, konflikt adries, chyba pevného disku atď.), detekcia zmeny scény |
| Metódy prepojenia | FTP/NAS/Pamäťová karta, upozornenie monitorovacej centrály, e-mail, spustiť záznam, zachytiť spustený záznam |
| Oblasti pôsobenia | 1 Stály región pre hlavný prúd, subprúd a tretí prúd |
| Sieť |
| Sieťové rozhranie | 1x RJ45 Ethernet 10/100 Mbps self-adaptive |
| Sieťové protokoly | TCP/IP, ICMP, DHCP, DNS, HTTP, RTP, RTSP, NTP, IGMP, IPv6, UDP, QoS, FTP, SMTP |
| Súčasná prehliadka | max. 6 kanálov |
| Počet používateľov / hostiteľov | - max. 32 používateľov
- 3 úrovne oprávnení: Administrátor, Operátor, Používateľ
|
| Klientsky softvér | VMS-4200, Hik-Connect |
| Podporované webové prehliadače | IE 10, IE 11, Chrome 57.0+, Firefox 52.0+, Edge 89+ |
| Kompatibilita | ONVIF(Profile S, Profile T), ISAPI, SDK |
| Všeobecné |
| Vstavaný mikrofón | Áno |
| Napájanie | - 12 VDC
- PoE (802.3af, trieda 3)
|
| Odber energie | - 12 VDC, 0.4A, max: 5W
PoE: (802.3af), max: 6.5W |
| Materiál | Kov+ Plast |
| Klasifikácia tesnenia | IP67 |
| Prevádzková teplota / Prijateľná vlhkosť | - -30 °C do 60 °C
- <95% (bez kondenzácie)
|
| Rozmery | 170.8mm × 66mm × 69.1mm |
| Hmotnosť | 270g |
