Podrobný popis

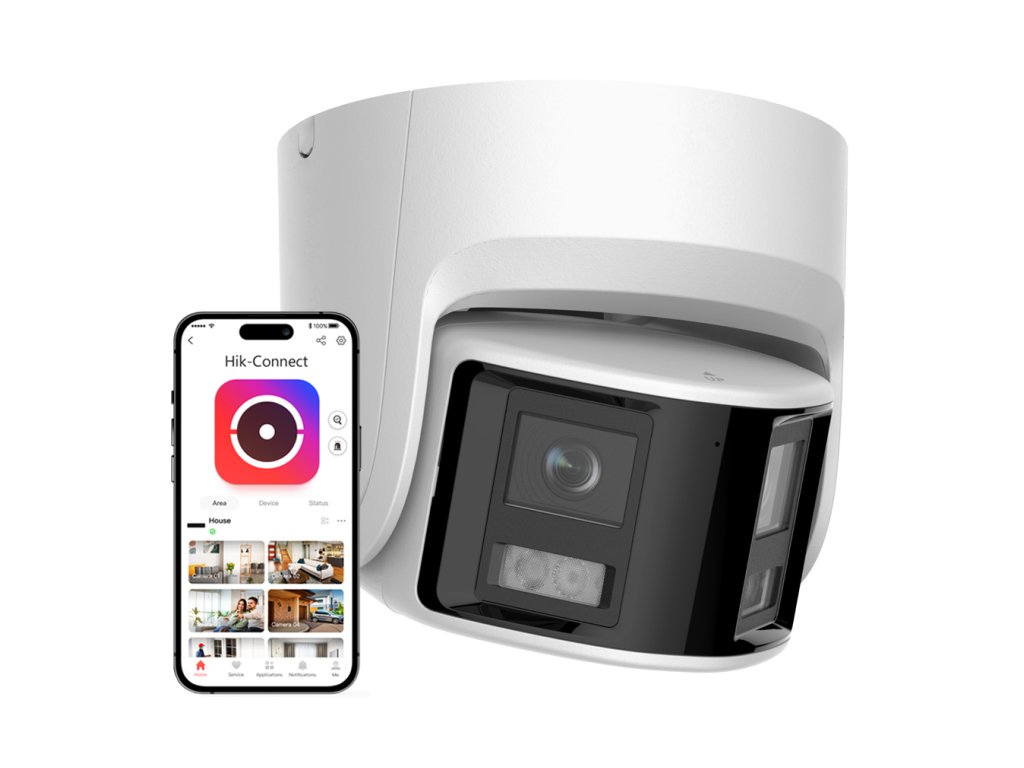

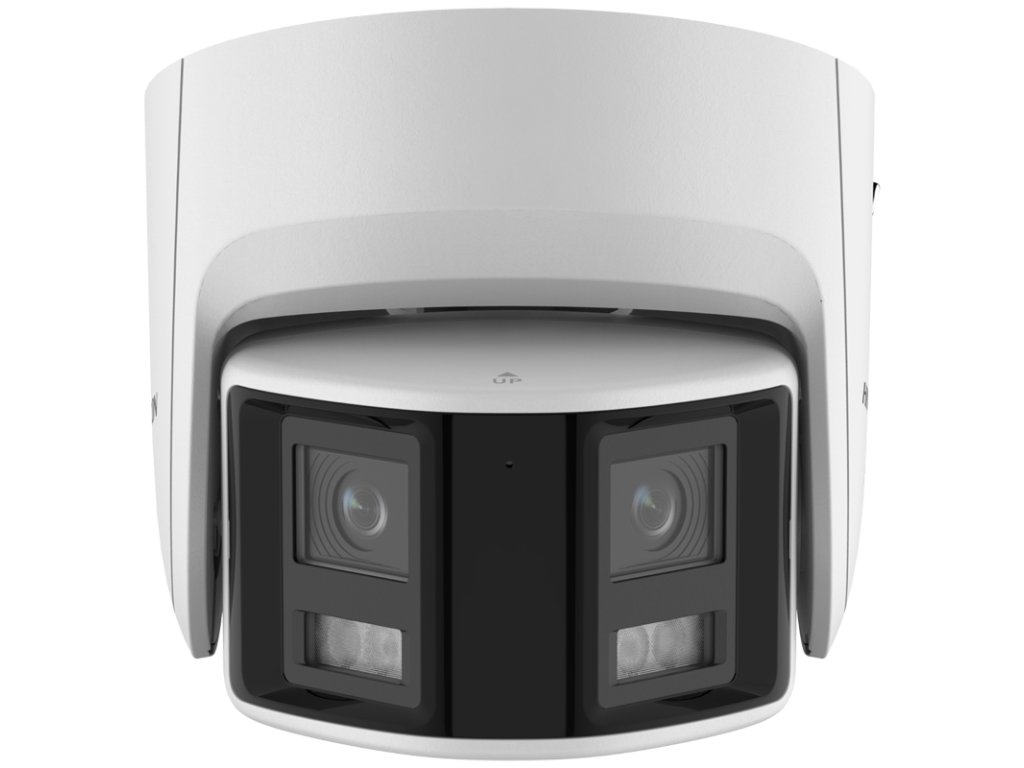

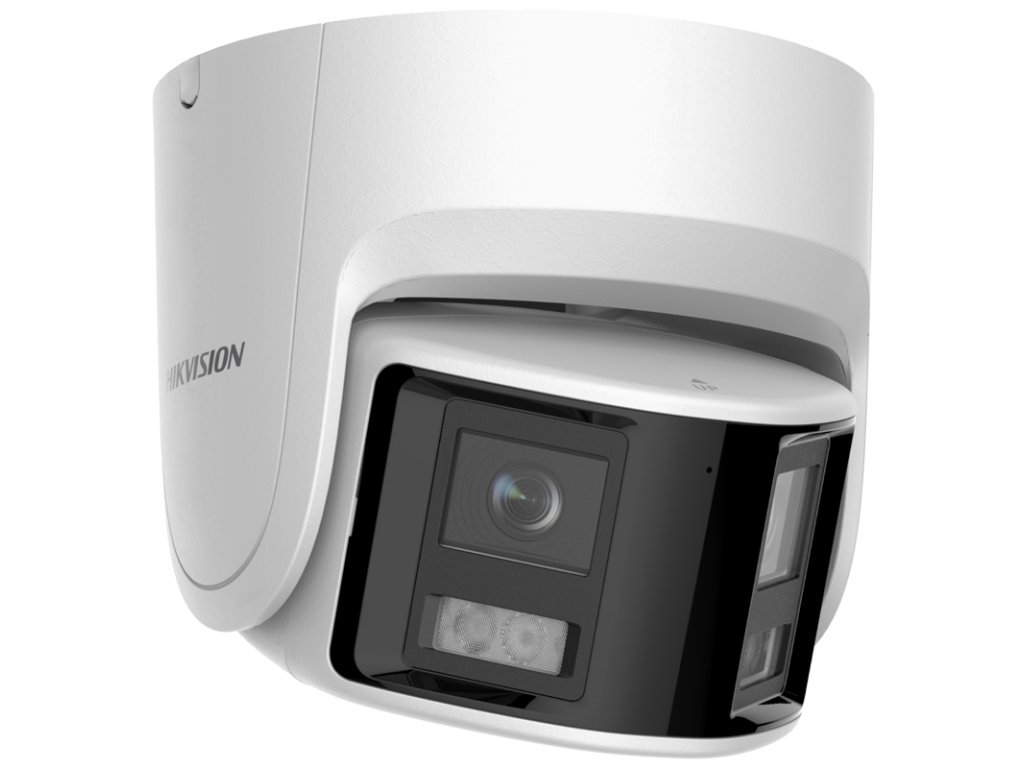

Dvojitá IP kamera DS-2CD2346G2P-ISU/SL - Hikvision
Predstavovaný model DS-2CD2387G2P-LSU/SL je integrovaná panoramatická kamera, patrí do druhej generácie inteligentných kamier Acusense, určená na nepretržitú prácu v inteligentných systémoc h videomonitoringu. Kamera je vybavená dvoma snímačmi CMOS 1/2.5", ktoré sa vyznačujú citlivosťou na úrovni 0.003 Lux, generujú obraz s maximálnym rozlíšením 3040 × 1368(4Mpx). Zariadenie je súčasťou inovatívnej série sieťových kamier značky Hikvision, ktoré umožňujú plynulú registráciu obrazu z miest a objektov pod nepretržitým dohľadom a zabezpečujú inteligentnú analýzu (detekcia prieniku, prekročenia čiary, vstupu/výstupu z oblasti) na základe klasifikácie objektov (vozidlo, človek) doplnenej o funkciu rozpoznávania tváre.
DS-2CD2346G2P-ISU/SL má tiež funkciu aktívneho odstrašovania svetlom(migajúcim, bielym) a zvukovým signálom(oznámenie alebo alarm), ktoré po detekcii pohybu spúšťa alarm, ktorý môže účinne odstrašiť votrelca.
Technické parametre:
- Snímače: 2x 1/2.5" Progressive Scan CMOS
- Rozlíšenie: 3040 × 1386 4Mpx
- Objektívy: 2x 2.8mm
- Citlivosť: Farba: 0.003 Lux
- Prepínač deň/noc: Áno
- IR osvetľovač: 30 m
- Kompresia: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Vybrané funkcie obrazu: AWB, AGC, BLC, HLC, 3D DNR, WDR 120dB, ROI
- Uhol nahrávania: horizontálne FOV 180°, vertikálne FOV: 81°
- Vybrané funkcie analýzy AcuSense: Prekročenie čiary, prienik, vstup do oblasti, klasifikácia ľudí a vozidiel, detekcia tváre
- Funkcia aktívneho odstrašovania: Áno, svetlo(migajúce, biele) a zvukový signál(oznámenie alebo alarm)
- Slot microSD: Áno, do 256Gb
- Vstavaný mikrofón: Áno
- Vstavaný reproduktor: Áno
- Diaľková správa: Hik-Connect, iVMS-4200, WEB server
- Trieda ochrany: IP67
- Max. spotreba energie: 12.5W
- Prevádzková teplota: -30...+60 oC
- Napájanie: 12VDC, PoE
- Rozmery: 140 mm × 145.6 mm
- Váha: 940g
Inteligentná analýza obrazu
Kamery série AcuSense
Sieťové kamery Hikvision zo série AcuSense využívajú technológiu založenú na umelej inteligencii. Implementovaná technológia inteligentnej analýzy obrazu v kamerách a rekordéroch Hikvision z tejto série, umožňuje výrazne minimalizovať falošné poplachy spôsobené pohybom nepodstatných objektov, ako je napríklad pohyb listov, pohyb malých zvierat. Zariadenia označené logom AcuSense využívajú technológiu strojového učenia, aby ešte lepšie klasifikovali rozpoznané objekty. Po nakonfigurovaní kamery sme schopní spúšťať alarm, iba keď človek prekročí čiaru alebo vstúpi do detekčnej oblasti. Zariadenia AcuSense majú tiež funkciu rýchlej detekcie. Vďaka uloženým snímkam videa každého objektu dokáže kamera kategorizovať a potom ľahko a rýchlo vyhľadať. Výnimočné funkcie analýzy obrazu ako aj výkon a rýchlosť činnosti robia systém AcuSense veľmi jednoduchým a efektívnym na používanie.
![]()
Funkcie a výhody prepojenia systémov AcuSense
| Zariadenie | Tradičný NVR rekordér | NVR rekordér AcuSense |
| Tradičná kamera | Štandardný obraz + Základná analýza obrazu | Filterovanie falošných poplachov na vybraných kanáloch rekordéra + rýchle vyhľadávanie objektu |
| Kamera ColorVu | Farebný obraz počas celého dňa + Základná analýza obrazu | Farebný obraz počas celého dňa + filterovanie falošných poplachov na vybraných kanáloch rekordéra + rýchle vyhľadávanie objektu |
| Kamera AcuSense | Filterovanie falošných poplachov vykonávané kamerou | Filterovanie falošných poplachov na všetkých kanáloch + rýchle vyhľadávanie objektu |
| Kamera ColorVu 2. gen. | Farebný obraz počas celého dňa + Filterovanie falošných poplachov vykonávané kamerou | Farebný obraz počas celého dňa + filterovanie falošných poplachov vykonávané kamerou + rýchle vyhľadávanie objektu |
Napájanie prostredníctvom PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera DS-2CD2346G2P-ISU/SL môže byť napájaná dvoma spôsobmi - klasicky cez zásuvku 12VDC a priamo cez skrútenú dvojicu UTP pomocou technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez switch alebo injektor PoE. Medzi výhody, ktoré plynú zo zavedenia štandardu PoE patrí:
- skrátený čas a náklady na inštaláciu vďaka zjednodušenej štruktúre káblovania
- nepotreba inštalácie dodatočných napájacích zdrojov
- možnosť napájania kamier na vzdialenosť až do 250m (rozšírený režim)
![]()
Obr. 3 Myšlienka napájania cez PoE
Diaľková konfigurácia a správa
Spojenie P2P cez cloud
Na realizáciu pripojenia k sieti kamera využíva štandardné ethernetové rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu prevádzky, modifikáciu parametrov obrazu a živý náhľad a prehrávanie záznamov (kamery so slotom microSD). Samotné pripojenie môže byť realizované na troch rôznych platformách:
- program iVMS-4200 a HikCentral- špecializovaný softvér triedy VMS na správu videomonitoringu, ktorý umožňuje pokročilé modifikácie celého systému a spravovanie parametrov detekcie udalostí a inteligentnej analýzy obrazu
- internetový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia pomocou adresy IP kamery, pričom zaisťuje prístup k plnej funkčnosti zariadenia. Pre systémy Hikvision sa odporúča používať prehliadač Internet Explorer.
- mobilná aplikácia Hik-Connect - mobilná platforma pre systémy Android a iOS, umožňujúca živý náhľad, prehrávanie záznamov a prijímanie upozornení o udalostiach v rámci systému. Platforma Hik-Connect využíva pripojenie cez cloud, čo eliminuje potrebu preposielania portov na routeri
Využitie cloudu na nadviazanie pripojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - ako na mobilných, tak aj stacionárnych zariadeniach (PC, notebook).
![]()
Efektívna kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier od Hikvision využívajú efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v priemysle systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu videomateriálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosového pásma. V porovnaní s predchádzajúcim štandardom H.264, nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo v systémoch CCTV vedie k predĺženiu doby archivácie materiálu na disku, zvýšeniu dostupnej priepustnosti prenosového pásma a predĺženiu životnosti dátových nosičov. Čo viac, rozdiel v kvalite videomateriálu pri kompresii H.265, v porovnaní s verziou H.264, je prakticky nepostrehnuteľný.
![]()
Dôležité: režim kompresie v kamere DS-2CD2346G2P-ISU/SL je možné voľne prepnúť medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Technická špecifikácia:
| DS-2CD2346G2P-ISU/SL |
| Kamera |
| Snímač | 2x 1/2.5" Progressive Scan CMOS |
| Štandard prenosu | IP |
| Max. rozlíšenie | 4Mpx @3040 x 1368 |
| Citlivosť | 0.003 Lux (farba, AGC ON), 0 Lux pri IR |
| Čas otvorenia závierky | 1/3 s do 1/100,000 s |
| Režim slow shutter | podporovaný |
| Auto-Iris | N/A |
| Zaostrenie | N/A |
| Objektív | 2x 2.8mm |
| Uhol nahrávania (horizontálne) | horizontálne FOV 180°, vertikálne FOV: 81° |
| Rozsah regulácie hlavy | Pan: -30° do 30°, Tilt: -75° do 75° |
| OSVETĽOVAČ IR |
| Dosah IR | do 30m |
| Dĺžka vlny IR | 850 nm |
| Kompresia obrazu |
| Počet snímok | - 50Hz: 25 fps (3040 × 1368)
- 60Hz: 20fps 24 fps (3040 × 1368)
|
| Kompresia videa | H.265+/H.264+/H.265/H.264 |
| Bitrate videa | 32 Kbps do 8 Mbps |
| Inteligentné funkcie |
| ROI | 1 stály región pre dva prúdy |
| Obraz |
| Hlavný prúd - max. počet snímok | 25/24 kl/s pre 3040×1368 |
| Funkcie obrazu | BLC, 3D-DNR, WDR 120dB, HLC, ROI |
| Nastavenia obrazu | Sýtosť, expozícia, kontrast, ostrosť, AGC, vyváženie bielej |
| Režim deň/noc | automatiky / manuálne |
| Inteligentné funkcie (AcuSense) |
| Ochrana obvodov | Prekročenie čiary, prienik, vstup do oblasti, opustenie oblasti, detekcia (klasifikácia) ľudí a vozidiel |
| Základné funkcie | Detekcia pohybu, sabotáž obrazu, mimoriadna situácia (odpojená IP sieť, konflikt adries, chyba pevného disku atď.), detekcia zmeny scény |
| Metódy prepojení | FTP/NAS/Karta pamäte, oznámenie centu monitorovania, e-mail, spúšťanie záznamu, zachytávanie spusteného záznamu |
| Zóny činnosti | 1 Stály región pre hlavný prúd, podprúd a tretí prúd |
| Aktívne odstrašovanie | Áno, svetlo(migajúce, biele) a zvukový signál(oznámenie alebo alarm) |
| Sieť |
| Sieťové rozhranie | 1x RJ45 Ethernet 10/100 Mbps self-adaptive |
| Sieťové protokoly | TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, NTP, UPnP, SMTP,IGMP, 802.1X, QoS, IPv6, UDP, Bonjour, SSL/TLS, PPPoE, SNMP, Websocket, Websockets |
| Simultánny náhľad | do 6 kanálov |
| Počet používateľov / hostiteľov | - do 32 používateľov
- 3 úrovne oprávnení: Administrátor, Operátor, Používateľ
|
| Klientsky softvér | iVMS-4200 (lite), Hik-Connect, iVMS-5200 |
| Podporované webové prehliadače | IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+ |
| Všeobecné |
| Napájanie | - 12 VDC
- PoE (802.3af, trieda 3)
|
| Spotreba energie | - 12 VDC, 0.88A, Max: 10.5W
PoE: (802.3af, 36V do 57V), 0.34A do 0.21A, Max: 12.5W |
| Materiál | Kov |
| Trieda ochrany | IP67 |
| Teplota prevádzky / Povolená vlhkosť | - -30 °C do 60 °C
- <95% (bez kondenzácie)
|
| Rozmery | 140 x 145.6 mm |
| Váha | 940g |
| Záruka | 36 mesiacov |
