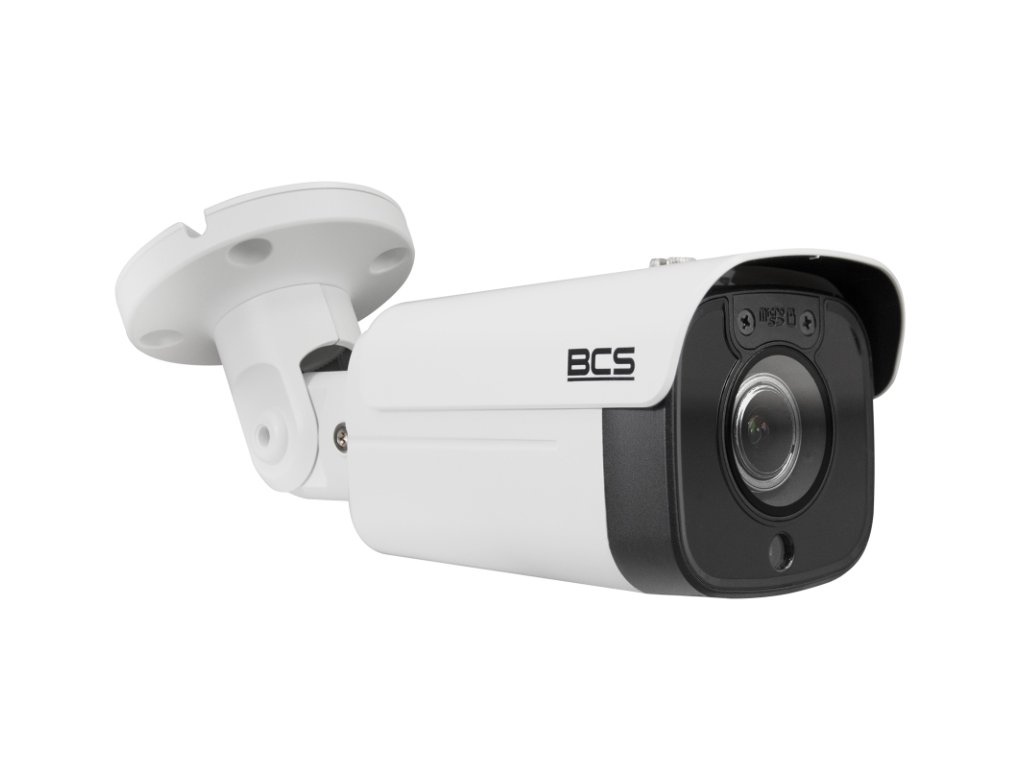

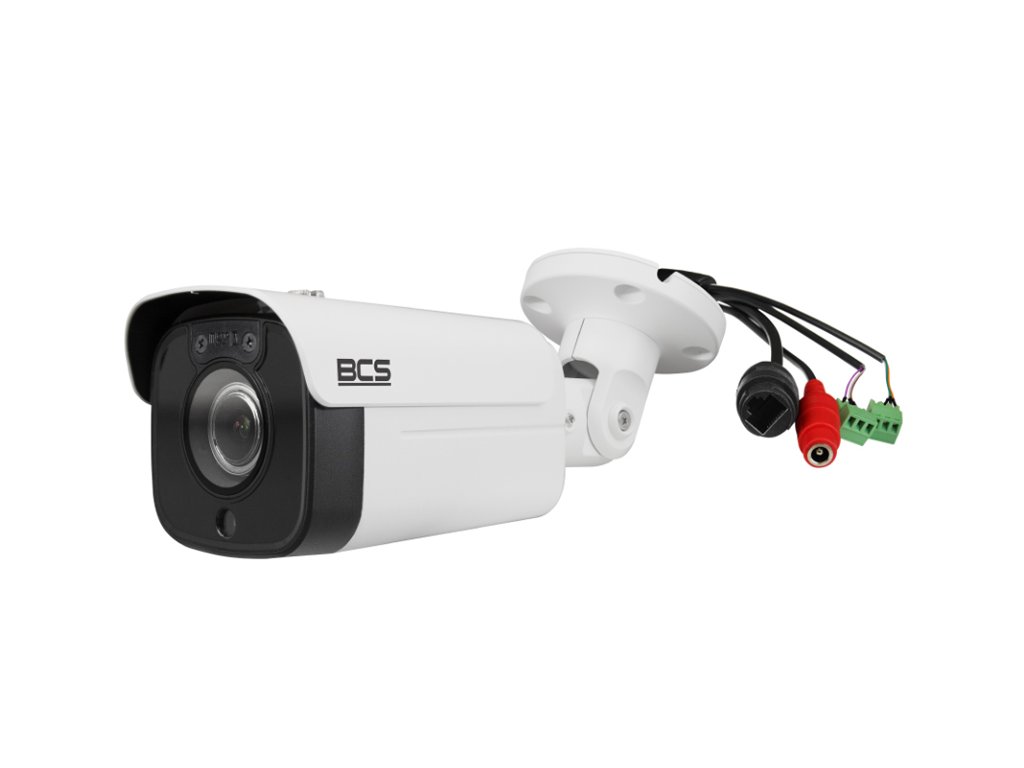

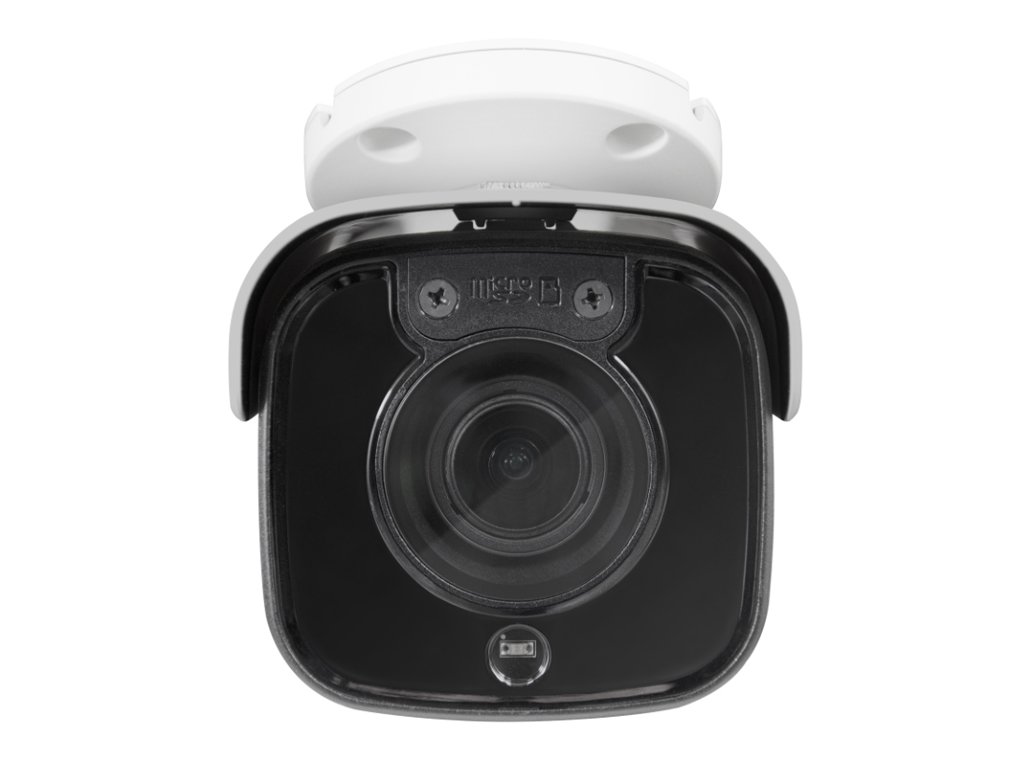

BCS-U-TIP68VSR4 - IP tubová kamera 8Mpx, 2.7-13.5mm, NDAA, SkyLight - BCS Ultra

Podrobný popis

Kamera tubová IP BCS-U-TIP68VSR4 - BCS Ultra

Model BCS-U-TIP68VSR4 je kamerou z najnovšej séria Ultra firmy BCS , fungujúcou v systéme IP s objektívom s variabilnou ohniskovou vzdialenosťou 2.7-13.5mm. Kamera disponuje snímačom 1/2.8” CMOS, ktorý pracuje v rozlíšení 3840×2160(8Mpx). Kompresia dát zariadenia pracuje v štandarde H.265+ / H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery vyťahuje väčšie množstvo detailov z kontrastného pozorovacieho plánu.

Zariadenie disponuje aj vstavaným IR žiaričom IR s dosahom do 40m. Kryt kamery bol vytvorený v štandarde IP67, čo jej zabezpečuje úplnú ochranu pred prenikaním prachu a ochranu pred prenikaním vody, ako aj IK10 , ktorá chráni kameru pred mechanickými poškodením. Kamera je napájaná napätím 12V DC alebo prostredníctvom PoE(802.3af).

Veľkým plusom tejto série je zhoda so zákonom NDAA(National Defense Authorization Act).

Technické parametre:

• Snímač 1/2.8" CMOS
• Rozlíšenie: 3840×2160(8Mpx)
• Kompresia obrazu: H.265 / H.265+ / H.264 / H.264+ / MJPEG
• Objektív s variabilnou ohniskovou vzdialenosťou: 2.7-13.5mm

• IR osvetlenie: Áno, dosah do 40m
• Funkcie obrazu: AGC, AES, AWB, BLC, HLC, 3D DNR
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Vstup/výstup audio: 1/1
• Vstup/výstup alarmu: 1/1
• Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
• Zhoda: ONVIF, NDAA
• SkyLight: Áno
• Slot pre microSD: Áno, karta do 512GB
• Trieda krytia: IP67
• Trieda odolnosti proti mechanickému poškodeniu: IK10
• Prevádzková teplota: -30°C do +60°C
• Napájanie: 12V DC alebo PoE(802.3af)
• Spotreba: max 13.2W
• Rozmery: 80×75×237mm
• Hmotnosť: 1 kg

Regulovaný uhol nahrávania

Objektív s variabilnou ohniskovou vzdialenosťou 2.7-13.5mm

Použitý snímač CMOS v kamere BCS Ultra v rozmere 1/2.8" palca a objektív s variabilnou ohniskovou vzdialenosťou 2.7-13.5mm umožňujú dosiahnuť regulovaný uhol pozorovania od približne 32.6° do približne 110.6° na vodorovnej osi. Takáto konštrukcia optiky kamery robí, že prezentovaný model je ideálny na realizáciu prehľadu všetkých udalostí v rámci pozorovanej scény. Zároveň vďaka vysokej rozlíšení snímača - 3840 x 2160p - zariadenie zabezpečuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok prostredníctvom 5-násobného optického priblíženia.

Obr. 3 Porovnanie uhol nahrávania pre rôzne objektívy (pri snímači 1/2.8")

Napájanie cez PoE

Prenos dát a napájania jedným káblom

Priemyselná kamera BCS-U-TIP68VSR4, rovnako ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez krútená dvojica UTP s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez switch alebo injector PoE.

Medzi výhody, vyplývajúce z použitia štandardu PoE patrí:

• skrátenie času a zníženie nákladov na inštaláciu vďaka zjednodušenej štruktúre kabeláže
• nepotreba inštalácie ďalších napájacích zdrojov
• možnosť napájaní kamier na vzdialenosť až do 250m (režim EXTEND)

Obr. 4 Zásada fungovania napájania PoE

Efektívna kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Ultra využívajú na kompresiu video materiálu efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v branži systémov priemyselného videa ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu video materiálov s vysokým rozlíšením (4K) bez nadmerného zaťaženia prenosovej linky. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu šírky pásma, čo sa v systémoch monitorovania CCTV prenáša na predĺženie doby archivácie materiálu na disku, zvýšenie dostupnej priepustnosti prenosového kanálu a predĺženie životnosti dátových nosičov. Navyše, rozdiel kvality video materiálu pri kompresii H.265, v porovnaní s verziou H.264, je prakticky nezaznamenateľný.

Obr. 5 Rozdiely medzi efektívnosťou kompresie H.265 a H.254

Dôležité: režim kompresie v kamere BCS-U-TIP68VSR4 je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.

Diaľkové ovládanie a prehľadovanie

Pripojenie P2P a VMS

Realizácia pripojenia k sieti v kamere je možná prostredníctvom vstavaného ethernetového pripojenia (self-adaptive). Toto pripojenie umožňuje konfiguráciu prevádzky, modifikáciu parametrov obrazu, ako aj živý prehľad a prehrávanie nahrávok (kamery so slotom pre microSD) z úrovne rozhrania WEB Server'a, špeciálneho programu typu VMS alebo mobilnej aplikácie na zariadenia s operačným systémom Android alebo iOS. Séria BCS Line využíva na diaľkové pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - špeciálne softvér na správu vizuálneho monitorovania, umožňujúci pokročilé modifikácie celého systému, synchronizované prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• Webový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia pomocou IP adresy zariadenia, poskytujúc prístup k plnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, potrebný na získanie video streamu z kamery.
• Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, poskytujúca možnosť živého prehľadovania, prehrávania nahrávok a prijímania upozornení na udalosti v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu preposielania IP adries na routeri.

Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, umožňujúcim pripojenie kamier k rekordérom NVR a programom VMS iných výrobcov.
