BCS-U-TIP65VSR4 - IP tubová kamera 5Mpx, 3-13.5mm, NDAA, SkyLight - BCS Ultra

Podrobný popis

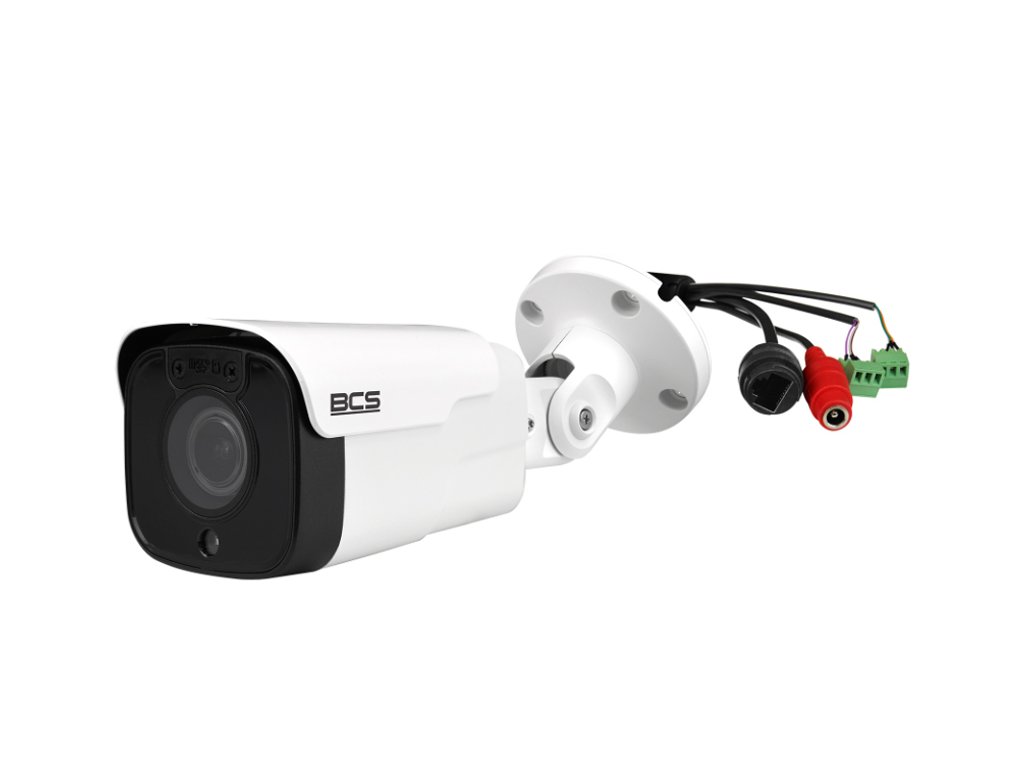

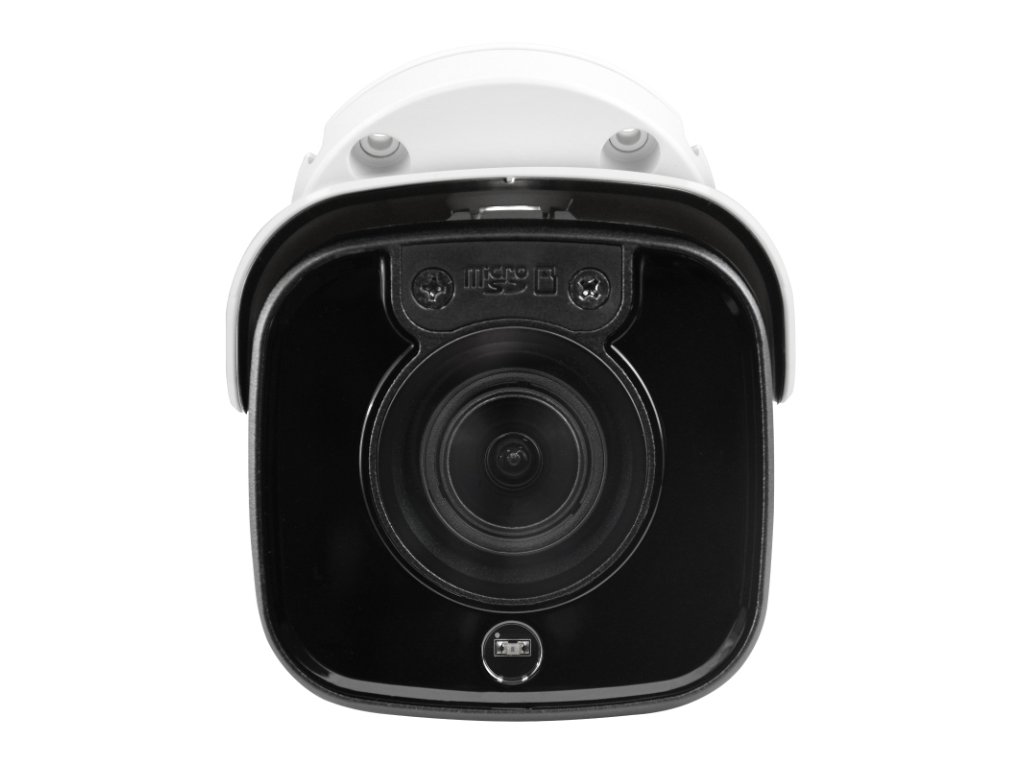

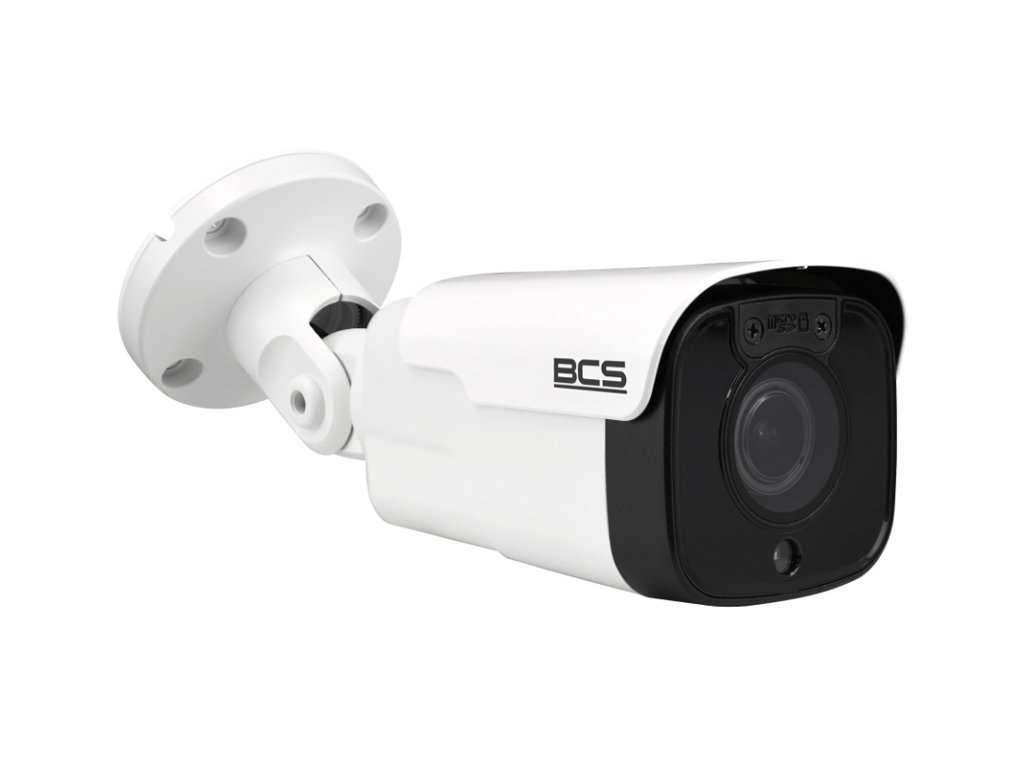

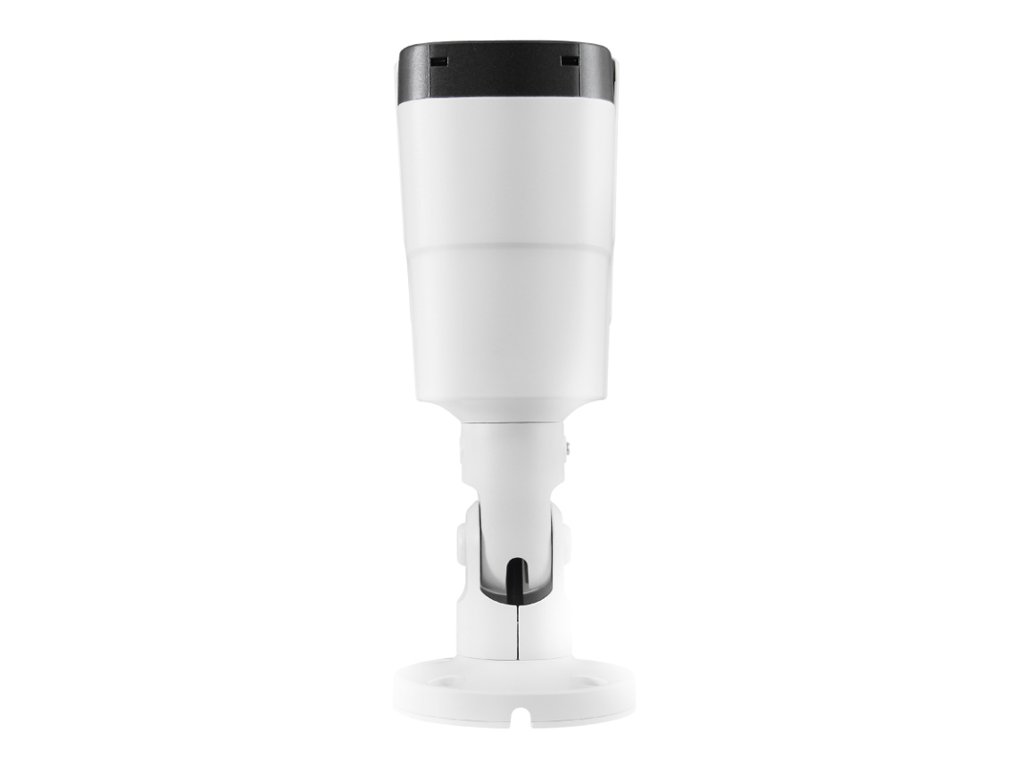

IP tubová kamera BCS-U-TIP65VSR4 - BCS Ultra

Model BCS-U-TIP65VSR4 je kamera z najnovšej série Ultra spoločnosti BCS , fungujúca v systéme IP s variabilným objektívom 3-13.5mm. Kamera disponuje snímačom 1/2.8” CMOS, ktorý pracuje v rozlíšení 2952×1944(5Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery vyťahuje viac detailov z kontrastného pozorovacieho plánu.

Zariadenie má tiež vstavaný infračervený žiarič IR s dosahom do 40m. Obal kamery bol vytvorený v štandarde IP67, čo jej zaručuje úplnú ochranu pred vnikaním prachu a ochranu pred vnikaním vody, a IK10 ktorá chráni kameru pred mechanickými poškodeniami. Kamera je napájaná napätím 12V DC alebo prostredníctvom PoE(802.3af).

Veľkou výhodou tejto série je súlad so zákonom NDAA(National Defense Authorization Act).

Technické parametre:

• Snímač 1/2.8" CMOS
• Rozlíšenie: 2592×1944(5Mpx)
• Kompresia obrazu: H.265 / H.265+ / H.264 / H.264+ / MJPEG
• Variabilný objektív: 3-13.5mm

• IR osvetľovač: Áno, dosah do 40m
• Funkcie obrazu: AGC, AES, AWB, BLC, HLC, 3D DNR
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Audio vstup/výstup: 1/1
• Alarmový vstup/výstup: 1/1
• Obsluha: Webová služba, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
• Súlad: ONVIF, NDAA
• SkyLight: Áno
• Slot pre microSD: Áno, karta do 512GB
• Klasifikácia ochrany: IP67
• Klasifikácia mechanickej odolnosti: IK10
• Prevádzková teplota: -30°C do +60°C
• Napájanie: 12V DC alebo PoE(802.3af)
• Spotreba energie: max 13.2W
• Rozmery: 80×75×237mm
• Hmotnosť: 1 kg

Regulovateľný uhol nahrávania

Variabilný objektív 3-13.5mm

V kamere BCS Ultra použitý snímač CMOS v rozmere 1/2.8" palca a objektív s variabilnou ohniskovou vzdialenosťou 3-13.5mm umožňuje dosiahnuť regulovaný pozorovací uhol od okolo 31° do okolo 91° v horizontále. Taká konštrukcia optiky kamery robí tento model ideálnym na realizáciu prehľadu všetkých udalostí v pozorovanej scéne. Zároveň vďaka vysokej rozlíšení snímača - 2592 x 1944p - zariadenie zaručuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu záznamov pomocou 4.5-násobného optického zoomu.

Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")

Napájanie cez PoE

Prenos dát a napájania jedným káblom

Priemyselná kamera BCS-U-TIP65VSR4, ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez skrutku UTP s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE sa môže realizovať priamo cez switch alebo PoE injektor.

Medzi výhody plynúce z použitia štandardu PoE patrí:

• skrátený čas a znižené náklady inštalácie vďaka zjednodušené štruktúre káblovania
• bez nutnosti inštalovania ďalších napájacích zdrojov
• možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)

Obr. 4 Zásada fungovania napájania PoE

Účinná kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Ultra používajú na kompresiu video materiálu účinný kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti priemyselných monitorovacích systémov ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu video materiálov vysokej rozlíšenia (4K) bez nadmerného zaťažovania prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojitú úsporu pásma, čo v systémoch CCTV vedie k predĺženiu času archivácie materiálu na disku, zvýšeniu dostupnej priepustnosti prenosového spoja a predĺženiu životnosti dátových nosičov. Navyše, rozdiel kvality video materiálu pri kompresii H.265 v porovnaní s verziou H.264 je takmer nepozorovateľný.

Obr. 5 Rozdiely medzi výkonnosťou kompresie H.265 a H.254

Dôležité: režim kompresie v kamere BCS-U-TIP65VSR4 je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.

Diaľkové ovládanie a náhľad

P2P a VMS pripojenie

Realizácia pripojenia k sieti v kamere je možná pomocou vstavaného Ethernetového pripojenia (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a živý náhľad a prehrávanie záznamov (kamery so slotom microSD) z úrovne rozhrania WEB Server'a, určeného programu typu VMS alebo mobilnej aplikácie na zariadeniach so systémom Android alebo iOS. Séria BCS Line používa na vzdialené pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - určený softvér na správu dohľadu, ktorý umožňuje pokročilé modifikácie celého systému, synchronizované prehrávanie záznamov a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• Webový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia pomocou adresy IP zariadenia, čím zaručuje prístup ku všetkým funkcionalitám zariadenia. Pre systémy BCS je doporučené používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, nevyhnutný na získanie video toku z kamery.
• Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, ktorá umožňuje živý náhľad, prehrávanie záznamov a prijímanie oznámení o udalostiach v rámci systému. Mobilná platforma BCS používa pripojenie cez cloud P2P, čím eliminuje nutnosť preposielania IP adries na routeri.

Dôležitou vlastnosťou kamier BCS z rady Line je kompatibilita s otvoreným protokolom ONVIF, ktorý umožňuje pripojenie kamier k rekordérom NVR a VMS programom iných výrobcov.
