BCS-U-TIP62VSR4-Ai2 - IP tubová kamera 2Mpx, 2.8-12mm, NDAA, SkyLight, Ai - BCS Ultra

Podrobný popis

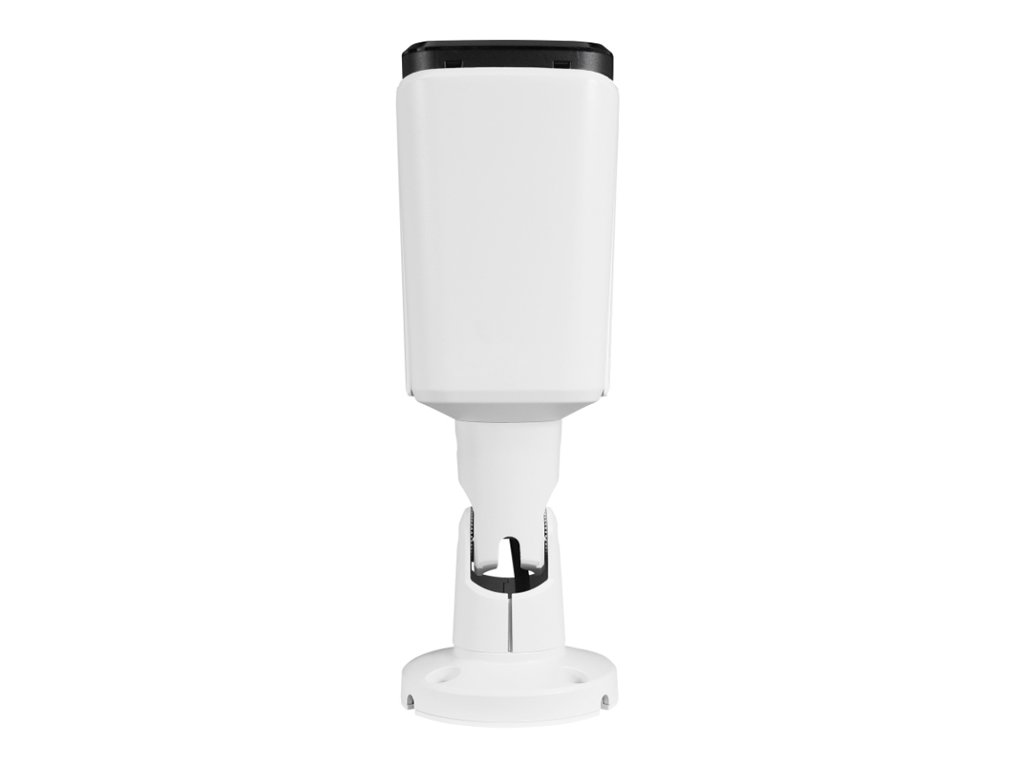

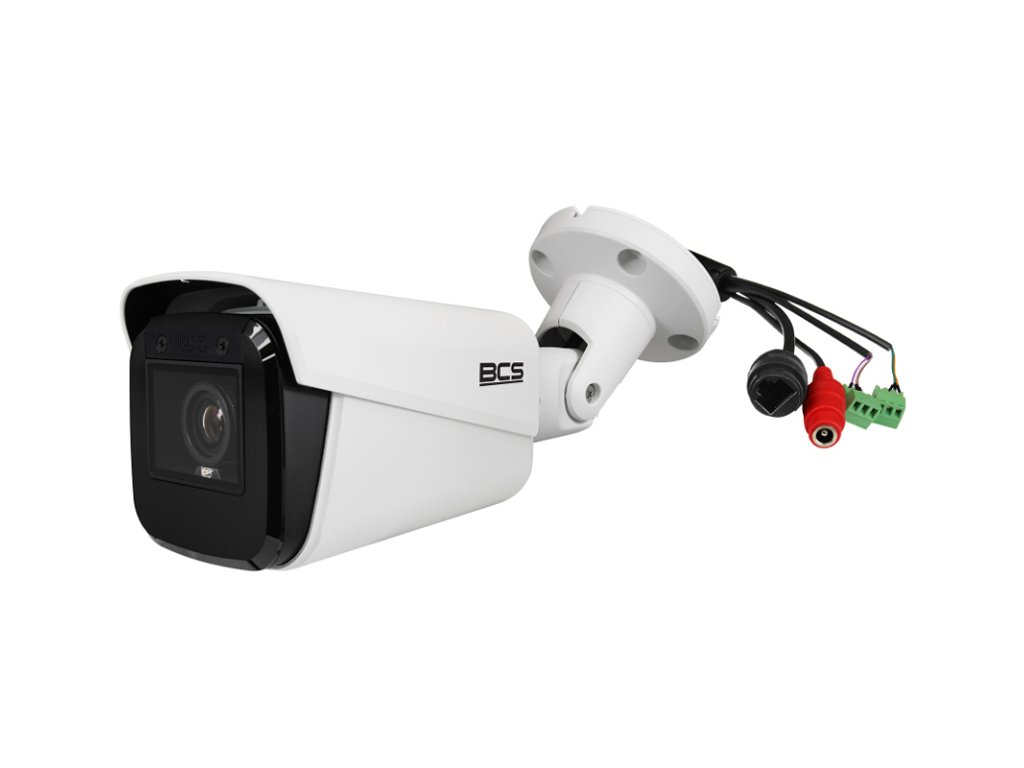

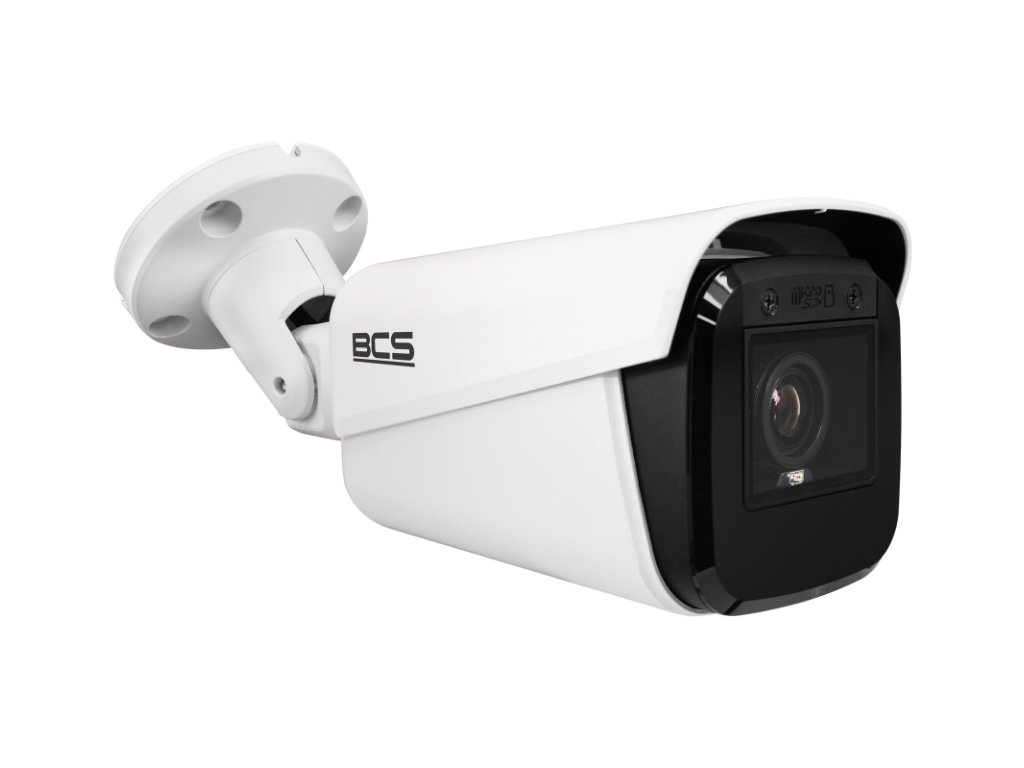

IP tubová kamera BCS-U-TIP62VSR4-Ai2 - BCS Ultra

Model BCS-U-TIP62VSR4-Ai2 je kamera z najnovšej série Ultra spoločnosti BCS , pracujúca v systéme IP s variabilným objektívom 2.8-12mm. Kamera má snímač 1/2.8” CMOS, ktorý pracuje v rozlíšení 1920×1080(2Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery odhaľuje väčšie množstvo detailov z kontrastného pozorovacieho plánu.

Zariadenie má tiež vstavaný IR žiarič s dosahom do 40m. Kryt kamery bol vyrobený v štandarde IP67, čo zabezpečuje úplnú ochranu pred vnikaním prachu a ochranu pred vnikaním vody a IK10 , ktorá chráni kameru pred mechanickými poškodeniami. Kamera je napájaná napätím 12V DC alebo prostredníctvom PoE(802.3af).

Veľkým prínosom tejto série je súlad so zákonom NDAA(National Defense Authorization Act).

Technické parametre:

• Snímač 1/2.8" CMOS
• Rozlíšenie: 1920×1080(2Mpx)
• Kompresia obrazu: H.265 / H.265+ / H.264 / H.264+ / MJPEG
• Variabilný objektív: 2.8-12mm

• IR žiarič: Áno, dosah do 40m
• Funkcie obrazu: AGC, AES, AWB, Defog
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Vybrané inteligentné funkcie Ai: Vniknutie do oblasti, prekročenie čiary, klasifikácia objektu človek/vozidlo
• Audio vstup/výstup: 1/1
• Alarm vstup/výstup: 1/1
• Obsluha: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
• Súlad: ONVIF, NDAA
• SkyLight: Áno
• Slot microSD: Áno, karta do 512GB
• Klasifikácia tesnosti: IP67
• Klasifikácia mechanickej odolnosti: IK10
• Pracovná teplota: -40°C do +60°C
• Napájanie: 12V DC alebo PoE(802.3af)
• Vstavaný ohrievač: Áno
• Spotreba energie: max 8.3W
• Rozmery: 89.3×89.3×277.6mm
• Hmotnosť: 1.29 kg

Regulovateľný uhol nahrávania

Variabilný objektív 2.8-12mm

Použitý v kamere BCS Ultra snímač CMOS o veľkosti 1/2.8" palca a objektív s variabilnou ohniskovou vzdialenosťou 2.8-12mm umožňujú dosiahnuť regulovateľný uhol pozorovania od približne 34° do približne 105.7° horizontálne. Taká konštrukcia optiky kamery robí, že vykazovaný model je ideálny na realizáciu prehľadu všetkých udalostí v rámci sledovanej scény. Zároveň vďaka vysokej rozlíšení snímača - 1920 x 1080p - zariadenie zabezpečuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok prostredníctvom 4-násobného optického priblíženia.

Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")

Napájanie cez PoE

Prenos dát a napájania jedným káblom

Priemyselná kamera BCS-U-TIP62VSR4-Ai2, ako väčšina moderných kamier IP, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez UTP kábel s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE sa môže realizovať priamo cez switch alebo injector PoE.

Medzi výhody, ktoré vyplývajú z využitia štandardu PoE, patrí:

• skrátený čas a znížené náklady inštalácie vďaka zjednodušenej štruktúre káblovania
• absencia nutnosti inštalovania ďalších napájačov
• možnosť napájania kamier na vzdialenosť až do 250m (rozšírený režim)

Obr. 4 Zásada fungovania napájania PoE

Účinná kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Ultra využívajú na kompresiu videa účinný kodek HEVC (ang. High Efficiency Video Coding), v odbore systémov priemyselnej televízie označovaný ako H.265. Tento štandard bol vytvorený v odpovedi na potrebu prenosu videomateriálov vysokej rozlíšenia (4K) bez nadmerného zaťažovania prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu šírky pásma, čo v systémoch monitoringu CCTV vedie k predlženiu doby archivácie materiálu na disku, zvýšeniu dostupnej priepustnosti prenosového spojenia a predĺženiu životnosti dátových nosičov. Navyše, rozdiel kvality videomateriálu pri kompresii H.265 v porovnaní s verziou H.264 je prakticky nepozorovateľný.

Obr. 5 Rozdiely medzi účinnosťou kompresie H.265 a H.264

Dôležité: režim kompresie v kamere BCS-U-TIP62VSR4-Ai2 je možné voľne prepnúť medzi H.265 a H.264, čo jej umožňuje spolupracovať s rekordérmi, ktoré nepodporujú kompresiu HEVC.

Diaľkové ovládanie a náhľad

P2P a VMS pripojenie

Realizácia pripojenia k sieti v kamere je možná prostredníctvom vstavaného Ethernet pripojenia (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a živý náhľad a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB Server'a, určeného VMS softvéru alebo mobilnej aplikácie na zariadenia so systémom Android alebo iOS. Séria BCS Line využíva na vzdialené pripojenie nasledujúce platformy:

• VMS program; BCS Manager alebo Smart PSS - určený softvér na správu video monitorovania, ktorý umožňuje pokročilé modifikácie celého systému, synchronizované prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• WEB prehliadač - umožňuje rýchlu nadviazanie pripojenia pomocou IP adresy zariadenia, zabezpečujúc prístup k plnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, ktorý je nevyhnutný na získanie streamu videa z kamery.
• Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, ktorá umožňuje živý náhľad, prehrávanie nahrávok a prijímanie oznámení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu preposielania IP adries na routeri.

Dôležitou vlastnosťou kamier BCS série Line je kompatibilita s otvoreným protokolom ONVIF, umožňujúcim pripojenie kamier k NVR rekordérom a VMS programom iných výrobcov.

Technická špecifikácia:
