BCS-U-DIP65VSR4-Ai2 - IP kamera s kopulovým dizajnom 5 Mpx, 2.7-13.5mm, NDAA, SkyLight, Ai - BCS Ultra

Podrobný popis

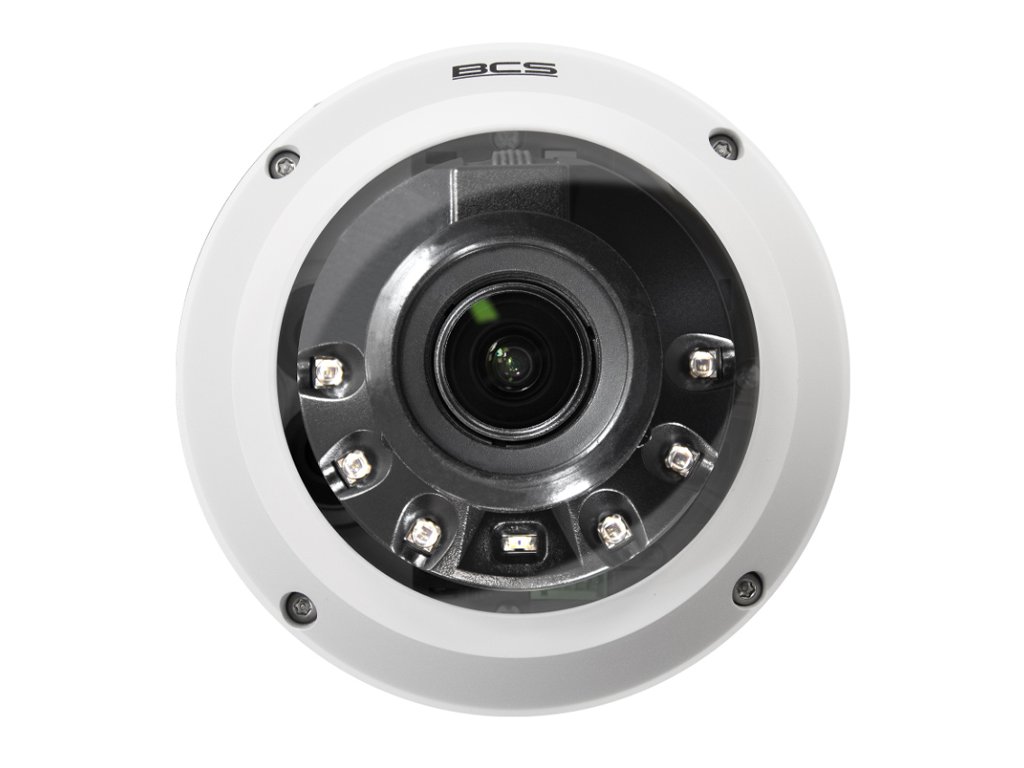

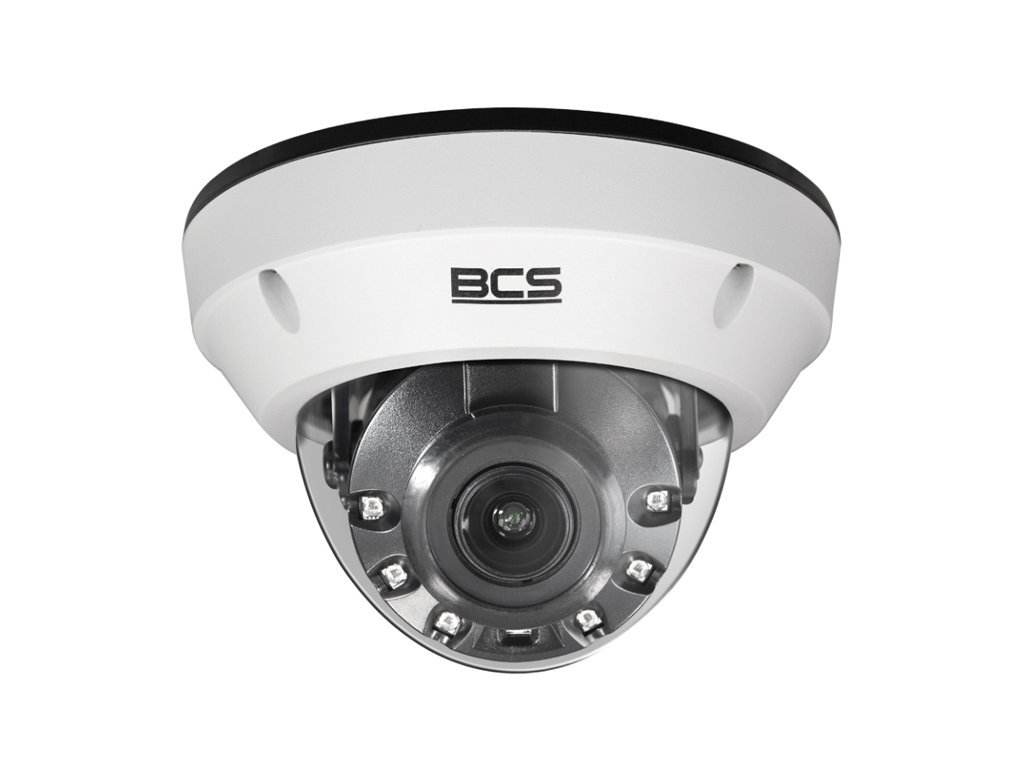

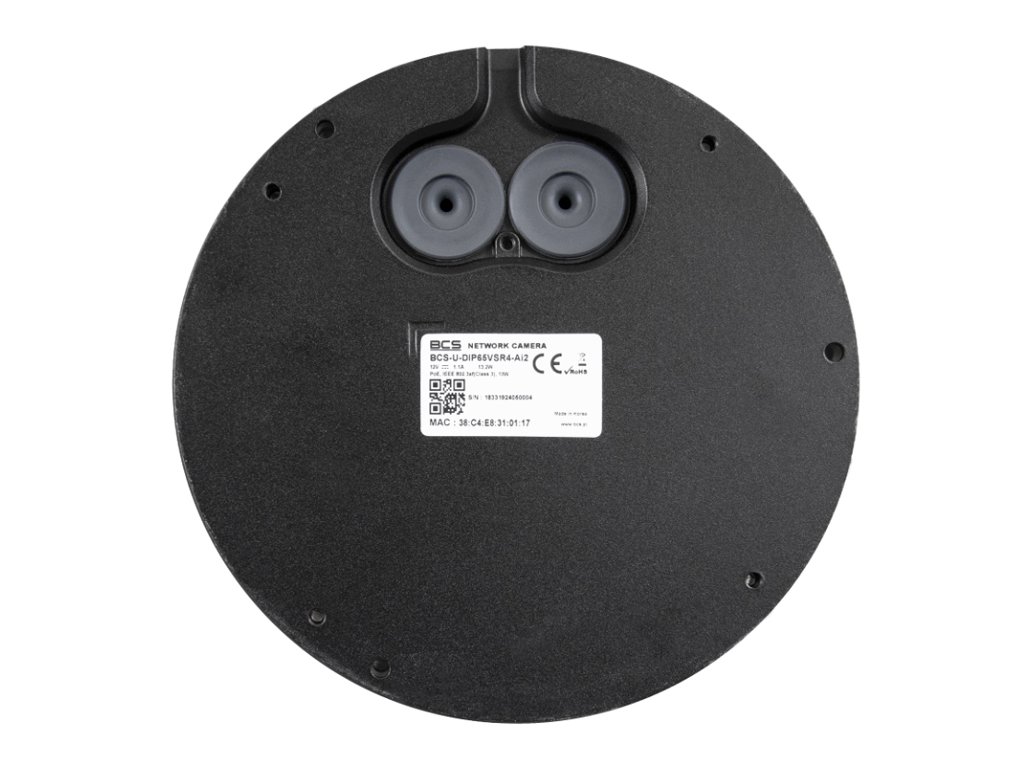

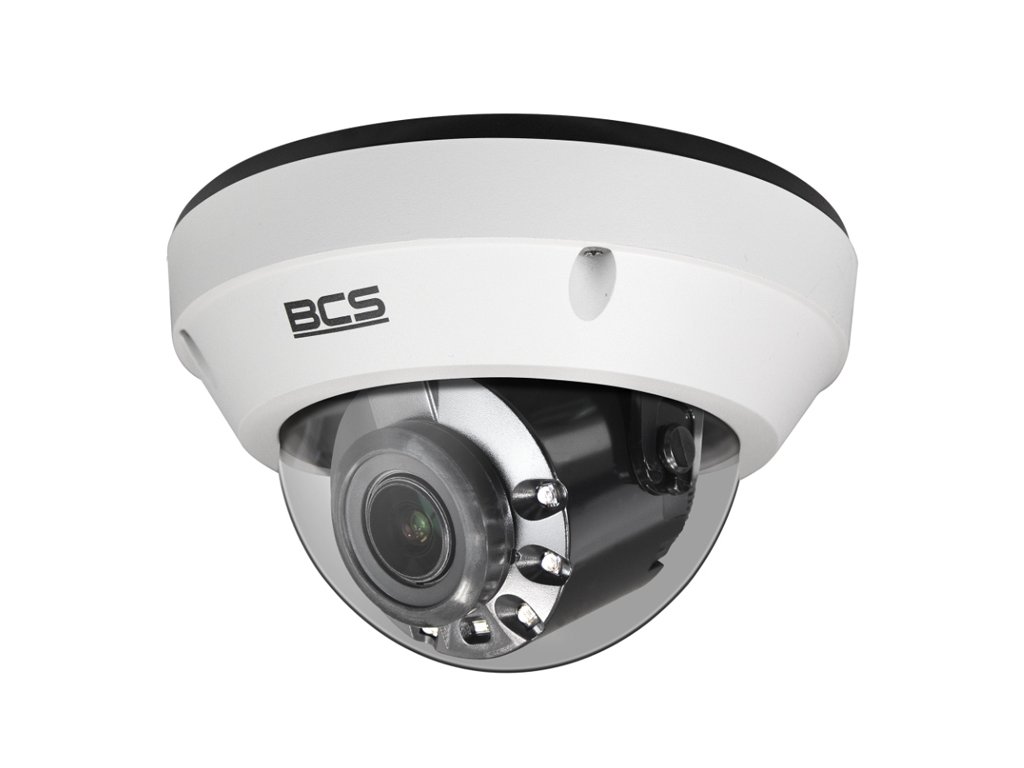

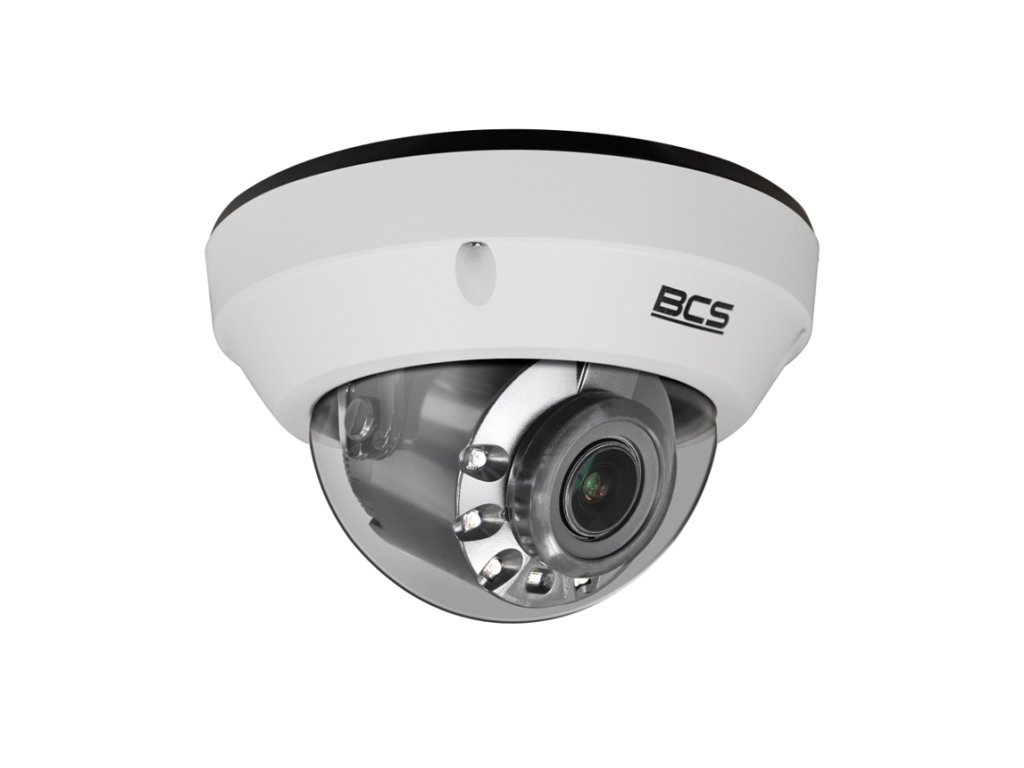

Kamera kopulová IP BCS-U-DIP65VSR4-Ai2 - BCS Ultra

Model BCS-U-DIP65VSR4-Ai2 je kamerou z najnovšej série Ultra spoločnosti BCS , fungujúca v systéme IP s variabilným objektívom 2.7-13.5mm. Kamera má snímač 1/2.8” CMOS, ktorý pracuje v rozlíšení 2592×1944(5Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery vykúzli väčšie množstvo detailov z kontrastného pozorovacieho prostredia.

Zariadenie má tiež zabudovaný osvetľovač IR s dosahom do 40m. Pozdĺžna časť kamery bola vytvorená podľa štandardu IP67, ktorý zaisťuje jej úplnú ochranu pred vnikaním prachu a ochranu pred vnikaním vody, a IK10 , ktorý chráni kameru pred mechanickými poškodením. Kamera je napájaná napätím 12V DC alebo cez PoE(802.3af).

Veľkým plusom tejto série je zhoda s legislatívou NDAA(National Defense Authorization Act).

Technické parametre:

• Snímač 1/2.8" CMOS
• Rozlíšenie: 2592×1944(5Mpx)
• Kompresia obrazu: H.265 / H.265+ / H.264 / H.264+ / MJPEG
• Variabilný objektív: 2.7-13.5mm

• IR osvetľovač: Áno, dosah do 40m
• Funkcie obrazu: AGC, AWB, Defog
• Integrovaný mikrofón: Áno
• Integrovaný reproduktor: Áno
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Vybrané inteligentné funkcie Ai: Vniknutie do oblasti, prekročenie línie, klasifikácia objektu človek/vozidlo
• Audio vstup/výstup: 1/1
• Alarm vstup/výstup: 1/1
• Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
• Kompatibilita: ONVIF, NDAA
• SkyLight: Áno
• Slot microSD: Áno, karta do 512GB
• Trieda krytia: IP67
• Trieda mechanickej odolnosti: IK10
• Zabudovaný vykurovač: Áno
• Prevádzková teplota: -40°C do +55°C
• Napájanie: 12V DC alebo PoE(802.3af)
• Zabudovaný vykurovač: Áno
• Spotreba energie: max 13.2W
• Rozmery: 155×104.4mm
• Hmotnosť: 1 kg

Nastaviteľný uhol nahrávania

Variabilný objektív 2.7-13.5mm

Snímač CMOS použitý v kamere BCS Ultra v rozmere 1/2.8" palca a objektív s variabilnou ohniskovou vzdialenosťou 2.7-13.5mm umožňujú získať nastaviteľný uhol pozorovania od približne 30.4° do približne 101.2° na horizonte. Taká konštrukcia optiky kamery robí z prezentovaného modelu ideálny na realizáciu prehľadu celkových udalostí v rámci pozorovanej scény. Zároveň, vďaka vysokej rozlíšení matice - 2592 x 1944p - zariadenie zabezpečuje veľmi dobré vykreslenie detailov a možnosť podrobnej analýzy obsahu záznamov prostredníctvom 5-násobného optického zoomu.

Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")

Napájanie cez PoE

Prenos dát a napájania jedným káblom

Priemyselná kamera BCS-U-DIP65VSR4-Ai2, ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez krútenú dvojlinku UTP s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť vykonávané priamo cez switch alebo injector PoE.

Medzi výhody, ktoré vyplývajú z používania štandardu PoE, patrí:

• skrátenie času a zniženie nákladov na inštaláciu v ďaka zjednodušenej štruktúre kabeláže
• absencia potreby inštalácie ďalších napájacích zdrojov
• možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)

Obr. 4 Zásada fungovania napájania PoE

Účinná kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Ultra využívajú na kompresiu video materiálu účinný kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti priemyselnej televízie ako H.265. Tento štandard bol vytvorený v odpovedi na potrebu prenosu videomateriálov s vysokým rozlíšením (4K) bez nadmerného zaťažovania prenosového kanála. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo sa v systémoch monitorovania CCTV odráža v predĺžení času archivácie materiálu na disku, zvýšení dostupnej šírky pásma prenosovej linky a predĺžení životnosti dátových médií. Navyše, rozdiel v kvalite video materiálu pri kompresii H.265 v porovnaní s verziou H.264 je takmer nepostrehnuteľný.

Obr. 5 Rozdiely medzi účinnosťou kompresie H.265 a H.254

Dôležité: režim kompresie v kamere BCS-U-DIP65VSR4-Ai2 je možné voľne prepnúť medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.

Diaľková obsluha a prehľad

P2P a VMS pripojenie

Realizácia pripojenia k sieti v kamere je možná prostredníctvom zabudovaného Ethernetového pripojenia (self-adaptive). Toto pripojenie umožňuje konfiguráciu pracovného procesu, úpravu parametrov obrazu a živý prehľad a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB Servera, určeného programu VMS alebo mobilnej aplikácie na zariadeniach so systémom Android alebo iOS. Séria BCS Line používa na diaľkové pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - určený softvér na správu video monitorovania, umožňujúci pokročilé úpravy celého systému, synchronizované prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• Internetový prehliadač WEB - umožňuje rýchle nadviazanie spojenia s využitím IP adresy zariadenia, poskytujúc prístup ku kompletnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, nevyhnutný na získanie streamu videa z kamery.
• Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, umožňujúca živé prehľadovanie, prehrávanie nahrávok a prijímanie upozornení na udalosti v rámci systému. Mobilná platforma BCS využíva spojenie cez cloud P2P, čo eliminuje potrebu presmerovania IP adries na routeri.

Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, umožňujúcim pripojenie kamier k rekordérom NVR a programom VMS iných výrobcov.
