Podrobný popis

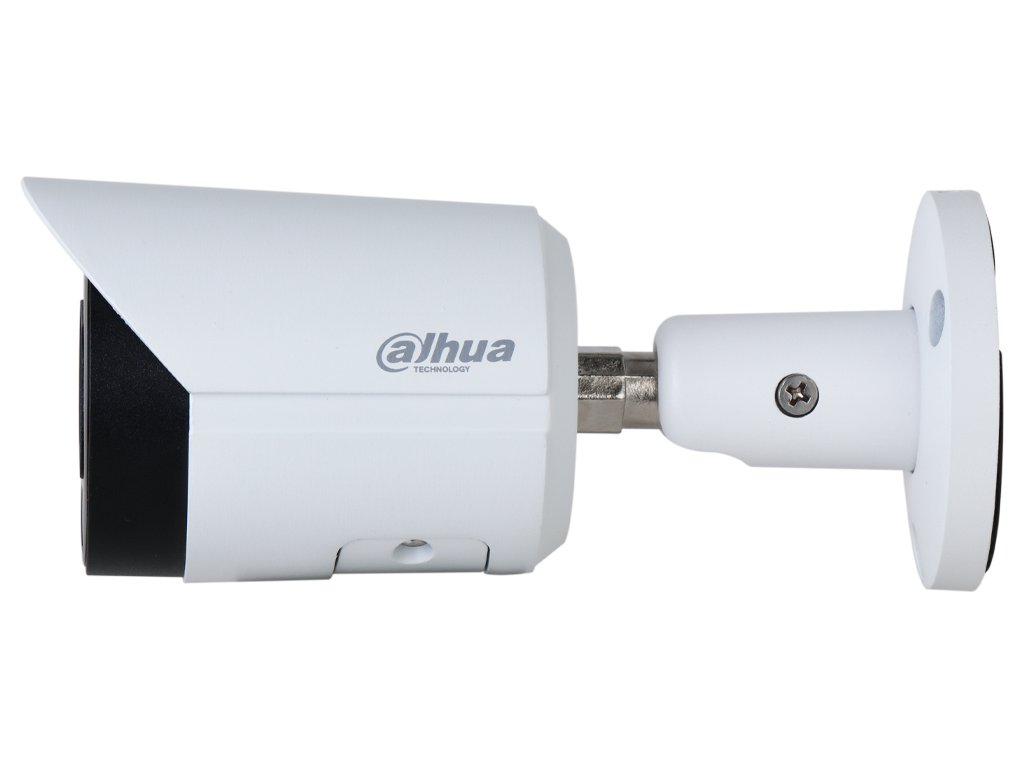

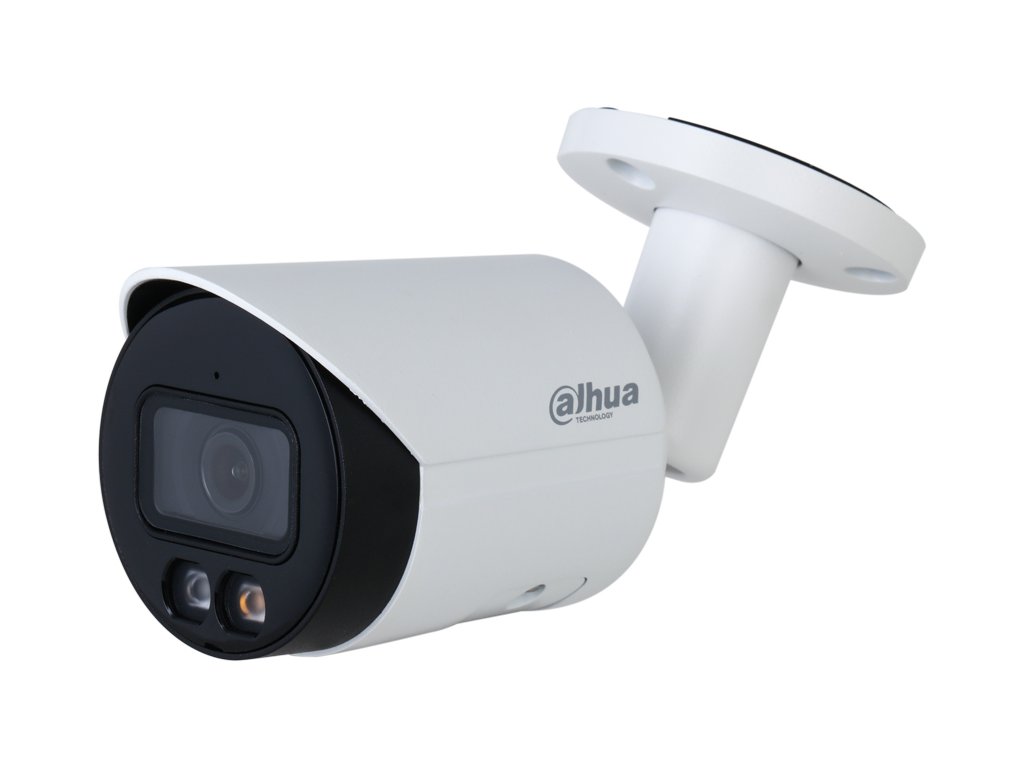

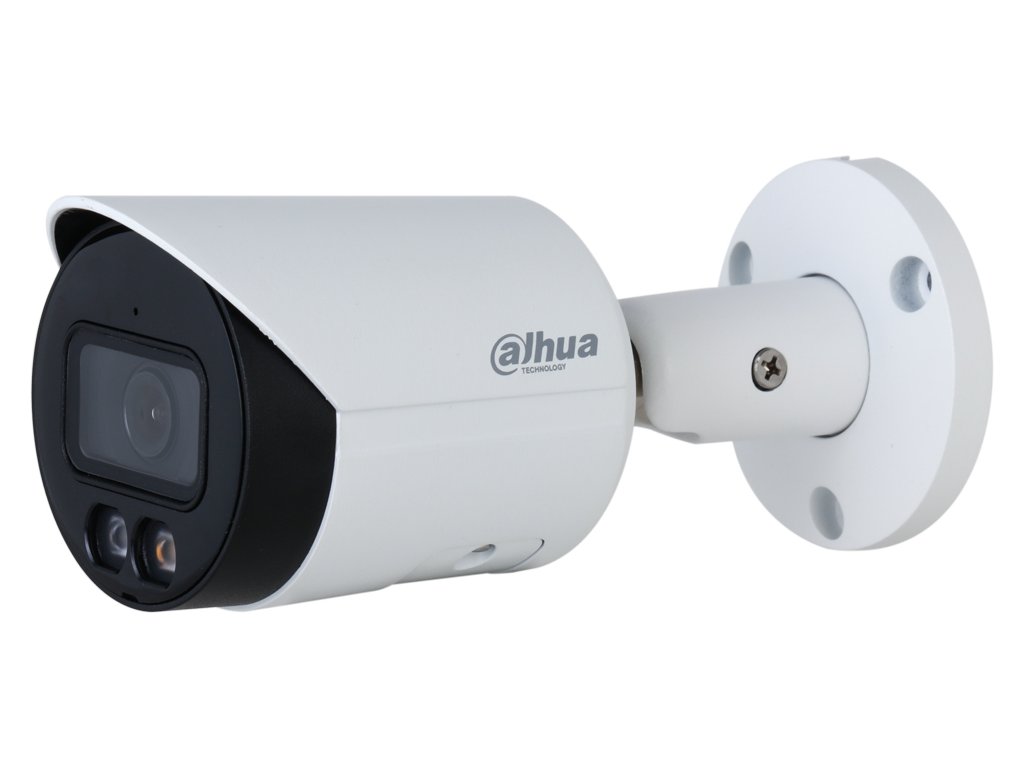

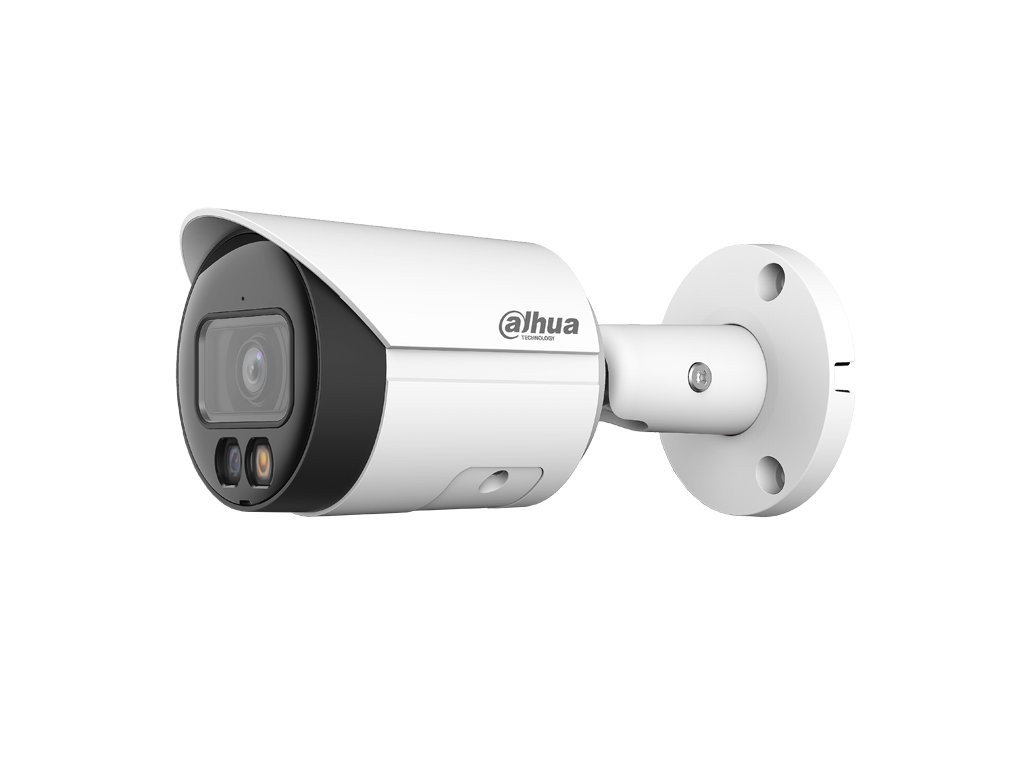

Kamera tubová IP IPC-HDW2449T-S-IL - DAHUA
Model IPC-HFW2249S-S-IL patrí do série WizSense S2, ktorá je určená na rozšírené, profesionálne IP monitorovanie, založené na inteligentnej analýze obrazu. Kamera disponuje objektívom s pevným ohniskom 2.8 mm a snímačom 1/2.8” progressive CMOS, ktorý pracuje v rozlíšení 1920×1080px. Kompresia dát kamery funguje podľa štandardu H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia WDR 120 dB výrazne zlepšujúca dynamiku kamery ťaží viac detailov z kontrastného realizačného plánu pozorovania.
Zariadenie má tiež zabudovaný zářič IR a LED bieleho svetla s dosahom do 30m. Umožňuje prácu v 3 režimoch osvetľovača-iba IR, iba biele svetlo alebo režim Smart - IR + biele svetlo. Okrem toho zariadenie disponuje funkciami 3D-DNR, ROI, AGC, AWB, BLC/HLC, ktoré prispôsobujú činnosť kamery panujúcim podmienkam a významne zlepšujú kvalitu obrazu. Kryt kamery bol vytvorený v štandarde IP67. Kamera je napájaná napätím 12V DC alebo PoE.
Technické parametre:
- Snímač: 1/2.8" PS CMOS
- Rozlíšenie: 2Mpx (1920 x 1080)
- Objektív: 2.8mm
- Uhol pohľadu: H: 107°
- Osvetľovač IR a LED: 30m
- Zabudovaný mikrofón: Áno
- Zabudovaný slot SD: Áno
- Konfigurácia a vzdialená správa: softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Príkladné funkcie WizSense: Detekcia vniknutia , SMD, inteligentné vyhľadávanie, prekročenie línie
- Odolnosť proti vode: IP67
- Spotreba energie: < 4.4 W
- Rozmery:166.2 x 70 x 70 mm
- Hmotnosť: 0.48 kg
- Napájanie: 12V DC / PoE
Široký uhol nahrávania
Objektív 2.8mmm
V kamere použitý snímač CMOS v rozmere 1/2.8 palca a objektív s pevným ohniskom 2.8mm umožňuje dosiahnuť široký uhol pozorovania do približne 107° v horizontále. Takýto široký uhol pozorovania robí predstavenú kameru ideálnou na realizáciu prehľadu a nahrávania všetkých udalostí v rámci monitorovaného objektu.
Modely s širokým uhlom, disponujúce objektívom pevného ohniska 2.8mm sú najčastejšie používanymi verziami kamier v inštaláciách priemyselnej televízie, kvôli univerzálnosti a vysokej kvalite dodávaného videomateriálu.
Obr. 1 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera IPC-HFW2249S-S-IL využíva dve metódy napájania - klasicky cez zásuvku 12VDC alebo priamo cez skrútenú dvojicu UTP s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez switch alebo injector PoE. Medzi výhody vyplývajúce z použití štandardu PoE patrí:
- skrátenie času a nákladov na inštaláciu vďaka zjednodušenej štruktúre kabeláže
- vyhnutie sa potrebe inštalovať dodatočné napájacie zdroje
- možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)
Obr. 2 Napájanie a prenos obrazu v technológii PoE
Vzdialená konfigurácia a správa
P2P pripojenie cez cloud
Na realizáciu pripojenia k sieti kamera používa štandardné ethernetové rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a živý náhľad a prehrávanie záznamov (kamery so slotom microSD). Samotné pripojenie môže byť realizované na troch, rôznych platformách:
- program Smart PSS, DSS Express, DSS PRO - dedikovaný softvér na správu vizuálneho monitorovania, ktorý umožňuje pokročilé modifikácie celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač WEB - umožňuje rýchlo nadviazať pripojenie s využitím adresy IP kamery, zabezpečujúc prístup k plnej funkčnosti zariadenia. Pre systémy Dahua sa odporúča používať prehliadač Internet Explorer.
- mobilná aplikácia iDMSS / gDMSS - mobilná platforma pre systémy iOS a Android, ktorá umožňuje živý náhľad, prehrávanie záznamov a prijímanie upozornení na udalosti v rámci systému. Platforma DMSS využíva pripojenie cez cloud, čo eliminuje potrebu presmerovania portov na routeri
Využitie cloudu na nadviazanie pripojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - na mobilných aj pevných zariadeniach (PC, laptop).
Účinná kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier DAHUA využívajú efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu materiálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobné úspory šírky pásma, čo v systémoch CCTV vedie k predlženiu doby archivácie materiálu na disku, zvýšeniu dostupnej priepustnosti prenosového spojenia a predĺženiu životnosti ukladacích médií. Navyše, rozdiel kvality materiálu vo videu v kompresii H.265 v porovnaní s verziou H.264 je prakticky nepostrehnuteľný.
Dôležité: režim kompresie v kamere IPC-HFW2249S-S-IL je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Inteligentná analýza obrazu
Séria WizSense
Kamera IPC-HFW2249S-S-IL patrí do série WizSense, ktorá sa vyznačuje vysokokvalitnými riešeniami založenými na algoritmoch AI a deep learning. Medzi najdôležitejšie funkcie WizSense patrí predovšetkým SMD+, najnovšia technológia, ktorá umožňuje takmer úplne obmedziť falošné alarmy. Algoritmy AI v sérii WizSense sú schopné rozpoznať človeka a vozidlo, poskytujú presnejšiu perimetrickú ochranu a majú zvýšenú vzdialenosť detekcie. V spolupráci so Smart NVR kamera disponuje aj funkciami inteligentného vyhľadávania, extrakcie udalostí a spájania do filmov z udalostí. Technológia Quick Pick dokáže rýchlo identifikovať zaujímavé osoby / vozidlá, čo optimalizuje vyhľadávanie relevantných udalostí SMD. AI SSA (samoadaptácia scény) opera sa na algoritme deep learning, ktoré inteligentne identifikuje mnoho scén a prispôsobuje sa ich optimálnym obrazom.
Technická špecifikácia:
| IPC-HFW2249S-S-IL |
| Kamera |
| Snímač | 1/2.8" Progressive Scan CMOS |
Systém skenovania
| Progresívny
|
| Maximálne rozlíšenie | 1920 x 1080 |
| Citlivosť | 0.002 Lux@F1.6 |
Pomer S/N
| >56dB
|
| Závierka | 1/3 s–1/100000 s |
| Objektív | 2.8 mm |
| Uhol pohľadu | 2,8 mm: Horizontálne: 107 ° × Vertikálne: 56 ° × Diagonálne: 127 ° |
| Infračervený osvetľovač | IR 30m
|
| Osvetľovač bieleho svetla | LED 30m |
| Režimy práce displeja | iba IR, iba LED, Smart - IR + LED |
| Infračervený filter | Mechanický ICR |
Rozlíšenie
| 2Mpx (1920x1080) / 1.3Mpx (1280x960) / 720p (1280x720) / D1 (704x576 / 704x480) / VGA (640x480) / CIF (352x288 / 352x240) |
| Kompresia | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
Rýchlosť hlavného streamu
| 1920 × 1080@ (1–25/30 fps) |
| Bitrate | H.264: 32 kbps–6144 kbps;
H.265: 12 kbps–6144 kbps |
| Funkcie obrazu |
| AGC | Áno |
AWB (biela rovnováha)
| Auto/prírodný/ulicná lampa/exteriér/manuálne/regiónové vlastné |
| BLC | Áno |
| HLC | Áno |
| ROI | Áno
|
| Široký dynamický rozsah | Áno, WDR 120 dB
|
| Funkcie regulácie obrazu | 3D DNR; Zrkadlo/flip (0°, 90°, 180°, 270°)
|
Detekcia pohybu
| 4 oblasti (úprava: veľkosť, poloha, citlivosť, prah) |
Zasnežené oblasti
| 4 oblasti (úprava: veľkosť, poloha) |
| Audio |
| Zabudovaný mikrofón | Áno |
| Zabudovaný slot SD | Áno , karta microSD do 256GB |
| Sieť |
| Pripojenie do siete | RJ-45 (10/100Base-T) |
| Protokoly | IPv4; IPv6; HTTP; TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS; NTP; Multicast; ICMP; IGMP |
| Kompatibilita | ONVIF (Profil S); CGI; P2P; Genetec |
| Používatelia | 6 (prihlásených súčasne)
|
Mobilné systémy
| iOS, Android
|
Webový server
| Zabudovaný |
| WizSense |
| Perimetrická ochrana | Prekročenie línie, detekcia vniknutia (podpora klasifikácie a presného detekovania vozidiel a ľudí) |
| SMD+ | Klasifikácia (človek / vozidlo), filtrácia falošných poplachov (>1%), Zvýšená vzdialenosť detekcie |
| Inteligentné vyhľadávanie | Spolupráca so Smart NVR na presné inteligentné vyhľadávanie, extrakciu udalostí a spájanie do filmov z udalostí |
| Všeobecné |
| Odolnosť proti vode | IP67
|
| Napájanie | 12V DC, PoE (802.3af) |
Spotreba energie
| <4.4W |
| Prevádzková teplota | -40 °C do 60 °C |
| Prijateľná vlhkosť | N/A |
| Materiál krytu | Plast |
| Rozmery | 166.2 x 70 x 70 mm |
| Hmotnosť | 0.48 kg |
