BCS-U-DIP62VSR4-Ai2-0722 - IP kopulová kamera 2Mpx, 7-22mm, NDAA, SkyLight, Ai - BCS Ultra

Podrobný popis

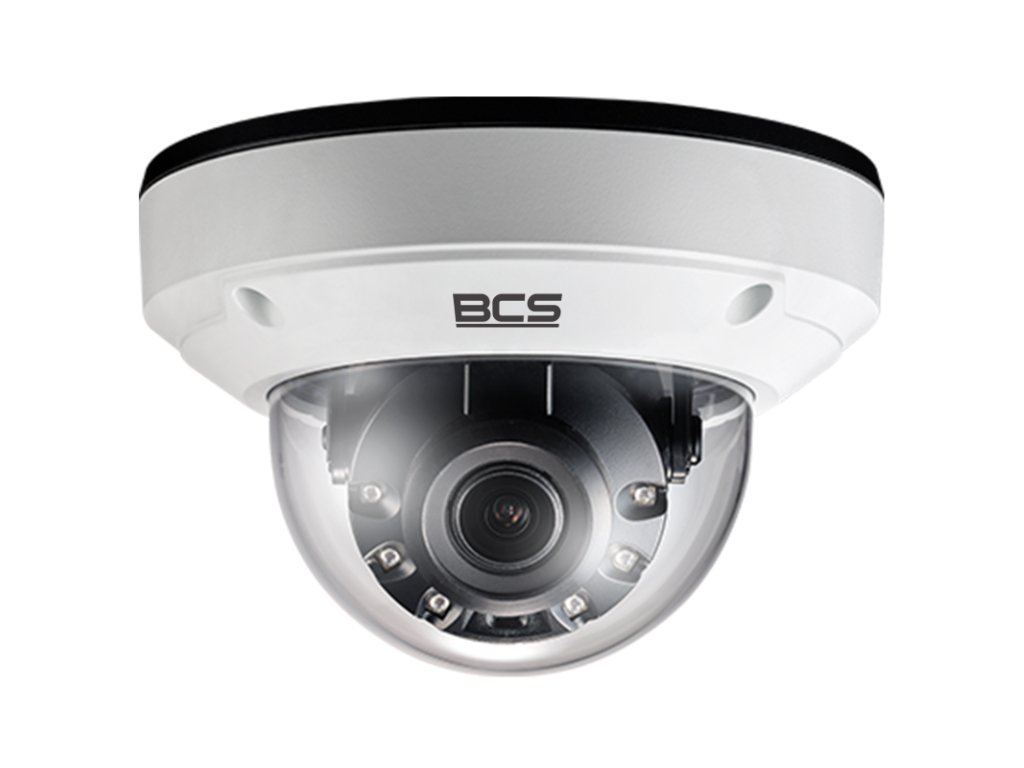

Kamera kupolová IP BCS-U-DIP62VSR4-Ai2-0722 - BCS Ultra

Model BCS-U-DIP62VSR4-Ai2-0722 je kamerou z najnovšej série Ultra firmy BCS , ktorá funguje v systéme IP s variabilným objektívom 7-22mm. Kamera má snímač 1/2.8” CMOS, ktorý pracuje v rozlíšení 1920×1080(2Mpx). Kompresia dát zariadenia funguje v štandardoch H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery odhaľuje väčšie množstvo detailov z kontrastného pozorovacieho plánu.

Zariadenie má tiež vstavaný IR žiarič s dosahom do 40m. Kryt kamery je vytvorený v štandarde IP67, čo jej zaisťuje úplnú ochranu pred prienikom prachu a ochranu pred prienikom vody a IK10 , ktorá chráni kameru pred mechanickými poškodeniami. Kamera je napájaná napätím 12V DC alebo pomocou PoE(802.3af).

Veľkou výhodou tejto série je zhoda s nariadením NDAA(National Defense Authorization Act).

Technické parametre:

• Snímač 1/2.8" CMOS
• Rozlíšenie: 1920×1080(2Mpx)
• Kompresia obrazu: H.265 / H.265+ / H.264 / H.264+ / MJPEG
• Variabilný objektív: 7-22mm

• IR osvetľovač: Áno, dosah do 40m
• Funkcie obrazu: AGC, AES, AWB, Defog
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Vybrané inteligentné funkcie Ai: Vniknutie do oblasti, prekročenie čiary, klasifikácia objektu človek/vozidlo
• Audio vstup/výstup: 1/1
• Alarmový vstup/výstup: 1/1
• Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
• Kompatibilita: ONVIF, NDAA
• SkyLight: Áno
• Slot microSD: Áno, karta do 512GB
• Klasifikácia krytia: IP67
• Klasifikácia mechanickej odolnosti: IK10
• Prevádzková teplota: -40°C do +60°C
• Napájanie: 12V DC alebo PoE(802.3af)
• Vstavaný ohrievač: Áno
• Spotreba energie: max 8.3W
• Rozmery: 155×104.4mm
• Hmotnosť: 1 kg

Regulovaný uhol nahrávania

Variabilný objektív 7-22mm

Použitý snímač CMOS v kamere BCS Ultra s veľkosťou 1/2.8" palca a objektív s variabilnou ohniskovou vzdialenosťou 7-22mm umožňuje získať regulovaný uhol pozorovania od cca 16.8° do cca 40.5° v horizontále. Takáto konštrukcia optiky kamery robí, že prezentovaný model je ideálny na realizovanie prehľadu všetkých udalostí v rámci pozorovanej scény. Súčasne, vďaka vysokej rozlíšení snímača - 1920 x 1080p - zariadenie zaisťuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok prostredníctvom 3-násobného optického zoomu.

Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")

Napájanie prostredníctvom PoE

Prenos dát a napájania jedným káblom

Priemyselná kamera BCS-U-DIP62VSR4-Ai2-0722, ako väčšina moderných kamer IP, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez krútenú dvojlinku UTP so využitím technológie Power over Ethernet (PoE). Napájanie prostredníctvom PoE sa môže realizovať priamo prostredníctvom switch alebo injector PoE.

Medzi výhody plynúce z využitia štandardu PoE patrí:

• skrátený čas a znižené náklady na inštaláciu vďaka zjednodušenej štruktúre elektrického vedenia
• žiadna potreba inštalovať dodatočné napájače
• možnosť napájania kamier na vzdialenosť až do do 250m (režim EXTEND)

Obr. 4 Princíp činnosti napájania PoE

Efektívna kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Ultra využívajú na kompresiu videa efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu vysokorozlišovacích video materiálov (4K) bez nadmerného zaťaženia prenosového pripojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu šírky pásma, čo v systémoch monitorovania CCTV vedie k predĺženiu archivačného času materiálu na disku, zvýšeniu dostupnej šírky pásma siete a predĺženiu životnosti nosičov dát. Čo viac, rozdiel v kvalite video materiálu v kompresii H.265, v porovnaní s verziou H.264, je prakticky neviditeľný.

Obr. 5 Rozdiely medzi výkonom kompresie H.265 a H.254

Dôležité: režim kompresie v kamere BCS-U-DIP62VSR4-Ai2-0722 sa dá voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.

Diaľková podpora a prehľad

Pripojenie P2P a VMS

Realizácia pripojenia na síť v kamere je možná prostredníctvom vstavaného Ethernetového pripojenia (self-adaptive). Toto pripojenie umožňuje konfiguráciu prevádzky, modifikáciu parametrov obrazu a živý prehľad a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB Server'a, určeného programu typu VMS alebo mobilnej aplikácie na zariadeniach s operačným systémom Android alebo iOS. Séria BCS Line využíva na diaľkové pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - určený softvér na správu videomonitoringu, ktorý umožňuje pokročilé modifikácie celého systému, synchronizované prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• Webový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia s využitím adresy IP zariadenia, poskytujúc prístup k plnej funkčnosti zariadenia. Pre systémy BCS je odporúčané používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, nevyhnutný na získanie video streamu z kamery.
• Mobilná aplikácia BCS - mobilná platforma pre operačné systémy Android a iOS, umožňujúca živý prehľad, prehrávanie nahrávok a výber upozornení na udalosti v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu preposielania IP adries na smerovači.

Dôležitou vlastnosťou kamier BCS z série Line je kompatibilita s otvoreným protokolom ONVIF, umožňujúcim pripojenie kamier k rekordérom NVR a programom VMS iných výrobcov.
