BCS-L-TIP18FCR3L3-Ai1 - IP tubová kamera 8Mpx, 2.8mm, NightColor, Ai - BCS Line

Podrobný popis

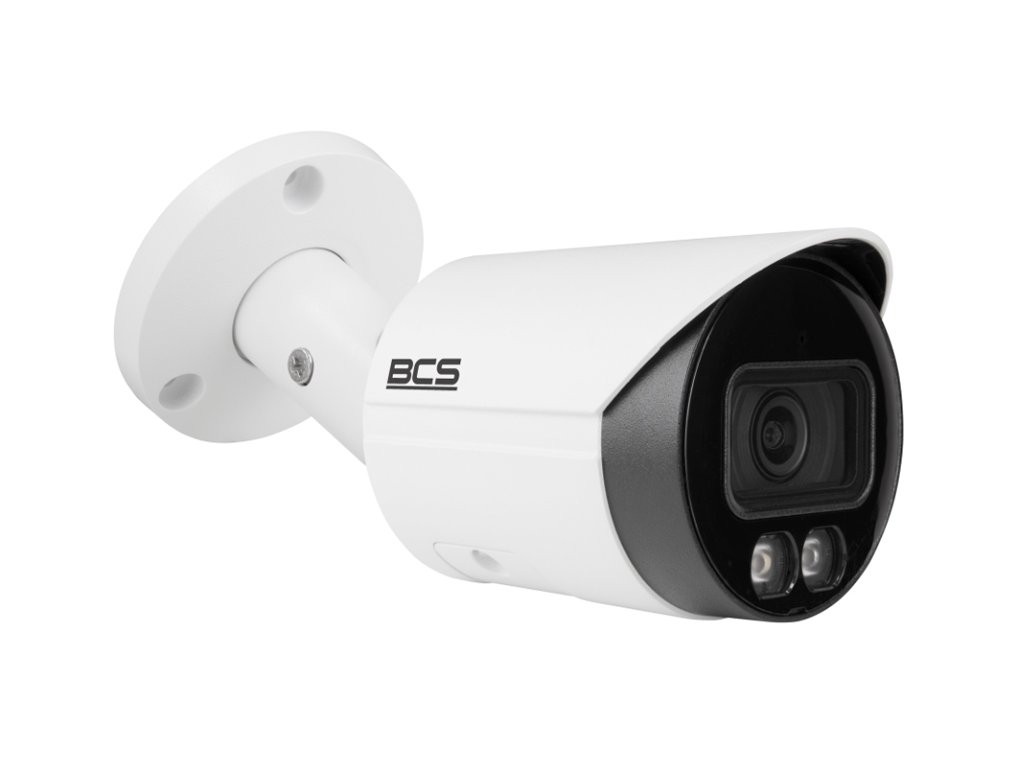

IP tubová kamera BCS-L-TIP18FCR3L3-Ai1 - BCS Line

Model BCS-L-TIP18FCR3L3-Ai1 je kamera fungujúca v systéme IP s pevným objektívom 2.8mm. Kamera má snímač 1/2.7” CMOS, ktorý pracuje v rozlíšení 3840×2160(8Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery vytiahne viac detailov z kontrastného pozorovacieho plánu.

Zariadenie obsahuje aj zabudované IR a LED svetelné zdroje bieleho svetla s dosahom do 30m. Umožňuje prácu v 3 režimoch osvetlenia - len IR, len biele svetlo alebo režim Smart - IR + biele svetlo. Kryt kamery bol vytvorený v štandarde IP67, čo zaisťuje jej úplnú ochranu pred vnikaním prachu a ochranu pred vnikaním vody. Kamera je napájaná napätím 12V DC alebo cez PoE (802.3af).

Technické parametre:

• Snímač 1/2.7" CMOS
• Rozlíšenie: 3840×2160(8Mpx)
• Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
• Pevný objektív: 2.8mm

• Osvetlenie IR: Áno, dosah do 30m

• Osvetlenie bieleho svetla: Áno, dosah do 30m
• Režimy osvetlenia: len IR, len biele svetlo, Smart - IR + biele svetlo
• Funkcie obrazu: AGC, AES, AWB, BLC, HLC, 3D DNR
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Vybrané inteligentné funkcie Ai : Vniknutie do oblasti, prekročenie línie, klasifikácia objektu človek/vozidlo
• SMD: Áno, SMD 4.0
• Zabudovaný mikrofón: Áno
• NightColor: Áno
• Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
• Slot microSD: Áno, karta do 256GB
• Klasifikácia krytia: IP67
• Prevádzková teplota: -40°C do +60°C
• Napájanie: 12V DC alebo PoE(802.3af)
• Rozmery: 166.2×70×70mm
• Hmotnosť: 0.48 kg

Široký uhol nahrávania

Objektív 2.8mm

Použitý snímač CMOS v kamere BCS s rozmerom 1/2.7" palca a objektív s pevným ohniskom 2.8mm umožňujú získať regulovaný uhol pozorovania od cca 111°. Takáto stavba optiky kamery spôsobuje, že prezentovaný model sa ideálne hodí na realizáciu prehľadu celkových udalostí v rámci pozorovanej scény. Zároveň vďaka vysokej rozlišovacej schopnosti snímača - 3840 x 2160p - zariadenie zabezpečuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok pomocou 16-násobného digitálneho zoomu.

Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")

Napájanie cez PoE

Prenos dát a napájania jedným káblom

Priemyselná kamera BCS-L-TIP18FCR3L3-Ai1, ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez konektor 12V DC a priamo cez Ethernetový kábel s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE sa môže realizovať priamo cez switch alebo injector PoE.

Medzi výhody plynúce z použitia štandardu PoE patrí:

• skrátený čas a znižené náklady na inštaláciu vďaka zjednodušenej štruktúre kabeláže
• nie je potrebné inštalovať dodatočné napájacie zdroje
• možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)

Obr. 4 Zásada fungovania napájania PoE

Účinná kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Line používajú k efektívnej kompresii video materiálu výkonný kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti systémov priemyselného kamerového dozorovania ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu video materiálov vo vysokej kvalite (4K) bez nadmerného zaťaženia prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo v systémoch monitorovania CCTV vedie k predĺženiu doby archivácie materiálu na disku, zvýšeniu dostupnej šírky pásma prenosového spojenia a predĺženiu životnosti nosičov dát. Navyše, rozdiel v kvalite video materiálu pri kompresii H.265 v porovnaní s verziou H.264 je prakticky nepostrehnuteľný.

Obr. 5 Rozdiely medzi výkonom kompresie H.265 a H.264

Dôležité: režim kompresie v kamere BCS-L-TIP18FCR3L3-Ai1 je možné voľne prepínať medzi H.265 a H.264, čo umožňuje jej prácu s rekordérmi, ktoré nepodporujú kompresiu HVEC.

Diaľková správa a náhľad

P2P a VMS pripojenie

Realizácia pripojenia k sieti v kamere je možná prostredníctvom zabudovaného Ethernet portu (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a živé sledovanie a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB servera, určeného programu typu VMS alebo mobilnej aplikácie na zariadeniach so systémom Android alebo iOS. Séria BCS Line používa na diaľkové pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - špeciálne softvérové riešenie na správu video monitorovania, umožňujúce pokročilé zmeny celej sústavy, synchronizované prehrávanie nahrávok a riadenie parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• Webový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia pomocou IP adresy zariadenia, zabezpečujúc prístup k plnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, nevyhnutný na získanie streamu videa z kamery.
• Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, ktorá poskytuje možnosť živého sledovania, prehrávania nahrávok a prijímania oznámení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu presmerovania IP adries na smerovači.

Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, umožňujúcim pripojenie kamier k rekordérom NVR a programom VMS iných výrobcov.
