Podrobný popis

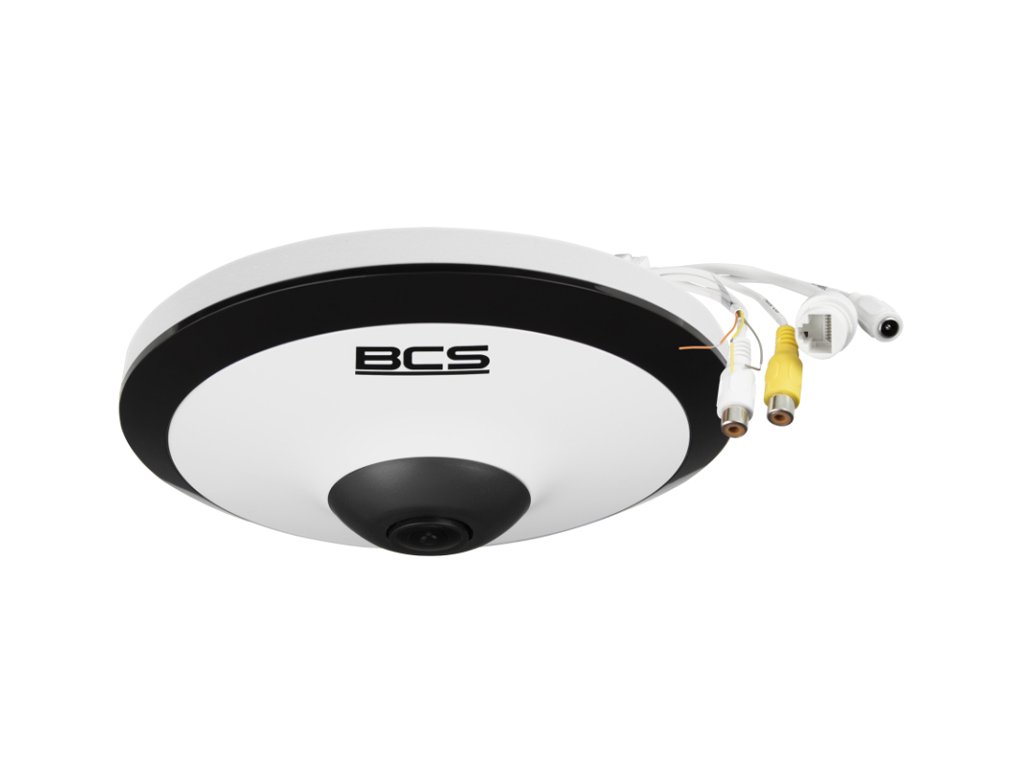

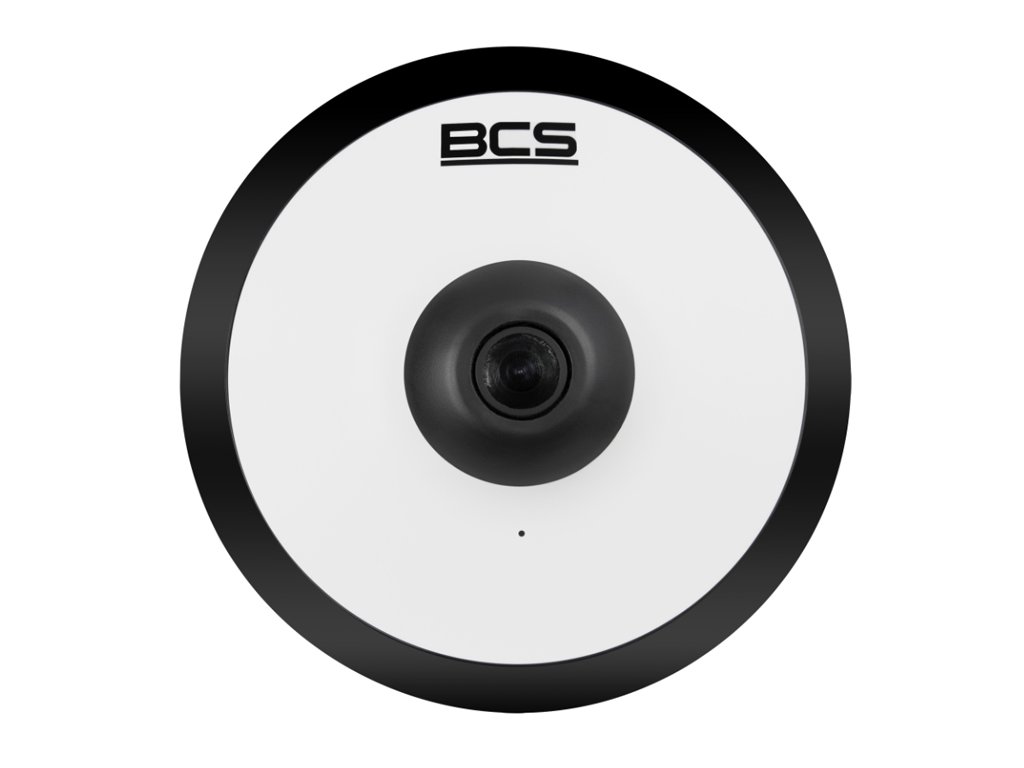

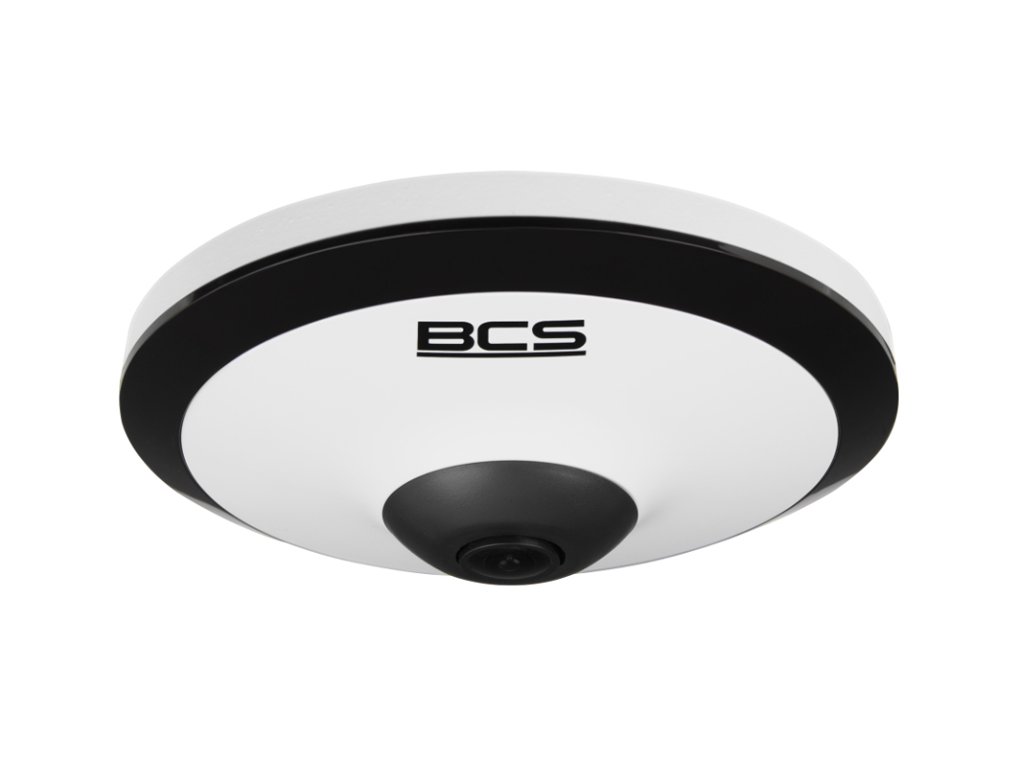

Kamera fisheye IP BCS-L-FIP25FSR1-Ai2 - BCS Line
Model BCS-L-FIP25FSR1-Ai2 je kamerou typu fisheye pracujúcou v systéme IP s pevným objektívom 1.4mm. Kamera disponuje snímačom 1/2.7” CMOS, ktorý pracuje v rozlíšení 2592×1944(5Mpx). Kompresia dát zariadenia funguje podľa štandardu H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery vykazuje väčšie množstvo detailov z kontrastného pozorovacieho plánu.
Zariadenie má tiež zabudovaný infračervený prisvetľovač IR s dosahom do 10m. Kamera je napájaná napätím 12V DC alebo cez PoE.
Technické parametre:
- Snímač 1/2.7" CMOS
- Rozlíšenie: 2952×1944(5Mpx)
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Pevný objektív: 1.4mm
- IR osvetľovač: Áno, dosah do 10m
- Funkcie obrazu: AGC, AWB, BLC, HLC, 3D DNR
- Funkcia rozšírenej dynamiky: Áno, WDR 120dB
- Zabudovaný mikrofón: Áno
- Zabudovaný reproduktor: Áno
- Audio vstup/výstup: 1/1
- Alarmový vstup/výstup: 1/1
- Vybrané inteligentné funkcie Ai: Vtrhnutie do oblasti, prekročenie čiary, počítanie osôb, teplá mapa
- Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
- Slot microSD: Áno, karta do 256GB
- Prevádzková teplota: -10°C do +50°C
- Napájanie: 12V DC alebo PoE
- Rozmery: 126.2×44.6mm
- Hmotnosť: 0.3 kg
Široký uhol nahrávania
Objektív 1.4mm
Použitý snímač CMOS v kamere BCS v rozmere 1/2.7" palca a pevný objektív 1.4mm umožňujú dosiahnuť regulovaný pozorovací uhol od cca 180°. Takáto konštrukcia optiky kamery robí, že prezentovaný model je ideálny na sledovanie celkového priebehu udalostí v pozorovanej scéne. Súčasne, vďaka vysokej rozlíšení snímača - 2592 x 1944p - zariadenie zaisťuje veľmi dobré vykreslenie detailov a možnosť podrobnej analýzy obsahu záznamov cez 16-násobný digitálny zoom.
![]()
Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera BCS-L-FIP25FSR1-Ai2, rovnako ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez krútenú dvojlinku UTP s používaním technologického štandardu Power over Ethernet (PoE). Napájanie cez PoE sa môže realizovať priamo cez switch alebo injektor PoE.
K výhodám vyplývajúcim z používania štandardu PoE patrí:
- skrátený čas a znížené náklady na inštaláciu vďaka zjednodušenej štruktúre kabeláže
- žiadna potreba inštalovyávať dodatočné napájače
- možnosť napájať kamery do vzdialenosti až do 250m (režim EXTEND)
![]()
Obr. 4 Zásada fungovania napájania PoE
Účinná kompresia dát
Štandard H.265/HVEC
Nové modely sieťových kamier BCS Line využívajú na kompresiu video materiálu účinný kodek HEVC (ang. High Efficiency Video Coding), označovaný v odvetví systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu video materiálov vysokej rozlíšenia (4K) bez nadmerného zaťaženia prenosového rozhrania. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu šírky pásma, čo v systémoch monitorovania CCTV vedie k predĺženiu času archívovania materiálu na disku, zvýšeniu dostupnej priepustnosti sieťového rozhrania a predĺženiu životnosti dátových nosičov. Navyše, rozdiel v kvalite video materiálu pri kompresii H.265, v porovnaní s verziou H.264, je prakticky nepozorovateľný.
![]()
Obr. 5 Rozdiely medzi výkonnosťou kompresie H.265 a H.254
Dôležité: režim kompresie v kamere BCS-L-FIP25FSR1-Ai2 je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Diaľková obsluha a náhľad
Pripojenie P2P a VMS
Realizácia pripojenia do siete v kamere je možná cez zabudované Ethernetové rozhranie (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu ako aj náhľad naživo a prehrávanie záznamov (kamery so slotom microSD) z úrovne rozhrania WEB Server'a, určeného programu VMS alebo mobilnej aplikácie na zariadenia s operačným systémom Android alebo iOS. Séria BCS Line využíva na vzdialené pripojenie nasledujúce platformy:
- Program VMS; BCS Manager alebo Smart PSS - špeciálny softvér na správu monitorovania vizuálneho, ktorý umožňuje pokročilé modifikácie celého systému, synchronizované prehrávanie záznamov a správu detekčných parametrov udalostí a inteligentnej analýzy obrazu.
- Webový prehliadač WEB - umožňuje rýchle nadviazanie spojenia s využitím IP adresy zariadenia, poskytujúc prístup k plnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používanie prehliadača Internet Explorer, podporujúceho tzv. plugin Active-X, nevyhnutný na získanie video streamu z kamery.
- Mobilná aplikácia BCS - mobilná platforma na systémy Android a iOS, ktorá umožňuje sledovanie naživo, prehrávanie záznamov a príjem oznámení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu presmerovania IP adries na routeri.
Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, umožňujúcim pripojenie kamier k rekordérom NVR a programom VMS iných výrobcov.
![]()
Technická špecifikácia:
| BCS-L-FIP25FSR1-Ai2 |
| Kamera |
| Snímač | 1/2.7” CMOS |
Systém skenovania
| Progressive Scan |
| Max. rozlíšenie | 2592 x 1944 |
| RAM/ROM | 512MB/128MB |
| Citlivosť | 0.006Lux(Color,F2.0,30IRE) 0.0006Lux(B/W,F2.0,30IRE) 0Lux(IR) |
Pomer S/N
| 56dB |
| DORI | Detekcia 28m / Pozorovanie 11m / Rozpoznanie 6m / Identifikácia 3m |
| Uzávierka | Auto / manuálne 1/3~1/100000s |
| Objektív | 1.4mm |
| Uhol pohľadu | H: 180° V: 180° D: 180° |
| IR osvetľovač | Áno, dosah do 10m |
Rozlíšenie
| 5M(2592×1944) / 3M(2048×1536) / UXGA(1600×1200) / 1.3M(1280×960) / 720p(1280×720) /D1(704×576/704×480) / VGA(640×480) / CIF(352×288/352×240) |
| Kompresia | H.265+ / H.265 / H.264+ / H.264 / MJPEG |
Rýchlosť hlavného streamu
| 2592×1944(1~25/30kl/s) |
| Rýchlosť druhého streamu | 704×576(1~25kl/s), 704×480(1~30kl/s) |
| Bitrate | H.264: 3 Kbps~8192 Kbps H.265: 3 Kbps~8192 Kbps |
| Zoom | Digitálny 16x |
| Funkcie obrazu |
| AGC | Auto/manualne |
AWB (biely balans)
| Auto/manualne |
| BLC | Áno |
| HLC | Áno |
| Široký dynamický rozsah | Áno, WDR 120dB
|
| Redukcia šumu | 3D DNR
|
Detekcia pohybu
| 4 oblasti (regulácia: veľkosť, poloha, citlivosť, prah) |
| Masky súkromia | 4 |
| Inteligentné funkcie Ai |
| Inteligentné funkcie | Zabudované inteligentné algoritmy rozpoznávania a analýzy obrazu |
| Perimetrická ochrana | Vtrhnutie do oblasti, prekročenie čiary |
| Počítanie osôb | Počítanie osôb pre prekročenie čiary/vtrhnutie do oblasti, počítanie vstupov, výstupov a pobytu, monitorovanie a správa frontu osôb, generovanie a exportovanie správ v časových intervaloch. |
| Teplá mapa | Zaznamenávanie pohybu objektov v časovom období, štatistika hustoty časového pohybu prezentovaná graficky
v odtieňoch červenej/modrej |
| Audio |
Kompresia audia
| G.711A / G.711Mu / G.726 / PCM |
| Mikrofón | Áno |
| Reproduktor | Áno |
| Sieť |
| Pripojenie do siete | RJ-45 10/100 Mbps |
| Protokoly | IPv4, IPv6, HTTP, TCP, UDP, ARP, RTP, RTSP, RTCP, RTMP, SMTP, FTP, SFTP, DHCP, DNS, DDNS, QoS, UPnP, NTP, Multicast, ICMP, IGMP, NFS, PPPoE, SNMP |
| Kompatibilita | ONVIF(S/G/T) |
| Diaľková správa | Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android) |
| Všeobecne |
Slot na pamäťovú kartu | Áno, microSD karta do 256GB |
| Napájanie | 12V DC / PoE |
Spotreba energie | <8.8W |
| Prevádzková teplota | -10 °C do 55 °C |
| Dopustná vlhkosť | 10~95%RH |
| Farba puzdra | Biele |
| Rozmery | 126.2×44.6mm |
| Hmotnosť | 0.3 kg |
##
