Podrobný popis

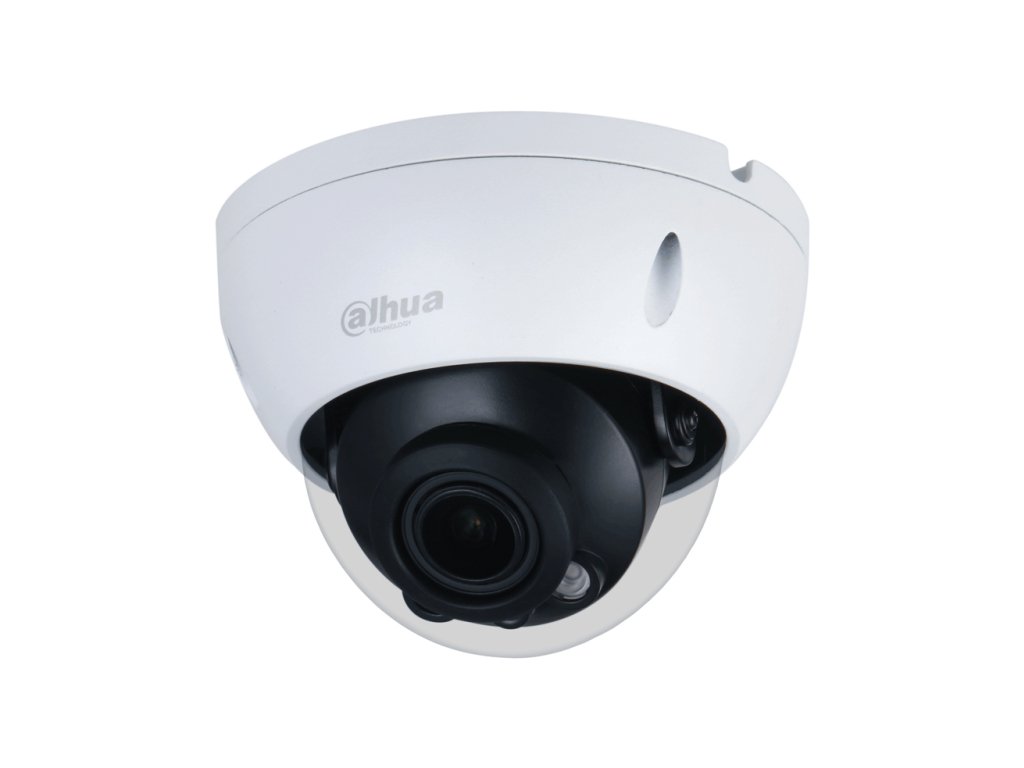

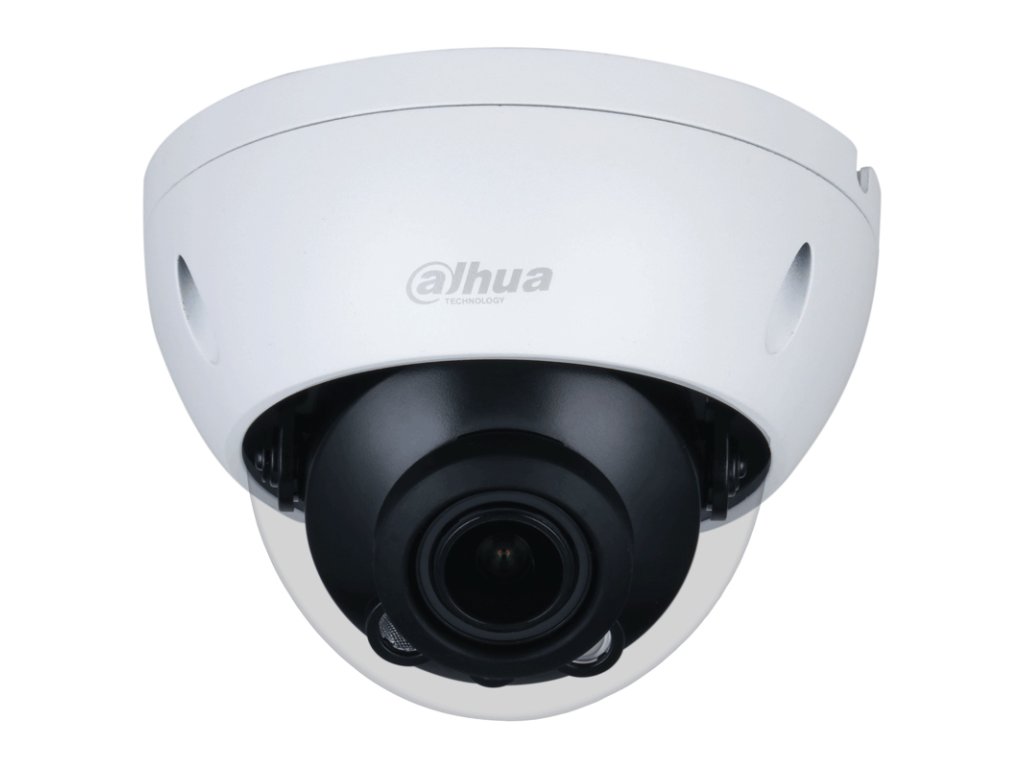

Kamera kopulová IP IPC-HDW3841T-ZAS-27135 - DAHUA
Model je kopulová kamera fungujúca v systéme IP s objektívom variabilným ohniskom 2.7-13.5 mm. Kamera má snímač 1/2.8” progressive CMOS, ktorý pracuje v rozlíšení 3840 x 2160 px. Kompresia dát kamery funguje v štandarde H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia WDR-120dB významne zlepšuje dynamiku kamery a vyťahuje väčšie množstvo detailov z kontrastného pozorovacieho plánu. Zariadenie má tiež zabudovaný reflektor IR LED s dosahom do 40m. Okrem toho zariadenie disponuje funkciami 3D-DNR, ROI, AGC, AWB, BLC/HLC, ktoré prispôsobujú fungovanie kamery panujúcim podmienkam a významne zlepšujú kvalitu obrazu. Kryt kamery bol vytvorený v štandarde IP67. Kamera je napájaná napätím 12V DC /PoE.
Technické parametre:
- Snímač: 1/2.8" PS CMOS
- Rozlíšenie: 8Mpx (3840 x 2160)
- Objektív: 2.7-13.5mm MOTOZOOM
- Uhol pohľadu: H: 113 ° ... 31 °
- Osvetľovač IR: 40m
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Funkcie obrazu: AWB, AGC, BLC, HLC, 3D NR, WDR 120dB, RoI
- Konfigurácia a diaľková správa: softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
- Trieda ochrany: IP67
- Prevádzková teplota: -40°C do +60°C
- Napájanie: 12V DC, PoE
- Príkon: < 7.3W
Variabilný uhol nahrávania
Objektív 2.7-13.5mm
Využívaný snímač CMOS v rozmere 1/2.8 palca a variabilný ohniskový objektív 2.7-13.5mm umožňujú získať široký uhol pozorovania do cca 113-31° na horizontále. Takéto riešenie robí predstavenú kameru ideálnou na sledovanie a nahrávanie ako celkových udalostí, tak aj detailov v rámci sledovanej scény.
Modely širokouhlé, majúce pevne ohniskový objektív 2.8mm sú najčastejšie používané verzie kamier v inštaláciách priemyselnej televízie, kvôli univerzálnosti a vysokej kvalite dodávaného video materiálu.
![]()
Obr. 1 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera IPC-HDBW3841R-ZAS-27135 využíva dve metódy napájania - klasicky cez zásuvku 12VDC alebo priamo cez skrutkovicu UTP s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez Switch alebo Injector PoE. K výhodám vyplývajúcim z využitia štandardu PoE patrí:
- skrátený čas a náklady na inštaláciu vďaka zjednodušenej štruktúre kabeláže
- bez nutnosti inštalovať dodatočné napájacie zdroje
- možnosť napájať kamery na vzdialenosť až do 250m (režim EXTEND)
![]()
Obr. 2 Napájanie a prenos obrazu v technológii PoE
Diaľková konfigurácia a správa
Spojenie P2P cez cloud
Na realizáciu pripojenia k sieti kamera využíva štandardné rozhranie Ethernet (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu prevádzky, úpravy parametrov obrazu a živý náhľad a prehrávanie nahrávok (kamery so slotom microSD). Realizácia samotného pripojenia môže byť vykonaná na troch rôznych platformách:
- program Smart PSS, DSS Express, DSS PRO - špeciálny softvér na správu video dozorovania, umožňujúci pokročilé úpravy celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač WEB - umožňuje rýchle nadviazanie spojenia s využitím IP adresy kamery, zabezpečuje prístup k plnej funkčnosti zariadenia. Pre systémy Dahua sa odporúča využívať prehliadač Internet Explorer.
- mobilná aplikácia iDMSS / gDMSS - mobilná platforma na systémy iOS a Android, umožňujúca živý náhľad, prehrávanie nahrávok a prijímanie upozornení o udalostiach v rámci systému. Platforma DMSS využíva pripojenie cez cloud, čo eliminuje potrebu preposielania portov na routeri
Využívanie cloudu na nadviazanie spojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - na mobilných aj desktopových zariadeniach (PC, Laptop).
Efektívna kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier DAHUA využívajú efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti systémov priemyselnej televízie ako H.265. Tento štandard bol stvorený v odpovedi na potrebu prenosu materiálov vo vysokom rozlíšení (4K) bez nadmerného zaťažovania prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo v systémoch CCTV znamená predĺženie času archivácie materiálu na disku, zvýšenie dostupnej šírky pásma prenosového spojenia a predĺženie životnosti dátových nosičov. Navyše, rozdiel kvality materiálu vo videu v kompresii H.265, v porovnaní s verziou H.264, je prakticky nepostrehnuteľný.
![]()
Dôležité: režim kompresie v kamere IPC-HDBW3841R-ZAS-27135 je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Technická špecifikácia:
| IPC-HDBW3841R-ZAS-27135 |
| Kamera |
| Snímač | 1/2.8" Progressive Scan CMOS |
Systém skenovania
| Progressive
|
| Maximálne rozlíšenie | 3840 x 2160 |
| Citlivosť | 0.007 Lux @ F1.5 |
Pomer S/N
| >56dB
|
| Uzávierka | 1/3 s–1/100000 s |
| Objektív | 2.7 - 13.5 mm |
| Uhol pohľadu | H: 113° ~ 31°
V: 58° ~ 17°
D: 138° ~ 36° |
| Osvetľovač infračerveného žiarenia | IR 40m
|
| Filtr na infračervené žiarenie | Mechanický ICR |
Rozlíšenie
| 8Mpx (3840x2160) / 6Mpx (3072x2048) / 5Mpx (3072x1728 / 2592x1944) / 4Mpx (2688x1520) / 3Mpx (2048x1536 / 2304x1296) / 1080p - 2Mpx (1920x1080) / 1.3Mpx (1280x960) / 720p (1280x720) / D1 (704x576 / 704x480) / VGA (640x480) / CIF (352x288 / 352x240) |
| Kompresia | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
Rýchlosť hlavného prúdu
| 2592 × 1944 (1 fps-20 fps)
2688 × 1520 (1 fps-25/30 fps) |
| Bitrate | 32 ... 8192 kbit/s - H.264
12 ... 6400 kbit/s - H.265 |
| Funkcie obrazu |
| AGC | Áno |
AWB (biely balans)
| Auto/prírodný/ulicný lampáš/exteriér/manuálny/regiónálny prispôsobený |
| BLC | Áno |
| HLC | Áno |
| ROI | Áno
|
| Široký dynamický rozsah | Áno, WDR-12dB
|
| Funkcie regulácie obrazu | 3D DNR; Zrkadlo/otočenie (0°, 90°, 180°, 270°)
|
Detekcia pohybu
| 4 oblasti (úprava: veľkosť, umiestnenie, citlivosť, prah) |
Zabránené zóny
| 4 oblasti (úprava: veľkosť, umiestnenie) |
| Audio |
Audio výstup
| N/A |
Audio vstup
| N/A |
| Sieť |
| Sieťové pripojenie | RJ-45 (100/1000Base-T) |
| Protokoly | IPv4; HTTP; HTTPS; TCP; UDP; ARP; RTP; RTSP; SMTP;
FTP; DHCP; DNS; NTP; Multicast |
| Kompatibilita | ONVIF (Profil S); CGI; P2P; Genetec |
| Používatelia | 20 (prihlásení zároveň)
|
Mobilné systémy
| iOS, android
|
Web Server
| Zabudovaný |
| Všeobecné |
| Trieda ochrany | IP67
|
| Napájanie | 12V DC, PoE (802.3af) |
Príkon
| <7.3W |
| Prevádzková teplota | -40 °C do 60 °C |
| Dovoľená vlhkosť | N/A |
| Materiál krytu | Kov/plast
|
| Rozmery | 88.9 mm × 122 mm |
| Hmotnosť | 0.49 kg |
