Podrobný popis

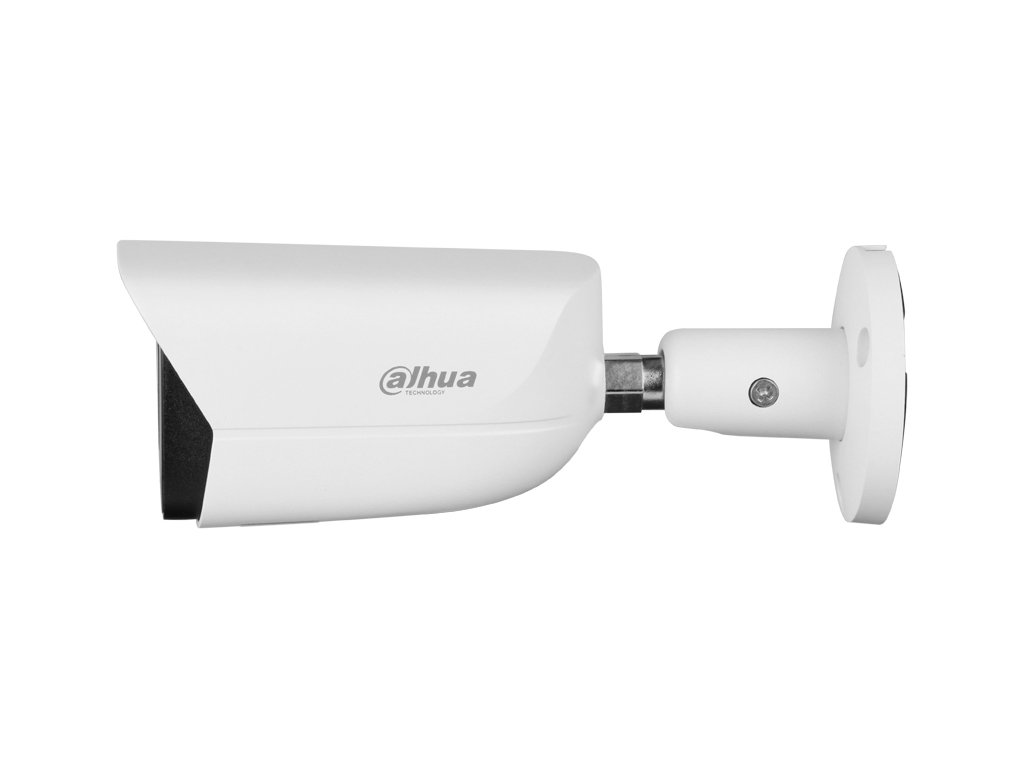

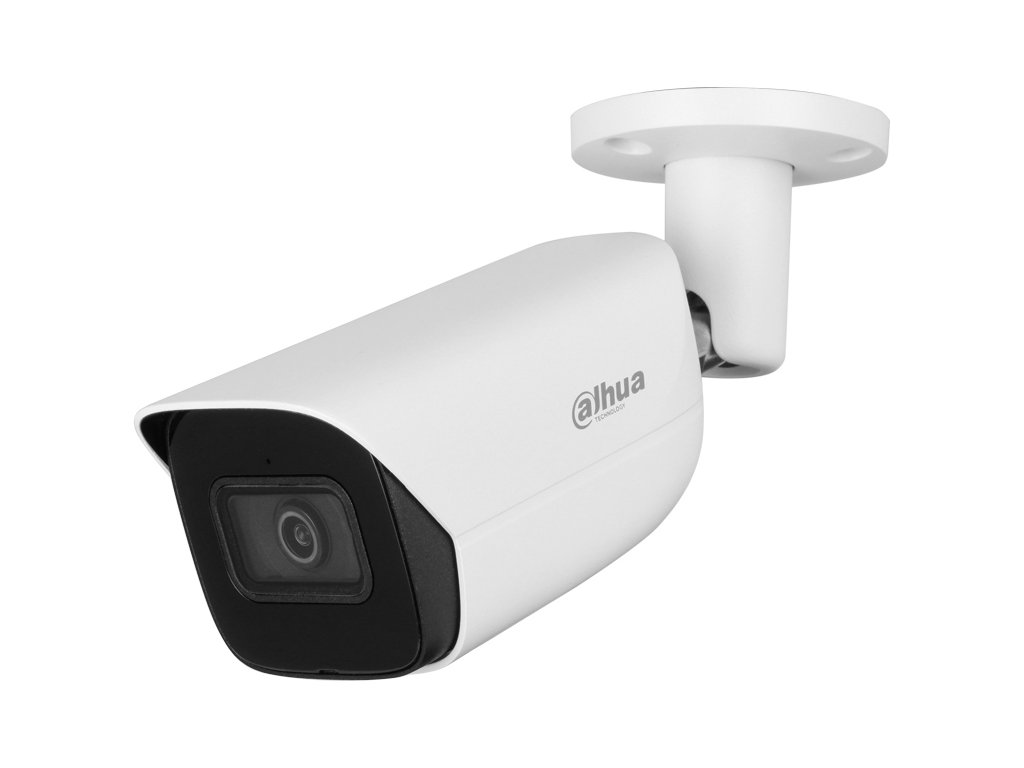

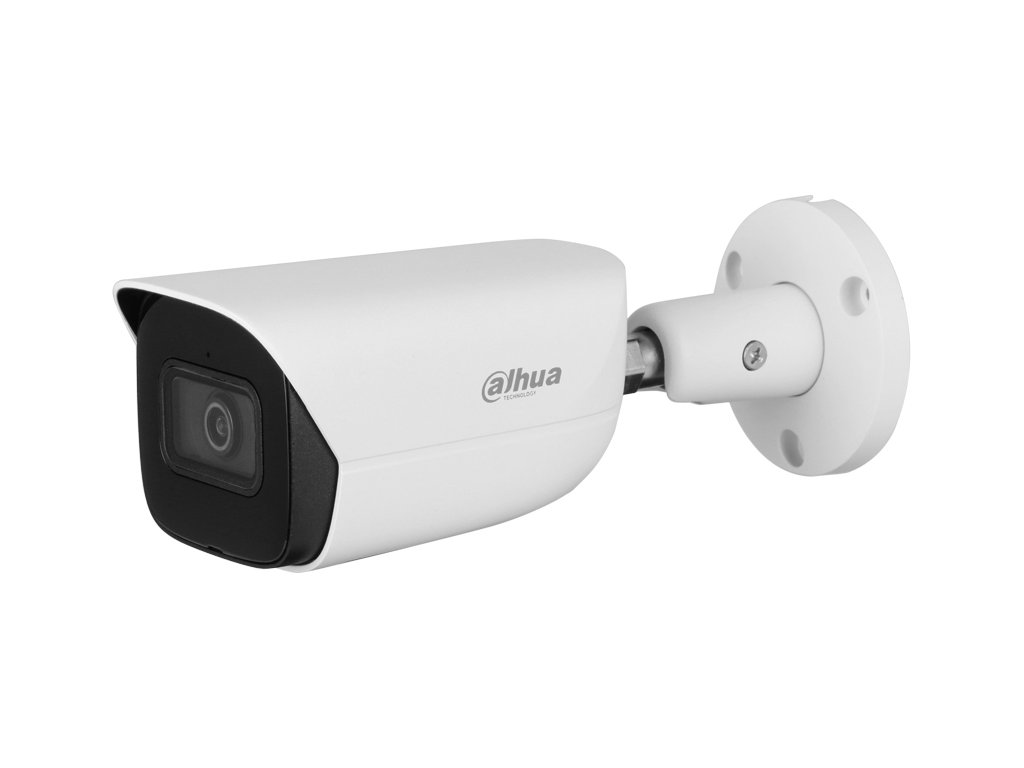

Kamera tubová IPC-HFW3842E-AS-0280B - DAHUA
Model fungujúci v systéme IP s objektívom pevné ohnisko 2.8 mm. Kamera má snímač 1/1.8" CMOS, ktorý pracuje v rozlíšení 3840 x 2160(8Mpx). Kompresia dát kamery pracuje v štandarde H.265, H.264, H.264H, H.264B, MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery extrahuje väčšie množstvo detailov z kontrastného pozorovacieho plánu. Zariadenie má tiež zabudovaný osvetľovač IR LED s dosahom až do 30m. Navyše zariadenie disponuje funkciami AWB, AGC, AFSA, SSA, BLC, HLC, 3D NR, ROI, Defog, ktoré prispôsobujú fungovanie kamery aktuálnym podmienkam a výrazne zlepšujú kvalitu obrazu. Kryt kamery bol vyrobený v štandarde IP67. Kamera je napájaná napätím 12V DC / PoE.
Technické parametre:
- Snímač: 1/1.8" CMOS
- Rozlíšenie: 8Mpx (3840x2160)
- Objektív: 2.8 mm
- Uhol pohľadu: 110°
- Osvetľovač IR LED: Áno, dosah do 30m
- Kompresia obrazu: H.265, H.264, H.264H, H.264B, MJPEG
- Funkcie obrazu: AWB, AGC, AFSA, SSA, BLC, HLC, 3D NR, ROI, Defog
- Široký rozsah dynamiky osvetlenia: Áno, WDR 120dB
- Zabudovaný mikrofón: Áno
- Inteligentná analýza obrazu: detekcia pohybu, prekročenie čiary, vstup do oblasti, klasifikácia objektu (človek / vozidlo), AI SSA, SMD4.0
- Konfigurácia a diaľková obsluha: softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
- Zvukový vstup/výstup: 1/1
- Alarmový vstup/výstup: 1/1
- Trieda krytia: IP67
- Pracovná teplota: -40°C do +60°C
- Napájanie: 12V DC, PoE
- Odber energie: max 7.5 W
- Rozmery: 192.7 x 70.5 x 66.4 mm
- Hmotnosť: 0.78 kg
Široký uhol nahrávania
Objektív 2.8mm
V kamere použitý snímač CMOS s rozmerom 1/1.8 palca a objektív s pevným ohniskom 2.8mm umožňuje dosiahnuť široký pozorovací uhol až približne 110° horizontálne. Taký široký pozorovací uhol robí túto kameru ideálnou na vykonávanie dohľadu a nahrávania celkových udalostí v rámci monitorovaného objektu.
Modely s širokým uhlom, ktoré majú objektív s pevným ohniskom 3.6mm, sú najčastejšie používané verzie kamier v inštaláciách priemyselnej televízie, kvôli univerzálnosti a vysokej kvalite poskytovaného video materiálu.
![]()
Obr. 1 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera IPC-HFW3842E-AS-0280B využíva dve metódy napájania - klasicky cez zásuvku 12VDC alebo priamo cez UTP kábel s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez Switch alebo Injector PoE. Medzi výhody použitia štandardu PoE patrí:
- skrátenie času a nákladov na inštaláciu vďaka zjednodušenej štruktúre káblovania
- absencia potreby inštalovať dodatočné napájače
- možnosť napájať kamery na vzdialenosť až až do 250m (režim EXTEND)
![]()
Obr. 2 Napájanie a prenos obrazu v technológii PoE
Diaľková konfigurácia a obsluha
P2P pripojenie cez cloud
Na realizáciu pripojenia k sieti kamera využíva bežné ethernetové rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a živý náhľad a prehrávanie záznamov (kamery so slotom microSD). Samotné pripojenie môže byť realizované na troch, rôznych platformách:
- softvér Smart PSS, DSS Express, DSS PRO - špeciálne softvér na správu dohľadu, ktorý umožňuje pokročilé modifikácie celého systému a spravovanie parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia pomocou IP adresy kamery, zabezpečujúc prístup k plnej funkčnosti zariadenia. Pre systémy Dahua sa odporúča používať prehliadač Internet Explorer.
- mobilná aplikácia iDMSS / gDMSS - mobilná platforma pre systémy iOS a Android, ktorá umožňuje živý náhľad, prehrávanie záznamov a prijímanie upozornení o udalostiach v rámci systému. Platforma DMSS využíva pripojenie cez cloud, čo eliminuje potrebu presmerovania portov na routeri
Využitie cloudu na nadviazanie pripojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - ako na mobilných zariadeniach, tak aj na stacionárnych (PC, Laptop).
Účinná kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier DAHUA využívajú účinný kodek HEVC (ang. High Efficiency Video Coding), označovaný v priemysle systémov videodohľadu ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu video materiálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo v systémoch CCTV vedie k predlžovaniu času archivácie materiálu na disku, zvýšeniu dostupnej priepustnosti pripojenia a predlžovaniu životnosti úložných médií. Navyše, rozdiel kvality video materiálu pri kompresii H.265 v porovnaní s verziou H.264 je prakticky nepostrehnuteľný.
![]()
Dôležité: režim kompresie v kamere IPC-HFW3842E-AS-0280B je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Inteligentná analýza obrazu
Séria WizSense
Kamera IPC-HFW3842E-AS-0280B patrí do série WizSense, ktorá sa vyznačuje vysokokvalitnými riešeniami založenými na algoritmoch AI a hlbokého učenia. Medzi najdôležitejšie funkcie WizSense patrí predovšetkým SMD 4.0, čo je najnovšia technológia, ktorá umožňuje takmer úplne obmedziť falošné poplachy. Algoritmy AI v sérii WizSense dokážu tiež rozpoznať človeka a vozidlo, zabezpečujú presnejšiu perimetrickú ochranu a majú zvýšenú vzdialenosť detekcie. Pri spolupráci so Smart NVR kamera má tiež funkcie inteligentného vyhľadávania, extrakciu udalostí a zlučovanie do videí z udalostí. Technológia Quick Pick dokáže rýchlo identifikovať zaujímavé osoby/vozidla, čo optimalizuje vyhľadávanie relevantných udalostí SMD. AI SSA (automatická adaptácia scény) sa opiera o algoritmus hlbokého učenia, ktorý inteligentne identifikuje množstvo scén a prispôsobuje sa ich optimálnym obrazom.
![]()
Technická špecifikácia:
| IPC-HFW3842E-AS-0280B |
| Kamera |
| Snímač | 1/1.8" CMOS |
Systém skenovania
| Pokročilý
|
| Maximálne rozlíšenie | 3840 x 2160(8Mpx) |
| Citlivosť | 0.003 lux@F1.6 (Farba, 30 IRE)
0.0005 lux@F1.6 (B/W, 30 IRE)
0 lux (Osvetľovač zapnutý) |
Pomer S/N
| >56dB
|
| Uzávierka | Auto/Manuálne 1/3 s–1/100,000 s |
| Objektív | 2.8 mm |
| Uhol pohľadu | 2.8 mm: Horizontálne: 110 ° × Vertikálne: 57 ° × Diagonálne: 134 ° |
| Osvetľovač IR LED | Áno, dosah do 30m
|
| IR filter | Mechanický ICR |
Rozlíšenie
| 8M (3840 × 2160); 6M (3072 × 2048); 5M (3072 ×1728/2592 × 1944); 4M (2688 × 1520); 3.6M (2560 × 1440); 3M (2048×1536); 3M (2304×1296); 1080p (1920× 1080); 1.3M(1280 × 960); 720p (1280 × 720); D1 (704 × 576/704×480); CIF (352 × 288/352 × 240); VGA (640× 480) |
| Kompresia | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
Rýchlosť hlavného streamu
| 3840 × 2160 @ (1–25/30) snímok/s |
| Bitrate | H.264: 3 kbps–16384 kbps
H.265: 3 kbps–16384 kbps |
| Funkcie obrazu |
| AGC | Áno |
AWB (vyváženie bielej)
| Auto/natúrál/street lamp/outdoor/manual/regional custom |
| BLC | Áno |
| HLC | Áno |
| ROI | Áno
|
| SSA | Áno |
| AFSA | Áno |
| Široký rozsah dynamiky | Áno, WDR 120dB
|
| Funkcie regulácie obrazu | 3D NR; Zrkadlo/flip (0°, 90°, 180°, 270°)
|
Detekcia pohybu
| 4 oblasti (nastavenie: veľkosť, poloha, citlivosť, prah) |
Zónové vyhradenie
| 4 oblasti (nastavenie: veľkosť, poloha) |
| Defog | Áno |
| Audio & Alarm |
| Zabudovaný mikrofón | Áno |
| Kompresia audio | G.711a; G.711Mu; PCM; G.726; G.723 |
| Audio vstup | 1 kanál (port RCA) |
| Audio výstup | 1 kanál (port RCA) |
| Alarmový vstup | 1 vstup kanálový mA 3–5 VDC |
| Alarmový výstup | 1 výstup kanálový 300 mA 12 VDC |
| Sieť |
| Pripojenie siete | RJ-45 (10/100Base-T) |
| Protokoly | IPv4; IPv6; HTTP;TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS; QoS; UPnP;NTP;Multicast; ICMP; IGMP; NFS; PPPoE; SNMP |
| Kompatibilita | ONVIF S/G/T; CGI; P2P |
| Diaľková obsluha | SmartPSS Lite; DSS; DMSS |
| Používatelia | 20(prihlásených súčasne)
|
Mobilné systémy
| iOS, android
|
Webový server
| Zabudovaný |
| Inteligentná analýza obrazu |
| Perimetrická ochrana | Prekročenie čiary, detekcia vniknutia (podpora klasifikácie a presného detekovania vozidiel a ľudí) |
| SMD4.0 | Klasifikácia (človek / vozidlo), filtrácia falošných poplachov (>1%), Zväčšená vzdialenosť detekcie |
| Inteligentné vyhľadávanie | Spolupráca so Smart NVR na presné inteligentné vyhľadávanie, extrakcia udalostí a zlučovanie do videí z udalostí |
| AI SSA | Áno |
| Quick Pick | Áno |
| Všeobecné |
| Trieda krytia | IP67
|
| Napájanie | 12V DC, PoE (802.3af) |
Odber energie
| <7.5W |
| Pracovná teplota | -40 °C do 60 °C |
| Dovolená vlhkosť | <95% |
| Materiál krytu | Kov+Plast |
| Rozmery | 192.7 x 70.5 x 66.4 mm |
| Hmotnosť | 0.78 kg |
