Podrobný popis

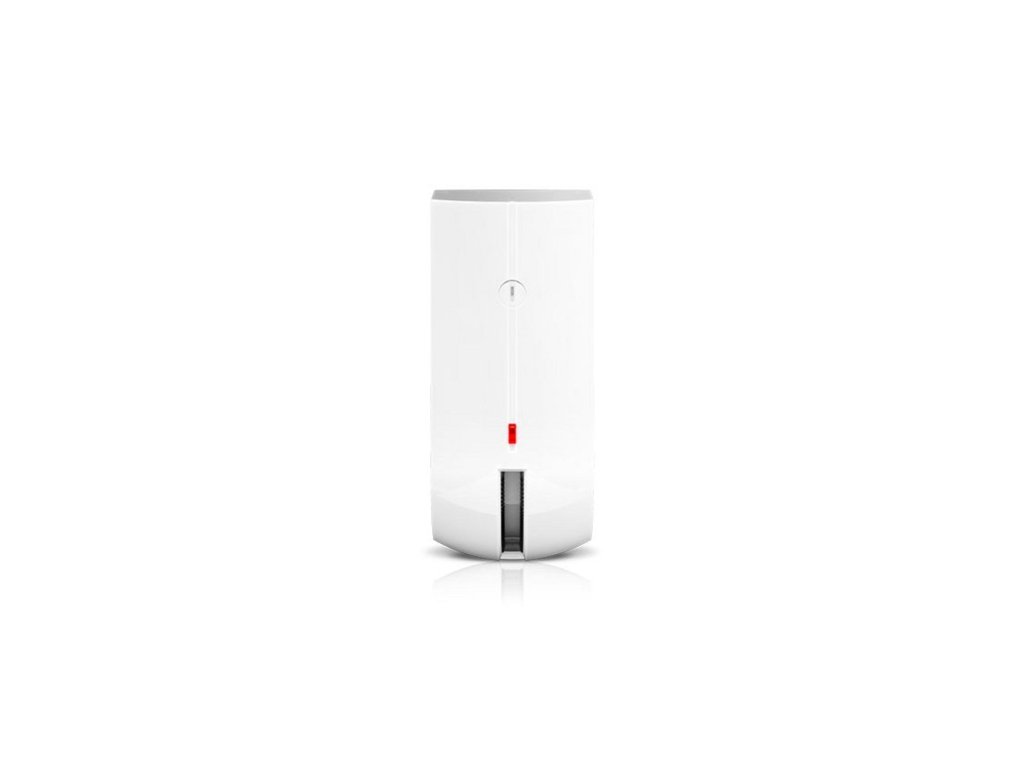

Vonkajší duálny závesový detektor AGATE - SATEL

Vonkajší závesový detektor pohybu AGATE, je ideálny na použitie nielen mimo chránených budov, ale aj vo vnútorných priestoroch, kde sú ťažké alebo špecifické podmienky prostredia (napr. haly, prístrešia). Zariadenie je vybavené technológiami PIR a MW. Má tiež funkciu IR antimaskingu pre použitie vo vnútri. Vďaka tomu spĺňa vysoké bezpečnostné požiadavky Grade 3 podľa normy EN 50131, čo znamená, že detektor možno používať na zabezpečenie vnútorných priestorov objektov s vysokým rizikom: bánk, múzeí, klenotníctiev atď.

AGATE vďaka použitiu duálnej technológie v kombinácii s algoritmom autoadaptácie detektora k podmienkam prostredia garantuje vysokú odolnosť voči falošným poplachom a stabilnú prevádzku v ťažkých poveternostných podmienkach, ako sú dážď, sneh, slnečné žiarenie a silné poryvy vetra. Zariadenie môže pracovať v teplote: od -40°C do +55°C. Všetky zmeny teploty okolia sú automaticky kompenzované.

Charakteristickým rysom detektora je úzky detekčný uhol 10 stupňov a dosah 14 metrov. Na takú vzdialenosť má emitovaný lúč (záves) šírku cca 1 m. Je možnosť montáže prídavného krytu skrine s Fresnelovou šošovkou AOCD-CL, ktorý má zvýšenú hustotu lúčov a ponúka maximálny detekčný dosah 10 m. Citlivosť detekčných dráh možno nastaviť pomocou dvoch nezávislých potenciometrov umiestnených na elektronickej doske.

Na výrobu šasi zariadenia bola použitá technológia dvojkomponentného vstrekovania, ktorá vytvorila odolnú konštrukciu s triedou tesnosti IP54, poskytujúcu ochranu pred škodlivými atmosferickými javmi. Okrem toho je skrinka detektora odolná voči UV žiareniu a má veľkú mechanickú pevnosť.

Detektor AGATE je určený na montáž priamo na rovnú plochu. Je možné použiť špeciálny uhlový držiak, vďaka ktorému možno dosiahnuť stálu náklon 90°. Na inštaláciu detektora vo vnútri budov možno použiť aj nastaviteľné držiaky BRACKET A a BRACKET B.

Hlavné vlastnosti detektora:

• dve detekčné dráhy: PIR a mikrovlnná
• aktívny IR antimasking realizovaný vo vnútri
• vodotesný polykarbonátový šasi s triedou tesnosti IP54
• ochrana proti sabotáži pred otvorením a odtrhnutím od podkladu

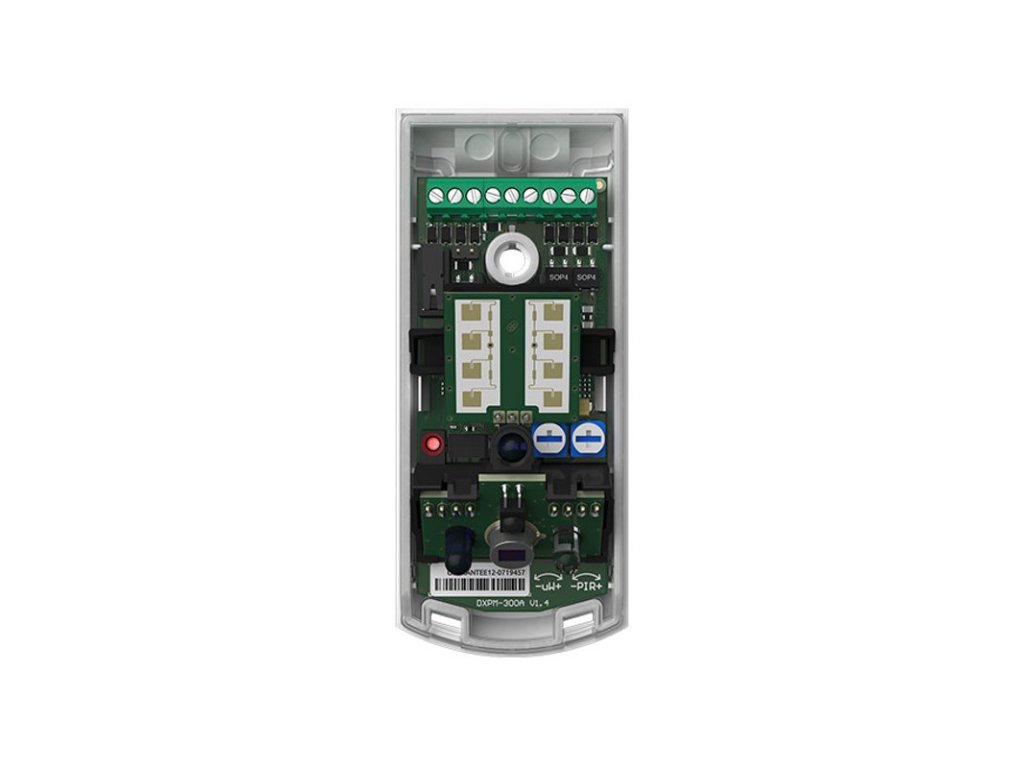

• konfigurácia citlivosti detekčných dráh pomocou potenciometrov na PCB
• nízky odber prúdu
možnosť montáže
• priamo na rovný povrch alebo použitím špeciálneho uhlového držiaka

Technická špecifikácia

Použitie detektora AGATE v obytných, obchodných a priemyselných objektoch: ochrana pozdĺž vonkajšej steny budovy

ochrana pozdĺž oplotenia pozemku
• ochrana vjazdovej brány alebo garážovej brány
• vonka a vnútra ochrana balkónových teras ručných a bežných okien
• detekcia vstupu do chráneného pásma
• ochrana zahŕňajúca prechod pre zvieratá

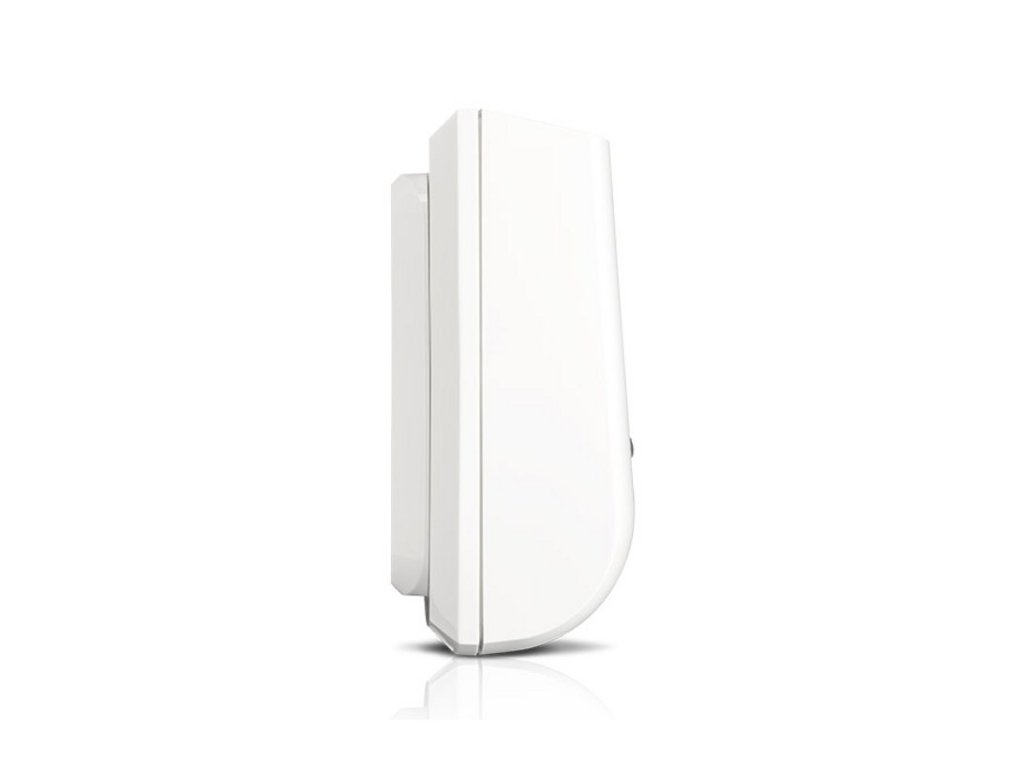

Konštrukcia detektora

Na výrobu skrinky detektora

AGATE

bola použitá technológia

dvojkomponentného vstrekovania. Bola vyrobená z polykarbonátu a termoplastického elastomeru. Takéto riešenie garantuje zariadeniu stupeň tesnosti IP54, čo umožňuje ich použitie aj vonku. Konštrukcia skrinky zariadenia má tiež prvky, ktoré zvyšujú odolnosť detektora voči mechanickým poškodeniam. Použité boli napr. špeciálne prehĺbenie pre šošovku, ktoré ju chráni pred náhodným alebo úmyselným zatlačením. Detektor má tiež dvojitú ochranu proti sabotáži (pred otvorením skrinky a odtrhnutím od podkladu), ktorá je realizovaná kontaktom nachádzajúcim sa na elektronickej doske a sabotážnym prvkom umiestneným na zadnej stene skrinky detektora.

Detektor
AGATE
je vybavený

ktorých citlivosť možno

nezávisle plynule regulovať. Takéto riešenie umožňuje prispôsobiť ich nielen funkcii realizovanej zariadením, ale tiež charakteristike zabezpečovaného objektu a potrebám jeho užívateľov. Detektor sa vyznačuje úzkym detekčným uhlom 10 stupňov a veľkým dosahom 14 metrov. Oblasť detekcie zariadenia má šírku maximálne 1 m.

Odolnosť voči nepriaznivým poveternostným podmienkam

Použitie dualnej technológie
v kombinácii s
algoritmom autoadaptácie detektora k environmentálnym podmienkam zaručuje vysokú odolnosť voči falošným poplachom a tým stabilnú činnosť v ťažkých poveternostných podmienkach, ako sú dážď, sneh, slnečné žiarenie a silné poryvy vetra. Detektor AGATE sa tiež vyznačuje veľkou

a odolnosťou voči UV žiareniu, vďaka čomu jej vonkajší vzhľad zostáva nezmenený po dlhé roky. Zariadenie môže pracovať v teplote: od -40°C do +55°C. Všetky zmeny teploty okolia sú automaticky kompenzované.

Na štandardné aplikácie sa odporúča montáž detektora vo výške
2,4 m

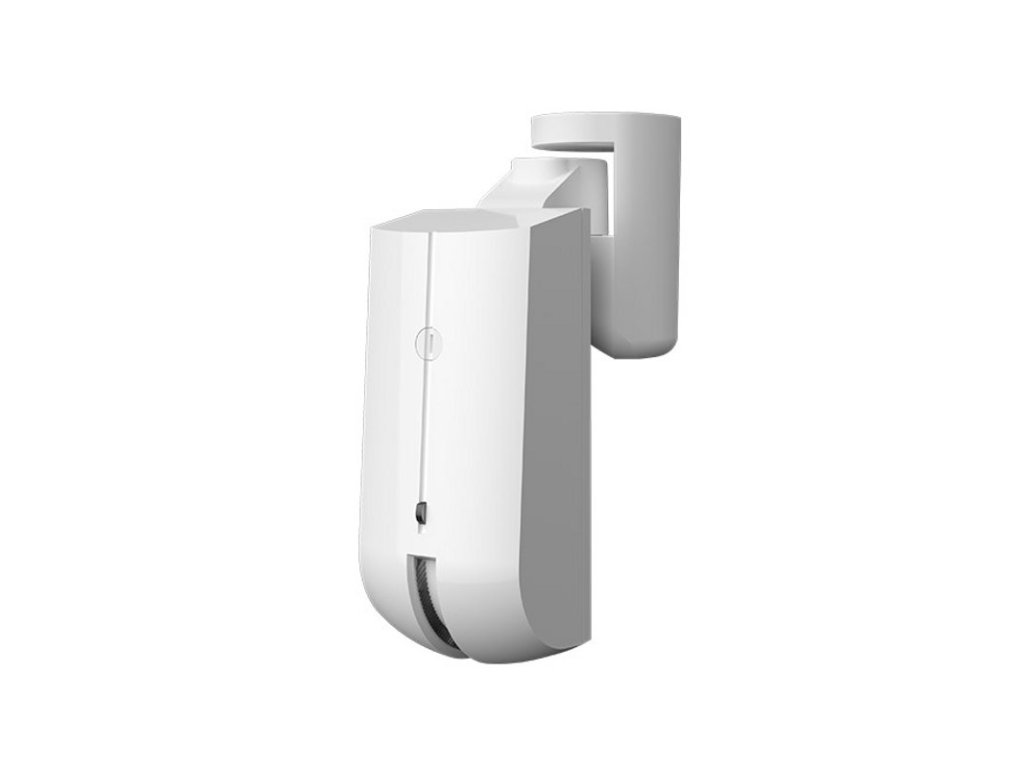

, s objektívom smerujúcim nadol. Montážna výška zariadenia však môže byť iná, ak sa zariadenie používa napr. na ochranu okna alebo brány. Detektor AGATE je určený na inštaláciu priamo na rovný povrch. Je možné použiť špeciálny uhlový držiak, ktorý umožňuje inštaláciu zariadenia pod pevným uhlom 90°. Na inštaláciu detektora vo vnútri budov možno použiť aj nastaviteľné držiaky BRACKET A a

.

Detektor AGATE možno použiť na detekciu vstupu do chráneného pásma, ktoré nie je zabezpečené inak (oddelené stenou, zatvorenými dverami atď.). Zariadenie možno tiež nainštalovať nízko, dodatočne ho otočiť. Takéto riešenie poskytuje ochranu, pričom sa vytvára priestor umožňujúci slobodný pohyb napr. malého psa.

Konštrukcia detektora AGATE spĺňa požiadavky normy EN 50131-2-4

Grade 3
. Vďaka tomu možno ju použiť na zabezpečenie vnútorných priestorov objektov, ktoré sú najmä vystavené vlámaniu (napr. v klenotníctvach a priestoroch verejnej budovy). Zariadenie je vybavené funkciou aktívneho antimaskingu v infračervenom pásme, ktorá poskytuje pokročilú ochranu, napríklad pred: zakrytou trvalými prekážkami vrátane takých, ktoré zle odrážajú svetlo, napr. čiernymi a matnými

• zaklepením priehľadným materiálom, napr. fóliou alebo kancelárskou lepiacou páskou
• zafarbením s maskovacím materiálom, napr. lakom alebo priehľadným lakom, pomocou retroreflexnej technológie.

Funkcia
aktívneho IR antimaskingu umožňuje okamžite detekovať pokusy o sabotáž zariadenia a príslušná informácia sa zasiela do ústredne alarmu. Systém je možné nakonfigurovať tak, aby oznámenie o situácii mohlo byť zaslané priamo používateľovi, inštalatérovi, bezpečnostnej agentúre alebo relevantným službám (napr. polícii).Šošovka detektora AGATE je chránená prostredníctvom
retroreflectora
z priehľadného polykarbonátu. Vďaka tomu každá pokus o nanesenie maskovacieho materiálu spôsobí zmenu uhla lomu IR lúčov. Táto situácia bude okamžite detekovaná a signalizovaná detektorom.
