Prepäťová ochrana BNC UTP EC-16636

Podrobný popis

Prepäťová ochrana BNC UTP

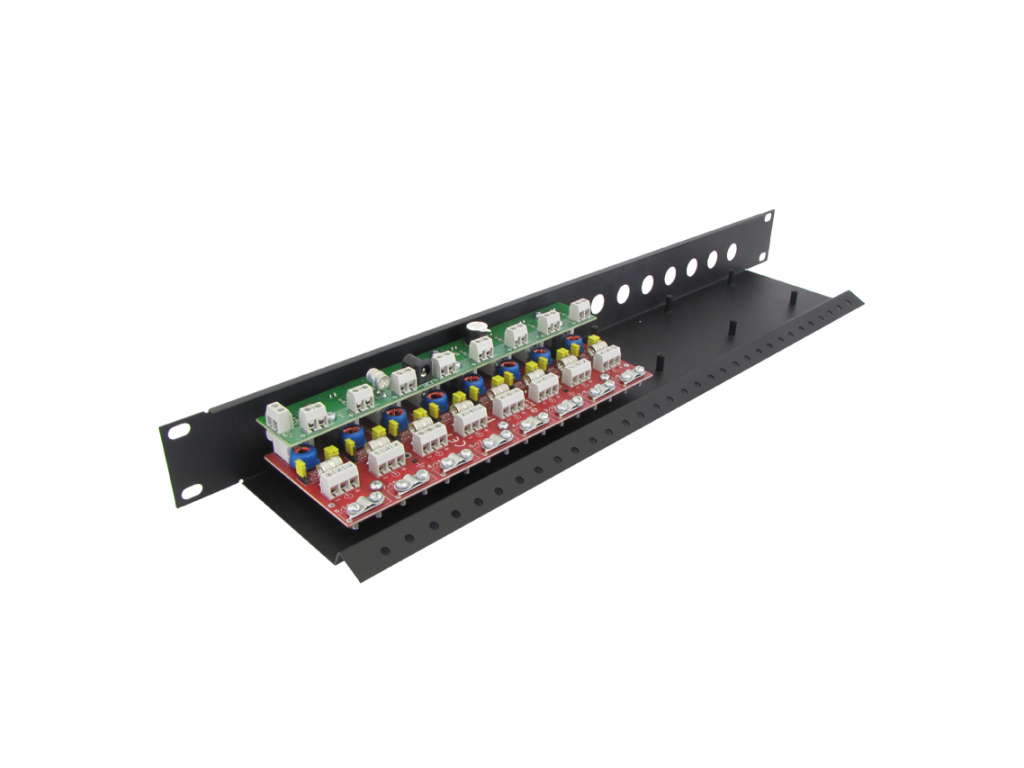

EWIMAR LHD-8R-EXT-FPS je 8-kanálová prepäťová ochrana video trasy s transformátorom BNC/UTP a rozšírením o distribúciu napájania. Je určená pre CCTV inštalácie, kde treba spoľahlivo chrániť video signál, zjednodušiť zapojenie a zároveň rozviesť napájanie pre kamery v jednom rackovom paneli.

• 8 video kanálov v prevedení do 19" racku
• Vhodné pre kamerové systémy AHD, HD-CVI, HD-TVI a Turbo HD
• Kombinuje ochranu video signálu a distribúciu napájania
• Univerzálne riešenie pre koaxiálny aj UTP kábel

Hlavné výhody

Panel je navrhnutý tak, aby pri vysokorýchlostných video signáloch čo najmenej ovplyvňoval prenos. Vďaka nízkej kapacite ochranného obvodu a prenosovému pásmu do 100 MHz pomáha zachovať stabilný obraz bez zbytočných strát. Ochrana je riešená viacerými stupňami, čo zvyšuje odolnosť systému voči prepätiu.

• Priepustnosť až do 100 MHz pre systémy s vysokým rozlíšením
• Útlm len 0,4 dB
• Nízka kapacita ochranného obvodu – najviac 4 pF
• Prepäťová ochrana s iskrišťom, plynovým chráničom, Transilom a MOSFET poistkou
• Maximálna úroveň prepätia až 4 kV

Použitie a kompatibilita

Produkt je vhodný do profesionálnych kamerových zostáv, kde sa používajú koaxiálne aj UTP vedenia. Každý kanál možno podľa zapojenia nastaviť pre koaxiál alebo UTP pomocou prepínačov. Vďaka rackovému prevedeniu je ideálny pre technické miestnosti, rozvádzače a centrálnu montáž CCTV technológie.

• Nastavenie kanálov podľa typu vedenia: koaxiál alebo UTP
• Vhodné pre kombinované inštalácie s rôznymi typmi káblov
• Rackové prevedenie pre prehľadnú montáž v rozvádzači
• Distribúcia napájania 12 V pre kamerové napájanie
