Otočný potenciometer 100K Ohm 8786-

Podrobný popis

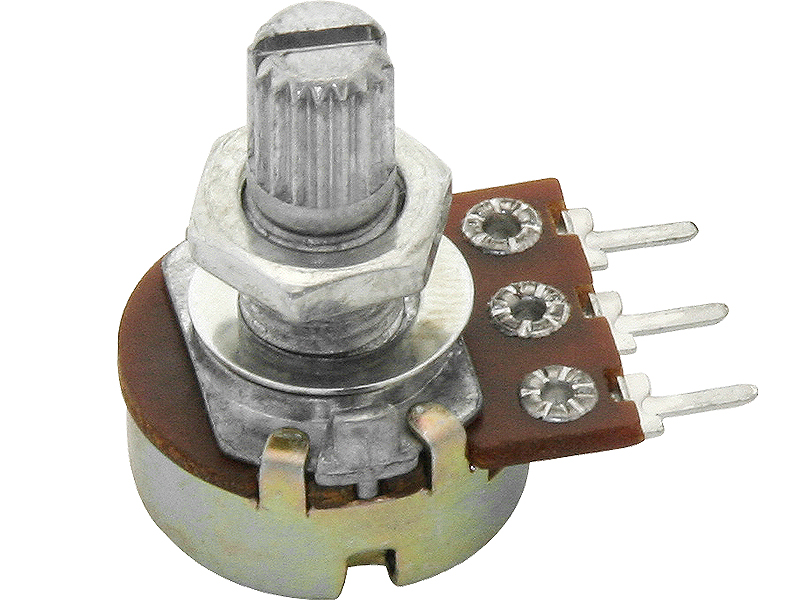

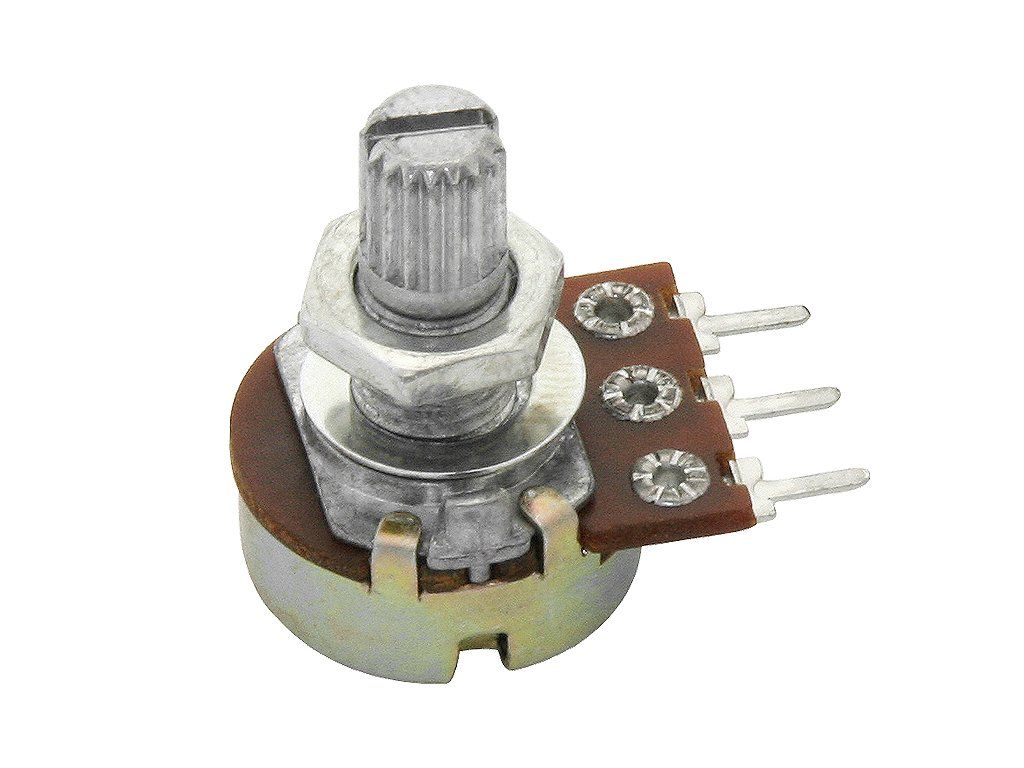

Otočný potenciometer 100K Ohm 8786

Otočný potenciometer 100K Ohm 8786- je praktický elektronický prvok určený na presné nastavenie úrovne signálu, hlasitosti alebo iných parametrov v elektronických zariadeniach. Vďaka logaritmickej charakteristike je vhodný najmä tam, kde je potrebná prirodzenejšia regulácia zodpovedajúca ľudskému vnímaniu zvuku alebo intenzity.

• hodnota odporu: 100 k?
• logaritmická charakteristika A
• dĺžka osi: 20 mm
• priemer osi: 6 mm

Hlavné vlastnosti

Tento potenciometer má kovové prevedenie, vývody určené do plošných spojov a otočný uhol 300°. Konštrukcia je navrhnutá pre jednoduchú montáž v bežných elektronických aplikáciách.

• kovová obudova pre pevnejšie uloženie
• vývody do PCB – montáž do druku
• raster 5 mm
• uhol otočenia 300°
• tolerancia: +/- 20 %

Použitie v praxi

Otočný potenciometer 100K Ohm 8786- sa hodí do rôznych audio a ovládacích obvodov, kde je potrebné plynulé nastavovanie. Využijete ho pri opravách, výrobe aj úpravách elektronických zariadení.

• nastavenie hlasitosti a úrovne signálu
• ovládacie a regulačné obvody
• servis a opravy elektroniky
• DIY projekty a hobby elektronika

Technické parametre

Nižšie uvádzame overené technické údaje produktu. Pri návrhu zapojenia odporúčame overiť aj kompatibilitu s konkrétnym zariadením alebo doskou plošných spojov.

• kód: 8786#
• EAN: 5900804046004
• hodnota: 100 k?
• charakteristika: logaritmická (A)
• dĺžka osi: 20 mm
• priemer osi: 6 mm
• obudova: metalová
• vývody: do druku
• raster: 5 mm
• uhol otočenia: 300°
• výkon: 0,125 W
• pracovná teplota: -10 °C až +70 °C

Dôležité informácie

Produkt je určený pre elektronické použitie. Pred objednaním odporúčame skontrolovať rozmery osi, typ charakteristiky aj rozloženie vývodov, aby bol kompatibilný s vaším zariadením. Pri montáži dbajte na správne mechanické osadenie a vhodné elektrické zaťaženie.

• skontrolujte kompatibilitu s doskou a panelom
• overte dĺžku a priemer osi pred montážou
• dodržujte odporúčané pracovné podmienky
• vhodné pre bežné elektronické a audio aplikácie
