Otočný potenciometer 500K Ohm 8788-

Podrobný popis

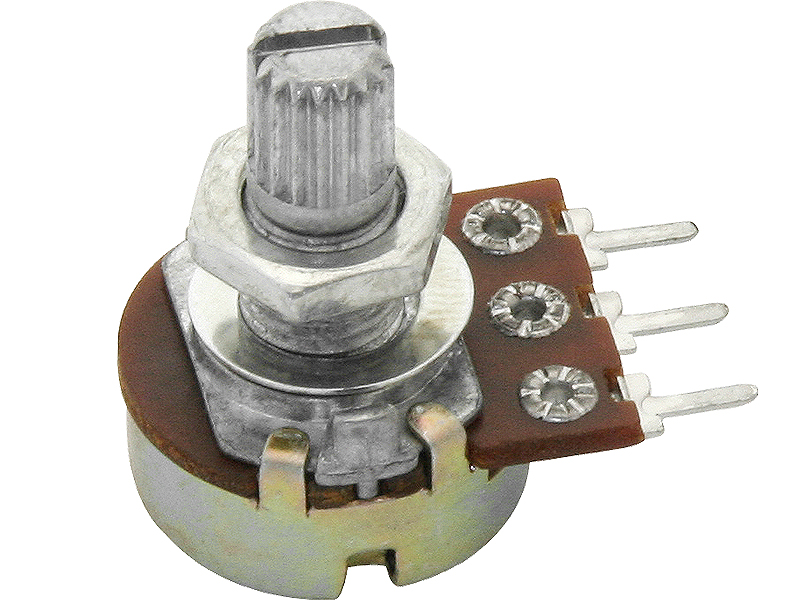

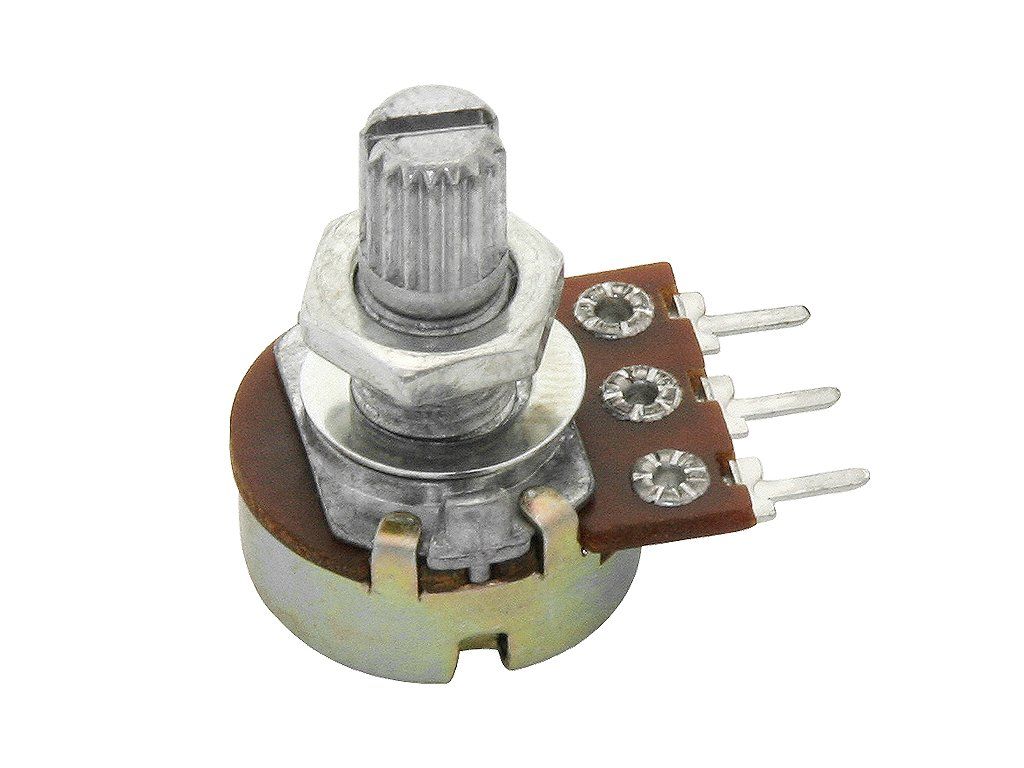

Otočný potenciometer 500K Ohm 8788

Otočný potenciometer 500K Ohm 8788- je praktický elektronický prvok určený na plynulú reguláciu odporu v rôznych zapojeniach. Vďaka logaritmickej charakteristike je vhodný najmä tam, kde sa vyžaduje prirodzený priebeh regulácie, napríklad pri ovládaní hlasitosti alebo iných analógových obvodoch. Kovové prevedenie a vývody do druku z neho robia spoľahlivú súčiastku pre montáž do zariadení aj opravy existujúcej techniky.

• Menovitý odpor: 500 k?
• Logaritmická charakteristika A
• Dĺžka osi: 20 mm
• Priemer osi: 6 mm
• Kovová obudova pre pevnejšie vyhotovenie

Hlavné vlastnosti

Model 8788- je navrhnutý pre jednoduchú integráciu do elektronických zariadení. Má uhol otáčania 300°, čo umožňuje presné a plynulé nastavenie v požadovanom rozsahu. Tolerancia +/- 20 % zodpovedá bežnému použitiu v hobby aj servisnej praxi. Vývody do plošného spoja a raster 5 mm uľahčujú osadenie na dosku.

• Uhol otáčania 300° pre presné nastavenie
• Vývody do druku pre jednoduchú montáž
• Raster 5 mm
• Tolerancia +/- 20 %
• Výkon 0,125 W

Použitie

Otočný potenciometer 500K Ohm 8788- sa hodí do audio zariadení, ovládacích panelov, meracích prístrojov, domácich projektov aj servisných opráv. Logaritmická charakteristika je výhodná najmä pri regulácii signálu, kde má zmena pôsobiť prirodzene a plynulo.

• Audio a zosilňovacie obvody
• Ovládacie prvky v elektronike
• DIY projekty a prototypovanie
• Servis a výmena poškodených súčiastok
• Vhodný pre analógové regulácie

Technické parametre

Pre rýchlu orientáciu uvádzame overené parametre produktu. Tieto údaje sú dôležité pri výbere vhodnej náhrady alebo pri návrhu vlastného zapojenia.

• Kód: 8788#
• EAN: 5900804046028
• Odpor: 500 k?
• Charakteristika: logaritmická (A)
• Dĺžka osi: 20 mm
• Priemer osi: 6 mm
• Obudova: metalová
• Vývody: do druku
• Raster: 5 mm
• Uhol otáčania: 300°
• Tolerancia: +/- 20 %
• Výkon: 0,125 W
• Prevádzková teplota: -10 °C až +70 °C

Obsah balenia

Balenie obsahuje otočný potenciometer v prevedení podľa uvedenej špecifikácie. Pred montážou odporúčame skontrolovať rozmery osi, rozmiestnenie vývodov a kompatibilitu s vaším zariadením.

• Otočný potenciometer 500K Ohm 8788
• Dĺžka osi 20 mm
• Priemer osi 6 mm
• Raster vývodov 5 mm
