NeoGSM-IP-64-PS-D12M - Ústredňa alarmu - ROPAM

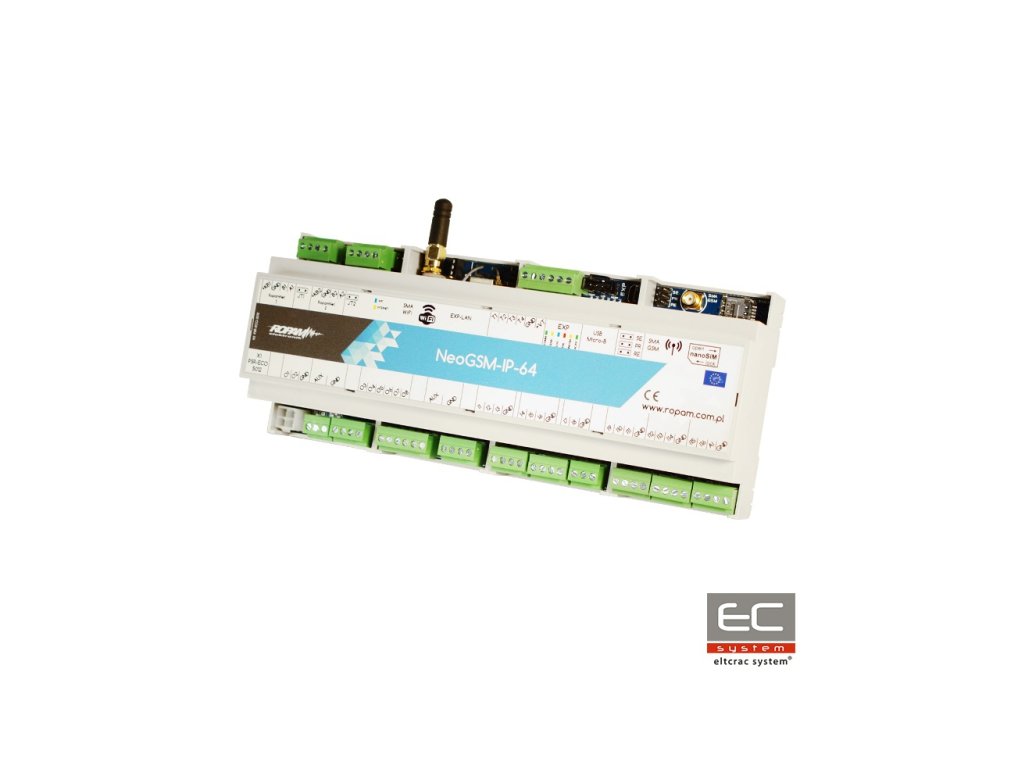

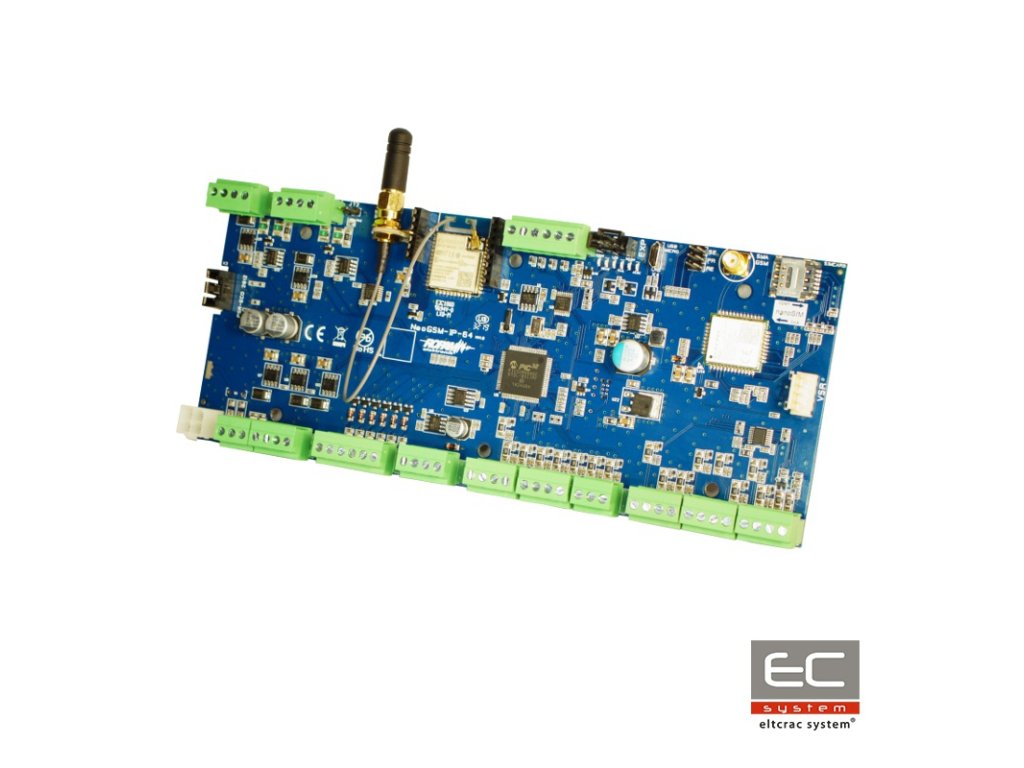

NeoGSM-IP-64-PS-D12M je kompaktná, štvorzónová ústredňa alarmu určená pre alarmový systém Ropam. Má zabudované moduly Wi-Fi a GSM, ktoré umožňujú diaľkové ovládanie a kontrolu systému. Zariadenie je ideálne na výstavbu stredne veľkých alarmových systémov s funkciami domácej automatizácie v objektoch ako je dom, byt, obchod, menšia firma. Ústredňa podporuje 4 nezávislé alarmové zóny, ktoré môžu fungovať v dvoch režimoch stráženia (plný alebo nočný režim). Zariadenie je vybavené 16 programovateľnými vstupmi, ku ktorým sa dajú pripojiť senzory akéhokoľvek druhu. Má tiež 8 výstupov, vďaka ktorým môžeme pripojiť k ústredni zariadenia domácej automatizácie. Počet vstupov a výstupov môže byť rozšírený až na maximálne 64 vstupov a 40 výstupov pomocou dedikovaných expanderov. (EXP-I8, EXP-O8). NeoGSM-IP-64-PS-D12M má 2 zabudované magistrály RopamNET, ktoré umožňujú rozšíriť ústredňu o ďalšie zariadenia, zvyšujúce jej funkčnosť. Ústredňu je možné ovládať diaľkovo na úrovni aplikácie RopamNeo (Android / iOS). Zariadenie je vybavené krytom, umožňujúcim montáž na nosnú lištu DIN TH35 (šírka 12 modulov DIN). Ústredňa NeoGSM-IP-64-PS-D12M je napájaná napätím 17÷20V/AC alebo 20÷30V/DC (III trieda izolácie), má zabudovaný záložný napájací zdroj 12V/1.5A.

Technické parametre:

• Počet vstupov: 16

• Max počet vstupov: 64

• Zóny: 4

• Max počet výstupov: 40

• Časovače: 4

• Pamäť udalostí: 10000

• Max počet užívateľov: 32

• Zabudovaný modul GSM: ÁNO

• Zabudovaný modul Wi-Fi: ÁNO

• Ovládanie automatizácie: ÁNO

• Parametre liniek: NO, NC, EOL, 2EOL/NO, 2EOL/NC

• Certifikát EN50131: Grade 2

• Napájanie: 16 - 20 V AC / 20 - 30 V DC
• Kryt: DIN

Najdôležitejšie vlastnosti ústredne:

• kryt pre nosnú lištu DIN TH35 (šírka 12 modulov DIN)
• 4 nezávislé zóny s dvoma typmi stráženia: plné alebo nočné,
• hybridná ústredňa: drôtová + bezdrôtový systém Aero,
• používatelia: 32 kódov (1 hlavný +31), 8 telefónnych čísiel, e-mail,
• tvorba zoznamu používateľov v programe NeoGSM-IP Manager,
• 16-64 programovateľných vstupov, rozšírenie pomocou expandérov vstupov, dotykové panely,
• 8-40 programovateľných výstupov, rozšírenie pomocou expandérov výstupov, + podpora až do 32 roletových modulov (magistrálne alebo rádiové),
• podpora až 4 dotykových panelov (série TPR-4x/4xS) alebo dotykových klávesníc (TK-4x),
• ďalší lokálny výstup relé v každom dotykovom paneli,
• zabudovaný GSM modem
• zabudovaný Wi-Fi modul (spolu s konektorom a anténou na kryt)
• možnosť drôtového LAN pripojenia cez expander: EXP-LAN,
• podpora mobilnej aplikácie: RopamNeo, na online dohľad cez internet,
• komunikácia IP: WIFI/LAN základný kanál, GPRS záložný kanál (automatické prepínanie),
• 4 časovače s kalendárom, na riadenie a automatizáciu,
• spolupráca s napájacími zdrojmi PSR-ECO (úspora energie a nákladov),
• pokročilé logické funkcie a časové relé, LogicProcessor,
• lokálne programovanie cez micro USB alebo WIFI/ETH,
• dialkové programovanie cez server RopamBridge (GPRS alebo IP),
• podpora USSD kódov (kontrola pre-paid kariet),
• pohodlné odpojiteľné svorky, rozdelené podľa portov,
• 2 magistrály RopamNET (zabudovaná diagnostika magistrály),
• možnosť aktualizácie softvéru cez USB kábel alebo WiFi.

WiFi modul a GSM modul

Diaľková konfigurácia a upozornenia na udalosti

Veľkou výhodou ústredne NeoGSM-IP-64-PS-D12M je zabudovaný Wi-Fi modul a GSM komunikátor. Výrazne uľahčujú realizáciu upozornení na udalosti a umožňujú diaľkové ovládanie alarmového systému a zariadenia automatizácie. Wi-Fi kanál je hlavným komunikačným kanálom. Ďalšou výhodou je automatické prepnutie na GSM modul, v prípade nefunkčnosti Wi-Fi kanála. Existuje možnosť pripojenia ústredne k drôtovej ethernet sieti, po použití expanderu EXP-LAN. S ohľadom na prítomnosť Wi-Fi antény sa odporúča montovať ústredňu v plastovom kryte O-R3P.

Upozornenia a diaľkové ovládanie v ústredni NeoGSM-IP-PS je realizované pomocou:

• Mobilnej aplikácie RopamNeo
• SMS (na maximálne 8 telefónnych čísiel)
• PUSH - krátke zvukové upozornenia, umožňujúce rýchlo zistiť, čo sa deje na objekte
• VOICE / CLIP - nezávislé hlasové spojenie pre udalosti v systéme s hlasovými správami. Po použití modulu AMR-1 možnosť audio monitoringu
• E-MAIL - nezávislé správy pre udalosti v systéme (podpora SMTP servera, bez SSL / TSL)
• GPRS monitoringu - spolupráca so serverom Monitoring Software Ropam alebo s Kronos NET stanicou

Diaľkové ovládanie a jednoduché rozšírenie

Aplikácia RopamNeo

Ústredňa NeoGSM-IP-64-PS-D12M umožňuje jednoduché a pohodlné diaľkové ovládanie vďaka aplikácii RopamNeo (Android). Výhodou aplikácie je vysoká funkčnosť a intuitívne, plne konfigurovateľné rozhranie (UI) – vďaka čomu je riadenie systému jednoduché a príjemné. Intuitívne ovládanie pomocou widgetov alebo hlasových príkazov je veľkým uľahčením pri konfigurácii ústredne. Používateľ má tiež možnosť vytvárania makro príkazov, ktoré spúšťajú za sebou nasledujúce sekvencie funkcií. Ak používateľ pracuje lokálne alebo má statickú IP adresu s presmerovaním portu na routeri, používanie aplikácie je úplne zadarmo.

Z úrovne aplikácie môže používateľ:

• Sledovať stav ústredne, zón, vstupov a výstupov
• Sledovať systémové udalosti a poruchy
• Zapínať a vypínať jednotlivé zóny
• Ovládať výstupy

Pokročilý mikroprocesor

Ústredňa NeoGSM-IP-64-PS-D12M pracuje na pokročilom 32-bitovom mikroprocesore (MIPS M4K), ktorý má real-time operačný systém. Vďaka nemu je možné ovládať mnoho pokročilých logických funkcií, časovo-logické funkcie a aritmetické funkcie, ktoré zaručujú jednoduchú stavbu inteligentnej a rozšírenej automatizácie alarmového systému. LogicProcessor ponúka 10 nezávislých logických podmienok, 20 časových relé a 4 časovače. Výhodou je tiež logický kreator alebo editor skriptov, vďaka ktorým procesor umožňuje prispôsobiť systém presne na plnenie jeho funkcií v objekte.

NeoGSM-IP Manager

Alarmová ústredňa umožňuje programovanie z úrovne počítača s programom NeoGSM-IP-64-PS-D12M Manager. Vďaka nemu môže inštalatér jednoduchým a intuitívnym spôsobom meniť všetky parametre práce systému. Prehľadné používateľské rozhranie umožňuje rýchle nastavenie systému bez väčších problémov. Programovanie z úrovne počítača vyžaduje fyzické spojenie s ústredňou, ktoré je realizované cez miniUSB port alebo pripojenie k ethernet sieti cez Wi-Fi alebo LAN, čo umožňuje diaľkové programovanie cez server RopamBridge.

Jednoduché rozšírenie o ďalšie zariadenia

Veľkou výhodou a charakteristickým znakom ústredne NeoGSM-IP-64-PS-D12M je možnosť jednoduchého rozšírenia o ďalšie zariadenia, zvyšujúce funkčnosť. Vďaka tomuto riešeniu sa môže alarmový systém presne prispôsobiť požiadavkám používateľa a špecifikám objektu a zvýšiť jeho efektivitu.

Príklad kooperujúcich modulov:

• VSR-2 - vysielanie 16 hlasových správ o udalostiach v systéme
• VSR-1 - vysielanie hlasovej správy
• AMR-1 - odposluch objektu a audio verifikácia
• VAR-1 - integrácia s videovrátnym systémom, umožňujúca komunikáciu medzi vstupnou stanicou a telefónom
• TSR-2 - teplotný senzor, umožňujúci realizáciu funkcie GSM termostatu
• RF-4 - rádiový ovládač na diaľkové ovládanie ústredne
