NeoGSM-IP-64-D12M - Alarmová ústredňa s GSM komunikáciou a funkciami automatizácie budov, puzdro DIN - ROPAM

Podrobný popis

NeoGSM-IP-64-D12M - Alarmová centrála - ROPAM

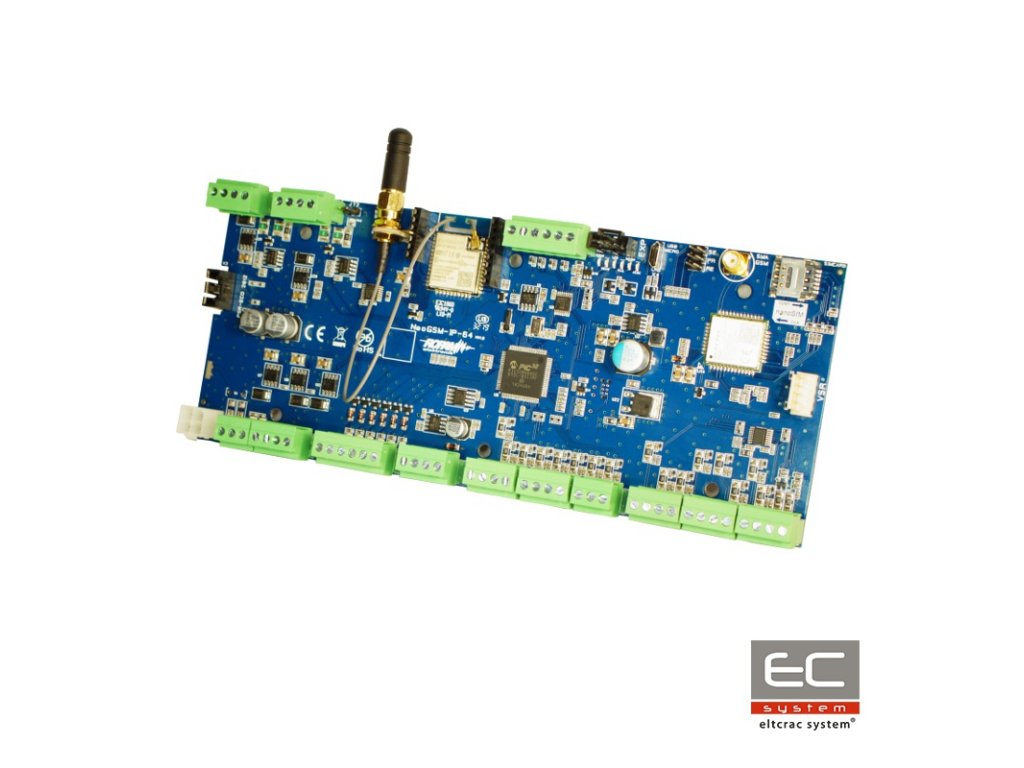

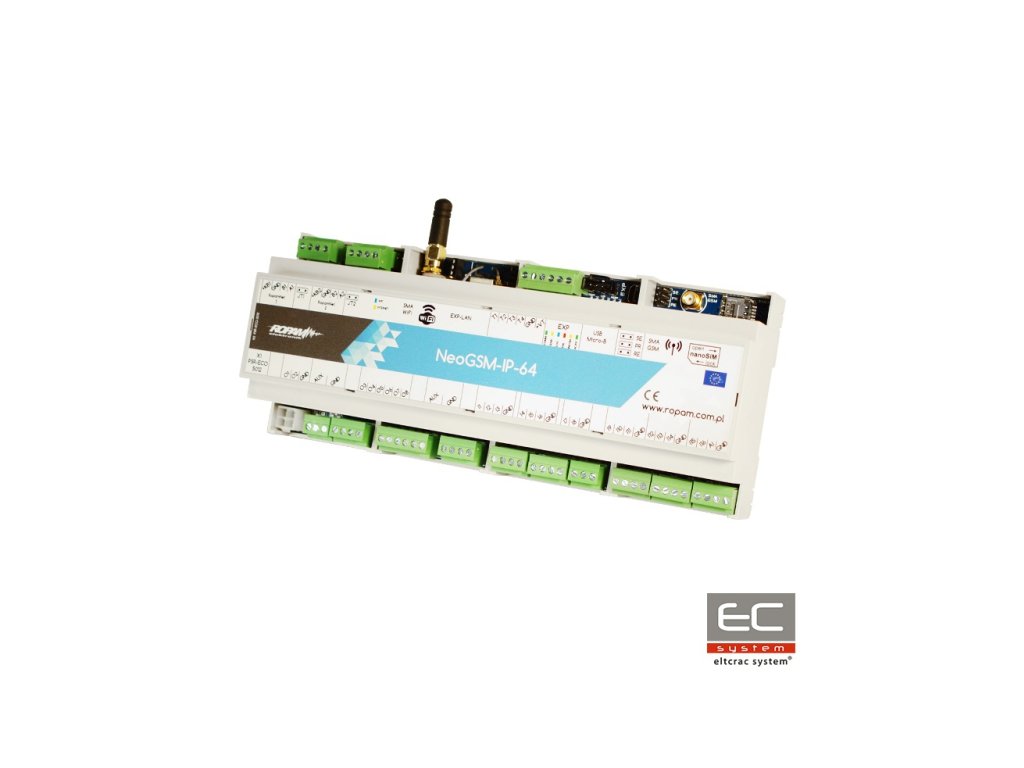

NeoGSM-IP-64-D12M je kompaktná štvorizónová alarmová centrála určená pre alarmový systém Ropam. Má zabudované moduly Wi-Fi a GSM, ktoré umožňujú diaľkovú kontrolu a ovládanie systému. Zariadenie je ideálne na stavbu stredne veľkých alarmových systémov s funkciami domácej automatizácie na objektoch ako sú dom, byt, obchod, menšie podniky. Centrála podporuje 4 nezávislé alarmové zóny, ktoré môžu pracovať v dvoch režimoch stráženia (plnom alebo nočnom). Zariadenie je vybavené 16 programovateľnými vstupmi, ku ktorým je možné pripojiť snímače každého druhu. Má tiež 8 výstupov, prostredníctvom ktorých môžeme pripojiť k centrále zariadenia domácej automatizácie. Počet vstupov a výstupov môže byť rozšírený na maximálne 64 vstupov a 40 výstupov pomocou určených rozširovačov. (EXP-I8, EXP-O8). NeoGSM-IP-64-D12M má 2 zabudované zbernice RopamNET, ktoré umožňujú rozšíriť centrálu o ďalšie zariadenia zvyšujúce jej funkčnosť. Centrála sa dá ovládať na diaľku pomocou aplikácie RopamNeo (Android / iOS). Zariadenie je vybavené krytím umožňujúcim montáž na lištu DIN TH35 (šírka 12 modulov DIN). Centrála NeoGSM-IP-64-D12M je napájaná napätím 12 V DC.

Odporúča sa používať napájací zdroj PSR-ECO-5012-RS alebo PSR-ECO-2012.

Technické parametre:

• Počet vstupov: 16

• Max. počet vstupov: 64

• Zóny: 4

• Max. počet výstupov: 40

• Časovače: 4

• Pamäť udalostí: 10000

• Max. počet užívateľov: 32

• Zabudovaný modul GSM: ÁNO

• Zabudovaný modul Wi-Fi: ÁNO

• Ovládanie automatiky: ÁNO

• Parametre línií: NO, NC, EOL, 2EOL/NO, 2EOL/NC

• Certifikát EN50131: Stupeň 2

• Napájanie: 9 - 14 V DC
• Kryt: DIN

Najdôležitejšie vlastnosti centrálnej jednotky:

• kryt na lištu DIN TH35 (šírka 12 modulov DIN)
• 4 nezávislé zóny s dvoma typmi stráženia: plné alebo nočné,
• hybridná centrála: drôtová + bezdrôtový systém Aero,
• užívatelia: 32 kódov (1 hlavný + 31), 8 telefónnych čísel, email,
• vytváranie zoznamu užívateľov v programe NeoGSM-IP Manager,
• 16-64 programovateľných vstupov, rozšírenie pomocou vstupných rozširovačov, dotykových panelov,
• 8-40 programovateľných výstupov, rozšírenie pomocou výstupných rozširovačov, + podpora až 32 rolety modulov (zbernicových alebo rádiových),
• podpora až 4 dotykových panelov (série TPR-4x/4xS) alebo dotykových klávesníc (TK-4x),
• ďalší lokálny reléový výstup v každom dotykovom paneli,
• zabudovaný GSM modem
• zabudovaný Wi-Fi modul (spolu s konektorom a anténou na kryte)
• možnosť káblového LAN pripojenia cez rozširovač: EXP-LAN,
• podpora mobilnej aplikácie: RopamNeo, pre online sledovanie cez internet,
• IP komunikácia: Wi-Fi / LAN základný kanál, GPRS záložný kanál (automatické prepínanie),
• 4 časovače s kalendárom na ovládanie a automatizáciu,
• spolupráca s napájacími zdrojmi PSR-ECO (šetrenie energiou a nákladmi),
• pokročilé logické funkcie a programovateľné časové relé, LogicProcessor,
• lokálne programovanie cez micro USB alebo Wi-Fi/ETH,
• programovanie na diaľku cez server RopamBridge (GPRS alebo IP),
• podpora USSD kódov (kontrola predplatených SIM kariet),
• pohodlné odpojiteľné svorkovnice, rozdelené podľa portov,
• 2 zbernice RopamNET (integrovaná diagnostika zbernice),
• možnosť aktualizácie softvéru cez USB kábel alebo Wi-Fi.

Wi-Fi modul a GSM modul

Diaľková konfigurácia a upozornenia na udalosti

Veľkou výhodou centrálnej jednotky NeoGSM-IP-64-D12M je zabudovaný Wi-Fi modul a GSM komunikátor. Výrazne uľahčujú realizáciu notifikácií o udalostiach a umožňujú diaľkové ovládanie alarmového systému a automatizačných zariadení. Wi-Fi kanál je základným komunikačným kanálom. Ďalšou prednosťou je automatické prepínanie na GSM modul v prípade nesprávnej práce Wi-Fi kanála. Je možné pripojiť centrálu k káblovej ethernetovej sieti po nasadení rozširovača EXP-LAN. Vzhľadom na prítomnosť Wi-Fi antény sa odporúča montáž centrálnej jednotky v plastovom kryte O-R3P.

Upozorňovanie a diaľkové ovládanie v centrálnej jednotke NeoGSM-IP-PS je realizované pomocou:

• Mobilnej aplikácie RopamNeo
• SMS (na maximálne 8 telefónnych čísel)
• PUSH - krátke zvukové notifikácie umožňujúce rýchlu orientáciu v dianí na objekte
• VOICE / CLIP - nezávislé hlasové spojenie pre udalosti v systéme s hlasovými správami. Po použití AMR-1 modulu možnosť audia monitorovania
• E-MAIL - nezávislé správy pre udalosti v systéme (podpora SMTP servera, bez SSL / TSL)
• GPRS monitorovanie - spolupráca so softvérom Monitoring Software Ropam alebo so stanicou Kronos NET

Diaľková správa a jednoduché rozšírenie

Aplikácia RopamNeo

Centrála NeoGSM-IP-64-D12M ponúka jednoduchú a pohodlnú diaľkovú správu vďaka aplikácii RopamNeo (Android). Výhodou aplikácie je vysoká funkčnosť a intuitívne, plne konfigurovateľné užívateľské rozhranie (UI) - vďaka tomu je správa systému jednoduchá a príjemná. Intuitívna správa pomocou widgetov alebo hlasových príkazov je veľkým zjednodušením pri konfigurácii centrálnej jednotky. Užívatelia majú tiež možnosť tvoriť makro príkazy, ktoré spúšťajú nasledujúce sekvencie funkcií. Ak užívateľ pôsobí lokálne alebo má pevne pridelenú IP adresu s presmerovaním portu na routeri, je používanie aplikácie úplne bezplatné.

Z úrovne aplikácie môže užívateľ:

• Sledovať stav centrály, zón, vstupov a výstupov
• Sledovať systémové udalosti a zlyhania
• Zbrojiť a odbrojiť jednotlivé zóny
• Ovládať výstupy

Pokročilý mikroprocesor

Centrála NeoGSM-IP-64-D12M pracuje na základe pokročilého 32-bitového mikroprocesora (MIPS M4K), ktorý má operačný systém reálneho času. Vďaka nemu je možné obsluhovať mnohé rozvinuté logické funkcie, časovo-logické funkcie a aritmetické funkcie, ktoré zaručujú jednoduchú stavbu inteligentnej a rozvinutej automatiky alarmového systému. LogicProcessor poskytuje 10 nezávislých logických podmienok, 20 časových relé a 4 časovače. Výhodou je tiež tvorca logiky alebo editor skriptu, vďaka ktorým procesor umožňuje prispôsobiť systém presne svojim funkciám na objekte.

NeoGSM-IP Manager

Centrála alarmového systému umožňuje programovanie z úrovne počítača so softvérom NeoGSM-IP-64-D12M Manager. Vďaka nemu môže inštalátor jednoducho a intuitívne meniť všetky parametre činnosti systému. Prehľadné užívateľské rozhranie umožňuje rýchlu konfiguráciu systému bez väčších problémov. Programovanie z úrovne počítača si vyžaduje fyzické pripojenie k centrále, ktoré sa uskutočňuje pomocou portu miniUSB alebo pripojenia do ethernetovej siete cez Wi-Fi alebo LAN, čo umožňuje diaľkové programovanie cez server RopamBridge.

Jednoduché rozšírenie o ďalšie zariadenia

Veľkou výhodou a charakteristickou črtou centrálnej jednotky NeoGSM-IP-64-D12M je možnosť jednoduchého rozšírenia o ďalšie zariadenia zvyšujúce funkčnosť. Vďaka tomu môže byť alarmový systém presne prispôsobený požiadavkám používateľa a špecifikám objektu a zvýšiť efektivitu činnosti.

Príklady spolupracujúcich modulov:

• VSR-2 - prenášanie 16 hlasových správ o udalostiach v systéme
• VSR-1 - prenáša hlasovú správu
• AMR-1 - monitorovanie objektu a audio verifikácia
• VAR-1 - integrácia s videosystémom, umožňuje konverzáciu medzi bránovou stanicou a telefónom
• TSR-2 - teplotný senzor, umožňujúci realizáciu funkcie GSM termostatu
• RF-4 - rádiové ovládanie na diaľkovú správu centrálnej jednotky

Technická špecifikácia:
