IPCAM-B4-P - IP tubová kamera 4Mpx, 2.8mm, IR20m - HiLook od Hikvision

Podrobný popis

Produkt stiahnutý, nástupcom tohto modelu je IPC-B141H-C

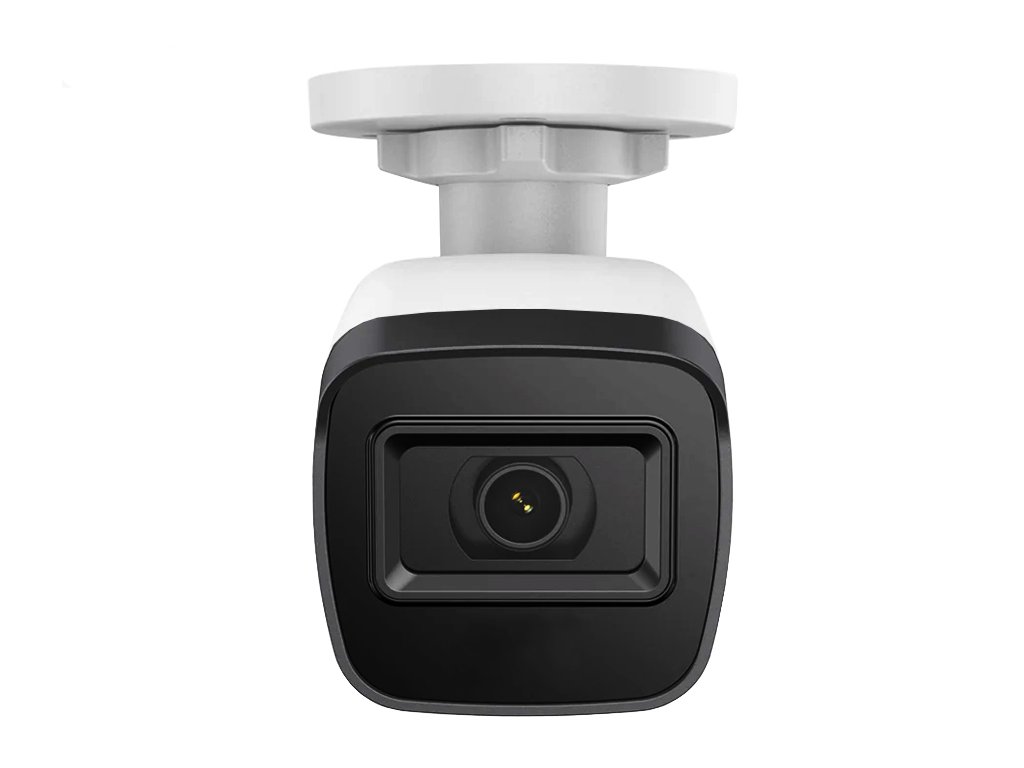

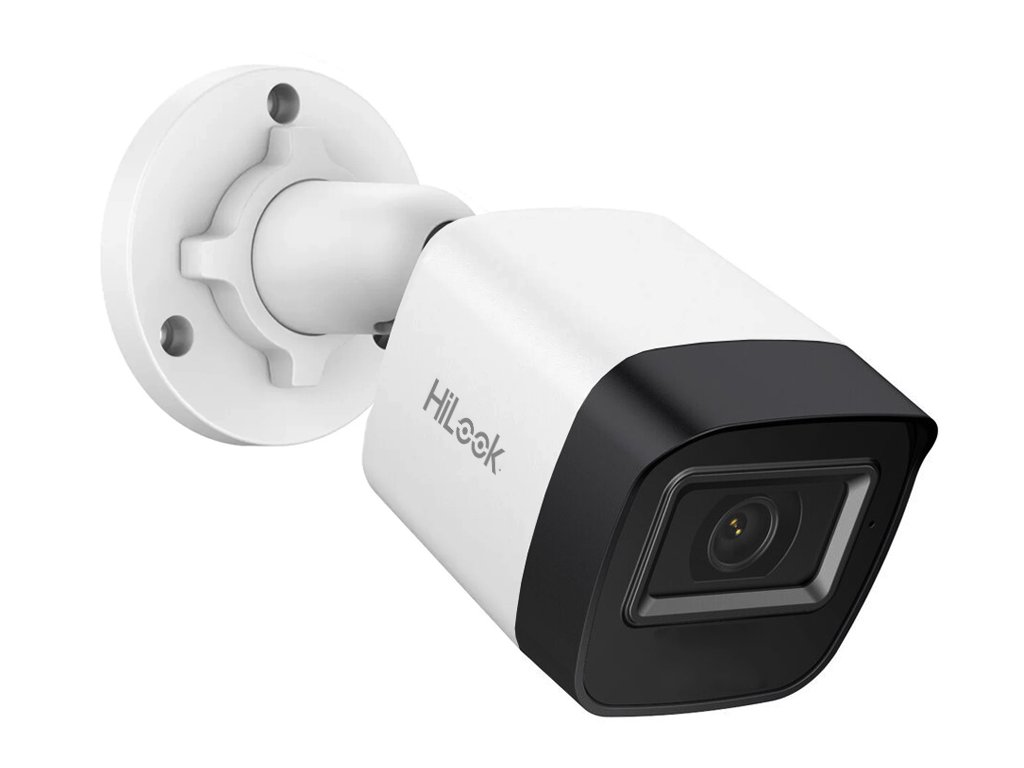

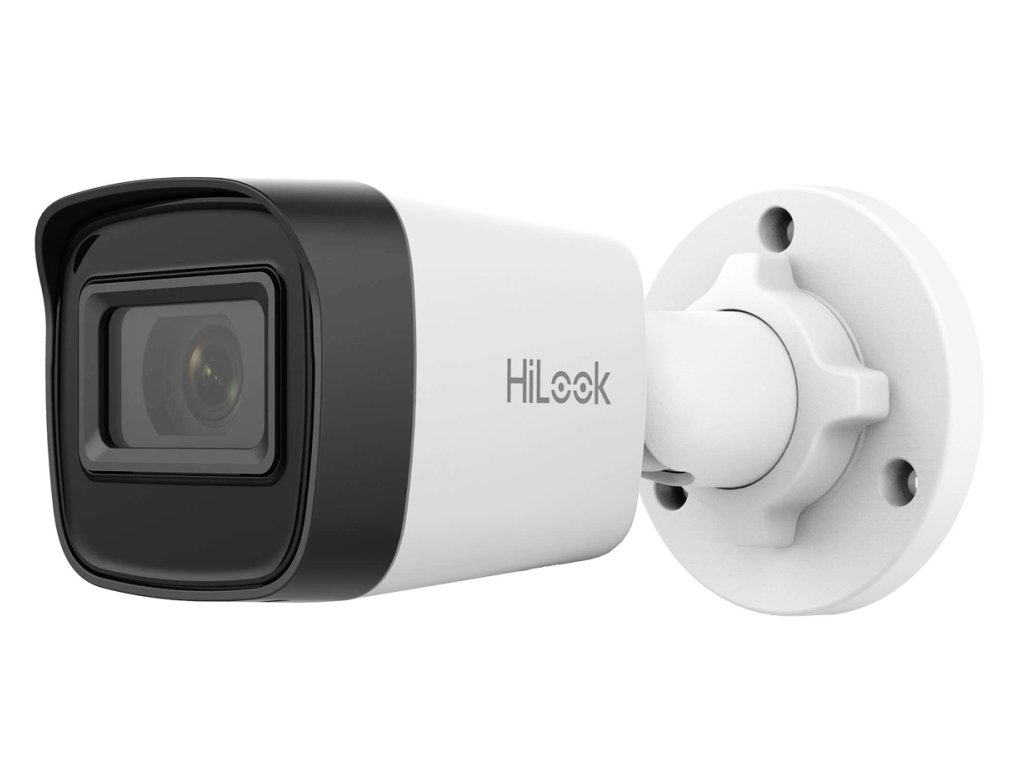

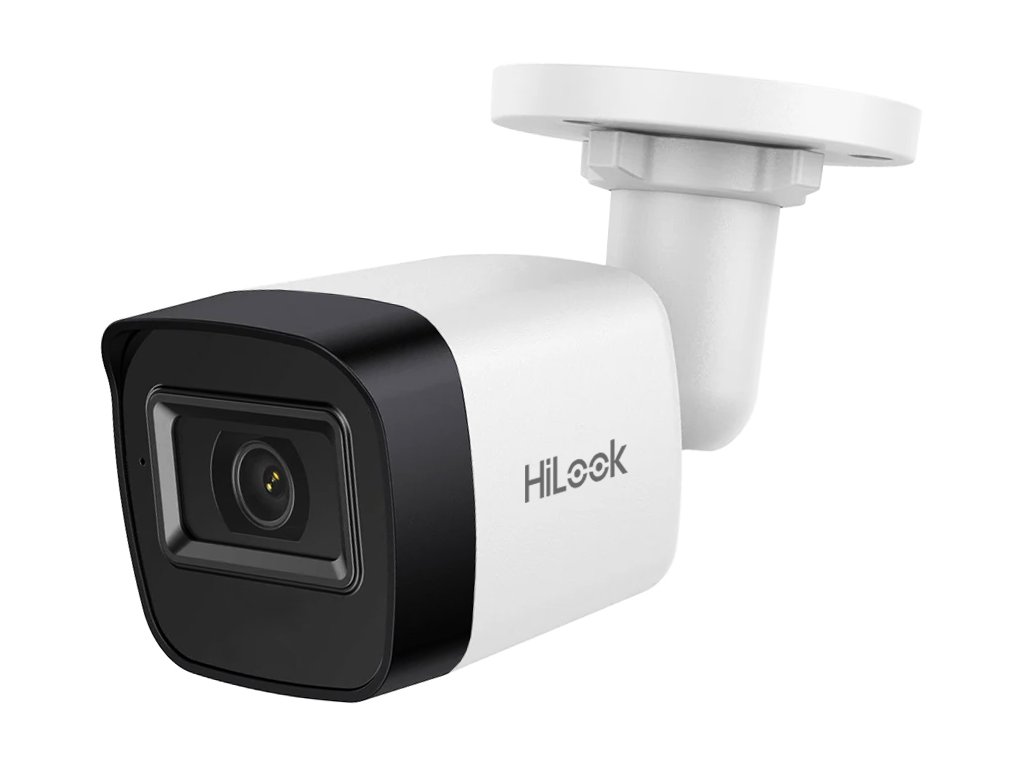

IP kamera 4Mpx IPCAM-B4-P - HiLook by Hikvision

---

Kamera IPCAM-B4-P je ekonomický model IP značky Hikvision zo série HiLook. Kamera je určená na inštaláciu v systémoch monitorovania IP malého a stredného rozsahu. Vďaka použitiu 4-megapixelového snímača 1/3" PS CMOS kamera poskytuje vysokokvalitný obraz s plnou viditeľnosťou detailov a prirodzeným zobrazením farieb.

Kamera IPCAM-B4-P má integrovaný IR prísvit s dosahom 20m, ktorý umožňuje nahrávanie obrazu v podmienkach úplnej tmy. Veľkou výhodou kamery je aj použitý kodek H.265+/H.265, teda štandard kompresie, ktorý umožňuje takmer dvojité zníženie šírky pásma v porovnaní s verziou H.264.

Kamera je vyrobená z odolného ABS materiálu. Kryt má triedu ochrany IP67, čo umožňuje jej inštaláciu vo vonkajších podmienkach.

Technické parametre:

• Snímač: 1/3" CMOS Progressive Scan
• Max. rozlíšenie: 2560x1440 (4 Mpx) @20fps
• Pevný objektív: 2.8 mm
• Uhol nahrávania: ~100^o
• Citlivosť: 0,01 Lux (0 Lux s IR)
• Automatický režim deň/noc: Áno
• IR prísvit: IR20m BlackGlass
• Mechanický IR filter (ICR): Áno
• Štandard kompresie: H.265+/H.265/H.264+/H.264
• Funkcie obrazu: 3D-DNR, DWDR, AGC, BLC, ROI
• Trieda krytia obalu: IP67
• Prevádzková teplota: -30...60 ^oC
• Napájanie: 12 VDC, PoE 802.3af
• Príkon: max. 5 W
• Rozmery: 60,9 x 57,9 x 138,8 mm
• Hmotnosť: 0.25 kg

---

Široký uhol nahrávania

Objektív 2.8mm Používaný v kamere snímač CMOS veľkosti

1/3 palca

a objektív s pevným ohniskom 2.8mm umožňujú dosiahnuť široký uhol pozorovania do cca 100° vodorovne. Tak široký uhol pozorovania robí, že prezentovaná kamera je ideálna na realizáciu prehľadu a nahrávania všetkých udalostí v rámci monitorovaného objektu. Modely s širokým uhlom, s pevným ohniskovým objektívom 2.8mm sú najčastejšie používané verzie kamier v inštaláciách priemyselnej televízie, kvôli univerzálnosti a vysokej kvalite dodávaného video materiálu.

Obr. 2

Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")

---

Úplná viditeľnosť v noci

Technológia EXIR Kamery z novej série HiLook by Hikvision majú integrované IR prísvity, ktoré umožňujú efektívne nahrávanie obrazu aj v podmienkach úplnej tmy. Navyše, IR žiariče sú vyrobené v

EXIR technológii

, ktorá zabezpečuje rozloženie osvetlenia scény v obdĺžnikovom tvare - to znamená, že EXIR žiariče osvietia scénu oveľa rovnomernejšie než štandardné osvetlenia, čo zvyšuje úroveň viditeľnosti detailov na nahrávanom obraze. Ďalšou výhodou prísvitov v kamerách Hilook je použitie

čierneho skla

(tzv. Black Glass), ktoré účinne skrýva infračervené diódy a zvyšuje estetické vlastnosti kamery.

Obr. 3 Tradičný IR prísvit (vľavo), EXIR prísvit (vpravo)

---

Napájanie cez PoE

Prenos dát a napájania jedným káblom Priemyselná kamera IPCAM-B4-P môže byť napájaná dvoma spôsobmi - klasicky cez konektor 12VDC a priamo cez UTP kábel s použitím technológie

Power over Ethernet

(PoE). Napájanie cez PoE je realizované priamo cez Switch alebo Injector PoE. K výhodám vyplývajúcim z použitia štandardu PoE patrí:

skrátenie času a nákladov na inštaláciu vďaka zjednodušenej štruktúre káblovania

• žiaden potreba inštalovať dodatočné napájacie zdroje
• možnosť napájania kamier na vzdialenosť až
do 250m
• (EXTEND režim)

---

Diaľková konfigurácia a obsluha

P2P pripojenie cez clouds Na realizáciu pripojenia k sieti kamera využíva štandardné Ethernet rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu práce, úpravu obrazových parametrov a živé sledovanie a prehrávanie nahrávok (kamery so slotom microSD). Samotné pripojenie môže byť realizované na troch rôznych platformách:

program iVMS-4200 a HikCentral
• - dedikovaný VMS softvér na správu videozáznamu, ktorý umožňuje pokročilé úpravy celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
webový prehliadač WEB
• - umožňuje rýchlu nadviazanie pripojenia pomocou IP adresy kamery, poskytujúca prístup k plnej funkčnosti zariadenia. Pre systémy Hikvision sa odporúča používanie prehliadača Internet Explorer.

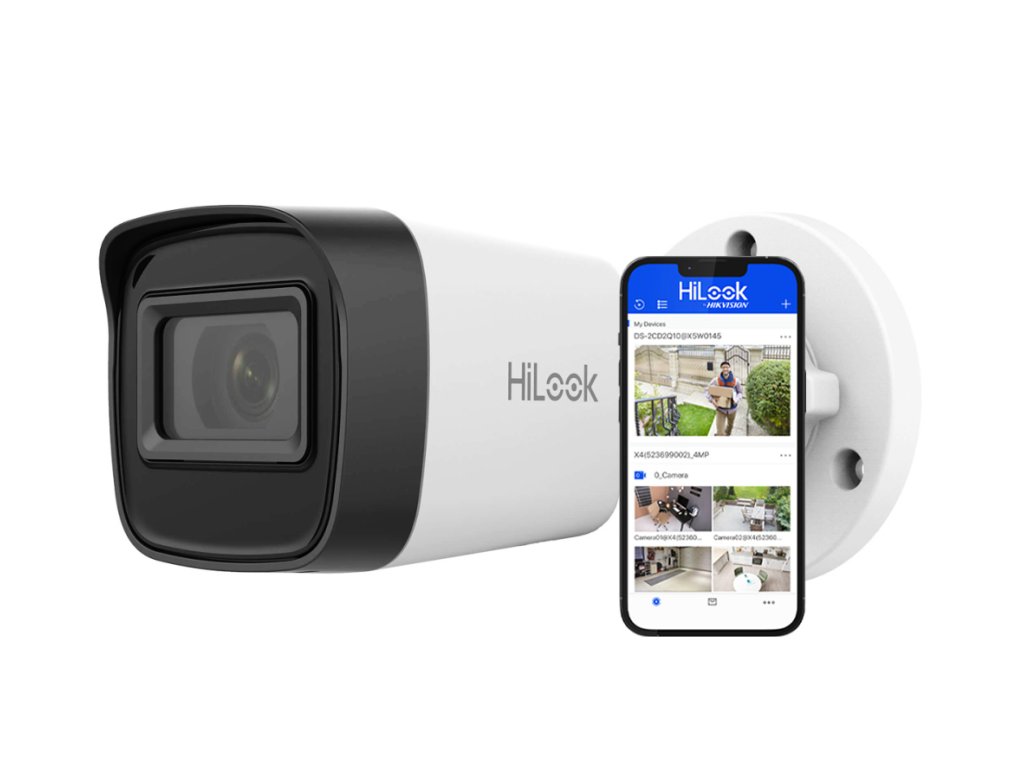

• mobilná aplikácia Hik-Connect - mobilná platforma pre systémy Android a iOS, umožňujúca živé sledovanie, prehrávanie nahrávok a prijímanie notifikácií o udalostiach v rámci systému. Platforma Hik-Connect využíva pripojenie cez clouds, čo eliminuje potrebu presmerovania portov na routeri
Využitie cloudu na nadviazanie spojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z ktoréhokoľvek miesta s prístupom na internet - ako na mobilných, tak aj stacionárnych zariadeniach (PC, Laptop).

---

Výkonná kompresia dát

Kodek H.265/ HVEC Nové modely sieťových kamier od HiLook využívajú efektívny kodek

HEVC

(ang. High Efficiency Video Coding), označovaný v priemysle systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu video materiálov vo vysokej kvalite (4K) bez nadmerného zaťaženia prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobné úspory šírky pásma, čo v systémoch CCTV znamená predĺženie času archivácie materiálu na disku, zvýšenie dostupnej priepustnosti prenosového spojenia a predĺženie životnosti nosičov dát. Čo viac, rozdiel v kvalite video materiálu pri kompresii H.265 v porovnaní s verziou H.264 je prakticky nepozorovateľný.

Dôležité: režim kompresie v kamere IPCAM-B4-P je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.

---

Technická špecifikácia:

KameraSnímačStandard prenosuMax. rozlíšenieCitlivosťČas uzávierkyRežim slow shutterAuto-IrisFokusObjektív2.8 mmUhol nahrávania (horizontálne)Rozsah regulácie hlavyIR prísvitDosah IRDĺžka vlny IRKompresia obrazuKompresia videaH.264 Profily Baseline/ Main/ HighH.264+Hlavný prúdH.265 Hlavný profilH.265+Hlavný prúdBitrate videa32 Kbps do 8 Mbps Funkcie smartROIObrazHlavný prúd - max. počet snímokPomocný prúd - max. počet snímokFunkcie obrazuNastavenia obrazuRežim deň/nocSieťSieťové rozhranieSieťové protokolyONVIFVybrané funkcieSúčasný prehľadAlarmovací systémPočet používateľov / hostiteľovKlientsky softvérPodporované webové prehliadačeVšeobecneNapájaniePríkonMateriálTrieda ochranyDodatočná ochranaTeplota prevádzky / Dovoľte vlhkosťRozmeryHmotnosť

IPCAM-B4-P
1/3" CMOS Progressive Scan
IP
4Mpx @2560x1440
0.01 Lux (farba, AGC ON), 0 Lux pri IR
1/3 s do 1/100,000 s
podporovaný
N/A
N/A
	(voliteľne 4mm, 6mm)
horizontálne FOV 100°, vertikálne FOV 55°, diagonálne FOV 117°
Pan: 0° do 360°, Tilt: 0° do 180°
do 20m
850 nm
	Hlavný prúd: H.265+/ H.265 / H.264+/H.264 Pomocný prúd: H.265/H.264/MJPEG
1 stály región pre dva prúdy
	50Hz: 20fps (2560×1440), 25fps (2304×1296, 1920×1080, 1280×720) 60Hz: 20fps (2560×1440), 30fps (2304×1296, 1920×1080, 1280×720)
	50Hz: 25fps (640 × 480, 640 × 360, 320 × 240) 60Hz: 30fps (640 × 480, 640 × 360, 320 × 240)
BLC, 3D-DNR, DWDR 120dB
Sýtosť, expozícia, kontrast, ostrosť, AGC, vyváženie bielej
automatické/ manuálne prepinanie
1x RJ45 Ethernet 10/100 Mbps self-adaptive
TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, PPPoE, NTP, UPnP, SMTP, SNMP, IGMP, 802.1X, QoS, IPv6 UDP, Bonjour,
Anti-flicker, heartbeat, zrkadlo, ochrana hesla, maska súkromia, vodotlač
do 6 kanálov
Detekcia pohybu, sabotáž videa, neoprávnené prihlásenie
	do 32 používateľov 3 úrovne oprávnení: Administrátor, Operátor, Používateľ
iVMS-4200 (lite), Hik-Connect, iVMS-5200
IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+
	12 VDC PoE (802.3af, trieda 3)
	12 VDC, 0.5A, Max: 5W PoE: (802.3af, 36V do 57V), 0.2A do 0.1A, Max: 7W
plast
IP67
TVS 2000V, ochrana pred bleskom, ochrana proti prepätiu
	-30 °C do 60 °C <95% (bez kondenzácie)
60,9 x 57,9 x 138,8 mm
250g
