Podrobný popis

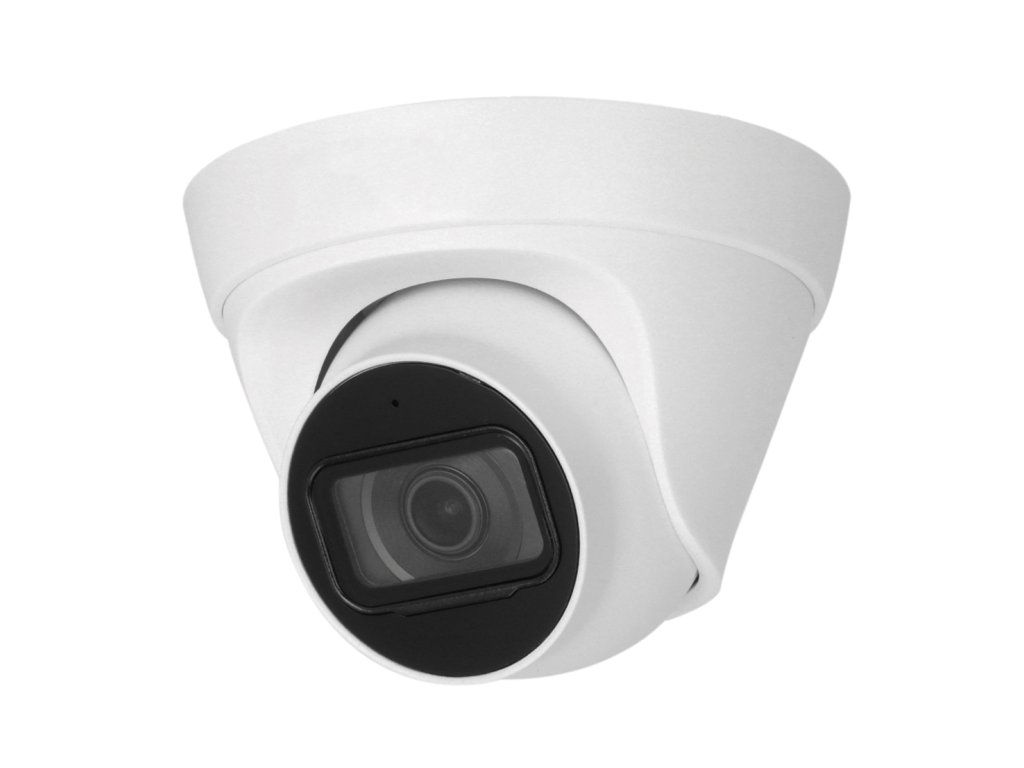

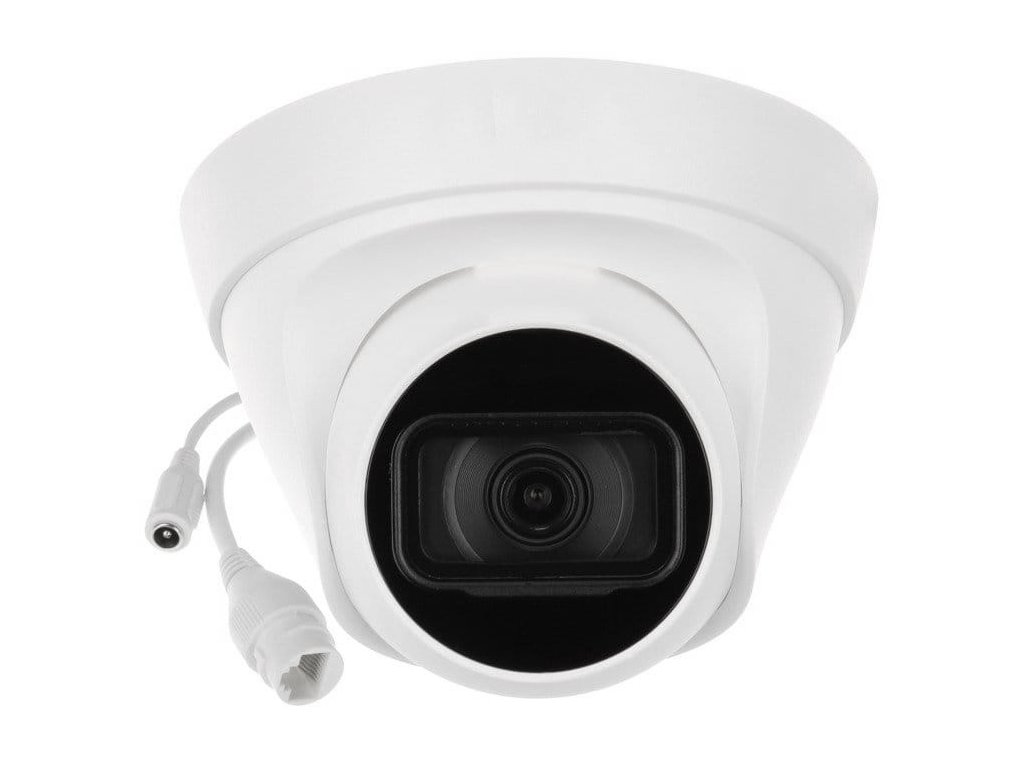

Kamera kupolová IPC-T4E - DAHUA(Neutral)
Kamera kupolová IPC-T4E je model fungujúci v systéme IP s objektívom pevné ohnisková 2.8mm. Kamera má snímač 1/3" CMOS, ktorý pracuje v rozlíšení 2688 x 1520 @4Mpx. Kompresia dát kamery funguje podľa štandardu H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery získava viac detailov z kontrastného pozorovacieho prostredia. Zariadenie má tiež zabudovaný infračervený reflektor IR LED s dosahom do 30m. Okrem toho zariadenie obsahuje funkcie AWB, AGC, 3D-DNR, ROI, BLC/HLC, ktoré prispôsobujú fungovanie kamery aktuálnym podmienkam a významne zlepšujú kvalitu obrazu. Kryt kamery bol vyrobený v štandarde IP67. Kamera je napájaná napätím 12V DC / PoE.
Parametre technické:
- Snímač: 1/3" CMOS
- Rozlíšenie: 4Mpx (2688 x 1520)
- Objektív: 2.8mm
- Citlivosť: 0,08 lux F2.0
- Osvecovacia jednotka IR: 30m
- Funkcie obrazu: AWB, AGC, BLC, HLC, 3D-DNR, ROI
- Široký dynamický rozsah: Áno, WDR 120dB
- Konfigurácia a vzdialená obsluha: softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Stupeň ochrany: IP67
- Rozmery: 108 x 84,9mm
- Hmotnosť: 0.23 kg
- Napájanie: 12V DC / PoE
Široký uhol nahrávania
Objektív 2.8mm
Používaný snímač CMOS o veľkosti 1/3 palca a objektív s pevným ohniskom 2.8mm umožňujú dosiahnuť široký pozorovací uhol až do 95° v horizontále. Tak široký pozorovací uhol robí z prezentovanej kamery ideálne zariadenie na sledovanie a nahrávanie všetkých udalostí v monitorovanom objekte.
Modely so širokým uhlom, ktoré majú pevný objektív 2.8mm, sú najčastejšie používané verzie kamier v inštaláciách priemyselného videa kvôli svojej univerzálnosti a vysokej kvalite dodávaného video materiálu.
![]()
Obrázok 1 Porovnanie uhlov nahrávania pre rôzne objektívy (s snímačom 1/2.8")
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera IPC-T4E využíva dve metódy napájania - klasicky cez zásuvku 12VDC alebo priamo cez UTP kábel s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez switch alebo injektor PoE. Medzi výhody použitia štandardu PoE patrí:
- skrátenie času a nákladov na inštaláciu vďaka zjednodušenej štruktúre káblovania
- nepotreba inštalovať dodatočné napájacie zdroje
- možnosť napájať kamery na vzdialenosť až do 250m (režim EXTEND)
![]()
Obrázok 2 Napájanie a prenos obrazu v technológii PoE
Vzdialená konfigurácia a obsluha
Pripojenie P2P cez cloud
Na realizáciu pripojenia k sieti kamera využíva štandardné ethernetové rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu fungovania, modifikáciu parametrov obrazu a živé sledovanie a prehrávanie záznamov (kamery so slotom microSD). Samotné pripojenie môže byť realizované na troch rôznych platformách:
- softvér Smart PSS, DSS Express, DSS PRO - špeciálny softvér na správu video monitoringu, ktorý umožňuje pokročilé úpravy celého systému a spravovanie parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia s využitím IP adresy kamery, pričom poskytuje prístup k plnej funkčnosti zariadenia. Pre systémy Dahua sa odporúča používať prehliadač Internet Explorer.
- mobilná aplikácia iDMSS / gDMSS - mobilná platforma pre systémy iOS a Android, ktorá poskytuje možnosť živého sledovania, prehrávania záznamov a prijímania upozornení o udalostiach v rámci systému. Platforma DMSS využíva pripojenie cez cloud, čo eliminuje potrebu preposielania portov na routeri
Využitie cloudu na nadviazanie pripojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - ako na mobilných zariadeniach, tak aj na desktopových (PC, Laptop).
Efektívna kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier DAHUA využívajú efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v odvetví systémov televízie pre priemysel ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenášať video materiály vo vysokom rozlíšení (4K) bez nadmerného zaťažovania prenosového kanála. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu šírky pásma, čo v systémoch CCTV vedie k predĺženiu času archivácie materiálu na disku, zvýšeniu dostupnej priepustnosti sieťového pripojenia a predĺženiu životnosti nosičov dát. Navyše je rozdiel v kvalite video materiálu pri kompresii H.265 v porovnaní s verziou H.264 prakticky nepostrehnuteľný.
![]()
Dôležité: režim kompresie v kamere IPC-T4E je možné voľne prepínať medzi H.265 a H.264, čo umožňuje jej prácu s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Špecifikácia technická:
| IPC-T4E |
| Kamera |
| Snímač | 1/3" CMOS |
Systém skenovania
| Progresívny
|
| Maximálne rozlíšenie | 2688 x 1520 |
| Citlivosť | 0,08 lux F2.0 |
Pomer S/N
| >56dB
|
| Uzávierka | 1/3 s–1/100000 s |
| Objektív | 2.8 mm |
| Osvecovacia jednotka IR | 30m
|
| Filtr pod infračervené svetlo | Mechanický ICR |
Rozlíšenie
| 4MP (2688x1520; 2560x1440), 3MP(2304x1296), 1080P(1920x1080),720P(1280x720),D1(704x576),CIF(352x288) |
| Kompresia | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
Rýchlosť hlavného prúdu
| 4Mpx - 2688x1520 (1 ~ 20kl/s), 3MP (1~25 kl/s) |
| Funkcie obrazu |
| AGC | Áno |
AWB (biely vyváženie)
| Auto/prírodný/uličné lampy/exteriér/manuálne/regionálne prispôsobené |
| BLC | Áno |
| HLC | Áno |
| ROI | Áno
|
| Široký dynamický rozsah | Áno, WDR 120 dB
|
| Funkcie regulácie obrazu | 3D DNR; Zrkadlo/flip (0°, 90°, 180°, 270°)
|
Detekcia pohybu
| 4 oblasti (nastavenie: veľkosť, umiestnenie, citlivosť, prah) |
Vyhradené zóny
| 4 oblasti (nastavenie: veľkosť, umiestnenie) |
| Sieť |
| Pripojenie siete | RJ-45 (10/100Base-T) |
| Protokoly | HTTP, TCP, ARP, RTSP, RTP, UDP, RTCP, SMTP, FTP, DHCP, DNS, DDNS, PPPOE, IPv4/v6, SNMP, QoS, UPnP, NTP |
| Kompatibilita | ONVIF, PSIA, CGI |
Mobilné systémy
| iOS, android
|
| Vzdialená obsluha | DSS; DMSS |
Webový server
| Integrovaný |
| Všeobecné |
| Stupeň ochrany | IP67
|
| Napájanie | 12V DC, PoE (802.3af) |
| Prevádzková teplota | -30 °C do 60 °C |
| Prípustná vlhkosť | <95% |
| Materiál krytu | Kov+Plast |
| Rozmery | 108 x 84,9mm |
| Hmotnosť | 0.23 kg |
