Podrobný popis

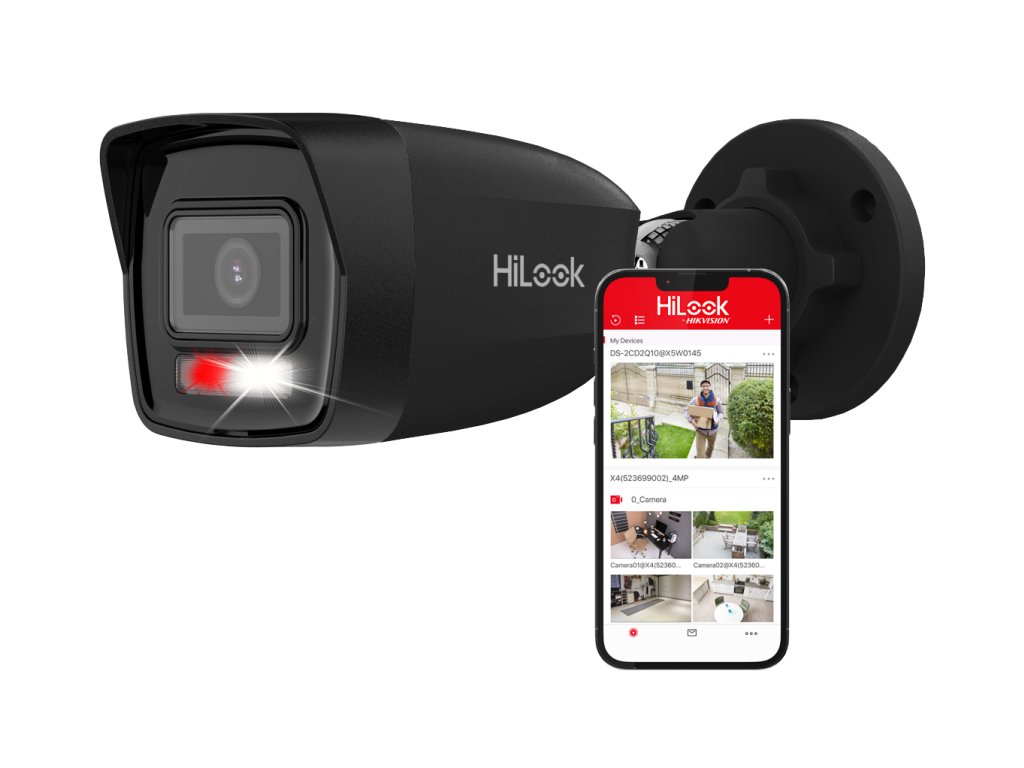

Kamera IP 6Mpx IPC-B160HA-LU BLACK - Hilook od Hikvision
Kamera sieťová IPC-B160HA-LU BLACK je univerzálny model IP, určený na prácu v malých a stredných systémoch monitorovania IP značky Hilook od Hikvision, patriacej do série kamier Smart Hybrid Light.
Model IPC-B160HA-LU BLACK je vybavený 6-megapixelovým snímačom 1/2.4" CMOS PS a širokouhlým, pevným objektívom 2.8mm. Zariadenie tiež obsahuje zabudovaný osvetľovač IR s dosahom do 300m a osvetľovač bieleho svetla s dosahom účinnosti do 30m. Umožňuje prácu v 3 režimoch osvetľovača- iba IR, iba biele svetlo alebo režim Smart - IR + biele svetlo.
Kryt kamery je vyrobený z odolného materiálu. Navyše má kryt triedu ochrany IP67, vďaka čomu je ideálny na prácu v interných aj externých inštaláciách. Predstavená kamera zaručuje možnosť záznamu obrazu v štandarde kompresie H.265.
Technické parametre:
- Snímač: 1/2.4" PS CMOS
- Rozlíšenie nahrávania: 3200×1800 6Mpx
- Citlivosť: 0.005 Lux @ (F1.6, AGC ON), B/W: 0 Lux s IR
- Pevný objektív: 2.8mm
- Prepínač deň/noc: Áno
- Uhol pohľadu: H: 113°
- Osvetľovač IR: Áno, dosah do 30m
- Osvetľovač bieleho svetla: Áno, dosah do 30m
- Detekcia pohybu: MD2.0 - filtrovanie alarmov človek/vozidlo
- Zabudovaný mikrofón: Áno
- Masky súkromia: 4
- Kompresia videa: H.265+/H.264+/H.265/H.264, MJPEG
- Funkcie obrazu: AGC, AWB, BLC, HLC, 3D DNR
- Široký dynamický rozsah: WDR 120dB
- Diaľková správa: iVMS-4200, Hik-Connect, HiLookVision
- Podpora ONVIF: Áno - profily "S" a "T"
- Trieda ochrany krytu: IP67
- Prevádzková teplota: -30...+60 oC
- Napájanie: PoE 802.3af, 12V DC (max. 6.5W)
- Materiál krytu: kov+materiál
- Farba: čierna
- Rozmery: 184.1 mm × 66 mm × 69.1 mm
- Hmotnosť: 0.27 kg
Obr.1 Rozmery kamery IPC-B160HA-LU BLACK
Tri režimy osvetlenia
Technológia Smart Hybrid Light od Hikvision
Kamera IPC-B160HA-LU BLACK je vybavená technológiou dvojitého osvetľovača, nazývanou Smart Hybrid Light. Zariadenia s touto technológiou poskytujú tri rôzne režimy osvetlenia scény: infračervený režim, režim bieleho svetla a režim inteligentný. V inteligentnom režime kamera IPC-B160HA-LU BLACK udržuje osvetlenie v infračervenej časti, kým konkrétna udalosť na obraze – napríklad detekcia pohybu, prekročenie čiary alebo iné pravidlo IVS – nevyvolá aktiváciu farebného režimu, ktorý umožní zachytiť všetky najdôležitejšie detaily.
Navyše, d vďaka tejto funkčnosti práca kamery zostáva diskrétna až do okamihu vzniku potenciálnej udalosti alarmu. Okrem toho, využitie dvojitého svetla môže nielen odradiť potenciálnych narušiteľov, ale aj osvetliť cestu pre prichádzajúcich hostí alebo prechádzajúcich ľudí v podvečerných hodinách.
Obr. 2 Režimy práce kamery: farba 24/7, infračervené IR (čiernobiely obraz) a inteligentný režim.
Široký uhol pozorovania
Pevný objektív 2.8mm
Použitý v kamere IPC-B160HA-LU BLACK snímač PS CMOS vo veľkosti 1/2,4'' a objektív s pevným ohniskom 2.8mm umožňujú získať široký uhol pozorovania približne 105° na vodorovne. Taký široký uhol pozorovania zabezpečuje, že predstavená kamera je ideálna na vykonávanie prehľadu a nahrávania celého spektra udalostí v monitorovanom objekte.
Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (s snímačom 1/2.8")
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Kamera priemyselných IPC-B160HA-LU BLACK môže byť napájaná dvoma spôsobmi - klasicky cez zásuvku 12VDC a priamo cez krútenú dvojicu UTP s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE realizované môže byť priamo cez Switch alebo Injector PoE. Medzi výhody vyplývajúce z využitia štandardu PoE patrí:
- skrátený čas a náklady na inštaláciu vďaka zjednodušenej štruktúre kabeláže
- absencia potreby inštalovať dodatočné napájače
- možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)
Diaľková konfigurácia a správa
Pripojenie P2P cez cloud
Na realizáciu pripojenia do siete kamera využíva štandardný Ethernetový rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie uľahčuje konfiguráciu práce, modifikáciu parametrov obrazu a živý náhľad a prehrávanie záznamov (kamery so slotom microSD). Realizácia samotného pripojenia môže byť realizovaná na troch rôznych platformách:
- program iVMS-4200 a HikCentral - dedikovaný softvér na riadenie vizuálneho monitorovania, ktorý umožňuje pokročilé modifikácie celého systému a spravovanie parametrov detekcie udalostí a inteligentnej analýzy obrazu
- internetový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia s využitím IP adresy kamery, pričom zaisťuje prístup k plnej funkčnosti zariadenia. Pre systémy Hikvision sa odporúča používanie prehliadača Internet Explorer.
- mobilná aplikácia Hik-Connect - mobilná platforma pre systémy Android a iOS, ponúkajúca možnosť živého náhľadu, prehrávania záznamov a prijímania notifikácií o udalostiach v rámci systému. Platforma Hik-Connect využíva pripojenie cez cloud, čo eliminuje nutnosť preklápať porty na smerovači
Využitie cloudu na nadviazanie pripojení medzi systémom a užívateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - či už na mobilných alebo stacionárnych zariadeniach (PC, laptop).
Výkonná kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier od Hikvision by Hilook využívajú účinný kodek HEVC (ang. High Efficiency Video Coding), nazývaný v oblasti systémov CCTV ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu videa vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264, nová technológia umožňuje takmer dvojitú úsporu šírky pásma, čo v systémoch CCTV znamená predĺženie času archivácie materiálu na disku, zvýšenie dostupnej priepustnosti prenosového spojenia a predĺženie životnosti nosičov údajov. Okrem toho, rozdiel v kvalite materiálu videa pri kompresii H.265, v porovnaní s verziou H.264, je prakticky nepostrehnuteľný.
Dôležité: režim kompresie v kamere IPC-B160HA-LU BLACK je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje fungovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Technická špecifikácia:
| IPC-B160HA-LU BLACK |
| Kamera |
| Snímač | 1/2.4" CMOS Progressive Scan |
| Štandard prenosu | IP |
| Max. rozlíšenie | 6Mpx @3200x1800 |
| Citlivosť | Farba: 0.005 Lux @ (F1.6, AGC ON), B/W: 0 Lux s IR |
| Čas uzávierky | 1/3 s do 1/100,000 s |
| Režim slow shutter | podporovaný |
| Objektív | 2.8 mm |
| Uhol nahrávania (horizontálne) | horizontálne FOV 105°, vertikálne FOV 55°, diagonálne FOV 127°
|
| Rozsah regulácie hlavy | Pan: 0° do 360°, tilt: 0° do 90°, rotovať: 0° do 360° |
| Osvetľovač IR a bieleho svetla |
| Dosah IR | do 30m |
| Dĺžka vlny IR | 850 nm |
| Dosah bieleho svetla | do 30m |
| Kompresia obrazu |
| Kompresia videa | - Hlavný tok: H.265+/H.264+/H.265/H.264
- Pomocný tok: H.265/H.264/MJPEG
|
| H.264 | Profil Základný/ Hlavný/ Vysoký |
| H.264+ | Hlavný tok |
| H.265 | Hlavný profil |
| H.265+ | Hlavný tok |
| Bitrate videa | 32 Kbps do 8 Mbps |
| Smart funkcie |
| ROI | 1 pevný región pre dva toky |
| Detekcia pohybu 2.0 | Áno - filtrovanie pohybu; človek/vozidlo |
| Obraz |
| Hlavný tok - max. počet snímok | - 50Hz: 20 snímok/s (3200 × 1800, 2688 × 1520, 1920 × 1080, 1280 × 720)
- 60Hz: 20 snímok/s (3200 × 1800, 2688 × 1520, 1920 × 1080, 1280 × 720)
|
| Pomocný tok - max. počet snímok | - 50Hz: 20 snímok/s (1280 × 720, 640 × 480, 640 × 360)
- 60Hz: 20 snímok/s (1280 × 720, 640 × 480, 640 × 360)
|
| Funkcie obrazu | BLC, HLC, 3D DNR |
| Široký dynamický rozsah | WDR 120dB |
| Smart Hybrid Light | Áno |
| Nastavenia obrazu | Sýtosť, expozícia, kontrast, ostrosť, AGC, biely balans |
| Režim deň/noc | prepínanie automatické / manuálne |
| Masky súkromia | 4 |
| Sieť |
| Sieťové rozhranie | 1x RJ45 Ethernet 10/100 Mbps self-adaptive |
| Sieťové protokoly | TCP/IP, ICMP, DHCP, DNS, HTTP, RTP, RTSP, NTP, IGMP, IPv6, UDP, QoS, FTP, SMTP, UPnP |
| Kompatibilita | ONVIF, ISAPI, SDK |
| Vybrané funkcie | Anti-flicker, heartbeat, zrkadlo, ochrana heslom, maska súkromia, vodotlač |
| Jednorazový náhľad | do 6 kanálov |
| Alarmové vyvolanie | Detekcia pohybu, sabotáž videa, neoprávnené prihlásenie |
| Počet používateľov / hostiteľov | - do 32 používateľov
- 3 úrovne oprávnení: Administrátor, Operátor, Používateľ
|
| Klientsky softvér | iVMS-4200, Hik-Connect, HiLookVision |
| Podporované webové prehliadače | IE10+, Chrome 57.0+, Firefox 52.0+ |
| Všeobecne |
| Zabudovaný mikrofón | Áno |
| Napájanie | - 12 VDC
- PoE (802.3af, trieda 3)
|
| Úbytok energie | - 12 VDC, 0.4A, Max: 5W
PoE: (802.3af, 36V do 57V), 0.2A do 0.15A, Max: 6.5W |
| Materiál | kov + materiál |
| Farba | čierna |
| Trieda ochrany | IP67 |
| Prevádzková teplota / Dovoľovaná vlhkosť | - -30 °C do 60 °C
- <95% (bez kondenzácie)
|
| Rozmery | 184.1 mm × 66 mm × 69.1 mm |
| Hmotnosť | 0.27kg |
