Podrobný popis

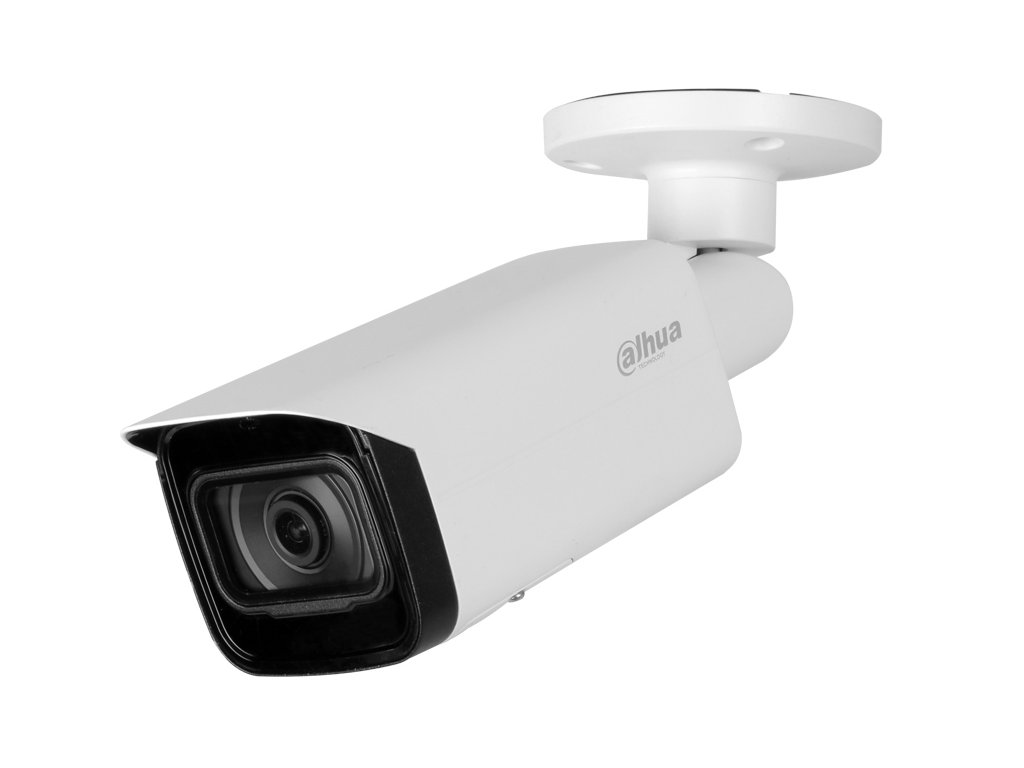

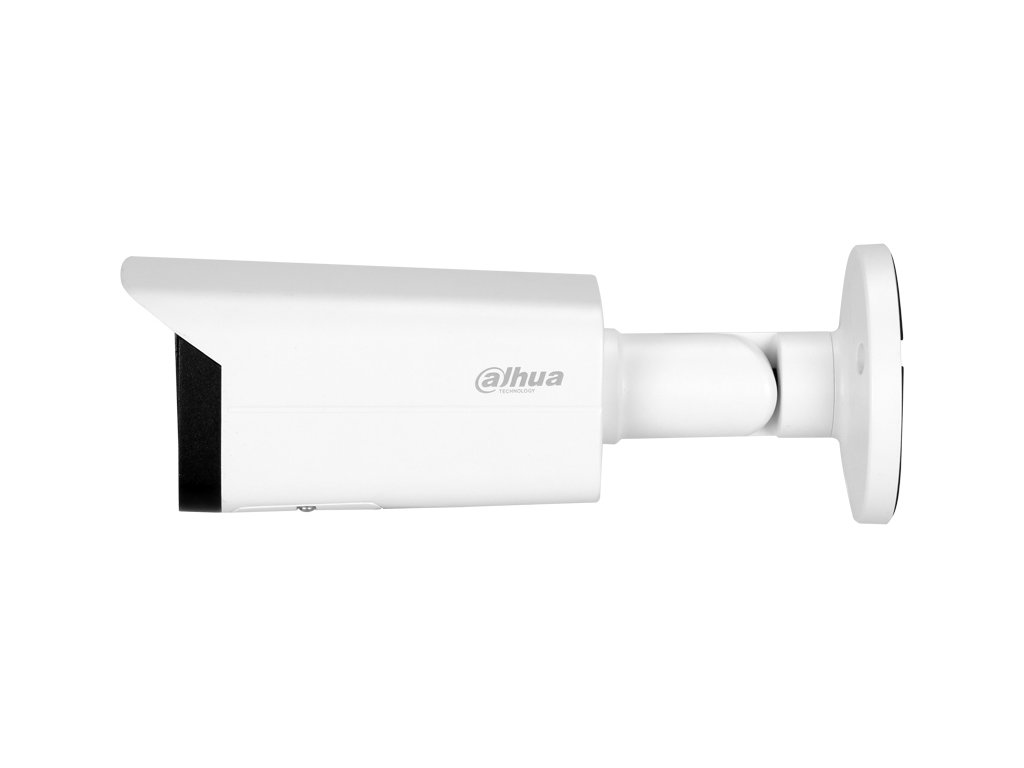

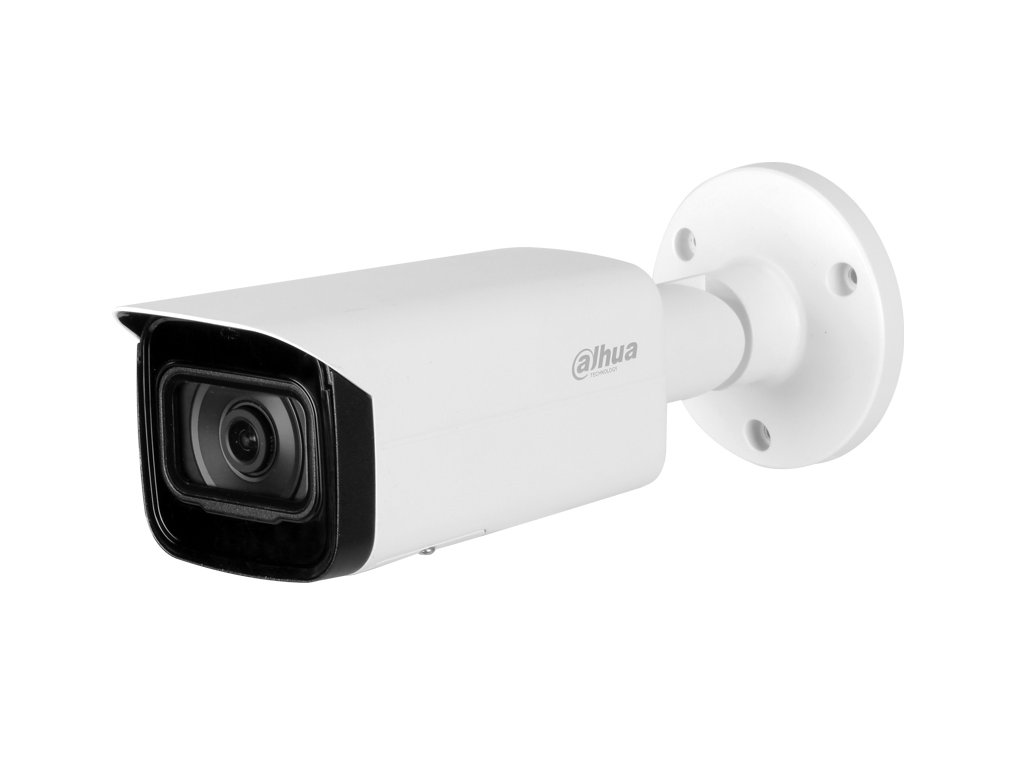

Kamera tubová IP IPC-HFW5842T-ASE-0280B-S2 - DAHUA
Projektový produkt - vyžaduje sa registrácia projektu pred zakúpením.
Tento model je tubová kamera fungujúca v systéme IP s objektívom pevnosť 2.8 mm. Kamera má snímač 1/1.8” CMOS, ktorý pracuje v rozlíšení 3840 x 2160(8Mpx). Kompresia dát kamery funguje v štandarde H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia WDR 120dB značne zlepšuje dynamiku kamery a vyťahuje väčšie množstvo detailov z kontrastného pozorovacieho plánu. Zariadenie má tiež integrovaný infračervený žiarič IR LED s dosahom do 50m. Okrem toho zariadenie obsahuje funkcie 3D NR, AGC, AWB, BLC, HLC, ROI, Defog, ktoré prispôsobujú fungovanie kamery panujúcim podmienkam a značne zlepšujú kvalitu obrazu. Kryt kamery bol vytvorený v štandarde IP67. Kamera je napájaná napätím 12V DC / PoE / ePoE.
Technické parametre:
- Snímač: 1/1.8" PS CMOS
- Rozlíšenie: 8Mpx (3840 x 2160)
- Objektív: 2.8 mm
- Uhol pohľadu: H: 111°
- IR LED osvetľovač: Áno, dosah do 50m
- Integrovaný mikrofón: Áno
- Integrovaný slot na SD: Áno, microSD karta do 256GB
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Inteligentné vybrané funkcie: Prekročenie línie, vniknutie do oblasti, klasifikácia objektu človek/vozidlo
- Funkcie obrazu: 3D NR, AGC, AWB, BLC, HLC, ROI, Defog
- Široký rozsah dynamiky osvetlenia: WDR 120dB
- Audio vstup/výstup: 1/1
- Alarm vstup/výstup: 1/1
- Konfigurácia a vzdialená správa: softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
- Trieda tesnosti: IP67
- Trieda mechanickej odolnosti: IK10
- Prevádzková teplota: -30°C do +60°C
- Napájanie: 12V DC, PoE, ePoE
- Odber energie: < 9.5W
- Rozmery: 244.1 × 79.0 × 75.9 mm
- Hmotnosť: 1.08kg
Široký uhol nahrávania
Objektív 2.8mm
Využívaný v kamere snímač CMOS v rozmere 1/1.8 palca a objektív o pevnej ohniskovej vzdialenosti 2.8mm umožňujú dosiahnuť široký uhol pozorovania do približne 111° v horizontálnom smere. Takéto riešenie robí, že prezentovaná kamera sa ideálne hodí na realizáciu monitorovania a nahrávania rovnako celkových udalostí, ako aj detailov v rámci pozorovanej scény.
Modely širokouhlé, s pevným objektívom 2.8mm sú najčastejšie používanými verziami kamier v inštaláciách priemyselnej televízie, vzhľadom na univerzálnosť a vysokú kvalitu dodávaného videomateriálu.
![]()
Obr. 1 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera IPC-HFW5842T-ASE-0280B-S2 využíva dve metódy napájania - klasicky cez zásuvku 12VDC alebo priamo cez krútenú dvojicu UTP s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE je možné realizovať priamo cez switch alebo injektor PoE. Medzi výhody používania štandardu PoE patrí:
- skrátenie času a nákladov na inštaláciu vďaka zjednodušenej štruktúre kabeláže
- nepotreba inštalovať ďalšie napájače
- možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)
![]()
Obr. 2 Napájanie a prenos obrazu v technológii PoE
Vzdialená konfigurácia a správa
P2P pripojenie cez cloud
Na realizáciu pripojenia k sieti kamera využíva štandardné ethernetové rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a živý náhľad a prehrávanie záznamov (kamery so slotom pre microSD). Realizácia samotného pripojenia môže byť realizovaná na troch, rôznych platformách:
- softvér Smart PSS, DSS Express, DSS PRO - špeciálne softvér na správu vizuálneho monitorovania, ktorý umožňuje pokročilé modifikácie celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- internetový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia s využitím IP adresy kamery a poskytuje prístup ku plnej funkcionalite zariadenia. Pre systémy Dahua sa odporúča používať prehliadač Internet Explorer.
- mobilná aplikácia iDMSS / gDMSS - mobilná platforma pre systémy iOS a Android, ktorá ponúka možnosť živého náhľadu, prehrávania záznamov a prijímania upozornení o udalostiach v rámci systému. Platforma DMSS využíva pripojenie cez cloud, čím eliminuje potrebu presmerovania portov na routeri
Využitie cloudu na nadviazanie pripojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akejkoľvek lokality s prístupom na internet - ako na mobilných, tak aj na stacionárnych zariadeniach (PC, Laptop).
Účinná kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier DAHUA využívajú účinný kodek HEVC (ang. High Efficiency Video Coding), označovaný v odvetví systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu materiálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojité úspory šírky pásma, čo sa v systémoch CCTV premieta do predlženia doby archivácie materiálu na disku, zvýšenia dostupnej priepustnosti prenosového spojenia a predlženia životnosti dátových nosičov. Navyše, rozdiel kvality materiálu vo videu pri kompresii H.265, v porovnaní s verziou H.264, je prakticky nepozorovateľný.
![]()
Dôležité: režim kompresie v kamere IPC-HFW5842T-ASE-0280B-S2 je možné voľne prepínať medzi H.265 a H.264, čo umožňuje jej prácu s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Inteligentná analýza obrazu
Séria WizMind
Kamera IPC-HFW5442T-ASE-0280B-BLACK patrí do série WizMind, ktorá sa vyznačuje vysokokvalitnými riešeniami založenými na algoritmoch AI a hlbokého učenia. Medzi najdôležitejšie funkcie WizMind patrí predovšetkým SMD3.0, čo je najnovšia technológia umožňujúca takmer úplné obmedzenie falošných alarmov. Algoritmy AI v sérii WizSense tiež dokážu rozpoznať človeka a vozidlo, zabezpečiť presnejšiu perimetrovú ochranu a majú zvýšenú vzdialenosť detekcie. Pri spolupráci s Smart NVR má kamera aj funkcie inteligentného vyhľadávania, vyčlenenie udalostí a zlúčenie do filmov z udalostí. Technológia Quick Pick môže rýchlo identifikovať zaujímavé osoby/vozidlá, čo optimalizuje vyhľadávanie príslušných udalostí SMD. AI SSA (samo-adaptácia scény) opera na základe algoritmu hlbokého učenia, ktoré inteligentne identifikuje mnohé scény a prispôsobuje sa ich optimálnym obrazom.
Technická špecifikácia:
| IPC-HFW5842T-ASE-0280B-S2 |
| Kamera |
| Snímač | 1/1.8" CMOS |
Systém skenovania
| Pokrokový
|
| Maximálne rozlíšenie | 3840 x 2160 |
| Citlivosť | 0.004 lux@F1.4 (Farebná, 30 IRE)
0.0004 lux@F1.4 (B/W, 30 IRE)
0 lux (Osvetľovač zapnutý) |
Pomer S/N
| >56dB
|
| Uzávierka | 1/3 s–1/100000 s |
| Objektív | 2.8 mm |
| Uhol pohľadu | H: 111°
V: 59°
D: 131° |
| IR LED osvetľovač | Áno, dosah do 50m
|
| Infračervený filter | Mechanický ICR |
Rozlíšenie
| 3840 × 2160; 3072 × 2048; 3072 × 1728; 2592 × 1944; 2688 × 1520; 2048 × 1536; 2304 × 1296; 1080p (1920 × 1080); 1.3 M (1280 × 960); 720p (1280 × 720); D1 (704 × 576/704 × 480); VGA (640 × 480); CIF (352 × 288/352 × 240) |
| Kompresia | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
Rýchlosť hlavného streamu
| 3840 × 2160(1–25/30 snímok/s) |
| Bitrate | H.264: 3 kbps–20480 kbps
H.265: 3 kbps–20480 kbps |
| Funkcie obrazu & audio |
| AGC | Áno |
AWB (biely balans)
| Auto/prirodzené/ulicná lampa/externý/rukávový prispôsobenie |
| BLC | Áno |
| HLC | Áno |
| ROI | Áno
|
| Defog | Áno |
| Širokým rozptylom dynamiky | Áno, WDR 120dB
|
| Funkcie regulácie obrazu | 3D NR; Zrkadlo/obrátiť (0°, 90°, 180°, 270°)
|
Detekcia pohybu
| 4 oblasti (nastavenie: veľkosť, poloha, citlivosť, prah) |
Chránené oblasti
| 4 oblasti (nastavenie: veľkosť, poloha) |
| Integrovaný mikrofón | Áno |
| Kompresia audia | PCM; G.711a; G.711Mu; G.726; G.723 |
| Audio vstup/výstup | 1/1 |
| Inteligentná analýza obrazu WizMind |
| IVS | Prekročenie línie, vniknutie do oblasti, klasifikácia objektu človek/vozidlo, inteligentné detekcie objektov, inteligentné vyhľadávanie, inteligentné detekcia zvuku |
SMD 3.0
| Áno, filtrovanie falošných alarmov |
| Detekcia tváre | Áno |
| Počítanie osôb | Áno |
| Tepelná mapa | Áno |
| AI SSA | Áno |
| Sieť |
| Pripojenie siete | 1 x RJ-45 (10/100 Base-T) |
| Protokoly | IPv4; IPv6; HTTP; HTTPS; TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS; QoS; UPnP; NTP; Multicast; ICMP; IGMP; NFS; SAMBA; PPPoE; 802.1x; SNMP |
| Kompatibilita | ONVIF (Profil S/Profile G/Profile T); CGI; Milestone; P2P |
| Používatelia | 20 (prihlásených súčasne)
|
Mobilné systémy
| iOS, android
|
Webový server
| Integrovaný |
| Podpora | Smart PSS; DSS; DMSS |
| Všeobecné |
| Integrovaný slot na SD | Áno, microSD karta do 256GB |
| Alarm vstup/výstup | 1/1 |
| Trieda tesnosti | IP67
|
| Trieda mechanickej odolnosti | IK10 |
| Napájanie | 12V DC, PoE (802.3af) |
Odber energie
| <9.5W |
| Prevádzková teplota | -40 °C do 60 °C |
| Povolená vlhkosť | <95% |
| Materiál krytu | Kov
|
| Rozmery | 244.1 × 79.0 × 75.9 mm |
| Hmotnosť | 1.08 kg |
