Podrobný popis

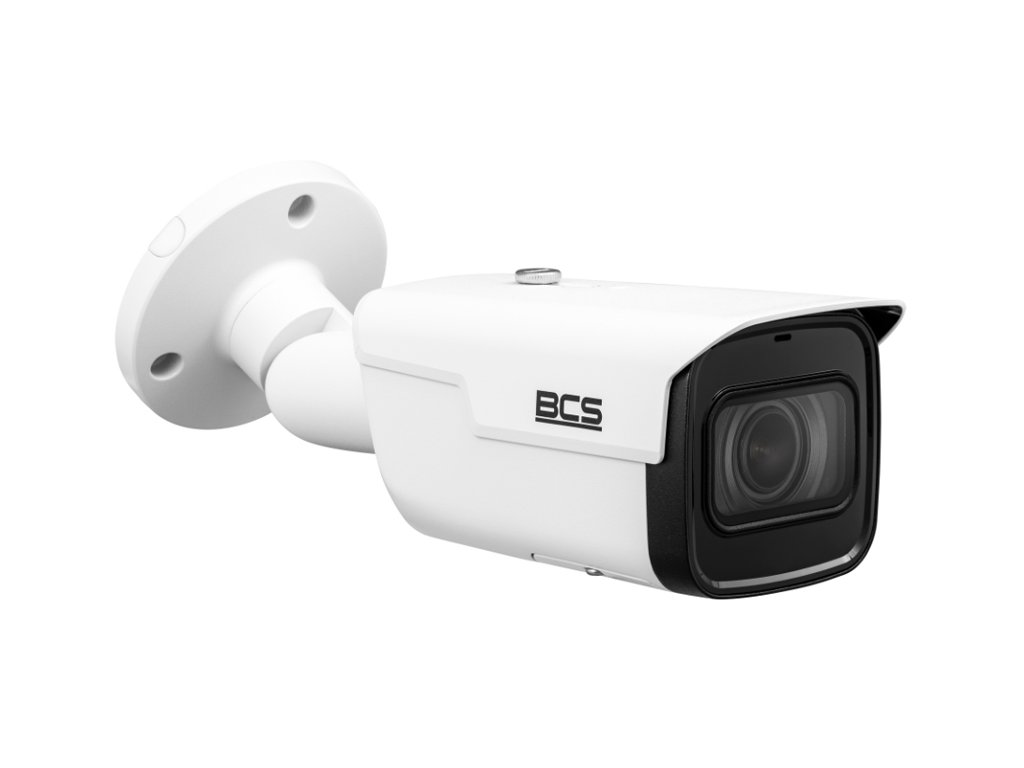

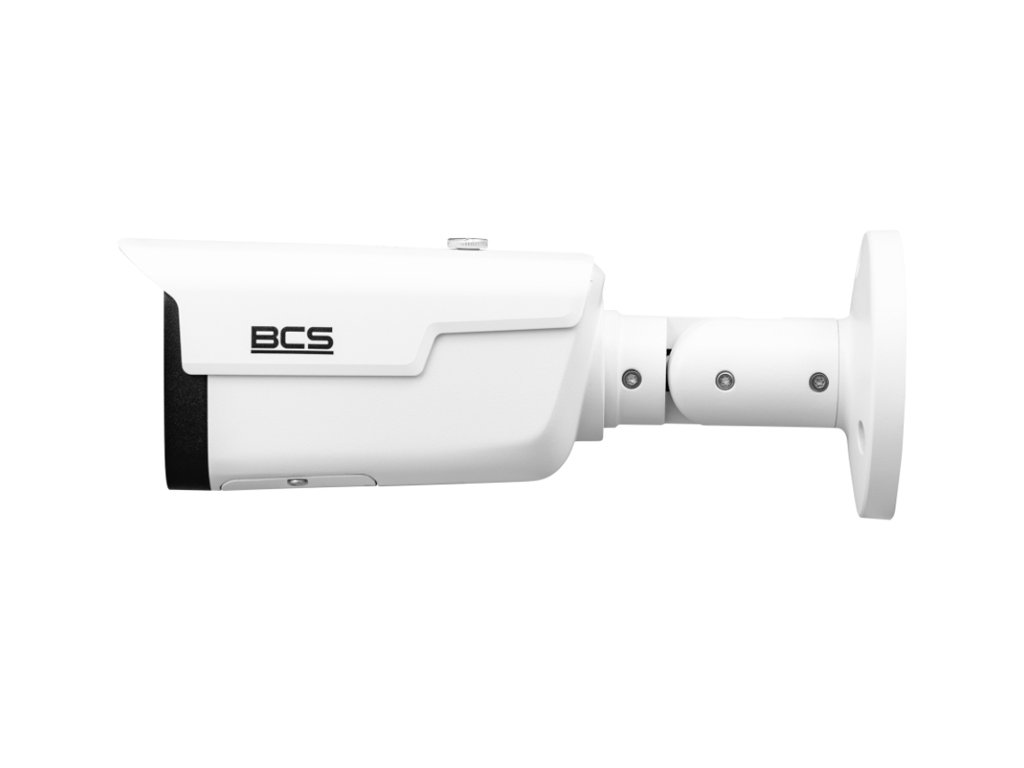

Kamera tubová IP BCS-L-TIP58VSR6-Ai1(2) - BCS
Model BCS-L-TIP58VSR6-Ai1(2) je kamera fungujúca v systéme IP s variabilným objektívom 2.7-12mm. Kamera má snímač 1/1.8” CMOS, ktorý pracuje v rozlíšení 3840×2160(8Mpx). Kompresia údajov zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / H.264H / H.264B / MJPEG / Ai Coding. Funkcia WDR 120dB zlepšujúca dynamiku kamery zachytáva väčšie množstvo detailov z kontrastného pozorovacieho plánu.
Zariadenie má tiež vstavaný IR reflektor IR s dosahom až do 60m. Kryt kamery je vytvorený v štandarde IP67, čo zabezpečuje jej úplnú ochranu pred prenikaním prachu a ochranu pred prenikaním vody. Kamera je napájaná napätím 12V DC alebo cez PoE (802.3af).
Technické parametre:
- Snímač 1/1.8" CMOS
- Rozlíšenie: 3840×2160(5Mpx)
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / H.264H / H.264B / MJPEG / Ai Coding
- Variabilný objektív: 2.7-12mm
- IR osvetlenie: Áno, s dosahom do 60m
- Funkcie obrazu: AGC, AES, AWB, BLC, HLC, 3D DNR, EIS, SSA, Defog
- Funkcia rozšírenej dynamiky: Áno, WDR 120dB
- Vybrané inteligentné Ai funkcie : Vniknutie do oblasti, prekročenie čiary, klasifikácia objektu človek/vozidlo
- SMD: Áno, SMD 4.0
- Vstavaný mikrofón: Áno
- Audio vstup/výstup: 1/1
- Poplachový vstup/výstup: 1/1
- Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
- Slot microSD: Áno, karta do 256GB
- Kritéria ochrany: IP67
- Pracovná teplota: -30°C do +60°C
- Napájanie: 12V DC alebo PoE(802.3af)
- Rozmery: 244.1×79×75.9mm
- Hmotnosť: 0.8 kg
Nastaviteľný uhol snímania
Variabilný objektív 2.7-12mm
Aplikovaný snímač CMOS v kamere BCS s veľkosťou 1/1.8" palca a objektív s premennou ohniskovou vzdialenosťou 2.7-12mm umožňujú dosiahnuť nastaviteľný uhol pozorovania od cca 113° do cca 47° na horizontále. Taká konštrukcia optiky kamery robí tento model ideálny na realizáciu prehľadu celkových udalostí v rámci pozorovanej scény. Zároveň vďaka vysokej rozlíšeniu snímača - 3840 x 2160p - zariadenie zabezpečuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok prostredníctvom 16-násobného digitálneho zoomu.
![]()
Obr. 3 Porovnanie uhol snímania pre rôzne objektívy (pri snímači 1/2.8")
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera BCS-L-TIP58VSR6-Ai1(2), podobne ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez UTP kábel s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE sa môže vykonávať priamo cez switch alebo injector PoE.
Medzi výhody, ktoré vyplývajú z použitia štandardu PoE, patrí:
- skrátený čas a znižené náklady na inštaláciu vďaka zjednodušenej štruktúre kabeláže
- žiadna potreba inštalovať ďalšie napájacie zdroje
- možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)
![]()
Obr. 4 Zásada fungovania napájania PoE
Efektívna kompresia údajov
Štandard H.265/ HVEC
Nové modely sieťových kamier BCS Line využívajú na kompresiu videomateriálu efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v branži priemyselnej televízie ako H.265. Tento štandard bol vyvinutý v reakcii na potrebu prenosu videomateriálu s vysokým rozlíšením (4K) bez nadmerného zaťaženia prenosového kanála. V porovnaní so starším štandardom H.264 nová technológia umožňuje takmer dvojnásobné úspory šírky pásma, čo má v systémoch CCTV za následok predĺženie času archivácie materiálu na disku, zvýšenie dostupnej priepustnosti sieťového pripojenia a predĺženie životnosti dátových nosičov. Navyše, rozdiel v kvalite videomateriálu v kompresii H.265 v porovnaní s verziou H.264 je prakticky nepostrehnuteľný.
![]()
Obr. 5 Rozdiely medzi efektívnosťou kompresie H.265 a H.254
Dôležité: režim kompresie v kamere BCS-L-TIP58VSR6-Ai1(2) je možné voľne prepínať medzi H.265 a H.264, čo umožňuje jej prevádzku s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Diaľková správa a pohľad
Pripojenie P2P a VMS
Realizácia pripojenia k sieti v kamere je možná prostredníctvom vstavaného ethernetového pripojenia (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu, ako aj živý pohľad a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB Server'a, špecializovaného VMS softvéru alebo mobilnej aplikácie na zariadenia so systémom Android alebo iOS. Séria BCS Line využíva na diaľkové pripojenie nasledovné platformy:
- Program VMS; BCS Manager alebo Smart PSS - špecializovaný softvér na správu video monitorovania, ktorý umožňuje pokročilé modifikácie celého systému, synchronizované prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
- Webový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia s využitím IP adresy zariadenia, pričom zabezpečuje prístup k plnej funkčnosti zariadenia. Pre systémy BCS je odporúčané používať prehliadač Internet Explorer, ktorý podporuje tzv. Active-X plugin, nevyhnutný na získanie videostreamu z kamery.
- Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, umožňujúca živý pohľad, prehrávanie nahrávok a prijímanie upozornení na udalosti v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čím eliminuje potrebu preposielania IP adries na routeri.
Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, ktorý umožňuje pripojenie kamier s NVR rekordérmi a VMS programami iných výrobcov.
![]()
Technická špecifikácia:
| BCS-L-TIP58VSR6-Ai1(2) |
| Kamera |
| Snímač | 1/1.8” CMOS |
Systém skenovania
| Pokrokové skenovanie |
| Max. rozlíšenie | 3840 x 2160(8Mpx) |
| RAM/ROM | 2GB/4GB |
| Citlivosť | 0.003Lux(Color,F1.6,30IRE) 0.0005Lux(F1.6,B/W,30IRE) 0Lux(IR) |
S/N pomer
| 56dB |
| Uzávierka | Auto / manuál 1/3~1/100000s |
| Variabilný objektív | 2.7-12mm |
| Uhol pohľadu | H: 113°~47° V: 60°~26° D: 133°~53° |
| IR osvetlenie | Áno, s dosahom do 60m |
Rozlíšenie
| 8M(3840×2160) / 6M(3072×2048) / 5M(3072×1728)(2592×1944) / 4M(2688×1520)(2560×1440) /3M(2304×1296) / 2M(1920×1080) / 1.3M(1280×960) / 720P(1280×720) / D1(704×576/704×480) /VGA(640×480) / CIF(352×288/352×240) |
| Kompresia | H.265+ / H.265 / H.264+ / H.264 / H.264H / H.264B / MJPEG / Ai Coding |
Rýchlosť hlavného prúdu
| 3840×2160(1~25/30fps) |
| Rýchlosť druhého prúdu | 704×576(1~25fps) 704×480(1~30fps) |
| Rýchlosť tretieho prúdu | 1920×1080(1~25/30fps) |
| Bitrate | H.264: 3 kbps~16384 kbps H.265: 3 kbps~16384 kbps |
| Digitálny zoom | 16x |
Optický zoom
| 4x |
| Funkcie obrazu |
| AGC | Auto/manuálne |
AWB (vyváženie bielej)
| Auto/manuálne |
| BLC | Áno |
| HLC | Áno |
AES
| Áno |
| EIS | Áno |
| SSA | Áno |
| Defog | Áno |
| Široký dynamický rozsah | Áno, WDR 120dB
|
| Redukcia šumu | 3D DNR
|
Detekcia pohybu
| 4 oblasti (nastavenie: veľkosť, poloha, citlivosť, prah) |
| Masky súkromia | 4 |
| Inteligentné funkcie Ai |
| Vstavané inteligentné funkcie | Vstavané inteligentné algoritmy rozpoznávania a analýzy obrazu |
| Perimetrická ochrana | Vniknutie do oblasti, prekročenie čiary |
| Rozpoznávanie objektov | Rozpoznávanie osoby/vozidla mechanického pre vniknutie do oblasti, prekročenie čiary znižuje falošné poplachy |
| SMD | Áno, SMD 4.0 |
| Audio & Alarm |
Kompresia audia
| G.711A / G.711Mu / G.723 / G.726 / PCM |
| Mikrofón | Áno |
| Audio vstup/výstup | 1/1 |
| Poplachový vstup/výstup | 1/1 |
| Sieť |
| Pripojenie do siete | RJ-45 10/100 Mbps |
| Protokoly | IPv4, IPv6, HTTP, TCP, UDP, ARP, RTP, RTSP, RTCP, RTMP, SMTP, FTP, SFTP, DHCP, DNS, DDNS, QoS, UPnP, NTP, Multicast, ICMP, IGMP, NFS, SAMBA, PPPoE, SNMP, P2P |
| Kompatibilita | ONVIF(S/T) |
| Diaľkové ovládanie | Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android) |
| Všeobecné |
Slot pamäťovej karty
| Áno, microSD karta do 256GB |
| Kritériá ochrany | IP67 |
| Napájanie | 12V DC / PoE(802.3af) |
Odber energie
| <10.5W |
| Pracovná teplota | -30 °C do 60 °C |
| Prijateľná vlhkosť | 10~95%RH |
| Farba krytu | Biela |
| Rozmery | 244.1×79×75.9mm |
| Hmotnosť | 0,8 kg |
