Podrobný popis

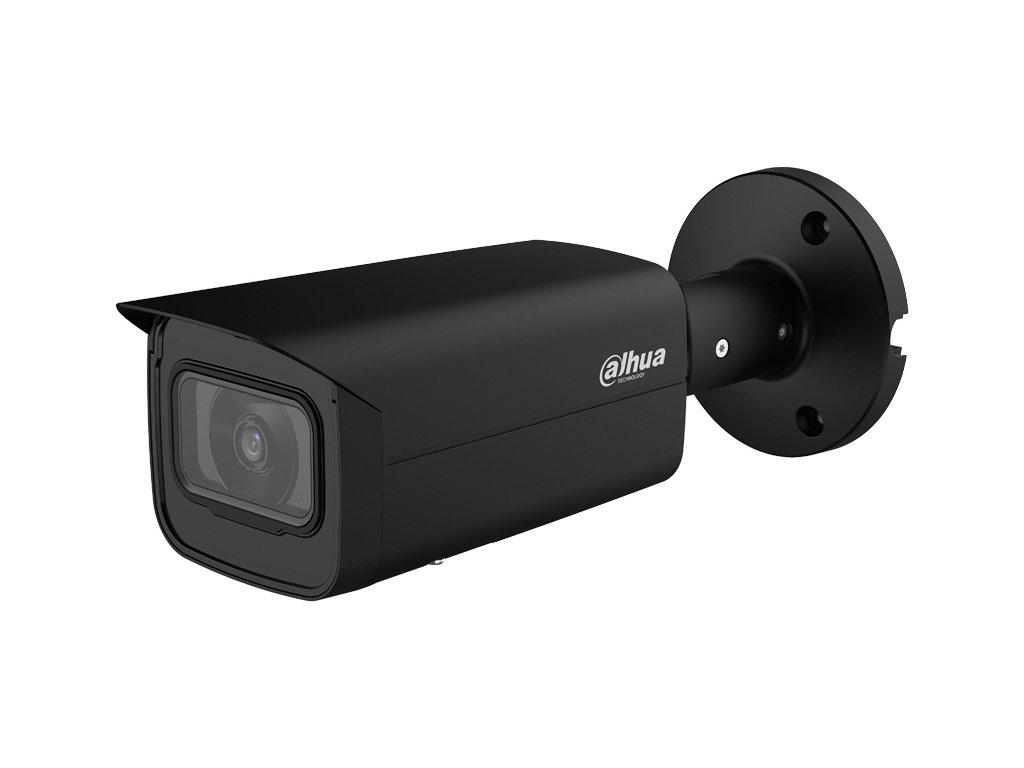

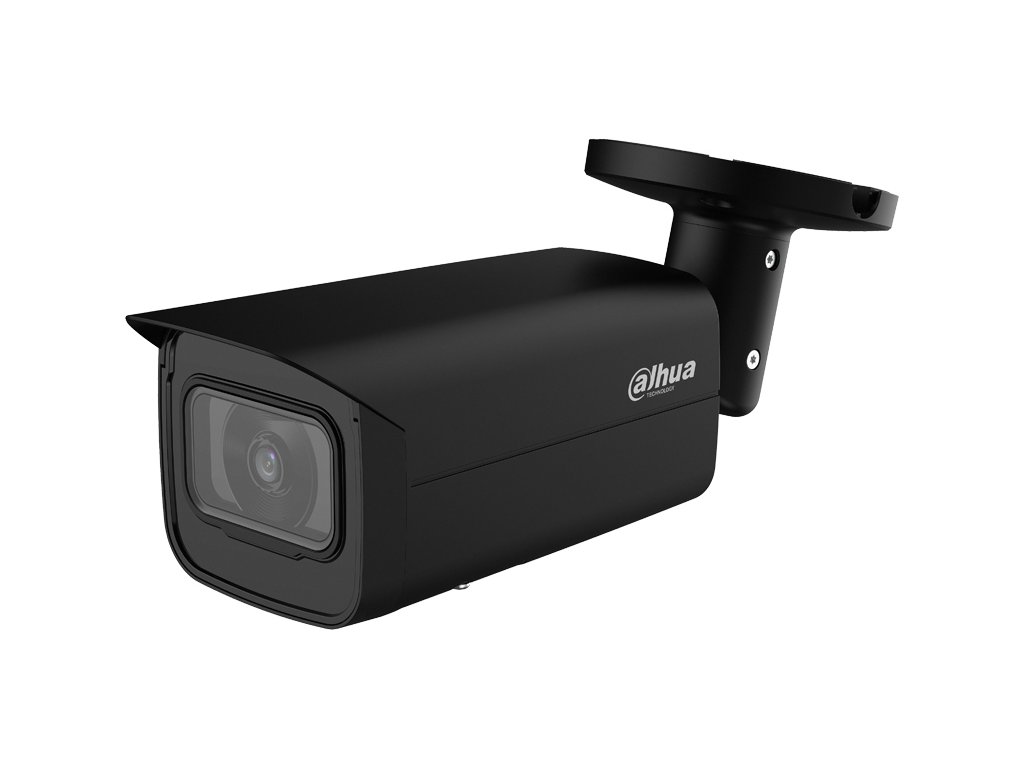

Kamera trubková IP IPC-HFW5442T-ASE-0280B-BLACK - DAHUA
Model je trubková kamera pracujúca v systéme IP s objektívom pevný 2.8 mm. Kamera disponuje snímačom 1/1.8” CMOS, ktorý pracuje v rozlíšení 2688 x 1520(4Mpx). Kompresia dát kamery funguje v štandarde H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia WDR 140dB významne zlepšuje dynamiku kamery a odhaľuje väčšie množstvo detailov z kontrastného pozorovacieho plánu. Zariadenie má tiež vstavaný vyžarovač IR LED s dosahom do 50m. Okrem toho zariadenie obsahuje funkcie 3D NR, AGC, AWB, BLC, HLC, ROI, Defog, ktoré prispôsobujú fungovanie kamery aktuálnym podmienkam a významne zlepšujú kvalitu obrazu. Kryt kamery bol vytvorený v štandarde IP67. Kamera je napájaná napätím 12V DC /PoE / ePoE.
Parametre technické:
- Snímač: 1/1.8" PS CMOS
- Rozlíšenie: 4Mpx (2688 x 1520)
- Objektív: 2.8 mm
- Uhol pohľadu: H: 113°
- Vyžarovač IR LED: Áno, dosah do 50m
- Vstavaný slot SD: Áno, microSD karta do 256GB
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Vybrané inteligentné funkcie: Prekročenie čiary, vniknutie do oblasti, klasifikácia objektu človek/vozidlo
- Funkcie obrazu: 3D NR, AGC, AWB, BLC, HLC, ROI, Defog
- Široký dynamický rozsah osvetlenia: WDR 140dB
- Vstup/výstupAudio: 1/1
- Vstup/výstup alarmový: 1/1
- Konfigurácia a diaľkové ovládanie: softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
- Trieda krytia: IP67
- Trieda mechanickej odolnosti: IK10
- Prevádzková teplota: -30°C do +60°C
- Napájanie: 12V DC, PoE, ePoE
- Odber energie: < 8.4W
- Rozmery: 244.1 × 79.0 × 75.9 mm
- Hmotnosť: 1.08kg
Široký uhol nahrávania
Objektív 2.8mmm
Používaný v kamere snímač CMOS o veľkosti 1/1.8 palca a objektív s pevným ohniskom 2.8mm umožňuje dosiahnuť široký uhol sledovania do cca 113° na horizontále. Takéto riešenie robí prezentovanú kameru ideálnou na realizáciu monitorovania a nahrávania ako celkových udalostí, tak aj detailov v pozorovanej scéne.
Modely so širokým uhlom, s objektívom s pevným ohniskom 2.8mm sú najčastejšie používanými verziami kamier v inštaláciách priemyselnej televízie, vzhľadom na univerzálnosť a vysokú kvalitu dodaného videomateriálu.
![]()
Obr. 1 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera IPC-HFW5442T-ASE-0280B-BLACK využíva dve metódy napájania - klasicky cez zásuvku 12VDC alebo priamo cez UTP kábel s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo prostredníctvom switche alebo injektora PoE. Medzi výhody, ktoré vyplývajú z využitia štandardu PoE, patrí:
- skrátenie času a nákladov na inštaláciu vďaka zjednodušenej štruktúre kabeláže
- absencia potreby inštalovať dodatočné napájacie zdroje
- možnosť napájať kamery na vzdialenosť až do 250m (režim EXTEND)
![]()
Obr. 2 Napájanie a prenos obrazu v technológii PoE
Diaľková konfigurácia a správa
P2P pripojenie cez cloud
Na realizáciu pripojenia k sieti kamera používa štandardné Ethernet rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu, ako aj živý náhľad a prehrávanie nahrávok (kamery so slotom pre microSD). Realizácia samotného pripojenia môže byť vykonaná na troch rôznych platformách:
- softvér Smart PSS, DSS Express, DSS PRO - špecializovaný softvér na správu videomonitoringu, ktorý umožňuje pokročilé modifikácie celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač WEB - umožňuje rýchle nadviazanie spojenia pomocou adresy IP kamery, zaisťuje prístup k plnej funkcionalite zariadenia. Odporúča sa používať pre systémy Dahua prehliadač Internet Explorer.
- mobilná aplikácia iDMSS / gDMSS - mobilná platforma pre systémy iOS a Android, ktorá umožňuje živý náhľad, prehrávanie nahrávok a prijímanie upozornení o udalostiach v rámci systému. Platforma DMSS využíva pripojenie cez cloud, čo eliminuje potrebu presmerovania portov na smerovači
Využitie cloudu na nadviazanie pripojení medzi systémom a užívateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - ako na mobilných, tak aj stacionárnych zariadeniach (PC, notebook).
Efektívna kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier DAHUA využívajú efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v odvetví systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu videomateriálu vo vysokej kvalite (4K) bez nadmerného zaťažovania prenosového kanála. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojité úspory pásma, čo sa v systémoch CCTV premieta do predĺženia doby archivácie materiálu na disku, zvýšenia dostupnej priepustnosti siete a predĺženia životnosti dátových nosičov. Čo viac, rozdiel kvality videomateriálu pri kompresii H.265 v porovnaní s verziou H.264 je prakticky nepozorovateľný.
![]()
Dôležité: režim kompresie v kamere IPC-HFW5442T-ASE-0280B-BLACK sa môže voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Inteligentná analýza obrazu
Séria WizMind
Kamera IPC-HFW5442T-ASE-0280B-BLACK patrí do série WizMind, ktorá sa vyznačuje vysokokvalitnými riešeniami založenými na algoritmoch AI a hlbokého učenia. Medzi najdôležitejšie funkcie WizMind patrí predovšetkým SMD3.0, teda najnovšia technológia, ktorá takmer úplne obmedzuje falošné alarmy. Algoritmy AI v sérii WizSense dokážu tiež rozpoznať človeka a vozidlo, poskytujú presnejšiu perimetrickú ochranu a majú zvýšenú vzdialenosť detekcie. Pri spolupráci so Smart NVR kamera disponuje tiež funkciami inteligentného vyhľadávania, extrakcie udalostí a zlučovania do filmov z udalostí. Technológia Quick Pick môže rýchlo identifikovať zaujímavé osoby/vozidlá, čo optimalizuje vyhľadávanie relevantných udalostí SMD. AI SSA (samo-adaptácia scény) pracuje na algoritme hlbokého učenia, ktorý inteligentne identifikuje mnohé scény a prispôsobuje sa ich optimálnym obrazom.
Technická špecifikácia:
| IPC-HFW5442T-ASE-0280B-BLACK |
| Kamera |
| Snímač | 1/1.8" CMOS |
Systém skenovania
| Progressive
|
| Maximálne rozlíšenie | 2688 x 1520 |
| Citlivosť | 0.002 lux@F1.6 (Farba, 30 IRE)
0.0002 lux@F1.6 (B/W, 30 IRE)
0 lux (Osvetľovač zapnutý) |
Pomer S/N
| >56dB
|
| Závierka | 1/3 s–1/100000 s |
| Objektív | 2.8 mm |
| Uhol pohľadu | H: 113°
V: 60°
D: 134° |
| Vyžarovač IR LED | Áno, dosah do 50m
|
| Filtr pod infračervené svetlo | Mechanický ICR |
Rozlíšenie
| 2688×1520; 2304×1296; 1080p (1920 × 1080); 1.3M (1280 × 960); 720p (1280 × 720); D1 (704 × 576/704 × 480); VGA (640 × 480); CIF (352 × 288/352 × 240) |
| Kompresia | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
Rýchlosť hlavného prúdu
| 2688 × 1520(1–25/30 snímok/s) / 1920 × 1080(1 snímok/s–50/60 snímok/s) |
| Bitrate | H.264: 3 kbps–20480 kbps
H.265: 3 kbps–20480 kbps |
| Funkcie obrazu & Audio |
| AGC | Áno |
AWB (biely vyváženie)
| Auto/naturálne/uličná lampa/vonkajšie/manuálne/regiónové prispôsobenie |
| BLC | Áno |
| HLC | Áno |
| ROI | Áno
|
| Defog | Áno |
| Široký dynamický rozsah | Áno, WDR 140dB
|
| Funkcie regulácie obrazu | 3D NR; Zrkadlo/konverzia (0°, 90°, 180°, 270°)
|
Detekcia pohybu
| 4 oblasti (úprava: veľkosť, poloha, citlivosť, prah) |
Zóny vyhradené
| 4 oblasti (úprava: veľkosť, poloha) |
| Kompresia zvuku | PCM; G.711a; G.711Mu; G.726; G.723 |
| Vstup/výstup zvukový | 1/1 |
| Inteligentná analýza obrazu WizMind |
| IVS | Prekročenie čiary, vniknutie do oblasti, klasifikácia objektu človek/vozidlo, inteligentné detekcia objektov, inteligentné vyhľadávanie, inteligentné detekcia zvuku |
SMD 3.0
| Áno, filtrovanie falošných alarmov |
| Detekcia tváre | Áno |
| Počítanie osôb | Áno |
| Teplomapa | Áno |
| AI SSA | Áno |
| Sieť |
| Pripojenie do siete | 1 x RJ-45 (10/100 Base-T) |
| Protokoly | IPv4; IPv6; HTTP; HTTPS; TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS; QoS; UPnP; NTP; Multicast; ICMP; IGMP; NFS; SAMBA; PPPoE; 802.1x; SNMP |
| Kompatibilita | ONVIF (Profil S/Profil G/Profil T); CGI; Milestone; P2P |
| Užívatelia | 20 (prihlásených súčasne)
|
Mobilné systémy
| iOS, Android
|
Webový server
| Vstavaný |
| Podpora | Smart PSS; DSS; DMSS |
| Všeobecné |
| Vstavaný slot SD | Áno, microSD karta do 256GB |
| Vstup/výstup alarmový | 1/1 |
| Trieda krytia | IP67
|
| Trieda mechanickej odolnosti | IK10 |
| Napájanie | 12V DC, PoE (802.3af) |
Odber energie
| <8.4W |
| Prevádzková teplota | -30 °C do 60 °C |
| Dovoľovaná vlhkosť | <95% |
| Materiál krytu | Kov
|
| Rozmery | 244.1 × 79.0 × 75.9 mm |
| Hmotnosť | 1.08 kg |
