Podrobný popis

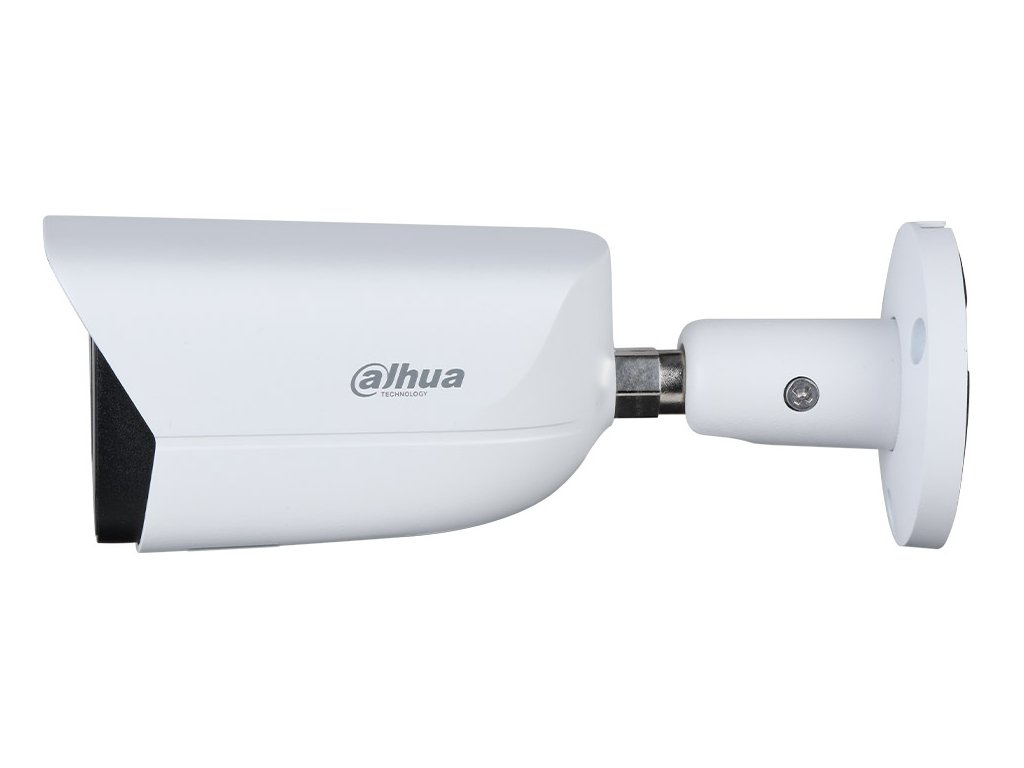

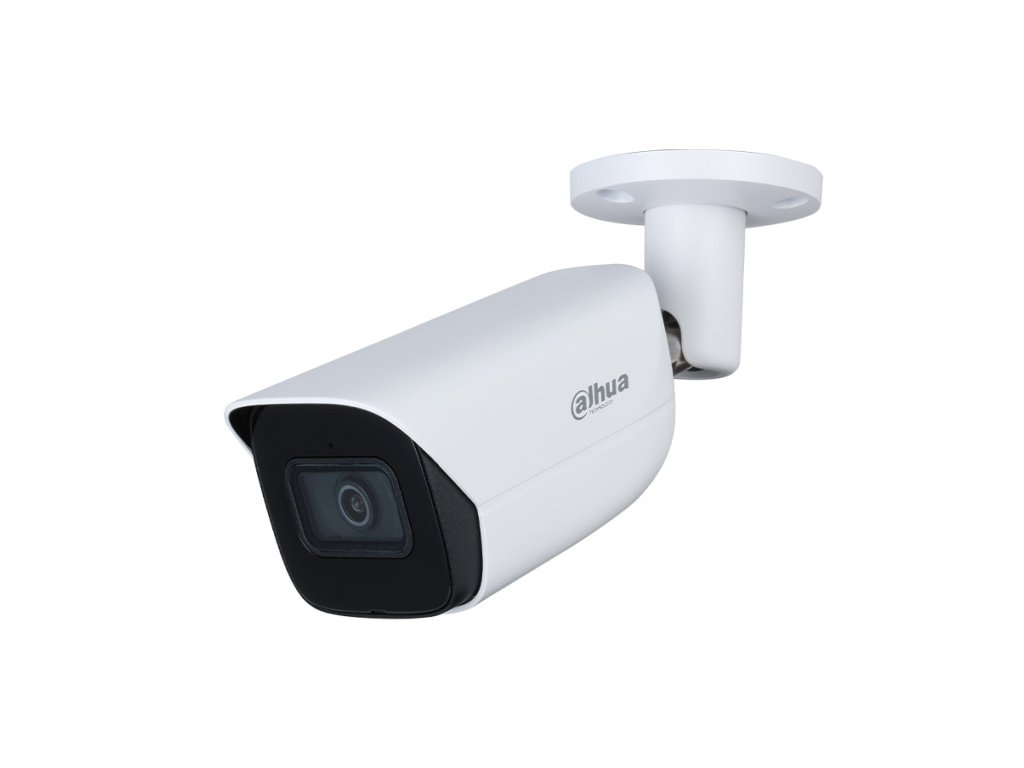

Kamera tubová 5MPx IPC-HFW3541E-AS-0280B-S2 - DAHUA
Model fungujúci v systéme IP s objektívom pevné ohnisková 2.8 mm. Kamera má snímač 1/2.7" Progressive Scan CMOS, ktorý pracuje v rozlíšení 2960 x 1668px. Kompresia údajov kamery funguje v štandarde H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia WDR 120 dB zlepšujúca dynamiku kamery vyťažuje viac detailov z kontrastného pozorovacieho plánu. Zariadenie má tiež integrovaný vysielač IR s dosahom až do 50m. Okrem toho zariadenie ponúka funkcie 3D-NR, ROI, BLC/HLC, ktoré prispôsobujú činnosť kamery aktuálnym podmienkam a výrazne zlepšujú kvalitu obrazu. Kryt kamery je vyrobený v štandarde IP67. Kamera je napájaná napätím 12V DC / PoE.
Technické parametre:
- Snímač: 1/2.7" PS CMOS
- Rozlíšenie: 5Mpx (2592x1944)
- Objektív: 2.8 mm
- Uhol pohľadu: 111°
- IR osvetlenie: 50m
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Funkcie obrazu: AWB, AGC, BLC, HLC, 3D NR, WDR 120dB, RoI
- SMD 4.0: Áno, filtrovanie falošných poplachov
- Starlight: Áno, práca pri nízkej úrovni osvetlenia
- Inteligentná analýza obrazu: detekcia pohybu, prekročenie čiary, vniknutie do oblasti, klasifikácia objektu (človek / vozidlo)
- Konfigurácia a diaľkové ovládanie: softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
- Odolnosť proti vode: IP67
- Prevádzková teplota: -40°C do +60°C
- Napájanie: 12V DC, PoE
- Spotreba energie: max 6,5 W
- Rozmery: 192.7 mm × 70.5 mm × 66.4 mm
- Hmotnosť: 0,78 kg
Široký uhol nahrávania
Objektív 2.8mm
V kamere použitý snímač CMOS veľkosti 1/2.7 palca a objektív s pevným ohniskom 2,8mm umožňujú dosiahnuť široký pozorovací uhol až do približne 111° horizontálne. Taký široký uhol pozorovania robí túto kameru ideálnou na uskutočnenie sledovania a nahrávania celého diania v monitoredom objekte.
Modely s širokým uhlom, majúce objektív pevné ohniskové 2.8mm sú najčastejšie používané verzie kamier v inštaláciách priemyselnej televízie, vďaka univerzálnosti a vysokej kvalite dodávaného video materiálu.
![]()
Obr. 1 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Napájanie cez PoE
Prenos údajov a napájania jedným káblom
Priemyselná kamera IPC-HFW3541E-AS-0280B-S2 využíva dve metódy napájania - klasicky cez zásuvku 12VDC alebo priamo cez skrútenú dvojlinku UTP s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez switch alebo injektor PoE. Medzi výhody vyplývajúce z použitia štandardu PoE patrí:
- skrátený čas a náklady na inštaláciu vďaka zjednodušenému káblovému štruktúre
- žiadna potreba inštalovať ďalšie napájače
- možnosť napájania kamier na vzdialenosť až do do 250m (režim EXTEND)
![]()
Obr. 2 Napájanie a prenos obrazu v technológii PoE
Diaľková konfigurácia a ovládanie
P2P pripojenie cez cloud
Na uskutočnenie pripojenia k sieti kamera využíva štandardné rozhranie Ethernet (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu činnosti, modifikáciu parametrov obrazu a živý náhľad a prehrávanie záznamov (kamery so slotom pre microSD). Samotné uskutočnenie pripojenia môže byť realizované na troch, rôznych platformách:
- softvér Smart PSS, DSS Express, DSS PRO - určený softvér na správu vizuálneho monitoringu, ktorý umožňuje pokročilé zmeny v celom systéme a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia využitím IP adresy kamery, poskytujúc prístup k plnej funkčnosti zariadenia. Pre systémy Dahua sa odporúča využívať prehliadač Internet Explorer.
- mobilná aplikácia iDMSS / gDMSS - mobilná platforma pre systémy iOS a Android, poskytujúca možnosť živého náhľadu, prehrávania záznamov a prijímania oznámení o udalostiach v rámci systému. Platforma DMSS využíva pripojenie cez cloud, čo eliminuje potrebu preposielania portov na routeri
Využitie cloudu na nadviazanie pripojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - ako na mobilných, tak aj stacionárnych zariadeniach (PC, Laptop).
Účinná kompresia údajov
Kodek H.265/ HVEC
Nové modely sieťových kamier DAHUA využívajú účinný kodek HEVC (ang. High Efficiency Video Coding), označovaný v odvetví systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu materiálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosového pripojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojitú úsporu pásma, čo v systémoch CCTV sa premieta do predĺženia času archivácie materiálu na disku, zvýšenia dostupnej priepustnosti pripojenia a predĺženia životnosti médií. Navyše, rozdiel kvality materiálu videa v kompresii H.265, v porovnaní s verziou H.264, je prakticky nepozorovateľný.
![]()
Dôležité: režim kompresie v kamere IPC-HFW3541E-AS-280B-S2 je možné voľne prepínať medzi H.265 a H.264, čo umožňuje jej prácu s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Technická špecifikácia:
| IPC-HFW3541E-AS-0280B-S2 |
| Kamera |
| Snímač | 1/2.7" Progressive Scan CMOS |
Systém skenovania
| Priebežné
|
| Maximálne rozlíšenie | 2960 x 1668 |
| Citlivosť | 0.005 Lux@F1.4 (Farba, 30IRE), 0.0005 Lux@F1.4 (B/W, 30IRE), 0 Lux (svetlo zapnuté) |
Pomer S/N
| >56dB
|
| Uzávierka | 1/3 s–1/100000 s |
| Objektív | 2.8 mm |
| Uhol pohľadu | 111° |
| Infračervené osvetlenie | IR 50m
|
| Infračervený filter | Mechanický ICR |
Rozlíšenie
| 5M (2880 × 1620/2960 × 1668); 4M (2688 × 1520); 3.6M(2560 × 1440); 3M (2048×1536); 3M (2304 × 1296);1080p (1920 × 1080); 1.3M (1280 × 960); 720p (1280× 720); D1 (704 × 576/704×480); CIF (352 × 288/352 ×240); VGA (640 × 480) |
| Kompresia | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
Rýchlosť hlavného prúdu
| 5Mpx (1 ~ 20kl/s) |
| Bitrate | 3 ... 8192 kbit/s - H.264
3 ... 8192 kbit/s - H.265 |
| Funkcie obrazu |
| AGC | Áno |
AWB (biely vyváženie)
| Auto/natural/street lamp/outdoor/manual/regional custom |
| BLC | Áno |
| HLC | Áno |
| ROI | Áno
|
| Široký dynamický rozsah | Áno, WDR 120 dB
|
| Funkcie nastavenia obrazu | 3D DNR; Zrkadlo/flip (0°, 90°, 180°, 270°)
|
Detekcia pohybu
| 4 oblasti (nastavenie: veľkosť, pozícia, citlivosť, práh) |
Ohraničené oblasti
| 4 oblasti (nastavenie: veľkosť, pozícia) |
| Starlight | Áno |
| Inteligentná analýza obrazu | detekcia pohybu, prekročenie čiary, vniknutie do oblasti, klasifikácia objektu (človek / vozidlo) |
| SMD 4.0 | Áno |
| Audio & Alarm |
| Integrovaný mikrofón | Áno |
Audio výstup
| 1 kanál (port RCA) |
Audio vstup
| 1 kanál (port RCA) |
| Alarmový vstup | 1 vstup kanáli mA 3–5 VDC |
| Alarmový výstup | 1 výstup kanáli 300 mA 12 VDC |
| Sieť |
| Pripojenie na sieť | RJ-45 (100/1000Base-T) |
| Protokoly | IPv4; IPv6; HTTP; TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS; QoS; UPnP; NTP; Multicast; ICMP; IGMP; NFS; PPPoE; SNMP |
| Kompatibilita | ONVIF(Profile S/Profile G/Profile T);CGI;P2P;Milestone; Genetec |
| | 20 (prihlásených súčasne)
|
Mobilné systémy
| iOS, android
|
Webový server
| Integrovaný |
| Všeobecné |
| Slot na kartu micro SD | Áno , karta micro SD 256 G |
| Odolnosť proti vode | IP67
|
| Napájanie | 12V DC, PoE (802.3af) |
Spotreba energie
| <6.5W |
| Prevádzková teplota | -30°C do 60°C |
| Povolená vlhkosť | <95% |
| Materiál krytu | Kov
|
| Rozmery | 192,7 mm x 70,5 mm x 66,4 mm |
| Hmotnosť | 780 g |
