Podrobný popis

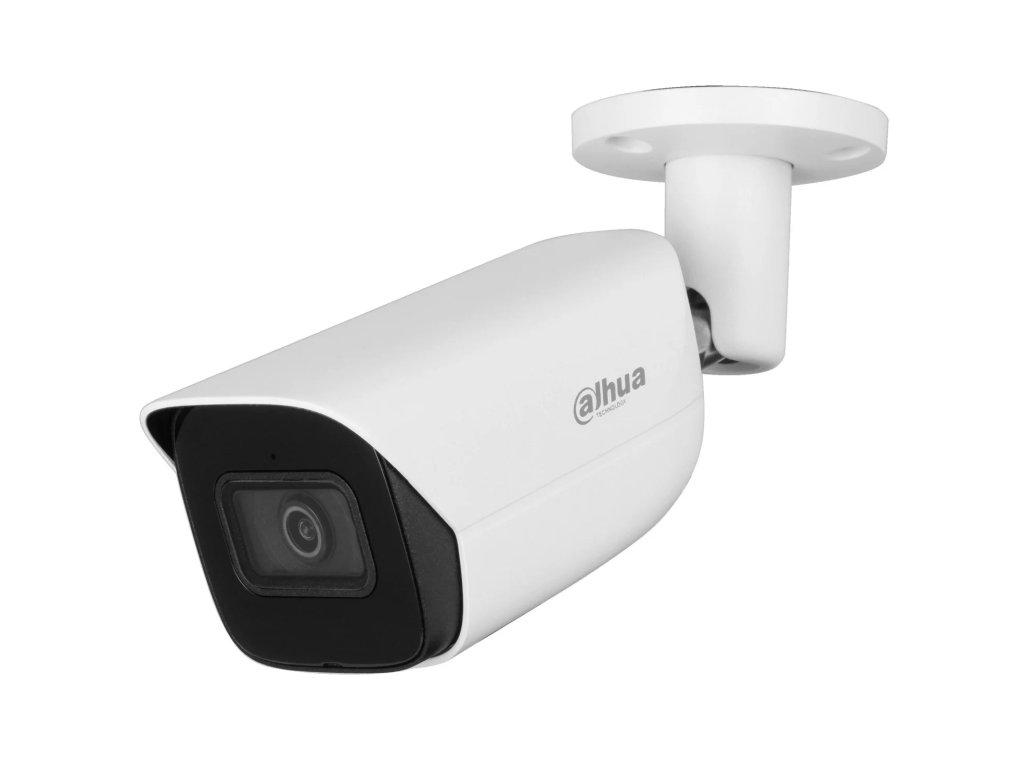

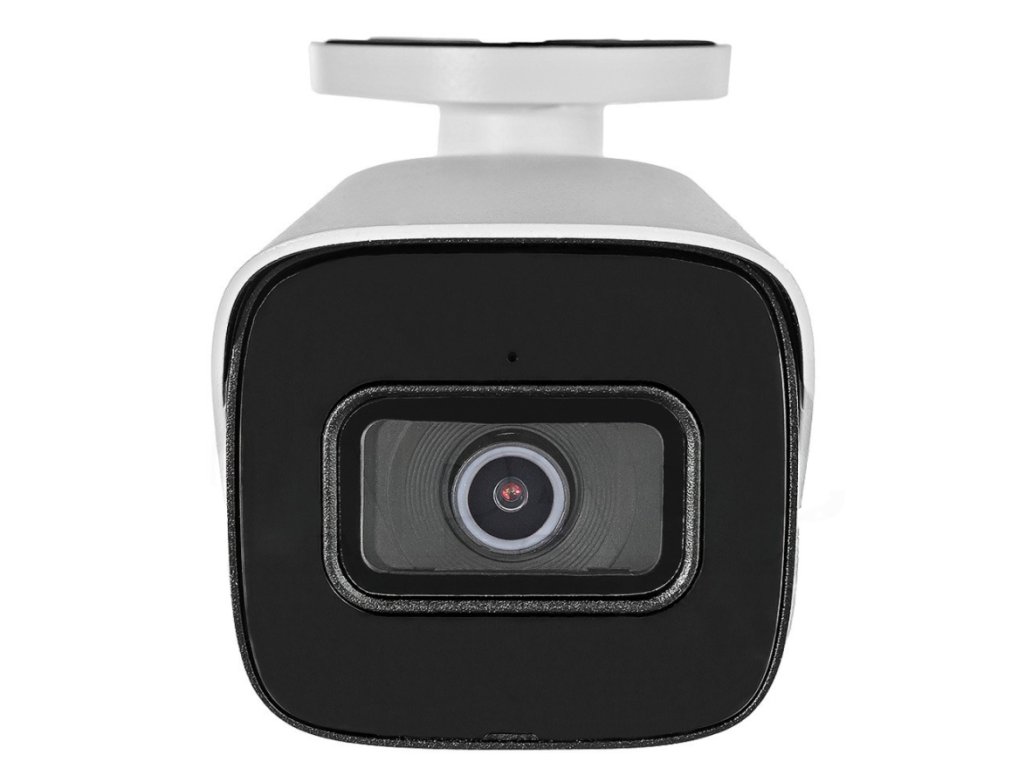

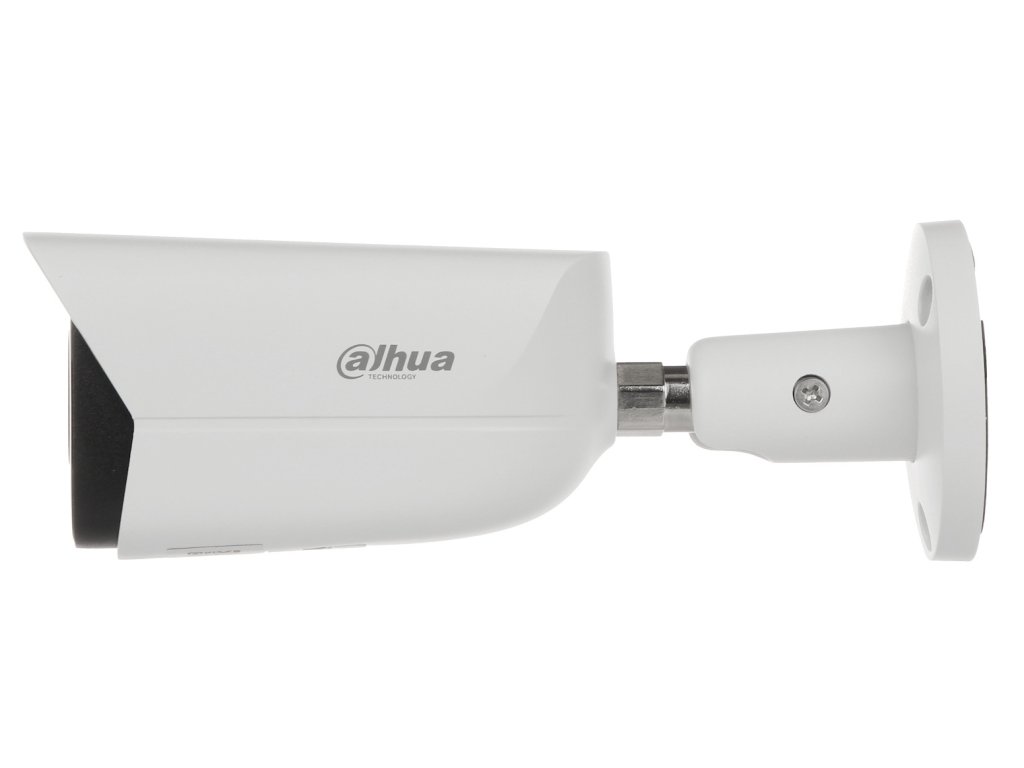

Kamera tubová IP 4MPx IPC-HDW3441EM-S-0280B-S2 - Dahua
Model je tubová kamera fungujúca v systéme IP s pevnou ohniskovou vzdialenosťou 2.8 mm. Kamera má snímač 1/2.9” CMOS, ktorý pracuje v rozlíšení 2688 x 1520 px. Kompresia dát kamery funguje v štandarde H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia WDR 120dB významne zlepšuje dynamiku kamery a vyťažuje viac detailov z kontrastového pozorovacieho plánu. Zariadenie má taktiež zabudovaný infračervený prisvetľovač IR LED s dosahom až 50m.
Okrem toho zariadenie ponúka funkcie 3D NR, ROI, AGC, AWB, BLC, HLC, SSA, AFSA, Defog, ktoré prispôsobujú činnosť kamery aktuálnym podmienkam a výrazne zlepšujú kvalitu obrazu. Kryt kamery je vyrobený v štandarde IP67. Kamera je napájaná napätím 12V DC /PoE.
Technické parametre:
- Snímač: 1/2.9" CMOS
- Rozlíšenie: 4Mpx (2688 x 1520)
- Objektív: 2.8mm
- Uhol pohľadu: H: 107°
- Infračervený prisvetľovač: 50m
- Zabudovaný mikrofón: Áno
- Zabudovaný slot pre SD: Áno, microSD karta do 256GB
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Vybrané inteligentné funkcie: Prekročenie čiary, vniknutie do oblasti, klasifikácia objektu človek/vozidlo
- Funkcie obrazu: 3D NR, ROI, AGC, AWB, BLC, HLC, SSA, AFSA, Defog
- Široký dynamický rozsah osvetlenia: Áno, WDR 120dB
- Konfigurácia a diaľkové ovládanie: softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
- Trieda ochrany: IP67
- Prevádzková teplota: -40°C do +60°C
- Napájanie: 12V DC, PoE
- Odber výkonu: < 7.2W
- Rozmery: 192.7 mm × 70.5 mm × 66.4 mm
- Hmotnosť: 0.59kg
Široký uhol natáčania
Objektív 2.8mmm
Využívaný snímač CMOS v rozmere 1/2.9 palca a pevný objektív 2.8mm umožňujú dosiahnuť široký pohľad až do približne 107° v horizontálnom smere. Tak široký pohľad robí z tejto kamery ideálny nástroj na sledovanie a natáčanie všetkých udalostí v monitorovanom objekte.
Širokouhlé modely s pevnou ohniskovou vzdialenosťou 2.8mm sú najčastejšie používané verzie kamier v inštaláciách priemyselnej televízie, kvôli svojej univerzálnosti a vysokej kvalite dodávaného video materiálu.
![]()
Obr. 1 Porovnanie uhlov natáčania pre rôzne objektívy (pri snímači 1/2.8")
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera IPC-HFW3441E-AS-0280B značky Dahua využíva dve metódy napájania - klasicky cez zásuvku 12VDC alebo priamo cez UTP kábel pomocou technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo prostredníctvom switchu alebo injector PoE. Medzi výhody využitia štandardu PoE patrí:
- skrátenie času a nákladov na inštaláciu vďaka zjednodušenej štruktúre káblovania
- nie je potrebné inštalovať dodatočné napájacie zdroje
- možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)
![]()
Obr. 2 Napájanie a prenos obrazu v technológii PoE
Diaľková konfigurácia a ovládanie
P2P pripojenie cez cloud
Na realizáciu pripojenia do siete kamera využíva štandardné Ethernet rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a živý prehľad a prehrávanie záznamov (kamery so slotom microSD). Samotné pripojenie je možné uskutočniť na troch rôznych platformách:
- softvér Smart PSS, DSS Express, DSS PRO - špeciálny softvér na správu vizuálneho monitorovania, ktorý umožňuje pokročilé úpravy celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač - umožňuje rýchlo sa pripojiť pomocou IP adresy kamery, čím poskytuje prístup k plnej funkcionalite zariadenia. Pre systémy Dahua sa odporúča používať webový prehliadač Internet Explorer.
- mobilná aplikácia iDMSS / gDMSS - mobilná platforma pre systémy iOS a Android, ktorá ponúka možnosť živého prehľadu, prehrávania záznamov a prijímania oznámení o udalostiach v rámci systému. Platforma DMSS využíva pripojenie cez cloud, čo odstraňuje potrebu preposielania portov na routeri
Využitie cloudu na nadviazanie spojení medzi systémom a užívateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - ako na mobilných tak aj stacionárnych zariadeniach (PC, Laptop).
Účinná kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier DAHUA využívajú efektívny kodek HEVC (High Efficiency Video Coding), označovaný v oblasti priemyselnej televízie ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu videa s vysokým rozlíšením (4K) bez zbytočného zaťaženia prenosového pripojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu šírky pásma, čo v systémoch CCTV ovplyvňuje predĺženie času archívnej doby na disku, zvýšenie dostupnej priepustnosti sieťového pripojenia a predĺženie životnosti dátových nosičov. Čo viac, rozdiel v kvalite videa pri kompresii H.265, v porovnaní s verziou H.264, je prakticky nezistiteľný.
![]()
Dôležité: režim kompresie v kamere IPC-HDW3441EM-S-0280B-S2 možno voľne prepnúť medzi H.265 a H.264, čo umožňuje jej prácu s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Inteligentná analýza obrazu
Séria WizSense
Kamera IPC-HFW3441E-AS-0280B patrí do série WizSense, ktorá sa vyznačuje vysokokvalitnými riešeniami založenými na algoritmoch AI a hlbokého učenia. Medzi najdôležitejšie funkcie WizSense patrí predovšetkým SMD, najnovšia technológia, ktorá takmer úplne eliminuje falošné poplachy. Algoritmy AI v sérii WizSense dokážu rozpoznať človeka a vozidlo, poskytujú presnejšiu perimetrickú ochranu a majú zvýšenú detekčnú vzdialenosť. Pri spolupráci so Smart NVR má kamera taktiež funkcie inteligentného vyhľadávania, extrahovania udalostí a spájania udalostí do videí. Technológia Quick Pick rýchlo identifikuje zaujímavé osoby/vozidlá, čím optimalizuje vyhľadávanie príslušných udalostí SMD. AI SSA (samoadaptácia scény) sa opiera o algoritmus hlbokého učenia, ktorý inteligentne identifikuje mnohé scény a prispôsobuje sa ich optimálnym obrazom.
![]()
Technická špecifikácia:
| IPC-HFW3441E-AS-0280B |
| Kamera |
| Snímač | 1/2.9" CMOS |
Systém skenovania
| Pokročilý
|
| Maximálne rozlíšenie | 2688 x 1520 |
| Citlivosť | 0.005 Lux@F1.4 (farba, 30IRE)
0.0005 Lux@F1.4 (B/B, 30IRE)
0 Lux (prisvetľovač zapnutý) |
Pomer S/N
| >56dB
|
| Uzávierka | 1/3 s–1/100000 s |
| Objektív | 2.8 mm |
| Uhol pohľadu | H: 107°
V: 56°
D: 127° |
| Infračervený prisvetľovač | Áno, dosah do 50m
|
| Filtr pod infračervené svetlo | Mechanický ICR |
Rozlíšenie
| 4M (2688 × 1520); 3.6M (2560 × 1440); 3M (2048 ×1536); 3M (2304 × 1296); 1080p (1920 × 1080); 1.3M(1280 × 960); 720p (1280 × 720); D1 (704 × 576/704 ×480); CIF (352 × 288/352 × 240); VGA (640 × 480) |
| Kompresia | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
Rýchlosť hlavného toku
| 2688 × 1520(1–25/30 sn./s ) |
| Bitrate | H.264: 3 kbps–8192 kbps
H.265: 3 kbps–8192 kbps |
| Funkcie obrazu a zvuku |
| AGC | Áno |
AWB (vyváženie bielej)
| Auto/natural/ulica/outdoor/ručne/regiónálne prispôsobenie |
| BLC | Áno |
| HLC | Áno |
| ROI | Áno
|
| SSA | Áno |
| AFSA | Áno |
| Defog | Áno |
| Široký dynamický rozsah | Áno, WDR 120dB
|
| Funkcie regulácie obrazu | 3D NR; Zrkadlo/flip (0°, 90°, 180°, 270°)
|
Detekcia pohybu
| 4 oblasti (úprava: veľkosť, umiestnenie, citlivosť, prah) |
Zónovanie
| 4 oblasti (úprava: veľkosť, umiestnenie) |
| Zabudovaný mikrofón | Áno |
| Kompresia zvuku | G.711a; G.711Mu; PCM; G.726; G.723 |
| Inteligentné funkcie WizSense |
| IVS | Prekročenie čiary, vniknutie do oblasti, klasifikácia objektu človek/vozidlo |
SMD 4.0
| Áno, filtrovanie falošných poplachov |
| Quick Pick | Áno |
| AI SSA | Áno |
| Sieť |
| Pripojenie siete | RJ-45 (10/100Base-T) |
| Protokoly | IPv4; IPv6; HTTP;TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP;SMTP; FTP; SFTP; DHCP; DNS; DDNS; QoS; UPnP; NTP;Multicast; ICMP; IGMP; NFS; PPPoE; SNMP |
| Kompatibilita | ONVIF (Profil S/Profil G/Profil T); CGI; P2P; Milestone;Genetec |
| Užívatelia | 10 (prihlásených súčasne)
|
Mobilné systémy
| iOS, android
|
Webový server
| Zabudovaný |
| Podpora | Smart PSS, DSS, DMSS |
| Všeobecné |
| Zabudovaný slot pre SD | Áno, karta do 256GB |
| Trieda ochrany | IP67
|
| Napájanie | 12V DC, PoE (802.3af) |
Odber výkonu
| <7.2W |
| Prevádzková teplota | -40 °C do 60 °C |
| Dovoľujúca vlhkosť | <95% |
| Materiál krytu | Kov/plast
|
| Rozmery | 192.7 mm × 70.5 mm × 66.4 mm |
| Hmotnosť | 0.59 kg |
