Podrobný popis

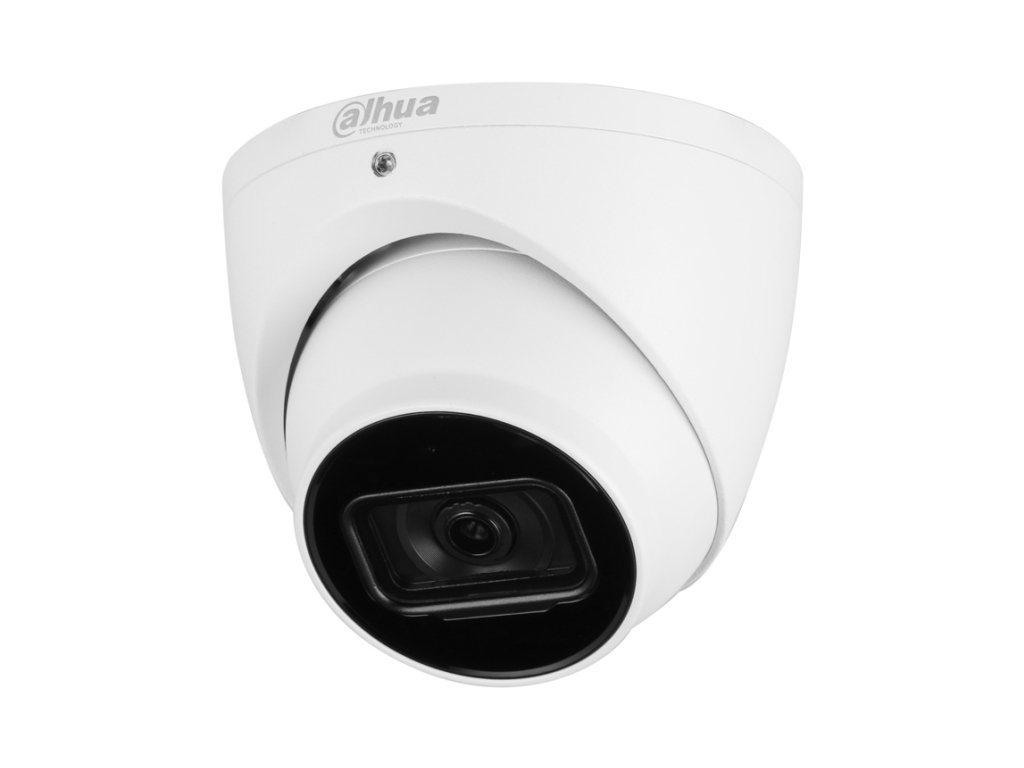

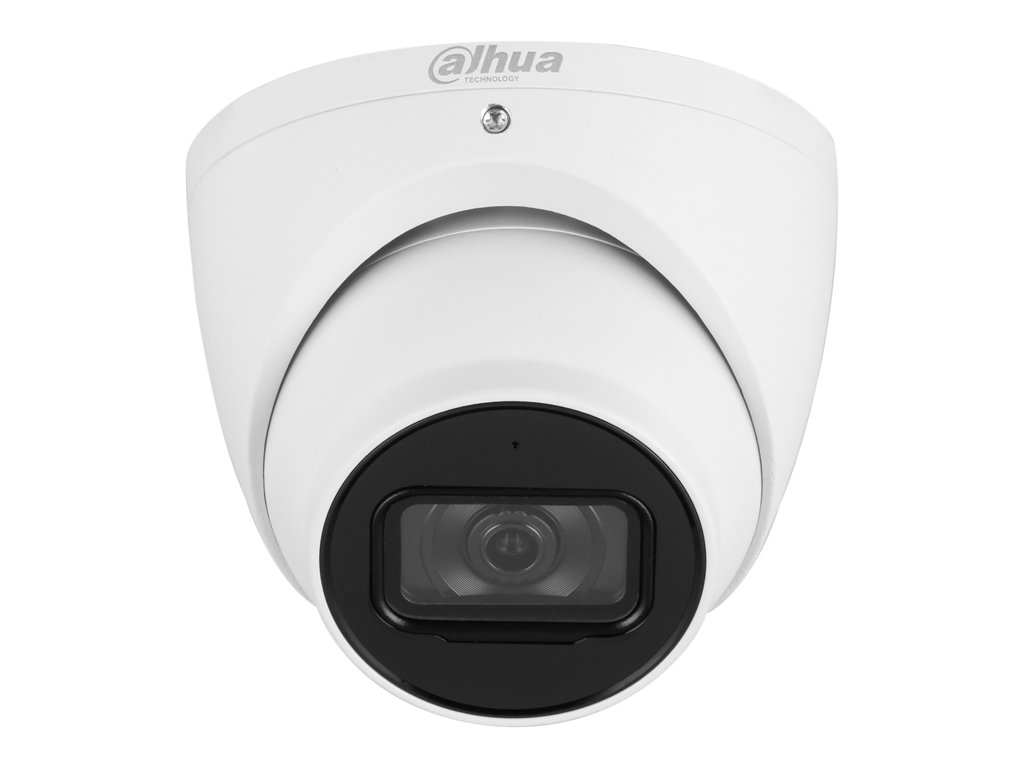

Kamera kopulová IPC-HDW3842EM-S-0280B - DAHUA
Model fungujúci v systéme IP s objektívom pevnou ohniskovou vzdialenosťou 2.8 mm. Kamera má snímač 1/1.8" CMOS, ktorý pracuje v rozlíšení 3840 x 2160(8Mpx). Kompresia dát kamery funguje v štandarde H.265, H.264, H.264H, H.264B, MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery vyťahuje väčšie množstvo detailov z kontrastného pozorovacieho plánu. Zariadenie má tiež integrovaný reflektor IR LED s dosahom do 30m. Okrem toho má zariadenie funkcie AWB, AGC, AFSA, SSA, BLC, HLC, 3D NR, ROI, Defog, ktoré prispôsobujú činnosť kamery panujúcim podmienkam a výrazne zlepšujú kvalitu obrazu. Telo kamery je vytvorené v štandarde IP67. Kamera je napájaná napätím 12V DC / PoE.
Technické parametre:
- Snímač: 1/1.8" CMOS
- Rozlíšenie: 8Mpx (3840x2160)
- Objektív: 2.8 mm
- Uhol pohľadu: 111°
- Osvetľovač IR LED: Áno, dosah do 30m
- Kompresia obrazu: H.265, H.264, H.264H, H.264B, MJPEG
- Funkcie obrazu: AWB, AGC, AFSA, SSA, BLC, HLC, 3D NR, ROI, Defog
- Široký dynamický rozsah osvetlenia: Áno, WDR 120dB
- Integrovaný mikrofón: Áno
- Integrovaný slot SD: Áno, karta micro SD do 256GB
- Inteligentná analýza obrazu: detekcia pohybu, prekročenie čiary, vniknutie do oblasti, klasifikácia objektu (človek / vozidlo), AI SSA, SMD4.0
- Konfigurácia a diaľková obsluha: softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
- Trieda ochrany: IP67
- Prevádzková teplota: -40°C do +60°C
- Napájanie: 12V DC, PoE
- Spotreba: max 9.1 W
- Rozmery: 99.2 mm × 106.0 mm
- Hmotnosť: 0.77 kg
Široký uhol záznamu
Objektív 2.8mm
V kamere sa využíva snímač CMOS v veľkosti 1/1.8 palca a objektív s pevnou ohniskovou vzdialenosťou 2.8mm umožňuje dosiahnuť široký uhol pozorovania až do 111° horizontálne. Tak široký uhol pozorovania robí prezentovanú kameru ideálnou na realizáciu prehľadu a nahrávania celkových udalostí v rámci monitorovaného objektu.
Modely s širokým uhlom, ktoré majú objektív s pevnou ohniskovou vzdialenosťou 3.6mm, sú najčastejšie používané verzie kamier v inštaláciách priemyselnej televízie, kvôli ich univerzálnosti a vysokej kvalite dodávaného video materiálu.
![]()
Obr. 1 Porovnanie uhlov záznamu pre rôzne objektívy (pri snímači 1/2.8")
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera IPC-HDW3842EM-S-0280B využíva dve metódy napájania - klasicky cez zásuvku 12VDC alebo priamo cez krútenú pár s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez Switch alebo Injector PoE. Medzi výhody, ktoré plynie z použitia štandardu PoE, patrí:
- skrátenie času a nákladov na inštaláciu vďaka zjednodušenej štruktúre kábel
- nie je potrebné inštalovanie dodatočných napájacích zdrojov
- možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)
![]()
Obr. 2 Napájanie a prenos obrazu v technológii PoE
Diaľková konfigurácia a obsluha
Pripojenie P2P cez cloud
Na realizáciu pripojenia k sieti kamera využíva štandardný Ethernetový rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a živý náhľad a prehľadávanie nahrávok (kamery so slotom microSD). Samotné pripojenie môže byť realizované na troch, rôznych platformách:
- program Smart PSS, DSS Express, DSS PRO - dedikovaný softvér na správu vizuálneho monitoringu, ktorý umožňuje pokročilé modifikácie celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač WEB - umožňuje rýchlu realizáciu pripojenia s použitím IP adresy kamery, pričom poskytuje prístup k plnej funkcionalite zariadenia. Pre systémy Dahua sa odporúča používanie prehliadača Internet Explorer.
- mobilná aplikácia iDMSS / gDMSS - mobilná platforma pre systémy iOS a Android, ktorá poskytuje možnosť živého náhľadu, prehľadávania nahrávok a prijímania upozornení o udalostiach v rámci systému. Platforma DMSS využíva pripojenie cez cloud, čo eliminuje potrebu presmerovania portov na routeri
Využitie cloudu na nadviazanie spojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - ako na mobilných, tak aj na pevných zariadeniach (PC, notebook).
Efektívna kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier DAHUA využívajú efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v odvetví priemyselnej televízie ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu videí vo vysokej kvalite (4K) bez nadmerného zaťaženia prenosového priepustu. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo sa v CCTV systémoch premieta do predĺženia doby archivácie materiálu na disku, zvýšenie dostupnej priepustnosti pripojenia a predĺženie životnosti dátových nosičov. Navyše, rozdiel v kvalite video materiálu pri kompresii H.265 v porovnaní s verziou H.264 je prakticky nezaznamenateľný.
![]()
Dôležité: režim kompresie v kamere IPC-HDW3842EM-S-0280B možno voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Inteligentná analýza obrazu
Séria WizSense
Kamera IPC-HDW3842EM-S-0280B patrí do série WizSense, ktorá sa vyznačuje vysoko kvalitnými riešeniami založenými na algoritmoch AI a deep learning. Medzi najdôležitejšie funkcie WizSense patrí predovšetkým SMD 4.0, teda najnovšia technológia umožňujúca takmer úplne obmedziť falošné alarmy. Algoritmy AI v sérii WizSense dokážu tiež rozpoznať človeka a vozidlo, poskytujú presnejšiu perimetrickú ochranu a majú zvýšenú vzdialenosť detekcie. Pri spolupráci so Smart NVR kamera má tiež funkcie inteligentného vyhľadávania, extrakciu udalostí a zlúčenie do filmov z udalostí. Technológia Quick Pick môže rýchlo identifikovať zaujímavé osoby / vozidlá, čo optimalizuje vyhľadávanie príslušných udalostí SMD. AI SSA (samo-adaptácia scény) operuje na algoritme deep learning, ktorý inteligentne identifikuje mnoho scén a prispôsobuje sa ich optimálnym obrazom.
![]()
Technická špecifikácia:
| IPC-HDW3842EM-S-0280B |
| Kamera |
| Snímač | 1/1.8" CMOS |
Systém skenovania
| Progressive
|
| Maximálne rozlíšenie | 3840 x 2160(8Mpx) |
| Citlivosť | 0.003 lux@F1.6 (Farba, 30 IRE)
0.0005 lux@F1.6 (B/W, 30 IRE)
0 lux (Osvetľovač zapnutý) |
Pomer S/N
| >56dB
|
| Závierka | Auto/Ručne 1/3 s–1/100,000 s |
| Objektív | 2.8 mm |
| Uhol pohľadu | 2.8 mm: Horizontálne: 111 ° × Vertikálne: 59 ° × Diagonálne: 131 ° |
| Osvetľovač IR LED | Áno, dosah do 30m
|
| Filtr pod infračervené žiarenie | Mechanický ICR |
Rozlíšenie
| 8M (3840 × 2160); 6M (3072 × 2048); 5M (3072 ×1728/2592 × 1944); 4M (2688 × 1520); 3.6M (2560 × 1440); 3M (2048×1536); 3M (2304×1296); 1080p (1920× 1080); 1.3M(1280 × 960); 720p (1280 × 720); D1 (704 × 576/704×480); CIF (352 × 288/352 × 240); VGA (640× 480) |
| Kompresia | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
Rýchlosť hlavného prúdu
| 3840 × 2160 @ (1–25/30) snímok/s |
| Bitrate | H.264: 3 kbps–16384 kbps
H.265: 3 kbps–16384 kbps |
| Funkcie obrazu |
| AGC | Áno |
AWB (biely vyváženie)
| Auto/prirodzené/uličné lampy/vo vonkajšom prostredí/manuálne/regiónálne prispôsobenie |
| BLC | Áno |
| HLC | Áno |
| ROI | Áno
|
| SSA | Áno |
| AFSA | Áno |
| Široký dynamický rozsah | Áno, WDR 120dB
|
| Funkcie úpravy obrazu | 3D NR; Zrkadlo/flip (0°, 90°, 180°, 270°)
|
Detekcia pohybu
| 4 oblasti (úprava: veľkosť, poloha, citlivosť, prah) |
Zabezpečené oblasti
| 4 oblasti (úprava: veľkosť, poloha) |
| Defog | Áno |
| Audio |
| Integrovaný slot SD | Áno, karta microSD do 256GB |
| Integrovaný mikrofón | Áno |
| Kompresia audia | G.711a; G.711Mu; PCM; G.726; G.723 |
| Sieť |
| Pripojenie do siete | RJ-45 (10/100Base-T) |
| Protokoly | IPv4; IPv6; HTTP;TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP;SMTP; FTP; SFTP; DHCP; DNS; DDNS; QoS; UPnP; NTP; Multicast; ICMP; IGMP; NFS; PPPoE; SNMP; P2P |
| Kompatibilita | ONVIF S/G/T; CGI; P2P |
| Diaľková obsluha | SmartPSS Lite; DSS; DMSS |
| Používatelia | 20(prihlásených súčasne)
|
Mobilné systémy
| iOS, android
|
Webový server
| Integrovaný |
| Inteligentná analýza obrazu |
| Perimetrická ochrana | Prekročenie čiary, detekcia vniknutia (podpora klasifikácie a presného detekovania vozidiel a ľudí) |
| SMD4.0 | Klasifikácia (človek / vozidlo), filter falošných alarmov (>1%), Zvýšená vzdialenosť detekcie |
| Inteligentné vyhľadávanie | Spolupráca so Smart NVR na presné inteligentné vyhľadávanie, extrakcia udalostí a zlúčenie do filmov z udalostí |
| AI SSA | Áno |
| Quick Pick | Áno |
| Všeobecné |
| Trieda ochrany | IP67
|
| Napájanie | 12V DC, PoE (802.3af) |
Spotreba
| <9.1W |
| Prevádzková teplota | -40 °C do 60 °C |
| Dovoľovaná vlhkosť | <95% |
| Materiál skrine | Kov+plast |
| Rozmery | 99.2 mm × 106.0 mm |
| Hmotnosť | 0.77 kg |
