Podrobný popis

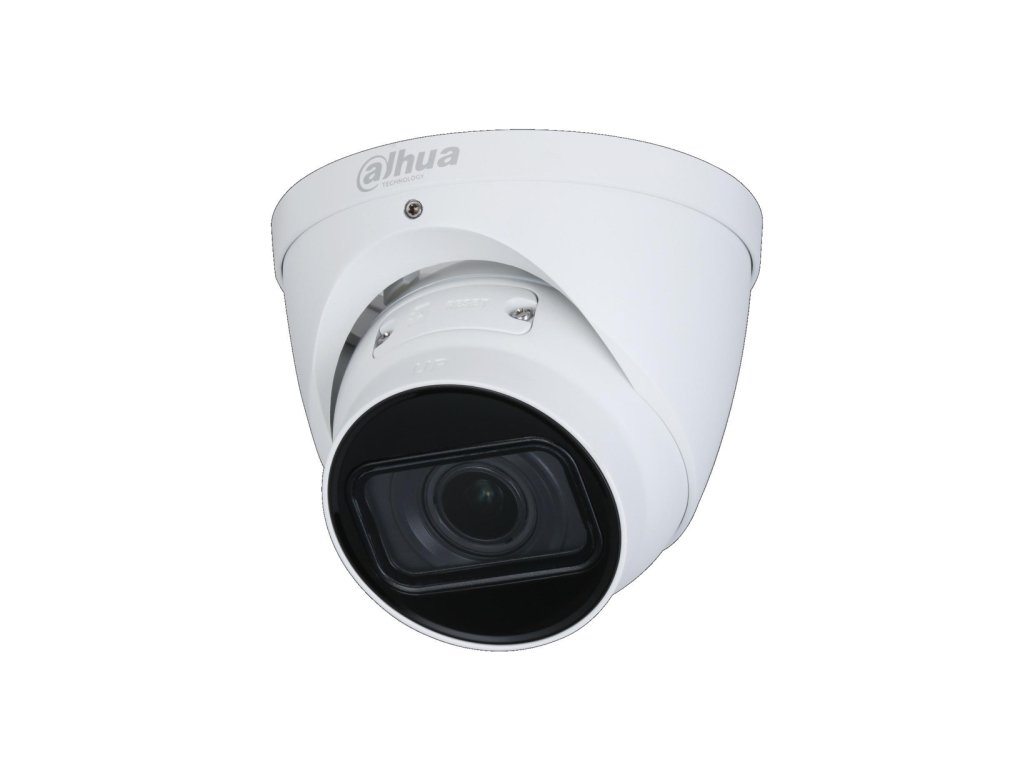

IP kopulovitá kamera IPC-HDW3841T-ZAS-27135 - DAHUA
Tento model je kopulovitá kamera pracujúca v systéme IP s objektívom s variabilnou ohniskovou vzdialenosťou 2.7-13.5 mm. Kamera má snímač 1/2.8” progressive CMOS, ktorý pracuje v rozlíšení 3840 x 2160 px. Kompresia dát kamery funguje v štandarde H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia True-WDR výrazne zlepšujúca dynamiku kamery poskytuje väčšie množstvo detailov z kontrastného pozorovacieho plánu. Zariadenie má tiež zabudovaný infračervený iluminátor IR LED s dosahom do 30m. Okrem toho zariadenie obsahuje funkcie 3D-DNR, ROI, AGC, AWB, BLC/HLC, ktoré prispôsobujú fungovanie kamery aktuálnym podmienkam a výrazne zlepšujú kvalitu obrazu. Kryt kamery je vyrobený v štandarde IP67. Kamera je napájaná napätím 12V DC /PoE.
Technické parametre:
- Snímač: 1/2.8" PS CMOS
- Rozlíšenie: 8Mpx (3840 x 2160)
- Objektív: 2.7-13.5mm MOTOZOOM
- Uhol pohľadu: H: 113 ° ... 31 °
- Infračervený iluminátor: 50m
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Funkcie obrazu: AWB, AGC, BLC, HLC, 3D NR, WDR 120dB, RoI
- Konfigurácia a diaľkové ovládanie: softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
- Trieda odolnosti: IP67
- Prevádzková teplota: -40°C až +60°C
- Napájanie: 12V DC, PoE
- Spotreba energie: < 7.3W
Variabilný uhol nahrávania
Objektív 2.7-13.5mm
Použitý v kamere snímač CMOS o veľkosti 1/2.7 palca a objektív s variabilnou ohniskovou vzdialenosťou 2.7-13.5mm umožňujú dosiahnuť široký uhol pozorovania do cca 113-31° na horizontálnej osi. Toto riešenie robí z prezentovanej kamery ideálnu voľbu na prehľad a nahrávanie rovnako celých udalostí, ako aj detailov v rámci pozorovanej scény.
Modely so širokouhlým objektívom, s pevnou ohniskovou vzdialenosťou 2.8mm, sú najčastejšie používanými verziami kamier v inštaláciách priemyselnej televízie, vďaka ich univerzálnosti a vysokej kvalite dodávaného video materiálu.
Obr. 1 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Napájanie cez PoE
Prenos dát a napájanie jediným káblom
Priemyselná kamera IPC-HDW3841T-ZAS-27135 využíva dve metódy napájania - klasicky cez 12VDC zásuvku alebo priamo cez UTP kábel pomocou technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizovaná priamo cez switch alebo injektor PoE. K výhodám štandardu PoE patrí:
- zníženie času a nákladov na inštaláciu vďaka zjednodušenej štruktúre kabeláže
- žiadna potreba inštalácie ďalších napájacích zdrojov
- možnosť napájania kamier na vzdialenosť až do do 250m (režim EXTEND)
Obr. 2 Napájanie a prenos obrazu v technologii PoE
Diaľková konfigurácia a obsluha
Pripojenie P2P cez cloud
Na pripojenie k sieti kamera používa štandardné Ethernet rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu prevádzky, úpravu parametrov obrazu a živé sledovanie a prehrávanie záznamov (kamery so slotom na microSD). Samotné pripojenie môže byť realizované na troch rôznych platformách:
- program Smart PSS, DSS Express, DSS PRO - dedikovaný softvér na správu monitoringového systému, umožňujúci pokročilé úpravy celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač WEB - umožňuje rýchle nadviazanie spojenia za pomoci IP adresy kamery, zaisťuje prístup k plnej funkcionalite zariadenia. Pre systémy Dahua sa odporúča používať prehliadač Internet Explorer.
- mobilná aplikácia iDMSS / gDMSS - mobilná platforma pre systémy iOS a Android, poskytujúca možnosť živého sledovania, prehrávania záznamov a prijímania oznámení o udalostiach v rámci systému. Platforma DMSS využíva pripojenie cez cloud, čo eliminuje potrebu presmerovania portov na routeri
Využitie cloudu na nadviazanie spojení medzi systémom a užívateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - rovnako na mobilných zariadeniach ako aj na stacionárnych (PC, Laptop).
Efektívna kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier DAHUA využívajú efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v odvetví systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený v odpoveď na potrebu prenosu video materiálu vysokého rozlíšenia (4K) bez nadmerného zaťaženia prenosového spoja. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu šírky pásma, čo v systémoch CCTV vedie k predĺženiu času archivácie materiálu na disku, zvýšeniu dostupnej šírky pásma sieťového spoja a predĺženiu životnosti dátových nosičov. Čo je viac, rozdiel v kvalite video materiálu v kompresii H.265 v porovnaní s verziou H.264 je prakticky neviditeľný.
Dôležité: režim kompresie v kamere IPC-HDW3841T-ZAS-27135 je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi nepodporujúcimi kompresiu HVEC.
Technická špecifikácia:
| IPC-HDW3841T-ZAS-27135 |
| Kamera |
| Snímač | 1/2.8" Progressive Scan CMOS |
Systém skenovania
| Progressive
|
| Maximálne rozlíšenie | 3840 x 2160 |
| Citlivosť | 0.007 Lux @ F1.5 |
Signál/šum
| >50dB
|
| Uzávierka | 1/3 s–1/100000 s |
| Objektív | 2.7 - 13.5 mm |
| Uhol pohľadu | H: 113° ~ 31°
V: 58° ~ 17°
D: 138° ~ 36° |
| Infračervený iluminátor | IR 30m
|
| Filtr infračerveného svetla | Mechanický ICR |
Rozlíšenie
| 8Mpx (3840x2160) / 6Mpx (3072x2048) / 5Mpx (3072x1728 / 2592x1944) / 4Mpx (2688x1520) / 3Mpx (2048x1536 / 2304x1296) / 1080p - 2Mpx (1920x1080) / 1.3Mpx (1280x960) / 720p (1280x720) / D1 (704x576 / 704x480) / VGA (640x480) / CIF (352x288 / 352x240) |
| Kompresia | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
Rýchlosť hlavného streamu
| 2592 × 1944 (1 fps-20 fps)
2688 × 1520 (1 fps-25/30 fps) |
| Bitrate | 32 ... 8192 kbit/s - H.264
12 ... 6400 kbit/s - H.265 |
| Funkcie obrazu |
| AGC | Áno |
AWB (balans bielej)
| Auto/natural/street lamp/outdoor/manual/regional custom |
| BLC | Áno |
| HLC | Áno |
| ROI | Áno
|
| Široký dynamický rozsah | Áno, True-WDR
|
| Funkcie úpravy obrazu | 3D DNR; Zrkadlo/otočenie (0°, 90°, 180°, 270°)
|
Detekcia pohybu
| 4 zóny (úprava: veľkosť, poloha, citlivosť, prah) |
Zakázané zóny
| 4 zóny (úprava: veľkosť, poloha) |
| Audio |
Výstup audia
| N/A |
Vstup audia
| N/A |
| Sieť |
| Pripojenie k sieti | RJ-45 (100/1000Base-T) |
| Protokoly | IPv4; HTTP; HTTPS; TCP; UDP; ARP; RTP; RTSP; SMTP;
FTP; DHCP; DNS; NTP; Multicast |
| Kompatibilita | ONVIF (Profil S); CGI; P2P; Genetec |
| Používatelia | 20 (prihlásení súčasne)
|
Mobilné systémy
| iOS, android
|
Webový server
| Zabudovaný |
| Všeobecné |
| Trieda odolnosti | IP67
|
| Napájanie | 12V DC, PoE (802.3af) |
Spotreba energie
| <7.3W |
| Prevádzková teplota | -40 °C až 60 °C |
| Dovolená vlhkosť | N/A |
| Materiál krytu | Kov/plast
|
| Rozmery | ?122x108.3mm |
| Hmotnosť | 0.69 kg |
