IPC-HDW3649QM-S-IL - IP kupolová kamera 6MP, 2.8mm, IR30m, Dual Light, WizSense - DAHUA

Podrobný popis

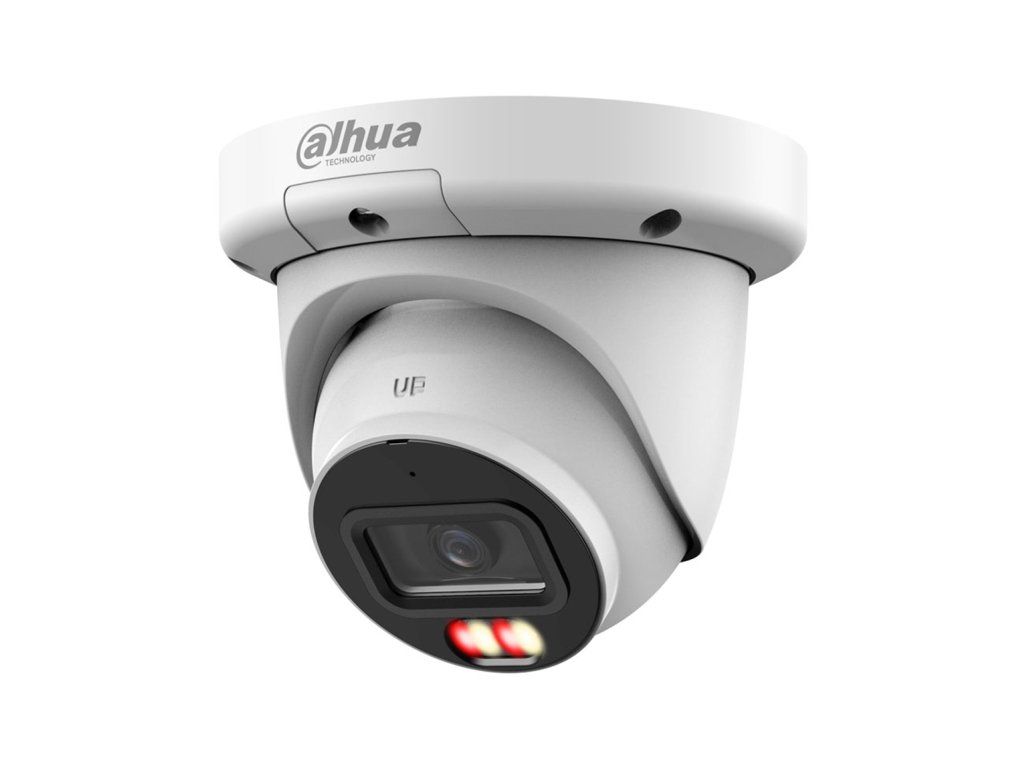

Kamera kopulová IP IPC-HDW3649QM-S-IL - DAHUA

---

Tento model je kopulová kamera fungujúca v systéme IP s objektívom pevné ohnisko 2.8 mm. Kamera má snímač 1/2.7” progresívny CMOS, ktorý pracuje v rozlíšení 3288 x 1850 px. Kompresia dát kamery funguje v štandarde H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia WDR 120dB výrazne zlepšuje dynamiku kamery a vytiahne viac detailov z kontrastného pozorovacieho plánu. Zariadenie má tiež vstavané IR LED s dosahom do 30m. Okrem toho zariadenie má funkcie 3D-DNR, ROI, AGC, AWB, BLC/HLC, ktoré prispôsobujú fungovanie kamery aktuálnym podmienkam a výrazne zlepšujú kvalitu obrazu. Kryt kamery bol vytvorený v štandarde IP67. Kamera je napájaná napätím 12V DC /PoE.

Technické parametre:

Snímač:
• 1/2.7" PS CMOS
Rozlíšenie:
• 6Mpx (3288 x 1850)
Objektív:
• 2.8mm
Uhol pohľadu:
• H: 110 °
IR osvetľovač:
• 30m
Biely osvetľovač:
• 30m
Kompresia obrazu:
• H.265+ / H.265 / H.264+ / H.264 / MJPEG
Inteligentná analýza obrazu:
• WizSense - perimetrická ochrana, SMD 4.0, AI SSA, IVS
Vstavaný mikrofón:
• Áno
Konfigurácia a diaľkové ovládanie:
• softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
Slot microSD:
• Áno, do 256Gb
Trieda ochrany:
• IP67
Odber energie:
• max. 9.5 W
Rozmery:
• 105.5 mm × ?122.0 mm
Hmotnosť:
• 0.53kg
Napájanie:
• 12V DC / PoE

---

Široký uhol nahrávania

Objektív 2.8mm

Snímač CMOS použitý v kamere s veľkosťou

1/2.7 palca a objektív s pevným ohniskom 2.8mm umožňuje dosiahnuť široký uhol pozorovania až do cca 110° horizontálne. Tak široký uhol pozorovania robí prezentovanú kameru ideálnou na realizáciu sledovania a nahrávania celkových udalostí v rámci monitorovaného objektu.

Modely s širokým uhlom, ktoré majú objektív s pevným ohniskom 2.8mm, sú najčastejšie používanými verziami kamier v inštaláciách priemyselnej televízie, vďaka univerzálnosti a vysokej kvalite dodávaného videomateriálu.

Obr. 1 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")

---

Napájanie cez PoE

Prenos dát a napájania jedným káblom

Priemyselná kamera IPC-HDW3649QM-S-IL využíva dve metódy napájania - klasicky cez zásuvku 12VDC alebo priamo cez UTP kábel s využitím technológie

Power over Ethernet (PoE). Napájanie cez PoE sa môže realizovať priamo cez Switch alebo Injector PoE. Medzi výhody, ktoré prináša použitie štandardu PoE, patrí:

skratený čas a náklady na inštaláciu vďaka zjednodušené štruktúre káblovania
absence potreby inštalovať dodatočné napájacie zdroje
možnosť napájania kamier na vzdialenosť až do
• do 250m (režim EXTEND)

Obr. 2 Napájanie a prenos obrazu v technológii PoE

---

Diaľková konfigurácia a obsluha

P2P pripojenie cez cloud

Na realizáciu pripojenia do siete kamera využíva štandardné ethernetové rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a živý náhľad a prehrávanie nahrávok (kamery so slotom microSD). Realizácia samotného pripojenia môže prebiehať na troch, rôznych platformách:

• softvér Smart PSS, DSS Express, DSS PRO - špeciálny softvér na spravovanie vizuálneho monitorovania, umožňujúci pokročilé modifikácie celého systému a spravovanie parametrov detekcie udalostí a inteligentnej analýzy obrazu
• webový prehliadač WEB - umožňuje rýchle nadviazanie spojenia pomocou IP adresy kamery, pričom zaisťuje prístup k plnej funkčnosti zariadenia. Pre systémy Dahua sa odporúča používať prehliadač Internet Explorer.
• mobilná aplikácia iDMSS / gDMSS - mobilná platforma pre systémy iOS a Android, ktorá poskytuje možnosť živého sledovania, prehrávania nahrávok a prijímania upozornení o udalostiach v rámci systému. Platforma DMSS využíva pripojenie cez cloud, čo eliminuje potrebu preposielania portov na routeri

Využitie cloudu na nadviazanie pripojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - na mobilných aj stolných zariadeniach (PC, Laptop).

---

Účinná kompresia dát

Kodek H.265/ HVEC

Nové modely sieťových kamier DAHUA využívajú účinný kodek

HEVC (ang. High Efficiency Video Coding), označovaný v oblasti systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu videomateriálov vysokej rozlíšenia (4K) bez nadmerného zaťažovania prenosového kanála. V porovnaní so starším štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu šírky pásma, čo v systémoch CCTV vedie k predĺženiu času archivácie materiálu na disku, zvýšeniu dostupnej priepustnosti prenosového kanála a predĺženiu životnosti dátových médií. Navyše, rozdiel v kvalite videomateriálu pri kompresii H.265 oproti verzii H.264 je prakticky nepozorovateľný.

Dôležité: režim kompresie v kamere IPC-HDW3649QM-S-IL je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.

---

Technické špecifikácie:

IPC-HDW3649QM-S-ILKameraProgresívny0.005 lux@F1.4 (Farba, 30 IRE)>56dB1/3 s–1/100000 sH: 110°Mechanický ICR6M (3288 × 1850/3200 × 1800); 5M (2960 × 1668/2880H.265+ / H.265: 3 kbps–16384 kbpsÁnoAuto/natural/street lamp/outdoor/manual/regional customÁnoÁnoÁnoÁno, 3D DNR; Zrkadlo/flip (0°, 90°, 180°, 270°)4 oblasti (nastavenie: veľkosť, poloha, citlivosť, prah)4 oblasti (nastavenie: veľkosť, poloha)Inteligentné funkcie WizsensePrekročenie línie, vniknutie do oblasti, klasifikácia objektu človek/vozidloÁnoÁnoÁno, filtrovanie falošných poplachovSieťRJ-45 (10/100 Base-T)IPv4, IPv6, HTTP, TCP, UDP, ARP, RTP, RTSP, RTCP, RTMP, SMTP, FTP, SFTP, DHCP, DNS, DDNS, QoS, UPnP, NTP, Multicast, ICMP, IGMP, NFS, Samba, PPPoE, SNMPONVIF (Profil S); CGI; P2P; Genetec20 (prihlásených súčasne)iOS, androidVstavanýCelkovéIP6712V DC, PoE (802.3af)-40 °C do 60 °CKov105.5 mm × ?122.0 mm0.53 kg

Snímač	1/2.7" Progresívny scan CMOS
Systém snímania
Maximálne rozlíšenie	3288 x 1850
Citlivosť	0.0005 lux@F1.4 (B/W, 30 IRE) 0 lux (osvetľovač zapnutý)
Pomer signál/šum
Uzávierka
Objektív	2.8mm
Uhol pohľadu
IR osvetľovač	Áno, IR 30m
Biely osvetľovač	Áno, 30m
Filtr na infračervené svetlo
Rozlíšenie	× 1620); 4M (2688 × 1520/2560 × 1440); 3M (2304× 1296); 1080p (1920 × 1080); 720p (1280 × 720); D1 (704 × 576/704 × 480); VGA (640 × 480); CIF (352 × 288/352× 240)
Kompresia	H.265 / H.264 / H.264+ / MJPEG
Rýchlosť hlavného prúdu 3288 × 1850@(1–25/30 fps)
Bitrate H.264: 3 kbps–16384 kbps;
AGC
AWB (biele vyváženie)
BLC
HLC
ROI
Široký dynamický rozsah	WDR 120dB
Funkcie regulácie obrazu
Detekcia pohybu
Chránené oblasti
Vstavaný mikrofón	Áno
IVS
Rýchly výber
AI SSA
SMD 4.0
Pripojenie k sieti
Protokoly
Kompatibilita
Používatelia
Mobilné systémy
Webový server
Trieda ochrany
Napájanie
Odber energie	<9.5W
Prevádzková teplota
Materiál krytu
Rozmery
Hmotnosť
