Podrobný popis

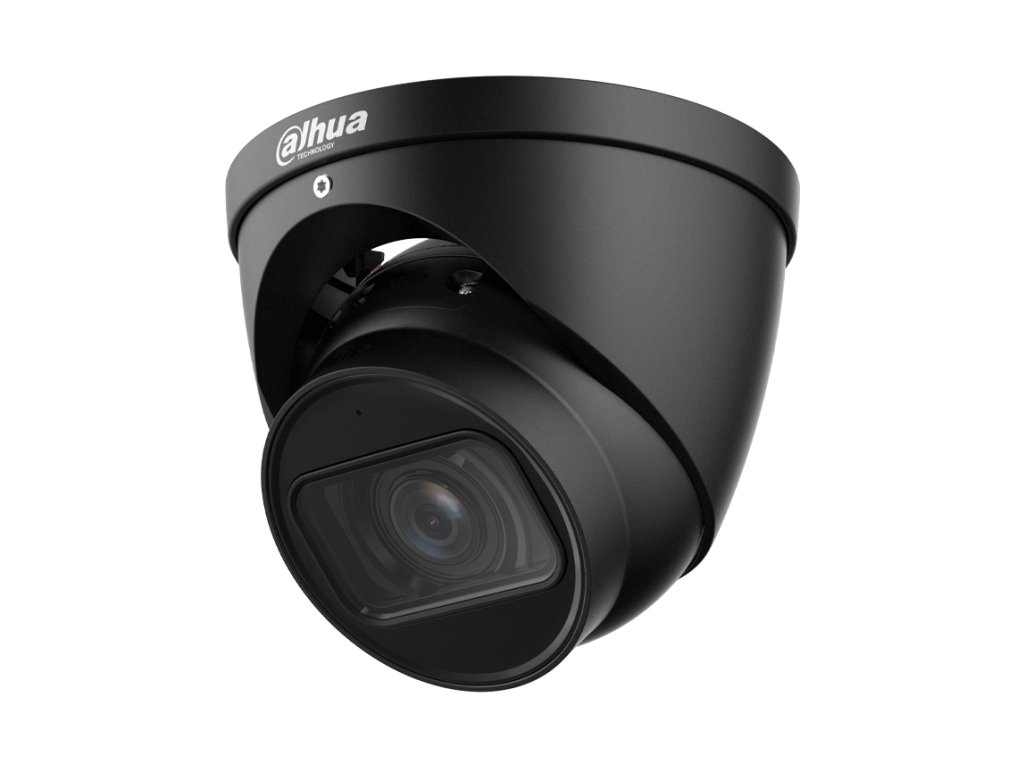

Kamera kopulová IP IPC-HDW2441T-ZS-27135-BLACK - Dahua
Tento model je kopulová kamera fungujúca v systéme IP s objektívom variabilným ohniskom 2.7-13.5 mm. Kamera má snímač 1/2.9” progressive CMOS, ktorý pracuje v rozlíšení 2688 x 1520 px. Kompresia dát kamery pracuje v štandarde H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia WDR 120dB významne zlepšuje dynamiku kamery a vytiahne väčšie množstvo detailov z kontrastného pozorovacieho plánu. Zariadenie má tiež zabudovaný prenosný IR LED s dosahom do 40m. Okrem toho zariadenie disponuje funkciami 3D NR, ROI, AGC, AWB, BLC, HLC, ktoré prispôsobujú činnosť kamery aktuálnym podmienkam a výrazne zlepšujú kvalitu obrazu. Kryt kamery je vyrobený v štandarde IP67. Kamera je napájaná napätím 12V DC /PoE.
Parametre technické:
- Snímač: 1/2.9" CMOS
- Rozlíšenie: 4Mpx (2688 x 1520)
- Objektív: 2.7-13.5mm MOTOZOOM
- Uhly pohľadu: H: 104°–29°
- Osvetľovač IR LED: 40m
- Zabudovaný mikrofon: Áno
- Zabudovaný slot SD: Áno, karta microSD do 256GB
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Vybrané funkcie inteligentné: Prekročenie línie, vniknutie do oblasti, klasifikácia objektu človek/vozidlo
- Funkcie obrazu: AWB, AGC, BLC, HLC, 3D NR, ROI
- Široký dynamický rozsah osvetlenia: Áno, WDR 120dB
- Konfigurácia a diaľková obsluha: softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
- Trieda tesnosti: IP67
- Prevádzková teplota: -40°C do +60°C
- Napájanie: 12V DC, PoE
- Spotreba energie: < 7.3W
- Rozmery: 108.3 mm × 122 mm
- Hmotnosť: 0.69kg
Variabilný uhol nahrávania
Objektív 2.7-13.5mm
Používaný snímač CMOS v rozmere 1/2.9 palca a objektív s variabilnou ohniskovou vzdialenosťou 2.7-13.5mm umožňujú získať široký uhol pozorovania až do 104°–29° na horizontále. Takéto riešenie robí túto kameru ideálnou na realizáciu prehľadu a nahrávania ako celkových udalostí, tak aj detailov v rámci pozorovanej scény.
Modely s širokým uhlom, disponujúce objektívom s pevným ohniskom 2.8mm sú najčastejšie používanými verziami kamier v inštaláciách priemyselnej televízie, kvôli univerzálnosti a vysokej kvalite dodávaného videomateriálu.
![]()
Obr. 1 Porovnanie uhol nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera IPC-HDW2441T-ZS-27135-BLACK používa dve metódy napájania - klasicky cez konektor 12VDC alebo priamo cez skrútenú dvojicu UTP s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez Switch alebo Injector PoE. Medzi výhody, ktoré plynie z využitia štandardu PoE patrí:
- skrátenie času a nákladov na inštaláciu vďaka zjednodušenej štruktúre kabeláže
- bez nutnosti inštalácie dodatočných napájacích zdrojov
- možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)
![]()
Obr. 2 Napájanie a prenos obrazu v technológii PoE
Diaľková konfigurácia a obsluha
P2P pripojenie cez cloud
Na realizáciu pripojenia k sieti kamera využíva štandardné ethernetové rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu činnosti, modifikáciu parametrov obrazu a živý náhľad a prehrávanie nahrávok (kamery so slotom microSD). Samotné pripojenie môže byť realizované na troch rôznych platformách:
- program Smart PSS, DSS Express, DSS PRO - špecifický softvér na správu vizuálneho monitorovania, umožňujúci pokročilé modifikácie celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač WEB - umožňuje rýchle nadviazanie spojenia s využitím IP adresy kamery, poskytujúce prístup k celkovej funkcionalite zariadenia. Pre systémy Dahua sa odporúča používanie webového prehliadača Internet Explorer.
- mobilná aplikácia iDMSS / gDMSS - mobilná platforma na systémy iOS a Android, poskytujúca možnosť živého náhľadu, prehrávania nahrávok a prijímania upozornení na udalosti v rámci systému. Platforma DMSS využíva pripojenie cez cloud, čo eliminuje potrebu presmerovania portov na routeri
Využívanie cloudu na nadviazanie spojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - ako na mobilných, tak aj na stacionárnych zariadeniach (PC, laptop).
Efektívna kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier DAHUA využívajú efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti priemyselnej televízie ako H.265. Tento štandard bol vyvinutý v odpovedi na potrebu prenosu videa vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosovej linky. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojitú úsporu pásma, čo v systémoch CCTV vedie k predlženiu doby archivácie materiálu na disku, zvýšeniu dostupnej šírky pásma prenosového spojenia a predĺženiu životnosti dátových nosičov. Navyše, rozdiel v kvalite videa pri kompresii H.265, v porovnaní s verziou H.264, je prakticky nepozorovateľný.
![]()
Dôležité: režim kompresie v kamere IPC-HDW2441T-ZS-27135-BLACK je možné voľne prepínať medzi H.265 a H.264, čo umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Inteligentná analýza obrazu
Séria WizSense
Kamera IPC-HDW2441T-ZS-27135-BLACK patrí do série WizSense, ktorá sa vyznačuje prémiovými riešeniami založenými na algoritmoch AI a hlbokého učenia. Medzi najdôležitejšie funkcie WizSense patrí predovšetkým SMD, teda najnovšia technológia, ktorá takmer úplne obmedzuje falošné poplachy. Algoritmy AI v sérii WizSense dokážu rozpoznať človeka a vozidlo, poskytujú presnejšiu perimetrálnu ochranu a majú zvýšenú vzdialenosť detekcie. Spoluprácou so Smart NVR kamera obsahuje aj funkcie inteligentného vyhľadávania, extrakcie udalostí a zlučovania do filmov z udalostí. Technológia Quick Pick dokáže rýchlo identifikovať zaujímavé osoby/vozidlá, čo optimalizuje vyhľadávanie relevantných udalostí SMD. AI SSA (samoadaptácia scény) funguje na algoritmoch hlbokého učenia, ktoré inteligentne identifikujú množstvo scén a prispôsobujú sa ich optimálnym obrazom.
![]()
Technická špecifikácia:
| IPC-HDW2441T-ZS-27135-BLACK |
| Kamera |
| Snímač | 1/2.9" Progressive Scan CMOS |
Systém skenovania
| Progresívny
|
| Maximálne rozlíšenie | 2688 x 1520 |
| Citlivosť | 0.006 Lux@F1.5 (Farba, 30IRE)
0.0006 Lux@F1.5 (B/B, 30IRE)
0 Lux (Osvecovač zapnutý) |
Pomer S/N
| >56dB
|
| Uzávierka | 1/3 s–1/100000 s |
| Objektív | 2.7 - 13.5 mm |
| Uhol pohľadu | H: 104°– 29°
V: 54° – 16°
D: 125° – 34° |
| Osvetľovač IR LED | Áno, s dosahom do 40m
|
| Filtr pod infračerveným žiarením | Mechanický ICR |
Rozlíšenie
| 2688 × 1520 (2688 × 1520); 2560 × 1440 (2560 × 1440); 2304 × 1296 (2304 × 1296); 1080p (1920 × 1080); 1.3M (1280 × 960); 720p (1280 × 720); D1 (704 × 576/704 × 480); VGA (640 × 480); CIF (352 × 288/352 × 240) |
| Kompresia | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
Rýchlosť hlavného toku
| 2688 × 1520(1–20 snímkov/s )/2560 × 1440(1–25/30 snímkov/s) |
| Bitrate | H.264: 32 Kbit/s–6144 Kbit/s
H.265: 12 Kbit/s–6144 Kbit/s |
| Funkcie obrazu & Zvuk |
| AGC | Áno |
AWB (vyváženie bielej)
| Automatické/prírodné/ulicová lampa/venkovné/manuálne/regiónové prispôsobenie |
| BLC | Áno |
| HLC | Áno |
| ROI | Áno
|
| Široký dynamický rozsah | Áno, WDR 120dB
|
| Funkcie regulácie obrazu | 3D DNR; Zrkadlo/obrátenie (0°, 90°, 180°, 270°)
|
Detekcia pohybu
| 4 oblasti (nastavenie: veľkosť, umiestnenie, citlivosť, prah) |
Obmedzené zóny
| 4 oblasti (nastavenie: veľkosť, umiestnenie) |
| Zabudovaný mikrofon | Áno |
| Kompresia zvuku | G.711a; G.711Mu; G726; PCM |
| Inteligentné funkcie WizSense |
| IVS | Prekročenie línie, vniknutie do oblasti, klasifikácia objektu človek/vozidlo |
SMD+
| Áno, filtrácia falošných poplachov |
| Quick Pick | Áno |
| AI SSA | Áno |
| Sieť |
| Pripojenie siete | RJ-45 (10/100Base-T) |
| Protokoły | IPv4; IPv6; HTTP; TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP;SMTP; FTP; SFTP; DHCP; DNS; DDNS; NTP; Multicast;ICMP; IGMP; P2P |
| Kompatibilita | ONVIF(Profile S/Profile G/Profile T);CGI;P2P;Milestone |
| Používatelia | 6 (prihlásených súčasne)
|
Mobilné systémy
| iOS, Android
|
Webový server
| Zabudovaný |
| Podpora | Smart PSS, DSS, DMSS |
| Všeobecne |
| Zabudovaný slot SD | Áno, karta do 256GB |
| Trieda tesnosti | IP67
|
| Napájanie | 12V DC, PoE (802.3af) |
Spotreba energie
| <7.3W |
| Prevádzková teplota | -40 °C do 60 °C |
| Prijateľná vlhkosť | <95% |
| Materiál skrinky | Kov/plast
|
| Rozmery | 122x108.3mm |
| Hmotnosť | 0.69 kg |
