Podrobný popis

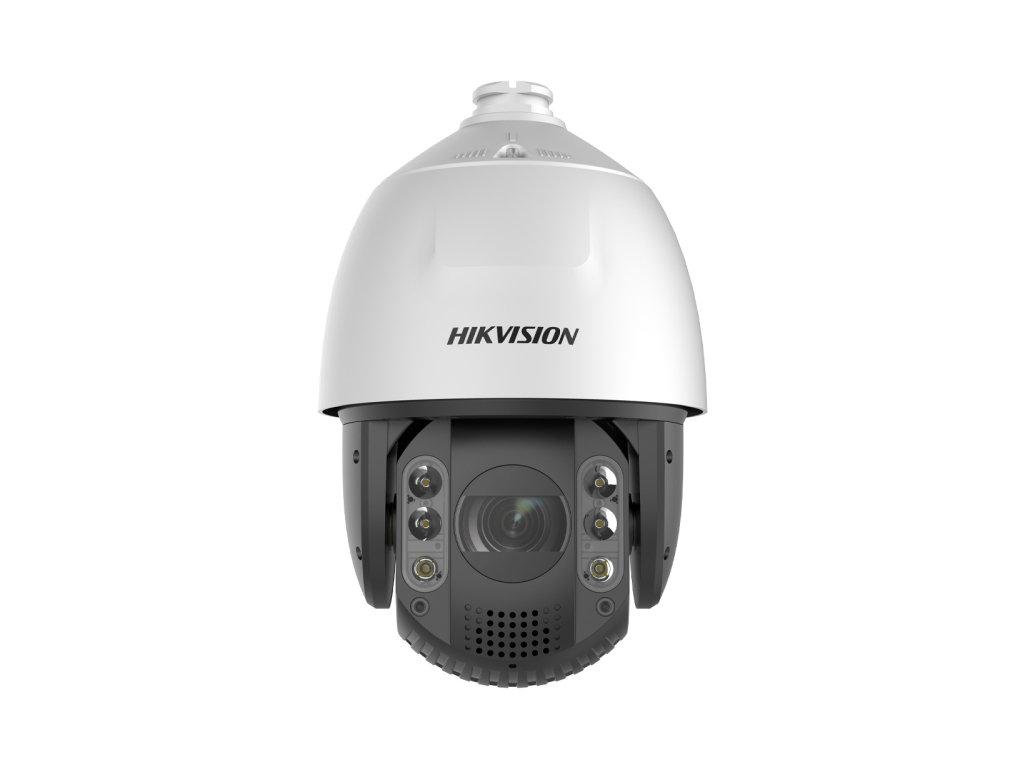

Otáčaná IP kamera DS-2DE7A232IW-AEB(T5) - Hikvision
Tento model je rýchlo otáčaná kamera pracujúca v systéme IP s variabilným ohniskovým sklom 4.8~153mm. Kamera obsahuje snímač 1/2.8” 2Mpx, ktorý pracuje v rozlíšení 1920x180px. Kamera patrí do série PTZ kamier AcuSense, vybavenej technológiou inteligentnej analýzy obrazu. Funkcia True WDR zlepšujúca dynamiku kamery vyťažuje viac detailov z kontrastnej pozorovacej scény. Zariadenie má tiež vstavaný IR reflektor s dosahom do 200m. Kamera je napájaná napätím 24V AC alebo cez Hi PoE.
Technické parametre:
- Podporovaný systém: IP
- Snímač obrazu: 1/2.8” progresívny sken CMOS
- Rozlíšenie: 2Mpx
- Objektív: 4.8~153mm motozoom
- Optický/digitálny zoom: 32x/16x
- IR reflektor: dosah do 200m
- Funkcia rozšírenej dynamiky True WDR
- Kódovanie: H.265+/H.264+/MJPEG
- Vybrané funkcie: Acusense - inteligentná analýza obrazu
- Stupeň ochrany: IP66
- Rozmery: 220 mm × 363.3 mm
- Napájanie: AC 24V, Hi-PoE
![]()
Obrázok 1 Rozmery kamery DS-2DE7A232IW-AEB(T5)
Inteligentná analýza obrazu
Kamery AcuSense
Rekordéry Hikvision zo série AcuSense využívajú technológiu založenú na umelej inteligencii. Implementovaná technológia inteligentnej analýzy obrazu v kamerách a rekordéroch Hikvision z tejto série umožňuje významne zminimalizovať falošné alarmy vyvolávané pohybom nevýznamných objektov, ako je napríklad pohyb listov, pohyb malých zvierat. Zariadenia podpísané logom AcuSense využívajú technológiu strojového učenia, aby ešte lepšie klasifikovali rozpoznávané objekty. Po nakonfigurovaní kamery sme schopní spustiť alarm len vtedy, keď človek prekročí čiaru alebo vstúpi do detekčnej zóny. Zariadenia AcuSense majú tiež funkciu rýchleho vyhľadávania. Vďaka uloženým snímkam videa každého objektu kamera dokáže kategorizovať a potom ľahko a rýchlo vyhľadávať. Výnimočné funkcie, ako aj výkon a efektívnosť systému AcuSense robia jeho používanie veľmi príjemným.
![]()
Funkcie a výhody prepojenia systémov AcuSense
| Zariadenie | Tradičný NVR rekordér | AcuSense NVR rekordér |
| Tradičná kamera | Štandardné obrazy + Základná analýza obrazu | Filtrácia falošných alarmov na vybraných kanáloch rekordéra + rýchle vyhľadávanie objektu |
| Kamera ColorVu | Farebný obraz počas celého dňa + Základná analýza obrazu | Farebný obraz počas celého dňa + filtrácia falošných alarmov na vybraných kanáloch rekordéra + rýchle vyhľadávanie objektu |
| Kamera AcuSense | Filtrácia falošných alarmov vykonávaná kamerou | Filtrácia falošných alarmov na všetkých kanáloch + rýchle vyhľadávanie objektu |
| Kamera ColorVu 2. gen. | Farebný obraz počas celého dňa + Filtrácia falošných alarmov vykonávaná kamerou | Farebný obraz počas celého dňa + filtrácia falošných alarmov vykonávaná kamerou + rýchle vyhľadávanie objektu |
Regulovaný uhol nahrávania
32x optický zoom
V kamere použitý snímač CMOS veľkosti 1/2.8 palca a objektív s variabilnou ohniskovou vzdialenosťou 4.8~153mm umožňuje dosiahnuť uhol pozorovania od 50.8° do 2.6° horizontálne. Možnosť regulácie uhla robí prezentovanú kameru ideálnou na vykonávanie dohľadu a nahrávania ako celkových udalostí, tak aj registrácie detailov na sledovanom objekte.
Modely rýchlo otáčaných kamier majú pridruženú výhodu v podobe funkcie motozoom a autofokus. Objektívy zariadení vybavených týmito funkciami môžu byť plne regulované na diaľku, napríklad z úrovne rekordéra, programu VMS alebo mobilnej aplikácie bez nutnosti zasahovania do krytu kamery. Vďaka režimu autofokusu kamera sama nachádza bod ostrosti, čím zabezpečuje čitateľný a jasný obraz.
![]()
Obrázok 2 Porovnanie uhlov nahrávania pre rôzne objektívy (s prenosným snímačom 1/2.8")
Napájanie cez Hi PoE
Zvýšený výkon PoE
Priemyselná kamera DS-2DE7A232IW-AEB(T5) využíva dve metódy napájania - klasicky cez zásuvku 24VAC alebo priamo prostredníctvom ethernetového kábla UTP s využitím technológie High Power over Ethernet (Hi-PoE). Napájanie prostredníctvom Hi-PoE môže byť realizované priamo cez switch alebo injektor PoE. Medzi výhody používania štandardu Hi-PoE patrí:
- skrátený čas a náklady na inštaláciu vďaka zjednodušenej štruktúre káblovania
- nepotreba inštalovať dodatočné napájacie zdroje
- možnosť napájania kamier na vzdialenosť až do 250m (rozšírený režim)
- možnosť napájania až do 100 wattov výkonu vďaka využitiu rezervných párov kábla CAT5.
![]()
Obrázok 3 Napájanie a prenos obrazu v technologii PoE
Diaľková konfigurácia a obsluha
P2P pripojenie cez cloud
Na realizáciu pripojenia k sieti kamera využíva štandardné ethernetové rozhranie (samoadaptívne) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a živý náhľad a prehrávanie záznamov (kamery so slotom microSD). Samotné pripojenie môže byť realizované na troch rôznych platformách:
- program iVMS-4200 a iVMS-5200 - dedikovaný softvér na správu vizuálneho monitorovania, ktorý umožňuje pokročilé modifikácie celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- internetový prehliadač WEB - umožňuje rýchlo nadviazať pripojenie s využitím IP adresy kamery, zabezpečujúc prístup k plnej funkčnosti zariadenia. Pre systém Hikvision sa odporúča používať prehliadač Internet Explorer.
- mobilná aplikácia Hik-Connect - mobilná platforma pre systémy Android a iOS, umožňuje živý náhľad, prehrávanie záznamov a prijímanie upozornení na udalosti v rámci systému. Platforma Hik-Connect využíva pripojenie cez cloud, čo eliminuje potrebu preposielania portov na routeri
Využitie cloudu na nadviazanie pripojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - či už na mobilných alebo desktopových zariadeniach (PC, Laptop).
![]()
Efektívna kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier od Hikvision využívajú efektívny kodek HEVC (an. High Efficiency Video Coding), ktorý je v priemysle CCTV známy ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu videomateriálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosového pripojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobné úspory pásma, čo v systémoch CCTV vedie k predĺženiu doby archivácie materiálu na disku, zvýšeniu dostupnej priepustnosti sieťového pripojenia a predĺženiu životnosti úložných médií. Čo viac, rozdiel v kvalite video materiálu pri kompresii H.265, v porovnaní s verziou H.264, je prakticky nepostrehnuteľný.
![]()
Dôležité: režim kompresie v kamere DS-2DE7A232IW-AEB(T5) je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Technická špecifikácia:
| DS-2DE7A232IW-AEB(T5) |
| Kamera |
| Snímač | 1/2.8" progresívny sken CMOS |
| Štandard prenosu | IP |
| Max. rozlíšenie | 2Mpx @1920x1080p |
| Citlivosť | - Farba: 0.005 Lux @(F1.6, AGC ON)
- Č/b: 0.001Lux @(F1.6, AGC ON)
- 0 Lux s IR
|
| Čas otvorenia závierky | 1/3 s až 1/30,000 s |
| Objektív | 4.8-153mm |
| FOV | - Horizontálne zorné pole: 50.8° do 2.6° (široké-tele),
- Vertikálne zorné pole: 29.4° do 1.5° (široké-tele),
- Diagonálne zorné pole:57.4° do 3° (široké-tele)
|
| Osvetľovač IR |
| Dosah IR | do 200m |
| Smart IR | Áno |
| Kompresia obrazu |
| Kompresia videa | H.265+/H.265/H.264+/H.264 |
| Bitrate videa | 32 Kbps - 16384 Kbps |
| Funkcie smart |
| ROI | Hlavný tok, vedľajší tok a tretí tok, ktorý podporuje až 4 oblasti |
| Inteligentná analýza obrazu | AcuSense - Detekcia tváre, Detekcia narušiteľa, detekcia prekročenia čiary, detekcia vstupu/výstupu z oblasti, odstránenie predmetu/zanechanie predmetu v zóne |
| Obraz |
| Hlavný tok - max. počet snímok | - 50 Hz: 25 fps (1920 × 1080, 1280 × 960, 1280 × 720);
- 60 Hz: 30 fps (1920 × 1080, 1280 × 960, 1280 × 720)
|
| Vedľajší tok - max. počet snímok | - 50 Hz: 25 fps (704 × 576, 640 × 480, 352 × 288);
- 60 Hz: 30 fps (704 × 480, 640 × 480, 352 × 240)
|
| Funkcie obrazu | AWB, AGC, TrueWDR 120dB, 3D DNR, BLC, HLC, SVC, ROI |
| Nastavenia obrazu | Režim otáčania, saturácia, jas, kontrast, ostrosť, vyváženie bielej (regulácia pomocou softvéru alebo webového prehliadača) |
| Režim deň/noc | ICR |
| Sieť |
| Sieťové rozhranie | 1x RJ45 Ethernet 10/100 Mbps samo-adaptívne |
| Sieťové protokoly | TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP, 802.1X, QoS, IPv6, UDP, Bonjour, ONVIF |
| Vybrané funkcie | Anti-flicker, heartbeat, zrkadlo, ochrana hesla, maska súkromia, vodotlač, mikrofón, audio vstup/výstup, |
| Zhodný prehľad | až 20 kanálov |
| Vyvolanie alarmu | Alarmové akcie ako: Spustenie nahrávania, Oznámenie monitorovacieho centra,
Odoslanie na FTP, zaslanie e-mailu, Alarmové vstupy atď. |
| Počet používateľov / hostiteľov | - až 32 používateľov
- 3 úrovne oprávnení: Administrator, Operátor, Používateľ
|
| Klientsky softvér | iVMS-4200 (lite), Hik-Connect, iVMS-5200 |
| Podporované webové prehliadače | IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+ |
| Všeobecné |
| Napájanie | |
| Odber energie | Max. 42W |
| Stupeň ochrany | IP66, proti nárazom a proti prepätiu TVS 4000V |
| Prevádzková teplota / Maximálna vlhkosť | - -30 °C do 65 °C
- <90% (bez kondenzácie)
|
| Rozmery | 220 mm × 363.3 mm |
| Hmotnosť | 5kg |
